图纸会审和设计交底记录

图纸会审设计交底记录表格在建筑工程的施工过程中，图纸会审和设计交底是非常重要的环节。

它们能够确保施工团队对设计图纸有清晰、准确的理解，提前发现并解决可能存在的问题，从而保证工程的顺利进行和质量的可靠。

而图纸会审设计交底记录表格则是对这一过程的重要记录和总结。

一、表格的基本构成1、工程名称及编号这部分明确了工程项目的具体名称和相关编号，以便于准确识别和归档。

2、会审及交底时间记录下进行图纸会审和设计交底的具体日期和时间，这对于后续的追溯和参考具有重要意义。

3、参与单位及人员列出参与图纸会审和设计交底的各个单位，包括建设单位、设计单位、施工单位、监理单位等，以及各单位的具体参与人员姓名和职务。

4、设计图纸概述简要描述本次会审和交底所涉及的设计图纸的范围、主要内容和关键要点。

5、问题及答疑这是表格的核心部分之一。

施工单位等提出在阅读图纸过程中发现的问题，设计单位进行相应的解答和说明。

6、设计变更及补充说明如果在会审和交底过程中，设计单位对原图纸进行了变更或补充，需要在此部分详细记录变更的内容、原因和影响范围。

7、各方签字确认最后，建设单位、设计单位、施工单位、监理单位等各方代表需要在表格上签字确认，以表示对会审和交底结果的认可。

二、表格的填写要点1、问题的描述要清晰准确施工单位提出的问题应该具体、明确，避免模糊不清或过于笼统。

例如，不能简单地说“图纸有问题”，而要指出具体的部位、构件、尺寸等方面的疑问。

2、答疑要具有针对性和可操作性设计单位的回答应该能够解决施工单位提出的问题，并且要具有实际的可操作性。

如果需要进一步的解释或说明，应该尽量详细。

3、设计变更和补充说明要规范变更和补充的内容应该按照相关的规范和标准进行记录，包括变更的编号、内容、依据等。

同时，要注明变更对工程造价和工期的影响。

4、签字确认要严肃认真各方代表在签字前，应该仔细核对表格中的内容，确保无误。

签字意味着对会审和交底结果的责任承担，不能随意代签或草率签字。

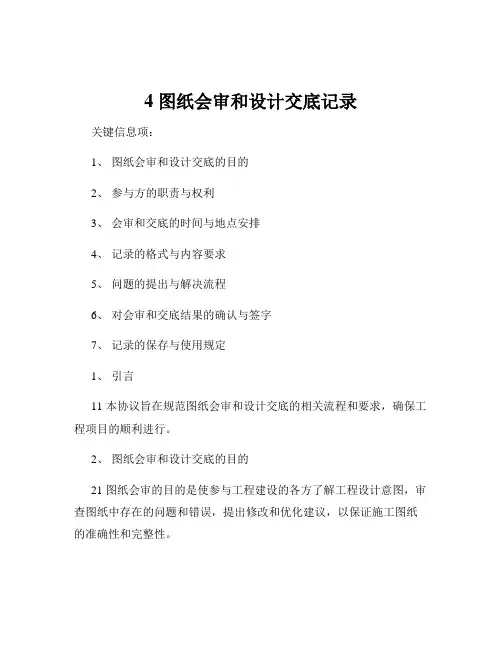

4 图纸会审和设计交底记录关键信息项：1、图纸会审和设计交底的目的2、参与方的职责与权利3、会审和交底的时间与地点安排4、记录的格式与内容要求5、问题的提出与解决流程6、对会审和交底结果的确认与签字7、记录的保存与使用规定1、引言11 本协议旨在规范图纸会审和设计交底的相关流程和要求，确保工程项目的顺利进行。

2、图纸会审和设计交底的目的21 图纸会审的目的是使参与工程建设的各方了解工程设计意图，审查图纸中存在的问题和错误，提出修改和优化建议，以保证施工图纸的准确性和完整性。

22 设计交底的目的是由设计单位向施工单位、监理单位等相关方详细说明设计方案、技术要求、施工注意事项等，确保各方对设计内容有清晰的理解。

3、参与方的职责与权利31 建设单位311 负责组织图纸会审和设计交底工作，并提前通知相关参与方。

312 协调各方在会审和交底过程中的意见和分歧。

32 设计单位321 提供完整的施工图纸和设计文件，并对设计内容进行详细说明。

322 解答各方提出的关于设计方面的问题，对合理的修改意见进行确认和修改。

33 施工单位331 认真审查施工图纸，提出图纸中存在的问题和疑问。

332 结合施工经验，提出优化施工方案的建议。

34 监理单位341 协助建设单位组织图纸会审和设计交底工作。

342 对会审和交底过程进行监督，确保各方履行职责。

4、会审和交底的时间与地点安排41 图纸会审和设计交底应在工程项目开工前进行，具体时间由建设单位根据工程进度安排确定，并提前通知各方。

42 会审和交底的地点应选择在便于各方参与、交流和讨论的场所，如建设单位会议室或施工现场会议室。

5、记录的格式与内容要求51 图纸会审和设计交底记录应采用统一的格式，包括会审和交底的时间、地点、参与方、主要内容、问题及解决情况等。

52 记录应详细、准确、清晰，能够反映会审和交底的全过程和结果。

53 对于各方提出的问题和建议，应明确记录其提出者、问题描述、解决方案和最终结论。

设计交底图纸会审记录在建筑工程项目中，设计交底和图纸会审是至关重要的环节。

它们旨在确保设计意图得到准确传达，发现并解决图纸中可能存在的问题，从而保障项目的顺利进行。

以下是关于某次设计交底图纸会审的详细记录。

一、工程概述本次会审涉及的工程项目为具体项目名称，位于项目地点。

该项目包括具体建筑类型和用途，总建筑面积为建筑面积数值平方米。

二、参与单位及人员参与本次设计交底图纸会审的单位有建设单位、设计单位、施工单位、监理单位等。

建设单位代表：＿____设计单位代表：＿____施工单位代表：＿____监理单位代表：＿____三、设计交底内容1、设计理念与总体布局设计师首先介绍了项目的设计理念，强调了在满足功能需求的基础上，注重建筑的美观性、环保性和可持续性。

在总体布局方面，解释了各个功能区域的划分依据以及交通流线的组织原则。

2、建筑结构设计详细说明了建筑的结构形式、抗震设防要求以及主要构件的尺寸和材料选用。

同时，对一些特殊部位的结构处理方式进行了重点讲解，如转换层、后浇带等。

3、给排水设计阐述了给排水系统的设计思路，包括水源的引入、供水方式、排水体制以及消防给排水的设计要求。

对管道的布置、管径的选择以及卫生器具的设置等也进行了说明。

4、电气设计介绍了电气系统的设计，包括供电电源、负荷等级、配电方式、照明设计以及弱电系统的设置。

强调了电气安全方面的要求，如接地保护、防雷措施等。

5、暖通设计讲解了暖通系统的设计，包括空调系统的形式、通风系统的设置以及防排烟系统的设计要求。

对设备的选型、风道的布置以及保温材料的选用等进行了说明。

四、图纸会审内容1、建筑专业施工单位提出，部分建筑平面图中门窗的尺寸标注不够清晰，影响施工放线。

设计单位答复将进一步明确标注，并提供门窗大样图。

对于建筑外立面的装饰材料，施工单位建议在保证外观效果的前提下，选用更易于施工和维护的材料。

设计单位表示会综合考虑施工单位的建议进行优化。

2、结构专业施工单位发现某些梁的配筋图与结构平面图中的标注不一致，要求设计单位进行核对并给出统一的设计方案。

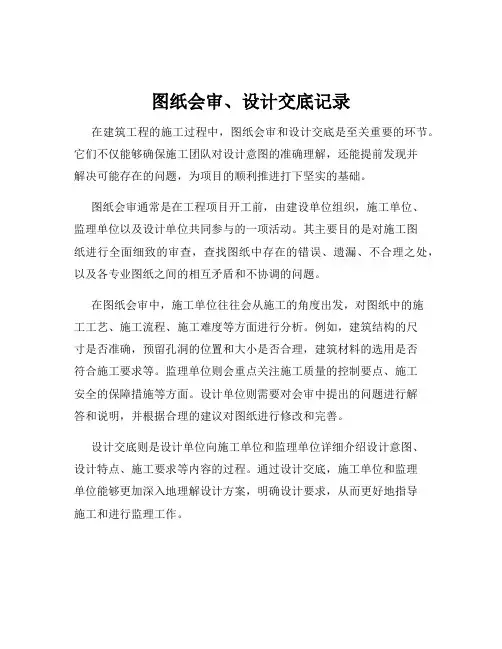

图纸会审、设计交底记录在建筑工程的施工过程中，图纸会审和设计交底是至关重要的环节。

它们不仅能够确保施工团队对设计意图的准确理解，还能提前发现并解决可能存在的问题，为项目的顺利推进打下坚实的基础。

图纸会审通常是在工程项目开工前，由建设单位组织，施工单位、监理单位以及设计单位共同参与的一项活动。

其主要目的是对施工图纸进行全面细致的审查，查找图纸中存在的错误、遗漏、不合理之处，以及各专业图纸之间的相互矛盾和不协调的问题。

在图纸会审中，施工单位往往会从施工的角度出发，对图纸中的施工工艺、施工流程、施工难度等方面进行分析。

例如，建筑结构的尺寸是否准确，预留孔洞的位置和大小是否合理，建筑材料的选用是否符合施工要求等。

监理单位则会重点关注施工质量的控制要点、施工安全的保障措施等方面。

设计单位则需要对会审中提出的问题进行解答和说明，并根据合理的建议对图纸进行修改和完善。

设计交底则是设计单位向施工单位和监理单位详细介绍设计意图、设计特点、施工要求等内容的过程。

通过设计交底，施工单位和监理单位能够更加深入地理解设计方案，明确设计要求，从而更好地指导施工和进行监理工作。

在一次具体的工程项目中，图纸会审和设计交底的过程是这样展开的。

首先，建设单位提前通知了各参与方会审和交底的时间、地点，并将施工图纸分发给了大家，要求各单位提前进行熟悉和研究。

到了会审和交底的当天，各方代表齐聚会议室。

设计单位的项目负责人首先开始进行设计交底，他详细介绍了项目的总体设计思路、建筑功能布局、结构体系的选择、主要设备的选型等内容。

同时，他还强调了一些施工过程中需要特别注意的事项，如某些关键部位的施工工艺要求、特殊材料的使用方法等。

接下来，施工单位的技术负责人开始提出他们在审图过程中发现的问题。

比如，在某一层的平面图中，楼梯的踏步尺寸标注与规范要求不符；在电气图纸中，部分插座的位置设置不太合理，可能会影响使用；在给排水图纸中，某一段管道的走向不太明确，可能会导致施工困难等。

设计交底与图纸会审的区别在工程项目的建设过程中，设计交底和图纸会审是两个非常重要的环节。

虽然它们都与工程设计和施工图纸相关，但在目的、内容、参与人员、侧重点以及结果等方面存在着明显的区别。

设计交底，顾名思义，是设计单位向施工单位和监理单位等相关方详细介绍设计意图、设计要点、技术要求等内容的过程。

其主要目的是让施工方和监理方等能够准确理解设计方案，确保施工过程中能够按照设计要求进行操作，从而保证工程质量和达到预期的设计效果。

在设计交底中，设计单位通常会派出项目的主要设计人员，包括建筑设计师、结构工程师、电气工程师、给排水工程师等。

他们会详细介绍工程的总体布局、建筑功能、结构形式、施工技术难点、特殊材料和设备的要求等。

比如，在建筑设计方面，会解释建筑的风格、外观特点、内部空间布局以及与周边环境的协调关系；在结构设计上，会说明结构体系的选择、受力特点、抗震要求以及关键部位的构造处理；在设备安装方面，会介绍各类设备的选型、布置位置、管道走向以及与建筑结构的配合要求等。

图纸会审则是施工单位、监理单位等在熟悉施工图纸的基础上，对图纸中存在的问题、不清楚的地方以及相互矛盾之处进行审查和核对。

其目的是提前发现并解决图纸中的错误和缺陷，减少施工过程中的变更和返工，保证工程的顺利进行。

参与图纸会审的人员除了施工单位的项目经理、技术负责人、各专业施工班组长等，还包括监理单位的总监理工程师、专业监理工程师等。

他们会从施工的角度出发，对图纸的完整性、准确性、合理性进行审查。

例如，会检查图纸是否齐全，尺寸标注是否清晰准确，建筑、结构、水电等各专业图纸之间是否存在冲突，施工工艺和方法在图纸中是否有明确的表示，预留孔洞、预埋件的位置和数量是否符合要求等。

从侧重点来看，设计交底侧重于“告知”，即设计单位向施工和监理单位传达设计的思路、意图和要求；而图纸会审侧重于“审查”，即对图纸进行全面细致的检查和核对，找出存在的问题。

在结果方面，设计交底通常会形成设计交底记录，作为施工和监理的重要依据之一。

图纸会审、设计交底记录在建筑工程的施工过程中，图纸会审和设计交底是两个至关重要的环节。

它们不仅能够确保施工团队对设计意图的准确理解，还能提前发现并解决可能存在的问题，从而为项目的顺利推进奠定坚实的基础。

图纸会审，简单来说，就是建设单位、施工单位、监理单位等各方在施工前对施工图纸进行的细致审查。

这可不是随便翻翻看看，而是要逐页、逐图、逐行地认真研究，从建筑结构到水电安装，从工艺流程到材料选用，不放过任何一个细节。

为什么要进行图纸会审呢？首先，施工图纸可能存在一些错误或者不合理的地方。

比如，尺寸标注不清、标高不一致、构造节点不明确等等。

这些问题如果不及时发现和解决，在施工过程中就可能导致返工，浪费时间和成本。

其次，不同专业的图纸之间可能会存在冲突。

比如，建筑图和结构图在某些部位的设计不一致，电气图和给排水图的管线走向相互矛盾。

通过图纸会审，可以提前协调解决这些冲突，避免施工中的混乱。

在进行图纸会审时，各方都要派出专业人员参加。

施工单位的技术人员通常会结合自己的施工经验，对施工难度较大的部位提出疑问和建议；监理单位则要从质量控制和进度管理的角度，审查图纸是否符合规范和合同要求；建设单位则要关注项目的功能需求是否得到满足，投资是否合理控制。

会审的过程一般是先由设计单位介绍设计意图和要点，然后各方提出问题和意见。

对于提出的问题，设计单位要当场给予答复，如果需要修改图纸，要明确修改的内容和时间。

会审结束后，要形成详细的图纸会审记录，各方签字盖章确认。

接下来再说说设计交底。

设计交底是设计单位向建设单位、施工单位和监理单位详细说明设计意图、施工要点和注意事项的过程。

它就像是一场“技术交底大会”，让大家对整个项目的设计有一个全面、深入的了解。

在设计交底中，设计单位会重点介绍项目的总体布局、结构形式、工艺流程、特殊材料和设备的使用要求等。

比如，对于一个高层建筑项目，设计单位会讲解基础的选型和处理方式、主体结构的受力体系、消防系统的设计原理等。

设计交底及图纸会审会议纪要内容范文下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!而且本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!设计交底及图纸会审会议纪要内容范文。

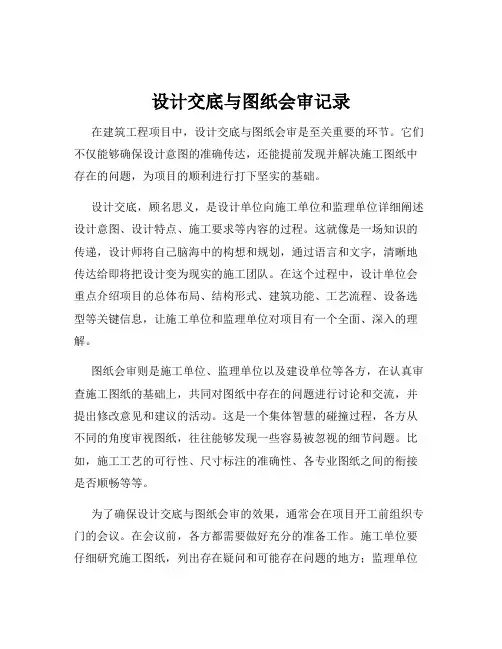

设计交底与图纸会审记录在建筑工程项目中，设计交底与图纸会审是至关重要的环节。

它们不仅能够确保设计意图的准确传达，还能提前发现并解决施工图纸中存在的问题，为项目的顺利进行打下坚实的基础。

设计交底，顾名思义，是设计单位向施工单位和监理单位详细阐述设计意图、设计特点、施工要求等内容的过程。

这就像是一场知识的传递，设计师将自己脑海中的构想和规划，通过语言和文字，清晰地传达给即将把设计变为现实的施工团队。

在这个过程中，设计单位会重点介绍项目的总体布局、结构形式、建筑功能、工艺流程、设备选型等关键信息，让施工单位和监理单位对项目有一个全面、深入的理解。

图纸会审则是施工单位、监理单位以及建设单位等各方，在认真审查施工图纸的基础上，共同对图纸中存在的问题进行讨论和交流，并提出修改意见和建议的活动。

这是一个集体智慧的碰撞过程，各方从不同的角度审视图纸，往往能够发现一些容易被忽视的细节问题。

比如，施工工艺的可行性、尺寸标注的准确性、各专业图纸之间的衔接是否顺畅等等。

为了确保设计交底与图纸会审的效果，通常会在项目开工前组织专门的会议。

在会议前，各方都需要做好充分的准备工作。

施工单位要仔细研究施工图纸，列出存在疑问和可能存在问题的地方；监理单位要对施工图纸进行初步审查，提出监理意见；建设单位则要协调各方的工作，确保会议的顺利进行。

在会议过程中，首先由设计单位进行设计交底。

设计师会借助多媒体等手段，结合施工图纸，对项目的设计情况进行详细讲解。

在讲解过程中，施工单位和监理单位可以随时提出问题和疑问，设计师会当场进行解答。

然后，进入图纸会审环节。

各方依次发表对施工图纸的审查意见，对于提出的问题，共同商讨解决方案。

对于一些较为复杂的问题，可能需要经过多次讨论和研究才能确定最终的处理办法。

在设计交底与图纸会审过程中，会形成详细的记录。

这些记录包括会议的时间、地点、参加人员、会议内容、提出的问题及解决方案等。

记录的目的是为了确保各方对会议的结果有清晰的认识，便于在后续的施工过程中遵循和执行。

图纸会审和设计交底记录在建筑工程项目中，图纸会审和设计交底是至关重要的环节。

它们不仅有助于确保项目的顺利进行，还能提前发现并解决可能存在的问题，保障工程质量和进度。

图纸会审，简单来说，就是在项目施工前，由建设单位组织，施工单位、监理单位等相关各方共同对施工图纸进行细致的审查。

这个过程可不是走走过场，而是要真刀真枪地找出图纸中存在的问题和不足。

首先，大家会从建筑结构的角度去审视图纸。

比如说，柱子的布置是否合理，梁的尺寸和配筋是否满足承载要求，楼板的厚度是否足够等等。

这就像是给房子做一次全面的“体检”，确保它的“骨架”坚实可靠。

然后，是给排水和电气方面。

管道的走向是否顺畅，会不会与其他结构构件发生冲突？插座、开关的位置是否方便使用，照明设计是否满足不同区域的需求？这些看似细微的问题，如果不在图纸会审时解决，后期施工中可能会带来很大的麻烦。

还有，建筑的防火、保温、节能等设计是否符合相关规范和标准，也是会审的重点之一。

毕竟，这些方面关系到建筑物的安全性和舒适性。

在图纸会审中，各方人员都要带着专业的眼光和严谨的态度。

施工单位凭借丰富的施工经验，能够指出一些在实际操作中可能遇到的困难；监理单位则要从监督管理的角度，确保图纸符合法律法规和合同要求；设计单位则要对各方提出的问题进行解答和说明，并根据合理的建议对图纸进行修改和完善。

设计交底，与图纸会审紧密相连，却又有所不同。

设计交底更侧重于设计单位向施工单位和监理单位传达设计意图、设计要点和关键技术要求。

在设计交底时，设计人员会详细介绍整个项目的设计理念和总体布局。

比如，为什么要采用这样的建筑风格，功能分区是基于怎样的考虑等等。

这让施工和监理人员能够更好地理解设计的初衷，从而在施工过程中更好地把握整体方向。

对于一些特殊的施工工艺和技术要求，设计人员也会特别强调。

比如，某种新型材料的使用方法，或者某个复杂结构的施工顺序。

这有助于施工单位提前做好技术准备，确保施工质量和进度。

设计交底及图纸会审会议纪要内容范文全文共3篇示例，供读者参考图纸会审和设计交底是一条纽带,它将参与到工程建设的各方紧密的联系在一起。

其主要作用是对施工单位和监理单位正确贯彻设计意图、建设要求和技术性能等。

下文是图纸交底会议纪要，欢迎阅读!设计交底及图纸会审会议纪要内容范文一会议议题：工程名称：时间：20xx年3月16日上午9：00地点：主持人：参加单位及人员：会议议程及内容：一、设计人员对鹿城区江滨西路a线道路工程东标段施工图纸的设计进行了简述;二、施工单位、监理单位人员对图纸提出了相关问题，设计人员答复形成纪要如下:1、污水、雨水管线轴线是否统一按照施工图sh-01中的断面布置施工，y18-y19段雨水管应该怎样布置。

答复：因y18前段均无污水管线，因此，设计将雨水管轴线移至污水管位，y18-y19段为过渡段。

其余均按施工图sh-01中的断面布置施工。

2、人行道结合层设计图纸上有两种表示，图纸的结构剖面和工程量清单均为3cm干拌水泥黄砂，而图纸说明为3cmm7.5砂浆。

答复：按图纸说明的3cmm7.5砂浆施工。

3、道路结构的矿渣层弯沉值未明确?答复：矿渣层弯沉值由设计单位另外给出。

4、图纸第81页污水管平面图中，w5的支管与相邻雨水管的标高标注反了，是否应该调整?答复：按管道平面高程图的标注为准。

5、w9-w10段的倒虹管深度约为6米深，施工单位提出，开挖施工难度极大，可否改为牵引法施工，w9和w10井改为沉井?答复：经协商，同意变更，由设计单位出具变更图纸。

6、工程量清单说明图纸d-8-1作废，k0+-k1+段道路结构按图纸d-6-1施工，施工单位和监理单位认为不妥。

答复：设计单位也认为不能将图纸d-8-1作废。

建设单位表示，待向工程量清单的编制单位询问原因。

7、新路与老路的高差较大，是否需要在南侧人行道增加挡土墙。

答复：不需设挡土墙，按照1：1.5放坡，坡面采用30cm厚粘土夯实，工程量以实际情况定。

设计交底与图纸会审会议纪要会议时间：＿____年_____月_____日会议地点：＿____参会单位及人员：建设单位：＿____设计单位：＿____施工单位：＿____监理单位：＿____会议主持人：＿____会议主题：关于项目名称的设计交底与图纸会审会议内容：一、建设单位介绍工程概况及对项目的总体要求建设单位代表首先对各参会单位表示欢迎，并简要介绍了本项目的基本情况。

本项目为项目类型，总建筑面积为具体面积，主要包括主要建筑功能或结构等。

建设单位强调，本项目是一项重要的工程，对质量、进度和安全都有较高的要求，希望各参建单位能够密切配合，共同努力，确保项目顺利推进。

二、设计单位进行设计交底1、设计理念和总体思路设计单位代表详细介绍了本项目的设计理念和总体思路。

强调在设计过程中充分考虑了项目的使用功能、建筑造型、节能环保等方面的要求，力求打造一个既实用又美观的建筑。

2、建筑设计（1）建筑功能布局：对各楼层的功能分区、房间布局进行了说明，解释了设计的合理性和考虑因素。

（2）建筑外立面：介绍了外立面的设计风格、材料选用及色彩搭配，强调了与周边环境的协调性。

（3）建筑防火设计：阐述了防火分区的划分、疏散通道的设置、消防设施的配置等，满足相关规范要求。

3、结构设计（1）结构体系：介绍了本项目采用的结构形式，如框架结构、剪力墙结构等，并说明了其选择的依据。

（2）基础设计：对基础类型、地基处理方式进行了说明，解释了基础设计的安全性和可靠性。

（3）主要构件设计：对梁、柱、板等主要构件的尺寸、配筋等进行了介绍，强调了结构的稳定性和承载能力。

4、给排水设计（1）生活给水系统：介绍了水源、供水方式、管材选用等。

（2）排水系统：说明了污水、雨水的排放方式和处理方法。

（3）消防给排水系统：阐述了消防水池、消防水箱、消火栓、自动喷水灭火系统等的设计。

5、电气设计（1）供配电系统：介绍了电源来源、负荷等级、变压器容量及配置等。

设计交底记录、图纸会审记录的效力？
1.设计交底记录、图纸会审记录已四方签认；
2.以上两项是不是设计文件的组成部分？
3.是否与设计施工图纸具有同等效力？
4.有没有相关规定？
5.如有相关规定，请说明出处。

6.审计单位（甲方）要求据此再办理设计变更，设计单位答复：有设计交底记录、图纸会审记录并签认不再出具设计变更。

7.望各位同仁予以指教为盼，最好说明相关规定的出处。

答：
设计交底记录、图纸会审记录本身就是设计文件的补充与完善，也就是说与设计文件具有同等效力。

对于它的作用可以参照合同中的文件解释顺序对补充部分的答复：
1.设计交底记录、图纸会审记录已四方签认：由于四方签认已经形成为工程技术文件。

2.以上两项是不是设计文件的组成部分：答复同1
3.是否与设计施工图纸具有同等效力：施工时已按施工图纸等同对待，而且在原有施工图的基础上按设计交底记录、图纸会审记录进行了施工，不但具有同等效力而且属于对原施工图的补充及完善，效力大于原施工图。

4.有没有相关规定：如果设计交底记录、图纸会审作为工程技术文件，详见《合同示范文本》（GF-1999-201）第二条第一款，合同文件及优先解释顺序，6）标准、规范及有关的技术文件；7）图纸。

工程技术文件是排在图纸的前面。

5.如有相关规定，请说明出处：答复同4
6.审计单位（甲方）要求据此再办理设计变更，设计单位答复：有设计交底记录、图纸会审记录并签认不再出具设计变更。

答：上述文件已经各方签证认可，实在没有必要再办理设计变更需要，如果甲方要坚持的话，就应该给设计院必须的费用去办理，设计院也没有义务去办理。

设计交底、图纸会审记录在建筑工程项目中，设计交底和图纸会审是非常重要的环节。

它们是确保项目顺利进行、保证工程质量和避免后期施工中出现问题的关键步骤。

设计交底，简单来说，就是设计单位向施工单位和其他相关方详细说明设计意图、设计要点和施工中需要特别注意的事项。

这个过程就像是设计师把自己脑海中的构想传递给实际要把它变成现实的执行者。

图纸会审呢，则是建设单位、施工单位、监理单位等各方在收到施工图纸后，对图纸进行细致的审查，找出其中存在的问题、错误、不明确或不合理的地方，并共同商讨解决方案。

设计交底通常会由设计单位的项目负责人或主要设计人员来进行。

他们会带着满满的专业知识和经验，向施工单位的技术人员、项目经理，以及监理单位的监理工程师等，详细解释项目的设计理念、总体布局、结构形式、建筑材料的选用、施工工艺的要求等等。

比如说，在一个住宅项目中，设计师会讲解为什么选择某种户型设计，是为了更好地满足采光和通风的需求；会说明建筑结构的受力特点，让施工人员清楚在施工过程中哪些地方需要特别小心，以保证结构的稳定性。

在这个过程中，施工单位和监理单位的人员会认真倾听，并做好记录。

如果有不明白的地方，他们会及时提出疑问，与设计人员进行交流和探讨。

这种互动能够让各方更好地理解设计意图，为后续的施工打下坚实的基础。

图纸会审则更像是一场“找茬大会”，但这是一场充满了专业和严谨的大会。

各方人员会拿着施工图纸，逐页逐图地进行审查。

从建筑平面图到剖面图，从结构施工图到电气、给排水施工图，不放过任何一个细节。

比如，在审查建筑平面图时，可能会发现房间的尺寸标注不清晰，或者门窗的位置与实际使用需求不符；在看结构施工图时，可能会发现某些梁柱的配筋不足，或者节点的处理方式不够合理；电气和给排水施工图中，可能会存在管线走向冲突、插座和水龙头位置不合适等问题。

一旦发现这些问题，各方会集中讨论，分析问题的严重性和可能带来的影响，并提出相应的解决方案。

设计交底及图纸会审纪要一、会议概况会议时间：具体时间会议地点：详细地点参会单位及人员：建设单位：＿____、＿____设计单位：＿____、＿____监理单位：＿____、＿____施工单位：＿____、＿____主持人：主持人姓名二、会议目的本次设计交底及图纸会审的主要目的是使施工单位和监理单位充分理解设计意图，掌握工程关键部位的技术要求，发现并解决图纸中存在的问题，确保工程顺利进行。

三、设计交底内容1、工程概况本工程为工程名称，位于工程地点，总建筑面积为具体面积，主要包括具体建筑功能等。

2、设计依据设计依据包括国家及地方相关规范、标准，以及建设单位提供的设计任务书和相关要求。

3、建筑设计（1）建筑功能布局：对各楼层的功能分区、房间布局进行了详细说明。

（2）建筑外立面：介绍了外立面的设计风格、材料选型及色彩搭配。

（3）建筑节能：阐述了建筑节能设计的措施和要求。

4、结构设计（1）结构体系：采用结构体系名称，对结构的抗震等级、荷载取值等进行了说明。

（2）基础设计：介绍了基础的形式、埋深及地基处理方法。

（3）主要构件：对梁、柱、板等主要构件的尺寸、配筋等进行了交底。

5、给排水设计（1）生活给排水系统：包括水源、供水方式、排水体制等。

（2）消防给排水系统：对消火栓系统、自动喷水灭火系统等的设计进行了说明。

6、电气设计（1）供配电系统：介绍了电源来源、负荷等级及配电方式。

（2）照明系统：阐述了室内外照明的设计要求。

（3）弱电系统：包括通信、安防、智能化等系统的设计。

7、暖通设计（1）空调系统：对空调的形式、冷热源及风道布置等进行了交底。

（2）通风系统：说明了地下室、厨房、卫生间等部位的通风设计。

四、图纸会审内容施工单位和监理单位在认真审图的基础上，提出了以下问题：1、建筑专业（1）具体问题 1设计单位答复：答复内容 1（2）具体问题 2设计单位答复：答复内容 22、结构专业（1）具体问题 3（2）具体问题 4设计单位答复：答复内容 4 3、给排水专业（1）具体问题 5设计单位答复：答复内容 5（2）具体问题 6设计单位答复：答复内容 6 4、电气专业（1）具体问题 7设计单位答复：答复内容 7（2）具体问题 8设计单位答复：答复内容 8 5、暖通专业（1）具体问题 9设计单位答复：答复内容 9（2）具体问题 10五、会议结论经过充分的讨论和交流，本次设计交底及图纸会审达成以下结论：1、施工单位和监理单位对设计意图有了清晰的理解，明确了工程的技术要求和质量标准。

图纸会审设计交底记录表格精选文档在建筑工程领域，图纸会审和设计交底是非常重要的环节。

它们能够帮助施工团队更好地理解设计意图，发现潜在问题，从而确保工程的顺利进行。

而一份清晰、准确、完整的图纸会审设计交底记录表格，对于记录这些过程和结果至关重要。

一、图纸会审设计交底的重要性图纸会审是指工程各参建单位（建设单位、监理单位、施工单位等）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。

设计交底则是指设计单位向施工单位和监理单位详细介绍设计意图、设计要点、施工中应注意的问题等，使施工单位和监理单位能够正确理解设计文件，保证工程质量。

通过图纸会审和设计交底，可以提前发现和解决设计中的问题，避免在施工过程中出现不必要的变更和返工，提高施工效率，保证工程质量和进度。

二、常见的图纸会审设计交底记录表格内容1、工程基本信息包括工程名称、工程地点、建设单位、设计单位、监理单位、施工单位等。

2、会审交底日期记录图纸会审和设计交底的具体时间。

3、与会人员列出参加图纸会审和设计交底的各方人员姓名及职务。

4、设计文件概述简要介绍本次会审交底所涉及的设计文件的范围、内容和主要特点。

5、问题及意见这是记录表格的核心部分。

施工单位和监理单位应根据对图纸的审查，提出发现的问题和疑问，如尺寸标注不清、构造做法不明确、材料选用不合理等。

同时，还可以提出改进建议和意见。

6、设计单位答复设计单位针对提出的问题和意见进行答复，说明解决方案或解释设计意图。

7、会审交底结论总结本次图纸会审和设计交底的主要成果，明确是否通过会审，以及对未解决问题的处理方式和时间安排。

8、签字盖章各方参会人员应在记录表格上签字确认，并加盖单位公章，以表示对会审交底内容的认可。

三、如何填写图纸会审设计交底记录表格1、认真准备在填写表格之前，参会人员应充分熟悉设计文件，做好记录和标记，以便能够准确、全面地提出问题和意见。

图纸会审、设计交底记录在建筑工程的施工过程中，图纸会审和设计交底是两个至关重要的环节。

它们不仅能够确保工程项目的顺利进行，还能有效避免施工中的误解和错误，提高工程质量和效率。

图纸会审，简单来说，就是在施工前，由建设单位组织，施工单位、监理单位等相关各方共同对施工图纸进行细致的审查。

这个过程可不是走马观花，而是要逐页、逐图、逐行地仔细查看，不放过任何一个细节。

大家会带着各自的专业知识和实践经验，从不同的角度去审视图纸，看是否存在矛盾、错误、遗漏或者不合理的地方。

比如说，建筑专业的人员会关注房间布局是否合理，门窗位置是否恰当；结构专业的则会检查梁柱的尺寸和配筋是否满足要求，基础设计是否稳固；给排水专业要查看管道走向和管径是否合适，有没有与其他管线冲突的地方；电气专业则要确保线路布置合理，插座、开关的位置符合使用需求。

在一次图纸会审中，就发现了这样一个问题。

建筑图纸上显示的一个阳台栏杆高度为 11 米，但根据相关规范，对于这个阳台的位置和使用功能，栏杆高度应该不低于12 米。

这看似只是一个小小的数字差异，却可能带来严重的安全隐患。

如果没有在施工前发现并纠正，等到施工完成后再进行整改，不仅费时费力，还会增加成本。

设计交底呢，通常是由设计单位向施工单位和监理单位等详细介绍设计意图、设计要点和关键部位的施工要求。

这就像是设计师给施工人员的一份“使用说明书”，让大家明白为什么要这样设计，以及在施工中需要特别注意的地方。

比如，在某个大型商业综合体的设计交底中，设计师着重强调了中庭的采光顶结构。

由于采光顶的跨度较大，采用了特殊的钢结构形式，并且对施工中的焊接工艺和精度要求极高。

设计师详细解释了这样设计的原因，是为了保证采光效果和结构的稳定性。

同时，还对施工过程中的质量控制要点进行了说明，要求施工单位严格按照设计要求进行施工，确保工程质量。

图纸会审和设计交底一般会按照一定的程序进行。

首先，建设单位会提前通知各方，确定会审和交底的时间、地点，并将施工图纸分发给相关人员，让大家有足够的时间进行准备。

图纸会审、设计交底记录关键信息项：1、项目名称：＿___________________________2、图纸会审日期：＿_____________________3、设计交底日期：＿_____________________4、会审地点：＿_______________________5、参与会审单位及人员：建设单位：＿_______________________设计单位：＿_______________________施工单位：＿_______________________监理单位：＿_______________________11 总则111 本协议旨在规范和记录关于项目名称的图纸会审和设计交底的相关事项，确保各方对项目设计的理解一致，为项目的顺利实施提供保障。

12 图纸会审目的121 审查施工图纸是否符合国家有关技术规范、标准及规定。

122 审查施工图纸是否满足项目功能和使用要求。

123 审查施工图纸中各专业之间是否存在矛盾和冲突。

124 审查施工图纸中是否存在错、漏、碰、缺等问题。

13 设计交底目的131 使施工单位和监理单位了解设计意图、设计特点和关键部位的质量要求。

132 解答施工单位和监理单位对施工图纸提出的疑问。

21 图纸会审准备211 施工单位应在会审前认真熟悉施工图纸，并组织内部审查，提出初步意见。

212 监理单位应提前对施工图纸进行审查，提出监理意见。

213 建设单位应提前通知设计单位做好交底准备，并提供必要的资料。

22 图纸会审流程221 各方人员签到。

222 建设单位介绍项目情况和会审目的。

223 设计单位进行设计交底，介绍设计意图、设计特点和关键部位的质量要求。

224 施工单位和监理单位提出对施工图纸的疑问和意见。

225 各方对提出的问题进行讨论和研究，形成会审意见。

226 设计单位对会审意见进行答复和确认。

227 各方代表在图纸会审记录上签字盖章。

23 设计交底流程231 设计单位介绍项目设计概况、设计意图和设计特点。

设计交底、图纸会审记录在建筑工程中，设计交底和图纸会审是非常重要的环节，它们对于确保工程的顺利进行、保证工程质量以及避免后期的变更和纠纷都起着至关重要的作用。

设计交底，简单来说，就是设计单位向施工单位和监理单位详细介绍设计意图、设计要点以及施工中需要特别注意的事项。

这就像是设计师给工匠们讲述自己的创作思路和期望的成果，让工匠们明白该如何去实现这个设计。

图纸会审呢，则是施工单位、监理单位在熟悉图纸的基础上，对图纸中存在的问题或者不清楚的地方提出疑问，由设计单位进行解答和修改。

这就好比大家一起对一份蓝图进行仔细的审查，找出可能存在的瑕疵或者不合理之处，并加以修正。

先来说说设计交底。

在这个过程中，设计单位通常会派出项目负责人或者主要设计人员来进行讲解。

他们会详细介绍工程的总体设计理念，包括建筑的功能布局、结构形式、设备选型等方面的考虑。

比如说，如果是一座办公楼的设计，设计人员会讲解为什么会采用这样的楼层布局，是为了提高办公效率还是满足特定的功能需求；对于结构设计，会解释为什么选择这种结构体系，是基于抗震要求还是为了节省空间和成本。

同时，设计交底还会涉及到一些施工中的关键技术和质量要求。

比如，某些特殊部位的施工工艺、材料的使用要求、防水处理的要点等等。

这就像是给施工人员提前划好了重点，告诉他们哪些地方需要特别小心和精心处理。

再看图纸会审。

施工单位在拿到图纸后，会组织技术人员进行仔细的研究和分析。

他们会从施工的角度出发，看看图纸中是否存在尺寸标注不清楚、节点大样不详细、施工做法不明确等问题。

监理单位也会从质量控制和工程管理的角度，对图纸进行审查，看看是否符合相关的规范和标准。

在图纸会审会议上，各方会将发现的问题一一提出。

这些问题可能包括建筑图与结构图之间的矛盾，比如梁的位置在两张图中不一致；也可能是设备安装图与建筑图的冲突，比如通风管道的位置与窗户的位置相互妨碍。

对于这些问题，设计单位会当场进行解答，如果需要修改图纸，会在会后尽快完成并发放给各方。

设计交底记录、图纸会审记录的效力？
1.设计交底记录、图纸会审记录已四方签认；
2.以上两项是不是设计文件的组成部分？
3.是否与设计施工图纸具有同等效力？
4.有没有相关规定？
5.如有相关规定，请说明出处。

6.审计单位（甲方）要求据此再办理设计变更，设计单位答复：有设计交底记录、图纸会审记录并签认不再出具设计变更。

7.望各位同仁予以指教为盼，最好说明相关规定的出处。

答：
设计交底记录、图纸会审记录本身就是设计文件的补充与完善，也就是说与设计文件具有同等效力。

对于它的作用可以参照合同中的文件解释顺序对补充部分的答复：
1.设计交底记录、图纸会审记录已四方签认：由于四方签认已经形成为工程技术文件。

2.以上两项是不是设计文件的组成部分：答复同1
3.是否与设计施工图纸具有同等效力：施工时已按施工图纸等同对待，而且在原有施工图的基础上按设计交底记录、图纸会审记录进行了施工，不但具有同等效力而且属于对原施工图的补充及完善，效力大于原施工图。

4.有没有相关规定：如果设计交底记录、图纸会审作为工程技术文件，详见《合同示范文本》（GF-1999-201）第二条第一款，合同文件及优先解释顺序，6）标准、规范及有关的技术文件；7）图纸。

工程技术文件是排在图纸的前面。

5.如有相关规定，请说明出处：答复同4
6.审计单位（甲方）要求据此再办理设计变更，设计单位答复：有设计交底记录、图纸会审记录并签认不再出具设计变更。

答：上述文件已经各方签证认可，实在没有必要再办理设计变更需要，如果甲方要坚持的话，就应该给设计院必须的费用去办理，设计院也没有义务去办理。
