承载板测定(土基回弹模量试验方法)

现场土基回弹模量检验报告（承载板法）一、检测目的及背景土基回弹模量是评估土壤地基的一个重要指标，它反映了土体的压缩性和变形特性。

通过回弹模量检验，可以判断土壤地基的稳定性和承载能力，为工程设计和施工提供参考依据。

本次检验旨在对现场土基回弹模量进行测定，采用常用的承载板法。

二、检测方法和步骤1.实地勘察：选择代表性的土壤取样点，并进行现场勘察，了解基坑开挖情况、土壤状况等。

2.土壤取样：根据勘察结果，选择合适的土样取样点，在土基深度范围内取样。

3.取样处理：将取得的土样进行打包，放置在密封袋中，并标明采样点编号和深度。

4.回弹模量测定：将采集好的土样带回实验室，进行回弹模量测定。

首先将土样进行分级筛分，并测定其含水率。

然后将土样填充到承载板上，并用载重器施加压力，记录下承载板受载前后的弹性回弹量。

根据回弹量和施加压力的关系，计算得出土基的回弹模量。

5.结果分析与评价：对测定结果进行分析和评价，给出土壤地基的稳定性和承载能力的评价。

三、检测结果与评价经过本次回弹模量检验，得到了以下结果：1.采样点编号：XXX，深度：XXm，回弹模量：XXXMPa；2.采样点编号：XXX，深度：XXm，回弹模量：XXXMPa；3.采样点编号：XXX，深度：XXm，回弹模量：XXXMPa；4.采样点编号：XXX，深度：XXm，回弹模量：XXXMPa；5.采样点编号：XXX，深度：XXm，回弹模量：XXXMPa。

根据回弹模量的测定结果，可以对土壤地基的稳定性和承载能力进行初步评价。

回弹模量越大，表示土壤的变形能力越小，其稳定性和承载能力越高；相反，回弹模量越小，土壤的变形能力越大，稳定性和承载能力越低。

四、建议和措施根据土基回弹模量的测定结果，为了保证基坑开挖和工程建设的安全、稳定进行，建议采取以下措施：1.对于回弹模量较小的土壤，应考虑增加地基处理措施，例如灰浆加固、深层加固等。

2.对于回弹模量较大的土壤，虽然土壤的稳定性较高，但仍需根据实际工程要求进行合理的地基处理和加固。

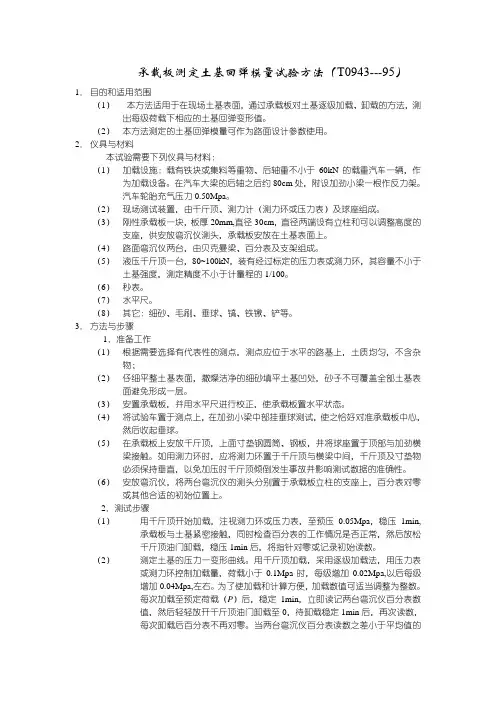

承载板测定土基回弹模量试验方法（T0943---95）1．目的和适用范围（1）本方法适用于在现场土基表面，通过承载板对土基逐级加载、卸载的方法，测出每级荷载下相应的土基回弹变形值。

（2）本方法测定的土基回弹模量可作为路面设计参数使用。

2．仪具与材料本试验需要下列仪具与材料：（1）加载设施：载有铁块或集料等重物、后轴重不小于60kN的载重汽车一辆，作为加载设备。

在汽车大梁的后轴之后约80cm处，附设加劲小梁一根作反力架。

汽车轮胎充气压力0.50Mpa。

（2）现场测试装置，由千斤顶、测力计（测力环或压力表）及球座组成。

（3）刚性承载板一块，板厚20mm,直径30cm，直径两端设有立柱和可以调整高度的支座，供安放弯沉仪测头，承载板安放在土基表面上。

（4）路面弯沉仪两台，由贝克曼梁、百分表及支架组成。

（5）液压千斤顶一台，80~100kN，装有经过标定的压力表或测力环，其容量不小于土基强度，测定精度不小于计量程的1/100。

（6）秒表。

（7）水平尺。

（8）其它：细砂、毛刷、垂球、镐、铁锹、铲等。

3．方法与步骤1．准备工作（1）根据需要选择有代表性的测点，测点应位于水平的路基上，土质均匀，不含杂物；（2）仔细平整土基表面，撒燥洁净的细砂填平土基凹处，砂子不可覆盖全部土基表面避免形成一层。

（3）安置承载板，并用水平尺进行校正，使承载板置水平状态。

（4）将试验车置于测点上，在加劲小梁中部挂垂球测试，使之恰好对准承载板中心，然后收起垂球。

（5）在承载板上安放千斤顶，上面寸垫钢圆筒、钢板，并将球座置于顶部与加劲横梁接触。

如用测力环时，应将测力环置于千斤顶与横梁中间，千斤顶及寸垫物必须保持垂直，以免加压时千斤顶倾倒发生事故并影响测试数据的准确性。

（6）安放弯沉仪，将两台弯沉仪的测头分别置于承载板立柱的支座上，百分表对零或其他合适的初始位置上。

2．测试步骤（1）用千斤顶开始加载，注视测力环或压力表，至预压0.05Mpa，稳压1min,承载板与土基紧密接触，同时检查百分表的工作情况是否正常，然后放松千斤顶油门卸载，稳压1min后，将指针对零或记录初始读数。

承载板法测定土基回弹模量记录承载板法是一种常用的土壤力学性质测试方法，用于测定土基的回弹模量。

下面是一个关于承载板法测定土基回弹模量的记录例子，包括实验准备、实验步骤、实验结果与分析等。

【实验标题】承载板法测定土基回弹模量【实验目的】通过承载板法测定土基回弹模量，分析土壤的力学特性。

【实验仪器与材料】1.承载板装置，包括承载板和回弹距离测量仪；2. 土基样品，约5 cm厚度。

【实验准备】1.准备合适的实验场地，确保平坦且没有障碍物；2.准备满足实验要求的土基样品；3.校准回弹距离测量仪，确保测量准确；4.确保承载板装置完好无损。

【实验步骤】1.将承载板装置放置在选定的实验场地上，确保承载板与地面接触均匀稳定。

2.在承载板上放置土基样品，调整其位置，使其紧密贴合承载板。

3.开始进行回弹距离测量。

使用回弹距离测量仪，在承载板上标定初始位置（标记为A点）。

4.在承载板上施加向下的荷载，增加至预定的荷载水平，保持一段时间后，减小荷载并停止承载。

5.使用回弹距离测量仪，读取承载板上的回弹距离，并记录下来（标记为B点）。

6.重复步骤4和步骤5，逐步增加荷载，直到达到预定的最大荷载值。

7.移除荷载，将土基样品从承载板上取下。

8.将实验数据整理并计算回弹模量。

【实验结果与分析】经过承载板法测定土基的回弹模量并记录实验数据后，可以进行以下结果分析：1.绘制回弹距离与已知荷载的曲线图，通过曲线图观察回弹距离与荷载之间的关系。

2.计算回弹模量。

回弹模量可按以下公式计算：回弹模量=（荷载峰值-荷载初始）/（B点回弹距离-A点回弹距离）【实验注意事项】1.实验场地选择要平坦且没有障碍物，确保安全操作；2.土基样品应当具有典型性；3.回弹距离测量仪需要准确校正；4.实验过程中需有专人观察和记录数据；5.实验完善后应将实验场地恢复到原样。

以上是关于承载板法测定土基回弹模量的记录例子，该记录包含实验准备、实验步骤、实验结果与分析等内容，供参考使用。

回弹模量试验检测方法承载板法HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】一、承载板法1．目的和适用范围（1）本方法适用于在现场土基表面，通过承载板对土基逐级加载、卸载的方法，测出每级荷载下相应的土基回弹变形值，经过计算求得土基回弹模量。

（2）本方法测定的土基回弹模量可作为路面设计参数使用。

2．仪具与材料（1）加载设施:载有铁块或集料等重物、后轴重不小于60kN的载重汽车一辆。

在汽车大梁的后轴之后约80cm处，附设加劲小梁一根作反力架。

汽车轮胎充气压力为0．50MPa。

（2）现场测试装置，由千斤顶、测力计（测力环或压力表）及球座组成。

（3）刚性承载板一块，板厚20mm，直径为Φ30cm ，直径两端设有立柱和可以调整高度的支座供安放弯沉仪测头，承载板放在土基表面上。

（4）路面弯沉仪两台，由贝克曼梁、百分表及其支架组成。

（5）液压千斤顶一台，80～100KN，装有经过标定的压力表或测力环，其容量不小于土基强度，测定精度不小于测力什量程的1／1oo。

（6）秒表。

（7）水平尺。

（8）其他：细砂、毛刷、垂球、镐、铁锹、铲等。

3．试验前准备工作（1）根据需要选择有代表性的测点，测点应位于水平的路基上，土质均匀，不含杂物；（2）仔细平整土基表面，撒干燥洁净的细砂填平土基凹处，砂子不可覆盖全部土基表面避免形成一层。

（3）安置承载板，并用水平尺进行校正，使承载板置水平状态。

（4）将试验卒置于测点上，在加劲小梁中部悬挂垂球测试，使之恰好对准承载板中心，然后收起垂球。

（5）在承载板上安放千斤顶，上面衬垫钢圆筒，并将球座置于顶部与加劲横梁接触。

如用测力环时，应将测力环置于千斤顶与横梁中间，千斤顶及衬垫物必须保持垂直，以免加压时千斤顶倾倒发生事故并影响测试数据的准确性。

（6）安放弯沉仪，将两台弯沉仪的测头分别置于承载板立柱的支座上，百分表对零或其他合适的初始位置。

承载板法测定土基回弹模量检测报告一、引言回弹模量是土基强度的重要参数之一，对于土壤的工程性质和稳定性评估具有重要意义。

本实验运用承载板法对土基回弹模量进行检测，以获取土壤的力学性质和工程用途的可行性。

二、实验目的1.测定土基的回弹模量，评估土壤的强度特性；2.判断土基的质量，为工程建设提供可靠的依据。

三、实验原理承载板法是一种以静载方式进行的无破坏性测试方法，通过在土壤表面施加一定的荷载，观察土壤的回弹情况来评估土壤的力学性质。

回弹模量可以通过承载板法得到。

四、实验设备1.承载板：直径为D的钢质板；2.振动锤：用于施加动力冲击；3.刻度尺：用于测定回弹高度；4.标定曲线：用于计算土壤回弹模量。

五、实验步骤1.清理试验场地，确保表面平整无杂物；2.在待测土壤表面上选择试验点；3.将承载板放置在试验点上，并与土壤表面紧密接触；4.用振动锤施加荷载，在承载板上产生冲击；5.记录冲击前后的承载板高度差；6.根据标定曲线，计算回弹模量。

六、实验数据处理1.根据标定曲线，将回弹差值转化为回弹模量；2.根据统计方法，对回弹模量进行分析。

七、实验结果与分析根据实验获得的数据，计算得到不同试验点的土基回弹模量。

分析回弹模量的大小，判断土壤层的强度和质量。

八、结论通过承载板法测定土基回弹模量，能够获取土壤的力学性质和工程用途的可行性。

根据实验结果，可以对土壤进行质量评价，并为工程建设提供可靠的依据。

九、实验总结本次实验运用了承载板法对土基回弹模量进行了测定，通过分析回弹模量的大小，可以对土壤的强度特性和质量进行评估。

实验结束后，应及时清理试验场地，保持设备的完好，并对实验结果进行分析和总结，为后续工程建设提供参考。

在实验中，还要注意安全操作，保证实验人员和设备的安全。

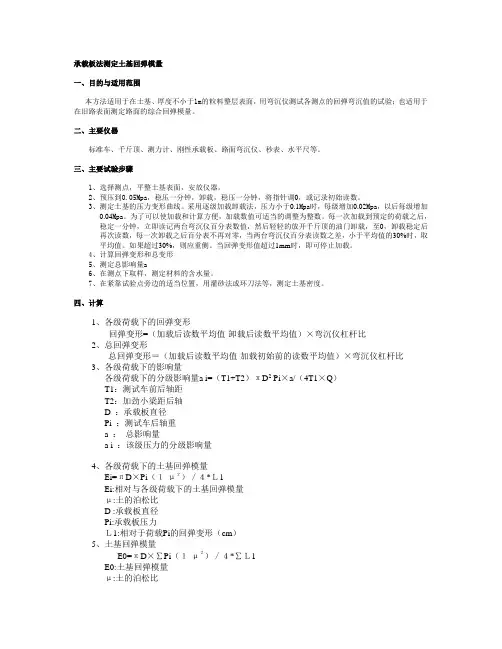

承载板法测定土基回弹模量一、目的与适用范围本方法适用于在土基、厚度不小于1m的粒料整层表面，用弯沉仪测试各测点的回弹弯沉值的试验；也适用于在旧路表面测定路面的综合回弹模量。

二、主要仪器标准车、千斤顶、测力计、刚性承载板、路面弯沉仪、秒表、水平尺等。

三、主要试验步骤1、选择测点，平整土基表面，安放仪器。

2、预压到0.05Mp a，稳压一分钟，卸载，稳压一分钟，将指针调0，或记录初始读数。

3、测定土基的压力变形曲线。

采用逐级加载卸载法，压力小于0.1Mp a时，每级增加0.02Mp a，以后每级增加0.04Mp a。

为了可以使加载和计算方便，加载数值可适当的调整为整数。

每一次加载到预定的荷载之后，稳定一分钟，立即读记两台弯沉仪百分表数值，然后轻轻的放开千斤顶的油门卸载，至0，卸载稳定后再次读数，每一次卸载之后百分表不再对零，当两台弯沉仪百分表读数之差，小于平均值的30%时，取平均值。

如果超过30%，则应重侧。

当回弹变形值超过1mm时，即可停止加载。

4、计算回弹变形和总变形5、测定总影响量a6、在测点下取样，测定材料的含水量。

7、在紧靠试验点旁边的适当位置，用灌砂法或环刀法等，测定土基密度。

四、计算1、各级荷载下的回弹变形回弹变形=（加载后读数平均值-卸载后读数平均值）×弯沉仪杠杆比2、总回弹变形总回弹变形＝（加载后读数平均值-加载初始前的读数平均值）×弯沉仪杠杆比3、各级荷载下的影响量各级荷载下的分级影响量a i=（T1+T2）πD2 Pi×a/（4T1×Q）T1：测试车前后轴距T2：加劲小梁距后轴D ：承载板直径Pi ：测试车后轴重a ：总影响量a i ：该级压力的分级影响量4、各级荷载下的土基回弹模量Ei=πD×Pi（１-μ２）／４*Ｌ1Ei:相对与各级荷载下的土基回弹模量μ:土的泊松比D :承载板直径Pi:承载板压力Ｌ1:相对于荷载Pi的回弹变形（cm）5、土基回弹模量E0=πD×∑Pi（１-μ２）／４*∑Ｌ1E0:土基回弹模量μ:土的泊松比D :承载板直径Pi:承载板压力Ｌ1:相对于荷载Pi的回弹变形（cm）五、注意。

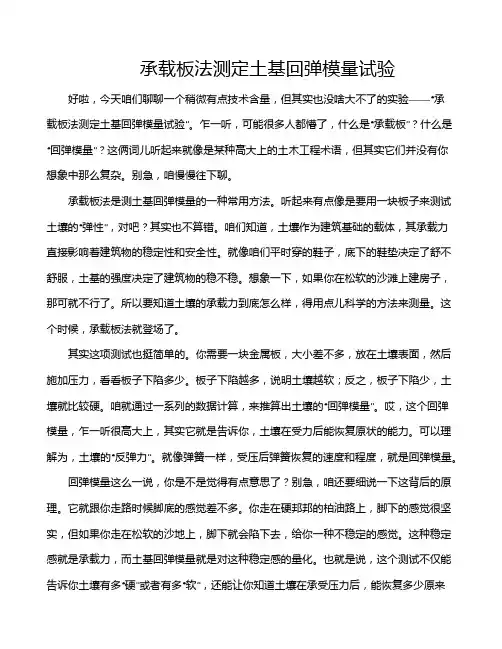

承载板法测定土基回弹模量试验好啦，今天咱们聊聊一个稍微有点技术含量，但其实也没啥大不了的实验——“承载板法测定土基回弹模量试验”。

乍一听，可能很多人都懵了，什么是“承载板”？什么是“回弹模量”？这俩词儿听起来就像是某种高大上的土木工程术语，但其实它们并没有你想象中那么复杂。

别急，咱慢慢往下聊。

承载板法是测土基回弹模量的一种常用方法。

听起来有点像是要用一块板子来测试土壤的“弹性”，对吧？其实也不算错。

咱们知道，土壤作为建筑基础的载体，其承载力直接影响着建筑物的稳定性和安全性。

就像咱们平时穿的鞋子，底下的鞋垫决定了舒不舒服，土基的强度决定了建筑物的稳不稳。

想象一下，如果你在松软的沙滩上建房子，那可就不行了。

所以要知道土壤的承载力到底怎么样，得用点儿科学的方法来测量。

这个时候，承载板法就登场了。

其实这项测试也挺简单的。

你需要一块金属板，大小差不多，放在土壤表面，然后施加压力，看看板子下陷多少。

板子下陷越多，说明土壤越软；反之，板子下陷少，土壤就比较硬。

咱就通过一系列的数据计算，来推算出土壤的“回弹模量”。

哎，这个回弹模量，乍一听很高大上，其实它就是告诉你，土壤在受力后能恢复原状的能力。

可以理解为，土壤的“反弹力”。

就像弹簧一样，受压后弹簧恢复的速度和程度，就是回弹模量。

回弹模量这么一说，你是不是觉得有点意思了？别急，咱还要细说一下这背后的原理。

它就跟你走路时候脚底的感觉差不多。

你走在硬邦邦的柏油路上，脚下的感觉很坚实，但如果你走在松软的沙地上，脚下就会陷下去，给你一种不稳定的感觉。

这种稳定感就是承载力，而土基回弹模量就是对这种稳定感的量化。

也就是说，这个测试不仅能告诉你土壤有多“硬”或者有多“软”，还能让你知道土壤在承受压力后，能恢复多少原来形态。

简单点儿说，土壤就像是个大大大弹簧，压一压它，它会反弹回去。

只不过，回弹的程度各不相同，这就是回弹模量。

好啦，说到这里，咱们可以换个角度想一想，承载板法到底有什么用。
