基于SG3525的PWM电机调速

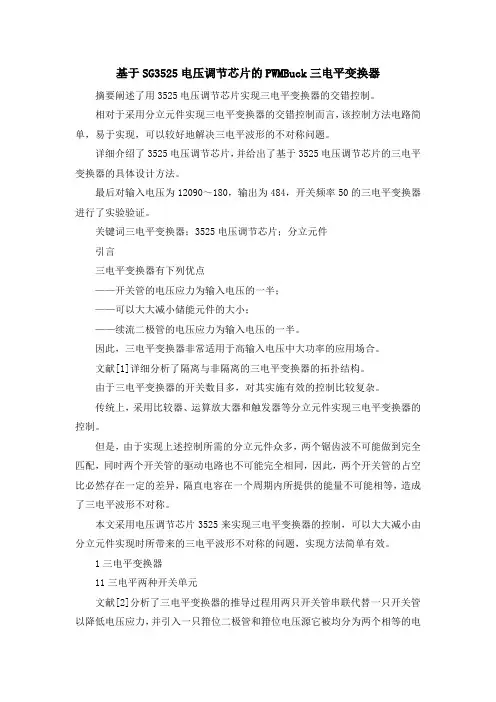

基于SG3525电压调节芯片的PWMBuck三电平变换器摘要阐述了用3525电压调节芯片实现三电平变换器的交错控制。

相对于采用分立元件实现三电平变换器的交错控制而言，该控制方法电路简单，易于实现，可以较好地解决三电平波形的不对称问题。

详细介绍了3525电压调节芯片，并给出了基于3525电压调节芯片的三电平变换器的具体设计方法。

最后对输入电压为12090～180，输出为484，开关频率50的三电平变换器进行了实验验证。

关键词三电平变换器；3525电压调节芯片；分立元件引言三电平变换器有下列优点——开关管的电压应力为输入电压的一半；——可以大大减小储能元件的大小；——续流二极管的电压应力为输入电压的一半。

因此，三电平变换器非常适用于高输入电压中大功率的应用场合。

文献[1]详细分析了隔离与非隔离的三电平变换器的拓扑结构。

由于三电平变换器的开关数目多，对其实施有效的控制比较复杂。

传统上，采用比较器、运算放大器和触发器等分立元件实现三电平变换器的控制。

但是，由于实现上述控制所需的分立元件众多，两个锯齿波不可能做到完全匹配，同时两个开关管的驱动电路也不可能完全相同，因此，两个开关管的占空比必然存在一定的差异，隔直电容在一个周期内所提供的能量不可能相等，造成了三电平波形不对称。

本文采用电压调节芯片3525来实现三电平变换器的控制，可以大大减小由分立元件实现时所带来的三电平波形不对称的问题，实现方法简单有效。

1三电平变换器11三电平两种开关单元文献[2]分析了三电平变换器的推导过程用两只开关管串联代替一只开关管以降低电压应力，并引入一只箝位二极管和箝位电压源它被均分为两个相等的电压源确保两只开关管电压应力均衡。

电路中开关管的位置不同，其箝位电压源与箝位二极管的接法也不同。

文中提取出两个三电平开关单元如下图1所示。

图1中，箝位二极管的阳极与箝位电压源的中点相连，称之为阳极单元；图1中，箝位二极管的阴极与箝位电压源的中点相连，称之为阴极单元。

学号：005广东石油化工学院毕业设计说明书基于SG3525的双闭环直流脉宽调速系统设计SG3525-based dual-loop design of DC PWM System学院计算机与电子信息学院专业电气工程及其自动化班级电气08-2 学生指导教师（职称）完成时间2012 年 3 月26 日至2012 年 6 月12 日广东石油化工学院毕业设计（论文）任务书院（系）：计算机与电子信息学院专业：电气工程及其自动化班级：电气08-2 学生：学号：一、毕业设计(论文)课题基于SG3525的双闭环直流脉宽调速系统设计二、毕业设计(论文)工作自2012 年 3 月26 日起至2012 年 6 月12日止三、毕业设计(论文)进行地点广东石油化工学院四、毕业设计(论文)的内容要求：本设计的内容是双闭环直流脉宽调速系统进行调速控制，并以SG3525及其扩展为核心设计直流调速的双闭环直流脉宽调速的硬件电路，系统电流反馈、速度反馈和脉冲输出控制、主电路等电路设计。

要求学生在实验室已经具备的实验设备基础上进行硬件的设计以及软件的设计，论文中要求阐述设计原理以及相应的硬件电路图。

设计控制，完成系统实验，实现系统的设计功能，提交完整的设计说明书。

指导教师接受设计论文任务开始执行日期2012 年 3 月26日学生签名摘要报告了直流调速系统具有调速范围广、精度高、动态性能好和易于控制等优点，所以在电气传动中获得了广泛应用的现状，并报告了脉宽调制器SG3525是一种性能优良，功能齐全、通用性强的单片集成PWM控制器，采用自关断器件的脉宽调速系统比相控系统具有更多的优越性，因而得到广泛应用的现状。

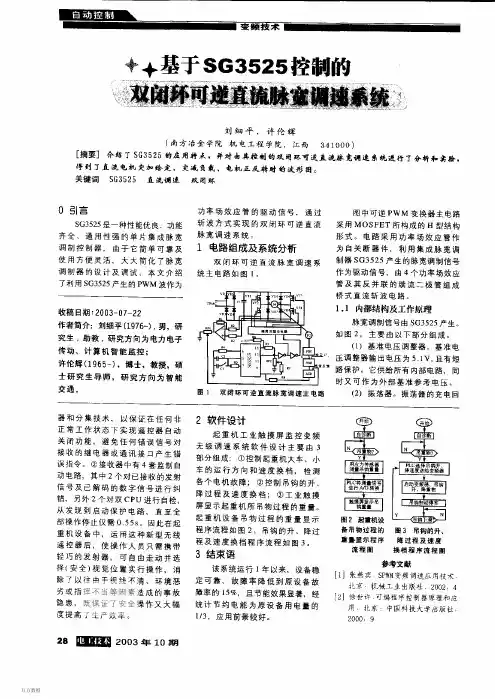

进行了对SG3525控制双闭环直流调速系统的调查，并详细分析了系统的原理及其静态和动态性能。

然后介绍了此芯片在可逆直流脉宽调速系统中的应用特点以及可逆直流调速的实现方法。

关键词SG3525 直流调速系统速度调节器电流调节器双闭环系统AbstractReport the dc speed control system has wide speed range, high accuracy, good dynamic performance and easy to control the advantages in electrical transmission, therefore won wide application status and report the pulse width omdulatros SG3525 is a fine performance, the function is all ready, strong commonality of monolithic integrated PWM controller, adopting the shutoff device speed system pulse-width than phased system has more advantages and widely used. The double closed loop control of SG3525 dc speed control system of investigation, and detailed analysis of the system of the principle and the static and dynamic performance. Then introduces the chip in reversible dc speed system pulse-width characteristics and application of reversible dc speed control method.Keywords: SG3525 Dc speed control system The speed regulator Current regulator Double closed loop system目录摘要 (I)第一章绪论 (1)直流调速概念 (1)直流调速系统的发展史 (1)研究双闭环直流调速系统的目的和意义 (2)脉宽调制器SG3525的现状和特点 (3)第二章直流调速系统 (4)直流调速系统的调速原理及性能指标 (4)直流调速系统的调速原理 (4)直流调速系统的性能指标 (5)动态性能指标 (6)电流、转速双闭环直流调速系统的理论分析 (8)双闭环调速的工作过程和原理 (8)双闭环直流调速系统的组成及其静特性 (8)双闭环直流调速系统的数学模型和动态性能分析 (12)双闭环直流调速系统的数学模型的建立 (12)起动过程分析 (12)动态抗干扰性分析 (15)调节器的工程设计方法 (15)PI调节器 (15)调节器的设计方法 (16)Ⅰ型系统与Ⅱ型系统的性能比较 (17)转速-电流调节器结构的确定 (18)调节器仿真 (18)第三章 PWM脉宽调制 (4)PWM基本介绍 (4)脉宽调制变换器 (4)桥式可逆PWM变换器 (6)第四章基于SG3525的直流脉宽调速的实验系统 (22)系统硬件构成 (22)主电路 (23)控制及保护电路 (23)检测回路 (24)脉宽调制器SG3525的应用特点及控制功能分析 (25)器件内部结构 (25)欠压锁定功能 (26)系统的故障关闭功能 (26)软起动功能 (26)其余各部分功能 (27)波形的产生及控制方式分析 (27)工作过程分析 (28)延时回路 (29)直流电动机转速控制及正反控制的实现 (29)双闭环可逆自动调速的实现 (30)主电路元件参数的选择 (30)实验结果分析 (30)结论 (31)致谢 (31)附录 (33)第一章绪论直流调速概念直流调速是指人为地或自动地改变直流电动机的转速,以满足工作机械的要求。

PWM控制芯片SG3525原理及应用SG3525是一种常用的PWM（脉宽调制）控制芯片，广泛应用于交流电源、逆变器、电机调速等领域。

本文将从原理、功能以及应用方面对SG3525进行详细介绍。

一、原理SG3525是一种集成电路芯片，通过调整其内部电路的工作状态来实现对输出信号的脉宽调制。

脉宽调制是一种调制技术，可以通过改变信号的脉冲宽度来改变信号的平均值。

在SG3525中，通过比较器和内部参考电压源实现了对输入信号进行比较和控制，从而实现对输出信号的脉宽调制。

SG3525的内部电路主要包括一个比较器、一个误差放大器、一个频率振荡器和一个输出驱动器。

误差放大器用于比较输入信号和反馈信号的差异，并生成一个误差信号，然后将误差信号传递给频率振荡器。

频率振荡器将误差信号转换为一系列的方波信号，并通过比较器进行比较。

比较器将方波信号与一个三角波信号进行比较，并生成一个PWM信号。

PWM信号经过输出驱动器放大后，可以用于驱动负载。

二、功能1.脉宽调制：SG3525可以实现对输出信号的脉宽调制，通过调整输入信号的脉冲宽度来改变输出信号的平均值。

这种技术可以用于实现直流至交流逆变器、交流电源等应用。

2.频率控制：SG3525内部集成一个可调的频率振荡器，可以通过外部电阻和电容调整振荡频率，从而适应不同应用的需求。

3.正反馈电流限制：SG3525具有一个正反馈电流限制功能，可以保护输出级的功率晶体管免受电流过大而损坏。

4.死区时间控制：SG3525可以通过外部电阻和电容调整死区时间，从而控制开关器件的切换时间，减少开关过渡过程中的损失。

三、应用1.交流电源：SG3525可以用于交流电源的脉宽调制，通过将直流电转换为交流电，从而实现对交流电源输出电压和频率的控制。

2.逆变器：SG3525可以通过脉宽调制技术实现对逆变器输出电压和频率的控制，将直流电转换为交流电，广泛应用于太阳能和风能转换系统。

3.电机调速：SG3525可以通过脉宽调制技术实现对电机转速的控制，通过调整脉冲宽度来改变电机的平均输出电压，从而实现电机的调速功能。

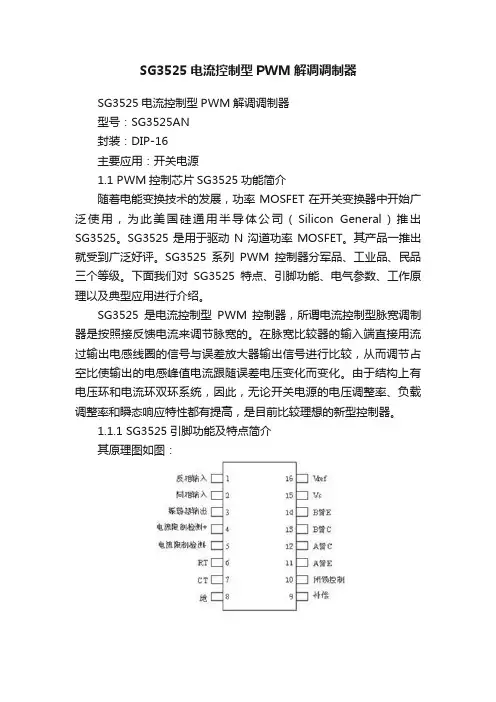

SG3525电流控制型PWM解调调制器型号：SG3525AN封装：DIP-16主要应用：开关电源1.1 PWM控制芯片SG3525功能简介随着电能变换技术的发展，功率MOSFET在开关变换器中开始广泛使用，为此美国硅通用半导体公司（Silicon General）推出SG3525。

SG3525是用于驱动N沟道功率MOSFET。

其产品一推出就受到广泛好评。

SG3525系列PWM控制器分军品、工业品、民品三个等级。

下面我们对SG3525特点、引脚功能、电气参数、工作原理以及典型应用进行介绍。

SG3525是电流控制型PWM控制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。

在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。

由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。

1.1.1 SG3525引脚功能及特点简介其原理图如图：1.Inv.input(引脚1)：误差放大器反向输入端。

在闭环系统中，该引脚接反馈信号。

在开环系统中，该端与补偿信号输入端（引脚9）相连，可构成跟随器。

2.Noninv.input(引脚2)：误差放大器同向输入端。

在闭环系统和开环系统中，该端接给定信号。

根据需要，在该端与补偿信号输入端（引脚9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。

3.Sync(引脚3)：振荡器外接同步信号输入端。

该端接外部同步脉冲信号可实现与外电路同步。

4.OSC.Output(引脚4)：振荡器输出端。

5.CT(引脚5)：振荡器定时电容接入端。

6.RT（引脚6）：振荡器定时电阻接入端。

7.Discharge(引脚7)：振荡器放电端。

该端与引脚5之间外接一只放电电阻，构成放电回路。

8.Soft-Start(引脚8)：软启动电容接入端。

PWM控制芯片SG3525原理及应用SG3525是一款经典的PWM控制芯片，具有广泛的应用领域。

本文将从原理和应用两个方面进行探讨，详细介绍SG3525的工作原理及在各个领域中的应用。

一、SG3525的工作原理SG3525是一款双路可调节PWM控制器芯片，由一对对称反馈比较器、三角波发生器、误差放大器、电压调节电路、电平移位电路和PWM输出级组成。

其工作原理如下：1.错误放大器：SG3525通过与输入信号进行比较，产生误差放大器输出的控制信号，以实现对输出波形的控制。

2.三角波发生器：通过内部电容和电阻的组合，生成一定幅值和频率的三角波信号，用于与错误放大器输出信号进行比较。

3.反馈比较器：SG3525具有一对对称的反馈比较器，将错误放大器输出信号与三角波信号进行比较，产生相应的控制信号。

4.电平移位电路：对反馈比较器的控制信号进行电平移位处理，以适应各种应用场景的控制要求。

5.PWM输出级：将经过电平移位的控制信号，经过输出级放大、滤波处理后，形成PWM信号。

二、SG3525的应用领域SG3525因其可靠性、稳定性以及功能强大而在电子领域应用广泛，以下是常见的应用领域及应用案例：1.开关电源：SG3525可以广泛应用于开关电源中，通过控制MOSFET等开关管的导通时间，实现对开关电源输出电压的稳定控制。

例如，SG3525可以用于UPS（不间断电源）的开关电源控制电路。

2.电动机驱动系统：SG3525可以用于电动机的速度和方向控制，通过控制PWM输出信号的占空比，实现电动机的转速和转向的控制。

例如，SG3525可以实现永磁直流电机的调速。

3.照明控制：SG3525可用于照明领域中的调光控制，通过控制PWM输出信号的占空比，实现对LED灯或者灯泡等照明设备的亮度调节。

4.变频调速系统：SG3525可以应用于交流电机的变频调速系统中，通过控制PWM输出信号的频率和占空比，实现对交流电机转速的精确控制。

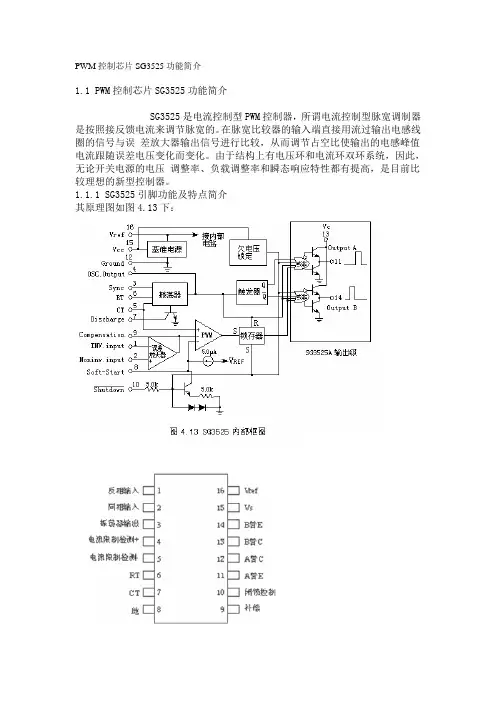

PWM控制芯片SG3525功能简介1.1 PWM控制芯片SG3525功能简介SG3525是电流控制型PWM控制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。

在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。

由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。

1.1.1 SG3525引脚功能及特点简介其原理图如图4.13下：1.Inv.input(引脚1)：误差放大器反向输入端。

在闭环系统中，该引脚接反馈信号。

在开环系统中，该端与补偿信号输入端（引脚9）相连，可构成跟随器。

2.Noninv.input(引脚2)：误差放大器同向输入端。

在闭环系统和开环系统中，该端接给定信号。

根据需要，在该端与补偿信号输入端（引脚9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。

3.Sync(引脚3)：振荡器外接同步信号输入端。

该端接外部同步脉冲信号可实现与外电路同步。

4.OSC.Output(引脚4)：振荡器输出端。

5.CT(引脚5)：振荡器定时电容接入端。

6.RT（引脚6）：振荡器定时电阻接入端。

7.Discharge(引脚7)：振荡器放电端。

该端与引脚5之间外接一只放电电阻，构成放电回路。

8.Soft-Start(引脚8)：软启动电容接入端。

该端通常接一只5 的软启动电容。

pensation(引脚9)：PWM比较器补偿信号输入端。

在该端与引脚2之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型调节器。

10.Shutdown(引脚10)：外部关断信号输入端。

该端接高电平时控制器输出被禁止。

该端可与保护电路相连，以实现故障保护。

11.Output A（引脚11）：输出端A。

引脚11和引脚14是两路互补输出端。

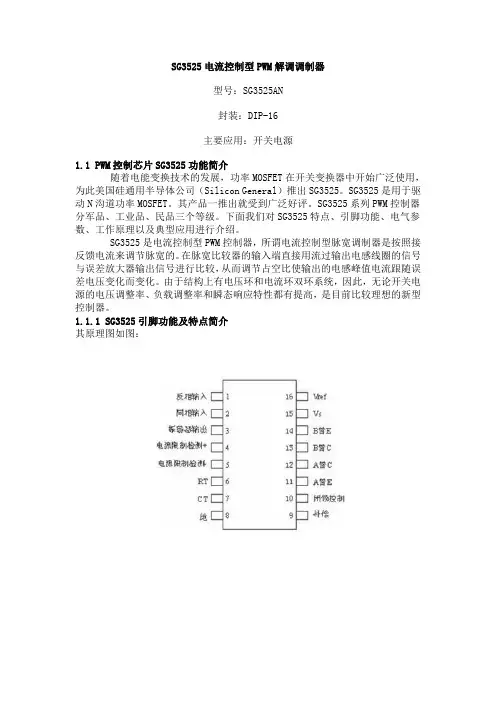

SG3525电流控制型PWM解调调制器SG3525电流控制型PWM解调调制器型号：SG3525AN封装：DIP-16主要应用：开关电源1.1 PWM控制芯片SG3525功能简介随着电能变换技术的发展，功率MOSFET在开关变换器中开始广泛使用，为此美国硅通用半导体公司（Silicon General）推出SG3525。

SG3525是用于驱动N沟道功率MOSFET。

其产品一推出就受到广泛好评。

SG3525系列PWM控制器分军品、工业品、民品三个等级。

下面我们对SG3525特点、引脚功能、电气参数、工作原理以及典型应用进行介绍。

SG3525是电流控制型PWM控制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。

在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。

由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。

1.1.1 SG3525引脚功能及特点简介其原理图如图：1.Inv.input(引脚1)：误差放大器反向输入端。

在闭环系统中，该引脚接反馈信号。

在开环系统中，该端与补偿信号输入端（引脚9）相连，可构成跟随器。

2.Noninv.input(引脚2)：误差放大器同向输入端。

在闭环系统和开环系统中，该端接给定信号。

根据需要，在该端与补偿信号输入端（引脚9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。

3.Sync(引脚3)：振荡器外接同步信号输入端。

该端接外部同步脉冲信号可实现与外电路同步。

4.OSC.Output(引脚4)：振荡器输出端。

5.CT(引脚5)：振荡器定时电容接入端。

6.RT（引脚6）：振荡器定时电阻接入端。

7.Discharge(引脚7)：振荡器放电端。

该端与引脚5之间外接一只放电电阻，构成放电回路。

闽南师范大学《电力电子技术》课程设计⏹设计题目：基于SG3525的直流电机调速电源PWM控制电路的设计与实现⏹*名：***学号：**********系别：物理与信息工程学院专业电气工程及其自动化年级：12级指导教师：刘丽媗老师2014年 12月 20 日目录一系统设计┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 21.设计目的┄┄┄┄┄┄┄┄┄┄┄┄┄ 22.设计要求┄┄┄┄┄┄┄┄┄┄┄┄┄2二电路设计原理┄┄┄┄┄┄┄┄┄┄┄┄1．系统原理┄┄┄┄┄┄┄┄┄┄┄┄┄ 32．方案比较及参数计算┄┄┄┄┄┄┄┄┄┄┄┄┄3，4，5，6，7 3．芯片介绍┄┄┄┄┄┄┄┄┄┄┄┄┄┄7，8，9三测试结果（波形，电压）┄┄┄┄┄┄┄┄┄┄┄┄1．实物图┄┄┄┄┄┄┄┄┄┄┄┄┄9，102．测试的波形┄┄┄┄┄┄┄┄┄┄┄11，12，133．实验结果分析及与理论对比┄┄┄┄┄14四．实验总结┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 14五．附录┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1.系统原理图┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄152.PCB图┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄163.原件清单┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄16，174.参考文献┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄17摘要:本次课程设计采用SG3525的理想控制直流电动机精确控制电路，该电路可防止过载，短路，PWM(脉宽) 调制范围可从0-100％的调整，PWM频率在100Hz- 5KHZ调节。

工作电压从+8 V~35V之间，最低电流消耗约为35毫安。

最大电流可以达到6.5A。

效率优于90％满负荷。

关键词： SG3525；PWM;直流电机。

一系统设计1 设计目的利用芯片SG3525产生PWM可调的电路，从而使直流电机实现调速。

2 设计要求（1）系统主要由集成芯片SG3525构成PWM电路，直流电机速度可调；（2）系统所需电源可由实验室现有学生电源提供；（3）完成相应的电路原理图设计、硬件电路设计和调试及相关结果测试；（4）完成课程设计报告撰写。

PWM控制芯片SG3525功能简介1.1 PWM控制芯片SG3525功能简介SG3525是电流控制型PWM控制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。

在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。

由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。

1.1.1 SG3525引脚功能及特点简介其原理图如图4.13下：1.Inv.input(引脚1)：误差放大器反向输入端。

在闭环系统中，该引脚接反馈信号。

在开环系统中，该端与补偿信号输入端（引脚9）相连，可构成跟随器。

2.Noninv.input(引脚2)：误差放大器同向输入端。

在闭环系统和开环系统中，该端接给定信号。

根据需要，在该端与补偿信号输入端（引脚9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。

3.Sync(引脚3)：振荡器外接同步信号输入端。

该端接外部同步脉冲信号可实现与外电路同步。

4.OSC.Output(引脚4)：振荡器输出端。

5.CT(引脚5)：振荡器定时电容接入端。

6.RT（引脚6）：振荡器定时电阻接入端。

7.Discharge(引脚7)：振荡器放电端。

该端与引脚5之间外接一只放电电阻，构成放电回路。

8.Soft-Start(引脚8)：软启动电容接入端。

该端通常接一只5 的软启动电容。

pensation(引脚9)：PWM比较器补偿信号输入端。

在该端与引脚2之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型调节器。

10.Shutdown(引脚10)：外部关断信号输入端。

该端接高电平时控制器输出被禁止。

该端可与保护电路相连，以实现故障保护。

11.Output A（引脚11）：输出端A。

引脚11和引脚14是两路互补输出端。

频率PWM控制均可调模块
【简要说明】
一、尺寸：55mmX42mmX30mm
二、主要芯片：SG3525
三、工作电压：直流8V~12V
四、最大工作电流200mA
五、输出电压5V
六、特点：
1、频率可调（100~10KHZ）
2、占空比可调（0%~100%）
3、带电源指示灯
4、可直接驱动IGBT
5、可间接控制直流电机调速
6、散热片可以更换
适用场合：单片机学习、电子竞赛、产品开发、毕业设计。

【图片展示】
【原理图】
【占空比】
占空比（Duty Cycle）有如下含义：１)在一串脉冲串中，正脉冲的持续时间与脉冲总周期的比值。

例如：脉冲宽度1μs，信号周期4μs的脉冲串，其占空比为0.25。

在开关电源测试中，占空比的定义就属于这一类。

下面是占空比
在其它场合的定义，供参考2)在一段连续工作时间内脉冲占用的时间与总时间的比值。

在CVSD调制（continuously variable slope delta modulation）中，比特“1”的平均比例（未完成）。

３)在周期型的现象中，现象发生的时间与总时间的比。

4)负载周期在中文成语中有句话可以形容：“三天打鱼，两天晒网”，则负载周期为0.60,暨：三天/(三天+二天)=3/(3+2)=0.6。

PWM控制器SG3525的调频原理SG3525是一种常用的PWM(Pulse Width Modulation)控制器，它可以用于调节或控制电路中的电压或电流，广泛应用于各种电力电子和开关电源控制电路中。

调频是SG3525实现PWM的一个重要原理，通过调整脉宽的频率来控制输出信号的频率和幅度。

调频原理的基本思想是改变PWM脉冲的宽度，从而改变输出信号的频率。

SG3525通过内部的电压比较器和计数器来实现这个功能。

在SG3525中，通过外部电容和电阻构成一个RC网络，来控制频率的调节范围。

当RC电路充电到一定电压后，与内部锯齿波发生器的比较器进行比较，触发计数器进行计数。

当计数器的数值达到预设值时，计数器复位并产生一个PWM脉冲。

调频原理的详细步骤如下：1.根据需求设计RC网络：调频的范围决定了RC网络的取值范围，通过调节RC网络的电容和电阻值来控制频率调节的范围。

2.设置参考电压：SG3525内部有一个参考电压，通过调节这个参考电压来改变输出信号的幅度。

3.锯齿波发生器：SG3525内部有一个由电流源和比较器组成的锯齿波发生器，通过调节电流源的大小来改变锯齿波的斜率和频率。

4.锯齿波与RC网络比较器：SG3525内部的锯齿波与RC网络的比较器进行比较。

当锯齿波的幅度超过RC网络所设定的电压时，比较器将会触发。

5.计数器：当比较器触发后，计数器开始计数。

计数器的计数范围决定了PWM的脉冲宽度范围。

6.输出脉冲：当计数器的值达到预设的脉冲宽度时，计数器将会复位并产生一个PWM脉冲。

通过以上步骤，SG3525就可以实现PWM输出信号的调频功能。

通过调节RC网络的值、参考电压和锯齿波发生器的参数，可以改变PWM脉冲的频率和幅度，从而实现对电路中电压或电流的调节或控制。

调频原理能够使SG3525在不同应用中灵活地调节输入和输出波形的频率和幅度，从而适应不同的电力电子和开关电源控制需求。

而且，SG3525在实际应用中还可以通过外部反馈电路来实现更加精确的调频控制。

我之浅谈“PWM控制器SG3525”Huangying Auspicious eagle electrinic technology一．概述SG3525是美国Silicon General公司推出的PWM控制器，它的输出级采用推挽电路，双通道输出，每一通道的驱动电流最大值达500mA，能够直接驱动功率GTR和功率MOSFET。

其工作频率高达400kHz，具有欠压关断、可编程软启动等特点。

SG3525是一种性能优良、功能齐全、通用性强的单片集成PWM控制器。

由于它简单、可靠及使用方便灵活，大大简化了脉宽调制器的设计及调试，因而被广泛应用于开关电源、电机调速等控制电路中。

二．框图简介图1管脚配置图图2内部详细功能框图三．功能介绍1.SG3525基本仿真原理图我们首先根据图3所示的推荐值，在saber平台上搭建SG3525的外围电路，如图4所示，输出PWM信号。

图3推荐工作条件图4SG3525PWM输出的基本电路执行Transient运行后，得到PWM信号，如下图5所示图5SG3525输出PWM信号图四．分析通过以上的简单介绍后，要想深入地理解和应用SG3525,我们需要弄明白以下几个问题：1)满足什么条件后，SG3525能正常工作？2)SG3525内部震荡信号频率fos，振荡器向外输出频率fosout,和pwm开关频率fs之间存在什么数量关系，各自频率大小分别由什么参数决定？3)输出2路pwm信号之间的死区时间是什么？死区时间大小由什么参数决定？4)输出PWM信号的幅度，由什么决定？5)如果检测到外部故障，如何锁闭PWM输出信号？五．解决疑问问题：1)满足什么条件后，SG3525能正常工作？分析：SG3525是单片集成的PWM信号控制芯片，和其他芯片一样，需要满足基本的两个原始条件：a.能源：即提供供电，如图4中的Vin,Vref,VC；b.时钟：就是振荡器要正常起振，如图4中的Rt,Ct构成外部振荡器；仿真如下图6和图7所示：图6图7如图6，只接了电源和振荡器，SG3525能工作，并且能够输出PWM信号（细心的你可能已经发现PWM信号不是常见的方波，而是尖脉冲信号。

指导教师评定成绩：审定成绩：重庆邮电大学自动化学院电气专业综合设计报告设计题目：基于SG3525的电机调速系统设计与实现设计时间: 2012年 10月重庆邮电大学自动化学院制目录摘要3绪论4第一章PWM调速控制概述51.1直流电机转速控制 (5)1.1.1直流电机转速控制类型 (5)1.1.2直流电动机转速的计算 (5)1.2PWM调速控制的原理 (5)1.3桥式电路的结构及原理 (6)第二章元器件选用与介绍82.1SG3525芯片的选用与介绍 (8)2.1.1 SG3525功能简介 (8)2.1.2 引脚功能及特点简介 (8)2.1.3 SG3525的工作原理 (10)2.1.4 KA3525 (11)2.2BTS7960/BTS7970芯片的选用与介绍 (11)2.2.1引脚分配 (12)2.2.2应用事例 (12)2.3LM2596 降压模块 (13)2.4LM2577升压模块 (15)2.5RS540直流电机的选择 (16)第三章电路设计173.1总体电路 (17)3.1.1电路特点 (17)3.1.2 控制电路结构原理图 (17)3.2电机驱动模块原理图 (18)3.3LM2596降压模块原理图 (19)3.4LM2577 升压模块原理图 (20)3.5整体实物图片 (21)第四章实验结果分析要求224.1一级速度时波形（PWM为100%时）： (22)4.2二级速度时波形（PWM约为25%时）： (23)第五章设计总结24参考文献25基于SG3525的电机调速系统设计与实现摘要近年来，随着科技的进步，电力电子技术得到了迅速的发展，直流电机得到了越来越广泛的应用。

直流它具有优良的调速特性，调速平滑、方便，调速范围广；过载能力大，能承受频繁的冲击负载，可实现频繁的无极快速起动、制动和反转；需要能满足生产过程自动化系统各种不同的特殊运行要求，从而对直流电机的调速提出了较高的要求，改变电枢回路电阻调速、改变电枢电压调速等技术已远远不能满足要求，这时通过PWM方式控制直流电机调速的方法应用而生。

SG3525单闭环直流调速系统结束语SG3525单闭环直流调速系统完美结束。

SG3525是一款功能齐全，通用性强的单片集成PWM芯片。

是美国通用电气公司的产品，具有直接驱动功率场效应管的能力，并具有内部基准源和运算放大器和欠压保护功能，因此SG3525的外围电路很简单。

本次主要是使我们对电工工具、电器元件及线路安装有一定的感性和理性认识;了解一些线路原理以及通过线路图安装、调试、维修的方法;对电工技术等方面的专业知识做初步的理解;培养和锻炼我们的实际动手能力，使我们的理论知识与实践充分地结合，做到不仅具有专业知识，而且还具有较强的实际操作能力，能分析问题和解决问题的高素质人才。
