雨水管管侧及管顶回填施工

25.00
800
35.35
1000
39.52
1200
43.30
当管道内径大于上表规定的管径时，实测渗水量应小于或等于按下式计算的允许渗水量：
Q=1.25D 式中 Q——允许渗水量，m3/(24h·km)；
D——管道内径的开根号，mm。
八、沟槽回填
在闭水试验合格后应及时进行沟槽回填。
回填砂采用分层回填，分层夯实，分层做密实度检测，每层回填 20cm。用打夯机振实，
第一次先施工平基砼，护管砼待管道安装后再进行施工。管道平基宜与井室基础同时浇筑， 砼施工时应支模，模板采用木模，支模时板与板之间应紧靠，两侧用木桩支撑牢固，以防止 漏浆挤模，自由高度超过 2 米时砼下槽采用溜槽下落，以防止砼分层离析，砼下槽后先用插 入式振捣器振实，然后用平板振捣器振捣再用人工整平抹光，浇捣后应及时做好湿养护，养 护采用人工浇水。
差按不超过 30cm 控制。
对于工作空间小，当打夯机无法作业时，可采用木夯或铁夯，每Байду номын сангаас回填厚度不得大于
20cm。
分段回填压实时，相邻段的接茬呈阶梯状，不得漏压。 采用压路机等机械压实时，碾压重迭宽度不得 20cm，为防止碾压时破坏管道，碾压时 不带震，其行驶速度按不超过 2km/h 控制。 对于井室周围回填，按下列方法进行： 浇筑检查井的混凝土强度达到设计规定强度后方可开始回填。 路面范围内的井室周围采用石灰土、砂、砂砾石等材料回填。回填宽度不小于 40cm。 井室周围的回填与管道沟槽回填同时进行，当不能同时进行时，则预留台阶形接茬。 道路路基范围内可能发生的综合管线管、井的回填、碾压以及余土外弃同雨水管道施 工工艺。 九、质量保证措施 1、沟槽开挖施工防雨 （1）雨季施工，尽量缩短开槽长度。同时充分考虑由于挖槽和堆土，破坏天然排水系 统后，及时做好地面雨水排除工作。 （2）雨季挖槽，采取措施，严防雨水进入沟槽。 （3）防止雨水进入沟槽，一般采取如下措施： ①沟槽四周的堆土缺口，堆叠土埂，使其闭合，必要时开挖排水沟把沟槽边的地表积水 引到其它低洼处。 ②堆土向槽一侧的边坡、铲平拍实，避免雨水冲塌。在暴雨季节，在堆土内侧挖排水沟， 将汇集的雨水引向槽外；如无条件引向槽外时，每 30m 左右作一泄水簸箕，有计划地将雨水 引入槽内，以免冲刷边坡，水簸箕的位置躲开坡度板。 ③挖槽见底后随即进行下一工序，否则，槽底以上要暂留 20cm 不挖，作为保护层。 ④下水道接通已有的管段，留在最后施工；或在枯水期先行接通，把管口封堵，将沟槽 认真回填夯实，以防水倒灌。沟槽原有线接通前，先叠筑防水坝，坝顶高度较施工期间最高 水位高出 0.5m。 2、管道安装的施工防雨 （1）雨期施工采取以下措施，防止泥土随雨水进入管道，尤其注意管径较小的管道。 （2）按土方雨期施工的要求，防止地面迳流雨水进入沟槽； （3）配合管道铺设，及时砌筑检查井和连接井； （4）凡暂时不接支线的预留管口，及时砌砖封口，以免泥砂流入管道中；

雨水管道施工作业指导书1 适用范围本作业指导书适用于公司所属项目雨水管道施工作业；项目部可根据项目特点、实际情况、规范标准变化等情况，适时修正完善相应内容，用于指导现场施工作业。

2 作业准备2.1 材料准备HDPE双壁波纹管、承插管、抱箍、螺纹钢、结构胶、中粗砂。

2.2 机械设备准备测量检验工具一览表设备与机具一览表2.3 施工条件2.3.1临时生产、生活区布置为了便于靠前指挥，协调处理各段的施工生产，更好的完成项目的既定目标，按照分期分段施工的原则，生活、办公用房屋根据现场的实际情况，采用租用临近施工场地居民楼的形式；临时加工棚、临时仓库、机械检修间采用临时搭建的工棚。

搭建临时设施将按照简易、实用、规整、文明的原则，布置必要的施工用生产临时设施。

2.3.2施工用电根据施工用电量计算，首先利用当地电网外接电力线路接入，保证电力供应，并配备总配电箱，采用三项五线制埋地敷设电缆。

施工现场严格按照三级配电，两级保护TN-S系统接线。

在总配电箱内将照明及动力线路分开。

各种机械动力电源及施工照明电源由分配电箱分别引入各自开关箱，配电箱内按“一机一闸一漏”装置配置。

2.3.3施工用水供暖管道施工用水主要为检查井砌筑、抹灰及控制扬尘洒水等。

现场配备洒水车，施工用水于使用运输车辆在固定地点运输。

2.4技术准备2.4.1研究和熟悉设计文件：做好图纸的领取、发放工作，在工程开工前组织有关人员学习设计文件，是为了对设计文件、图纸等资料进行了解和研究，使施工人员明确设计者的设计意图，熟悉设计图纸的细节，掌握设计人员收集的各种原始资料，对设计文件和图纸进行现场核对，结合现场实际情况采取有效措施，明确工艺流程。

2.4.2按照工程设计要求，项目部收集本工程所需的法律、法规、标准、规范、相关作业指导书。

按照交工技术规定准备好各种施工记录表格和相关监理监督表格。

组织全体管理人员进行现行规范、标准、规程以及上级部门所颁发的其它技术要求与规定的学习。

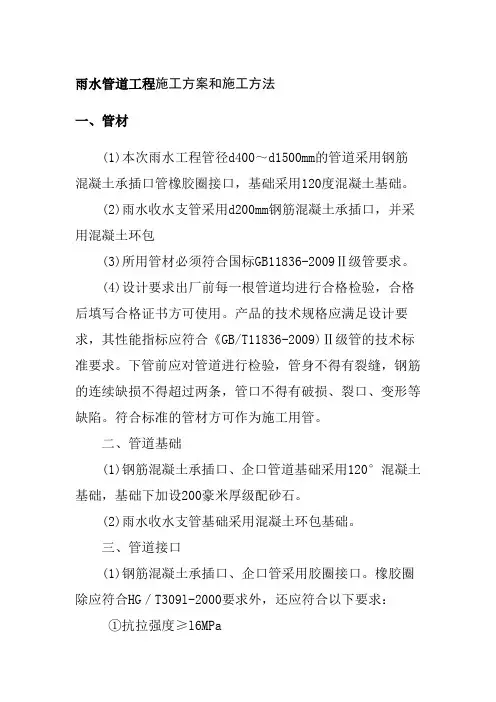

雨水管道工程施工方案和施工方法一、管材(1)本次雨水工程管径d400～d1500mm的管道采用钢筋混凝土承插口管橡胶圈接口，基础采用120度混凝土基础。

(2)雨水收水支管采用d200mm钢筋混凝土承插口，并采用混凝土环包(3)所用管材必须符合国标GB11836-2009Ⅱ级管要求。

(4)设计要求出厂前每一根管道均进行合格检验，合格后填写合格证书方可使用。

产品的技术规格应满足设计要求，其性能指标应符合《GB/T11836-2009)Ⅱ级管的技术标准要求。

下管前应对管道进行检验，管身不得有裂缝，钢筋的连续缺损不得超过两条，管口不得有破损、裂口、变形等缺陷。

符合标准的管材方可作为施工用管。

二、管道基础(1)钢筋混凝土承插口、企口管道基础采用120°混凝土基础，基础下加设200豪米厚级配砂石。

(2)雨水收水支管基础采用混凝土环包基础。

三、管道接口(1)钢筋混凝土承插口、企口管采用胶圈接口。

橡胶圈除应符合HG／T309l-2000要求外，还应符合以下要求：①抗拉强度≥l6MPa②邵氏硬度45-55③伸长率≥400％④外观应光滑平整，不得有气孔、裂缝、卷褶、破损、重皮等缺陷。

胶圈由管材生产厂家按规格配套供应。

施工接口时应使胶圈压缩均匀，避免出现胶圈扭曲、接口回弹等现象。

(2)管道与检查井的连接采用刚性连接，管口与检查井连接时，管口应凿毛、刷净、润湿后砌入井壁，然后再用水泥砂浆砌入井壁与管道的缝隙，将缝隙填满。

四、检查井及井盖(1)雨水检查井选用国标盖板式圆形、矩形砖砌雨水检查井。

预埋d400管道检查井尺寸为Φ1000mm；d800管道检查井尺寸为Φ1250mm预埋d1000管道检查井尺寸为Φ1500mm，预埋d1200管道检查井尺寸为2200×2200，预埋d1500管道检查井尺寸为2700×2050。

(2)检查井基础采用预制C20砼底扳，板厚200毫米．四周各高出井筒100毫米；底板采用Φ12@150双向配筋，钢筋置于底板上层，净保护层50毫米。

雨水顶管施工方案雨水顶管施工方案一、工程概述：该项目的施工内容主要是建设一套排水系统，包括雨水顶管、支管、阀门、排水口等，旨在有效地收集和排除建筑物内部、周边的雨水，确保建筑物的正常排水运行。

二、施工方案：1. 工作流程：（1）确定施工点位：在建筑物周边进行勘测，确定雨水顶管的位置，并标出施工点位。

（2）挖掘沟槽：根据设计要求，在施工点位开挖沟槽，确保管道的埋深符合规范要求。

（3）安装管材：将雨水顶管和支管根据设计要求进行正确拼接，并使用密封胶进行密封处理，保证管道连接的牢固和密封性。

（4）安装排水口：根据需要，安装排水口，并确保排水口的位置合理，并与管道连接良好。

（5）安装阀门：在需要的位置安装阀门，并确保其能起到控制流量的作用。

（6）检验和测试：对安装的管道进行检验和测试，确保其质量合格。

（7）填充沟槽：在管道安装完成后，进行沟槽的填充工作，确保地表恢复平整。

2.施工要点：（1）管道材料选择：根据建筑物的特点和使用要求，选择适合的管道材料，如PVC、HDPE等。

（2）施工过程中要注意防水、防渗漏，确保管道系统的密封性和稳定性。

（3）施工过程中要注意施工质量的控制，严格按照设计要求进行安装和连接。

（4）施工完工后，要进行管道的检测和测试，确保其质量合格，防止出现漏水等问题。

3.施工安全：（1）在施工前，要对施工现场进行安全检查，确保施工场地安全无隐患。

（2）施工人员必须佩戴安全帽、安全鞋，并遵守相关的安全操作规定，确保施工过程中的人身安全。

（3）施工现场设置警示标识，确保施工区域的安全，防止外来人员闯入。

四、施工时间及进度计划：本项目的施工时间预计为15天，具体进度安排如下：1.第1-3天：进行勘测和设计，确定施工点位，编制施工方案。

2.第4-8天：进行沟槽的挖掘和管道的安装工作。

3.第9-11天：进行排水口和阀门的安装，以及管道的检验和测试。

4.第12-15天：进行沟槽的填充和整理工作，确保地表的平整。
