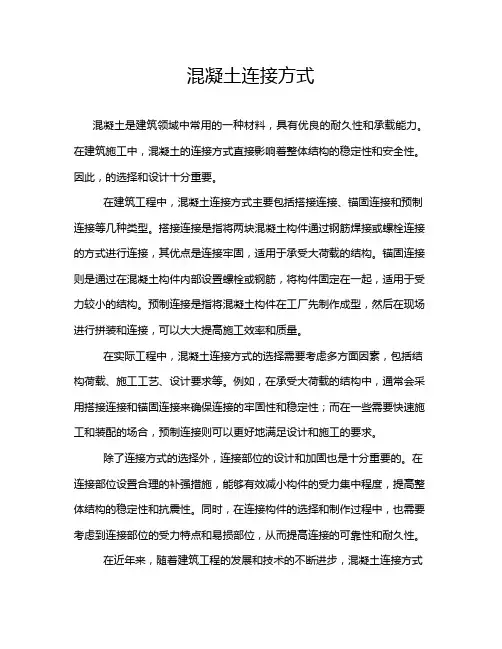

混凝土连接方式混凝土是建筑领域中常用的一种材料,具有优良的耐久性和承载能力。
在建筑施工中,混凝土的连接方式直接影响着整体结构的稳定性和安全性。
因此,的选择和设计十分重要。
在建筑工程中,混凝土连接方式主要包括搭接连接、锚固连接和预制连接等几种类型。
搭接连接是指将两块混凝土构件通过钢筋焊接或螺栓连接的方式进行连接,其优点是连接牢固,适用于承受大荷载的结构。
锚固连接则是通过在混凝土构件内部设置螺栓或钢筋,将构件固定在一起,适用于受力较小的结构。
预制连接是指将混凝土构件在工厂先制作成型,然后在现场进行拼装和连接,可以大大提高施工效率和质量。
在实际工程中,混凝土连接方式的选择需要考虑多方面因素,包括结构荷载、施工工艺、设计要求等。
例如,在承受大荷载的结构中,通常会采用搭接连接和锚固连接来确保连接的牢固性和稳定性;而在一些需要快速施工和装配的场合,预制连接则可以更好地满足设计和施工的要求。
除了连接方式的选择外,连接部位的设计和加固也是十分重要的。
在连接部位设置合理的补强措施,能够有效减小构件的受力集中程度,提高整体结构的稳定性和抗震性。
同时,在连接构件的选择和制作过程中,也需要考虑到连接部位的受力特点和易损部位,从而提高连接的可靠性和耐久性。
在近年来,随着建筑工程的发展和技术的不断进步,混凝土连接方式也在不断创新和改进。
例如,采用新型的连接材料和技术,可以提高连接部位的耐磨性和抗冲击性;采用智能化的监测系统,可以及时发现连接部位的变形和裂缝,从而实现对连接结构的及时维护和修复。
梳理一下本文的重点,我们可以发现,混凝土连接方式是建筑工程中一个重要的环节,直接关系到整体结构的安全性和稳定性。
在设计和施工过程中,需要结合具体的工程要求和实际情况,选择和设计合适的连接方式,从而确保混凝土结构的安全可靠性。
希望通过对混凝土连接方式的深入研究和探讨,可以为建筑工程的发展和进步提供一定的参考和借鉴。

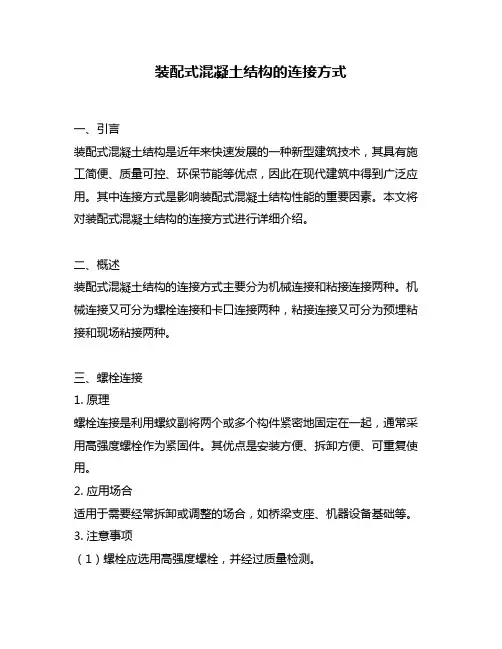

装配式混凝土结构的连接方式一、引言装配式混凝土结构是近年来快速发展的一种新型建筑技术,其具有施工简便、质量可控、环保节能等优点,因此在现代建筑中得到广泛应用。
其中连接方式是影响装配式混凝土结构性能的重要因素。
本文将对装配式混凝土结构的连接方式进行详细介绍。
二、概述装配式混凝土结构的连接方式主要分为机械连接和粘接连接两种。
机械连接又可分为螺栓连接和卡口连接两种,粘接连接又可分为预埋粘接和现场粘接两种。
三、螺栓连接1. 原理螺栓连接是利用螺纹副将两个或多个构件紧密地固定在一起,通常采用高强度螺栓作为紧固件。
其优点是安装方便、拆卸方便、可重复使用。
2. 应用场合适用于需要经常拆卸或调整的场合,如桥梁支座、机器设备基础等。
3. 注意事项(1)螺栓应选用高强度螺栓,并经过质量检测。
(2)螺栓的紧固力应符合设计要求,不能过紧或过松。
(3)螺栓连接需要使用扳手等工具进行拆卸,需要注意安全。
四、卡口连接1. 原理卡口连接是利用构件上的凸缘和凹槽相互咬合,使两个构件固定在一起。
其优点是结构简单、安装方便、不需要紧固件。
2. 应用场合适用于需要大面积拼装的场合,如墙板、楼板等。
3. 注意事项(1)卡口连接要求构件制作精度高,否则会影响咬合效果。
(2)卡口连接在拆卸时会产生较大的力矩,需要注意安全。
五、预埋粘接1. 原理预埋粘接是在混凝土浇筑前,在构件上预埋金属或塑料插座,并在现场将插座与另一构件粘接在一起。
其优点是连接强度高、密封性好、外观美观。
2. 应用场合适用于混凝土结构中需要预留孔洞的构件间连接,如管道支架等。
3. 注意事项(1)插座应选用质量可靠的材料,并经过质量检测。
(2)粘接剂应选用专用粘接剂,并按照规定的比例进行混合。
六、现场粘接1. 原理现场粘接是在构件安装后,将两个构件表面涂上粘接剂,使其在一定时间内固化成为一个整体。
其优点是适用范围广、连接强度高、密封性好。
2. 应用场合适用于需要在现场进行连接的构件,如梁柱连接等。

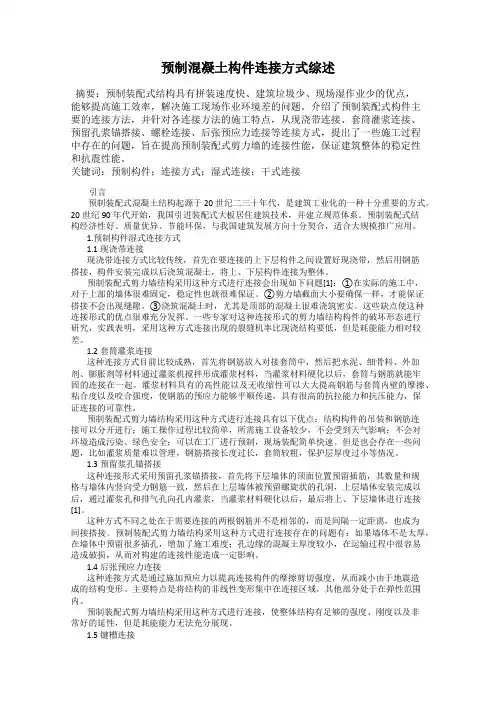

预制混凝土构件连接方式综述摘要:预制装配式结构具有拼装速度快、建筑垃圾少、现场湿作业少的优点,能够提高施工效率,解决施工现场作业环境差的问题。
介绍了预制装配式构件主要的连接方法,并针对各连接方法的施工特点,从现浇带连接、套筒灌浆连接、预留孔浆锚搭接、螺栓连接、后张预应力连接等连接方式,提出了一些施工过程中存在的问题,旨在提高预制装配式剪力墙的连接性能,保证建筑整体的稳定性和抗震性能。
关键词:预制构件;连接方式;湿式连接;干式连接引言预制装配式混凝土结构起源于20世纪二三十年代,是建筑工业化的一种十分重要的方式。
20世纪90年代开始,我国引进装配式大板居住建筑技术,并建立规范体系。
预制装配式结构经济性好、质量优异、节能环保,与我国建筑发展方向十分契合,适合大规模推广应用。
1.预制构件湿式连接方式1.1现浇带连接现浇带连接方式比较传统,首先在要连接的上下层构件之间设置好现浇带,然后用钢筋搭接,构件安装完成以后浇筑混凝土,将上、下层构件连接为整体。
预制装配式剪力墙结构采用这种方式进行连接会出现如下问题[1]:①在实际的施工中,对于上部的墙体很难固定,稳定性也就很难保证。
②剪力墙截面大小要确保一样,才能保证搭接不会出现缝隙。
③浇筑混凝土时,尤其是顶部的混凝土很难浇筑密实。
这些缺点使这种连接形式的优点很难充分发挥。
一些专家对这种连接形式的剪力墙结构构件的破坏形态进行研究,实践表明,采用这种方式连接出现的裂缝机率比现浇结构要低,但是耗能能力相对较差。
1.2套筒灌浆连接这种连接方式目前比较成熟,首先将钢筋放入对接套筒中,然后把水泥、细骨料、外加剂、膨胀剂等材料通过灌浆机搅拌形成灌浆材料,当灌浆材料硬化以后,套筒与钢筋就能牢固的连接在一起。
灌浆材料具有的高性能以及无收缩性可以大大提高钢筋与套筒内壁的摩擦、粘合度以及咬合强度,使钢筋的预应力能够平顺传递,具有很高的抗拉能力和抗压能力,保证连接的可靠性。
预制装配式剪力墙结构采用这种方式进行连接具有以下优点:结构构件的吊装和钢筋连接可以分开进行;施工操作过程比较简单,所需施工设备较少,不会受到天气影响;不会对环境造成污染、绿色安全;可以在工厂进行预制,现场装配简单快速。
第十一章混凝土结构第一节混凝土结构材料一、混凝土结构概述(一)混凝土结构的一般概念普通混凝土是由一定比例的水泥、砂、石和水经拌和、浇注、振捣、养护,逐步凝固硬化形成的人工石材,简称“砼”。
(a) 素混凝土基础(b) 钢筋混凝土梁(c) 预应力混凝土空心板(d) 钢骨混凝土柱(e) 钢管混凝土柱图11-1 常见的混凝土结构形式图11-1 常见的混凝土结构形式受压区受拉区受压区受拉钢筋受拉区(混凝土裂缝)图11-2 素混凝土和钢筋混凝土简支梁受压钢筋图11-3 钢筋混凝土柱图11-2 素混凝土和钢筋混凝土简支梁图11-3 钢筋混凝土柱1.楼板(楼层板、屋面板)2.梁(主梁、次梁)3.柱4.墙5.基础上柱边梁下柱基础楼板主梁次梁(二)混凝土结构的组成图11-4 混凝土结构组成示意二、混凝土(一)混凝土的强度1.混凝土立方体抗压强度fcu与混凝土的强度等级我国《混凝土结构设计规范》(GB50010)规定,混凝土按其立方体抗压强度标准值fcu,k的大小划分为14个强度等级,分别为C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75和C80。
2.混凝土轴心抗压强度(棱柱体抗压强度)fc3.混凝土轴心抗拉强度ft(二)混凝土的变形表11-1 混凝土强度标准值(N/mm2)项次符号混凝土强度等级C15C20C25C30C35C40C45C50C55C60C65C70C75C801fc,k10.013.416.720.123.426.829.632.435.538.541.544.547.552.52ft,k1.27 1.54 1.782.01 2.20 2.40 2.51 2.65 2.74 2.85 2.933.00 3.05 3.10三、钢筋(一)钢筋的种类AAD DDA-ADD钢绞线刻痕钢丝螺旋肋钢丝图11-5 钢绞线与钢丝图11-5 钢绞线与钢丝(二)钢筋与混凝土的共同工作1.钢筋与混凝土的粘结作用2.保证钢筋和混凝土间粘结的措施(1)基本锚固长度(2)钢筋的弯钩(3)钢筋的连接1)绑扎搭接连接2)机械连接接头3)焊接接头5d135°DD=4d(HRB335)5d(HRB400 RRB400)5dddd5dd(a) 末端带弯钩的机械锚固端(b) 末端双面贴焊钢筋的机械锚固端(c) 末端与方形钢板穿孔塞焊的机械锚固端图11-6 钢筋机械锚固的形式图11-6 钢筋机械锚固的形式(a) 手工弯标准钩(b) 机械弯标准钩≥2.5d6.25dd≥2.5dd图11-7 光面钢筋弯钩3d≥1.3l 1≥0.3l 1图11-8 钢筋绑扎搭接接头连接区段l 1图11-7 光面钢筋弯钩图11-8 钢筋绑扎搭接接头连接区段搭接处箍筋间距s≤5d且≤100mm图11-9 受拉钢筋搭接处箍筋设置图11-9 受拉钢筋搭接处箍筋设置第二节钢筋混凝土结构基本构件及其受力特点一、钢筋混凝土受弯构件(一)受弯构件的定义和类型混凝土压坏混凝土压坏(a) 正截面破坏(b) 斜截面破坏PPPP图11-10 受弯构件的破坏形式受压区中和轴受拉区受拉钢筋受压区受拉区受拉钢筋中和轴受压钢筋中和轴受拉钢筋图11-11 梁和板的横截面(a)(b) (c)图11-11 梁和板的横截面(二)受弯构件的截面形式及尺寸(b) T形梁图11-12 梁的截面形式受拉钢筋(a) 单筋矩形梁中和轴受压区(c) 工字梁受拉钢筋中和轴受压区中和轴受拉钢筋受压钢筋受压区(d) 十字梁 受拉钢筋中和轴受压区受拉钢筋受压区中和轴中和轴受压区受拉钢筋(e) 花篮梁 (f) 倒T形梁图11-12 梁的截面形式1.梁的截面形式及尺寸2.板的截面形式及板的厚度受压区受拉钢筋受压区受压区受拉钢筋(a) 矩形板 (b) 空心板(c) 槽形板图11-13 板的截面形式受拉钢筋图11-13 板的截面形式3.梁、板的支承长度(三)受弯构件的钢筋1.梁中钢筋124343213421图11-14 梁中钢筋骨架及配筋图箍筋架立钢筋弯起钢筋受力钢筋图11-14 梁中钢筋骨架及配筋图(1)纵向受力钢筋≥30≥1.5d保护层厚度≥25≥d≥25≥d≥25≥d保护层厚度保护层厚度图11-15 受力钢筋的排列图11-15 受力钢筋的排列表11-5 纵向受力钢筋的混凝土保护层最小厚度(mm)环境类别板、墙、壳梁柱≤C20C25~C50≥C45≤C20C25~C45≥C50≤C20C25~C45≥C50一201515302525303030二a-2020-3030-3030 b-2520-3530-3530三-3025-4035-4035(2)弯起钢筋≥50≤s max≥50≤s max ≤s max≤s max图11-16 弯起钢筋的布置图11-16 弯起钢筋的布置(3)箍筋(a) 单肢箍筋 (b) 双肢箍筋 (d) 复合箍筋 (d) 开口式箍筋图11-17 箍筋的形式和肢数图11-17 箍筋的形式和肢数≥50≤s max≥50≤s max≥50≤s max≥50≤s maxs≤10d 图11-18 箍筋的布置图11-18 箍筋的布置(4)架立钢筋(5)梁侧构造钢筋≤200≤200≤200≤200h w ≥450拉筋或纵向构造钢筋图11-19 腰筋和拉筋图11-19 腰筋和拉筋2.板中的钢筋受力钢筋分布钢筋分布钢筋受力钢筋图11-20 板的配筋图11-20 板的配筋(2)板的分布钢筋(1)板的受力钢筋二、钢筋混凝土受压构件图11-21 受压构件的分类(c) 双向偏心受压(b) 单向偏心受压(a) 轴心受压图11-21 受压构件的分类(一)受压的概念(二)受压构件的截面形式及尺寸(三)材料强度要求(四)柱中钢筋1.纵筋箍筋复合箍筋350350b <400350拉筋b <400h<600b <400600<h<1000600<h<10001000<h<1500复合箍筋2.箍筋不应采用内折角不应采用内折角图11-23 复杂截面的箍筋形式图11-23 复杂截面箍筋形式三、钢筋混凝土受扭构件(一)受扭的概念(二)受扭构件的钢筋PPHHMPM柱边梁楼面梁图11-24 受扭构件示例(a) 吊车梁(b) 框架边梁图11-24 受扭构件示例135°45°10d图11-25 受扭构件的配筋图11-25 受扭构件的配筋四、预应力混凝土构件概述(一)预应力混凝土的基本概念N NPPPPNN(b) 荷载作用(a) 预应力作用 (c) 预应力与荷载共同作用图11-26 预应力混凝土简支梁的受力情况图11-26 预应力混凝土简支梁的受力情况预应力混凝土结构的优点:1.自重轻,节约工程材料2.改善结构的耐久性3.提高结构的抗疲劳性能4.增强结构或构件的抗剪能力(二)预应力的施加方法1.先张法横梁固定端台座伸长张拉临时固定钢筋压缩压缩图11-27 先张法主要工序示意图图11-27 先张法主要工序示意图2.后张法锚固钢筋伸长混凝土压缩灌浆孔灌浆孔图11-28 后张法主要工序示意图图11-28 后张法主要工序示意图第三节钢筋混凝土梁板结构一、概述(一)钢筋混凝土楼盖的类型(二)现浇楼盖的类型图11-29 肋梁楼盖图11-30 无梁楼盖板次梁主梁柱板主梁柱密肋板梁梁图11-31 井字楼盖图11-32 密肋楼盖二、整体式单向板肋梁楼盖的构造(一)结构平面布置及梁、板截面尺寸(二)板的配筋构造1.受力钢筋的布置方式l/7l/10l/6al/5l/10l/7l/6a a l/6l/5≥120≥≥120≥hl b l b ll/10l/7l/6a al/6l/6a l/5(a)(b)l/6l/6l a图11-33 连续板的配(a) 一端弯起(b) 两端弯起al /6al /5l /10aal /6l /5l /7aaaal /5l /7aaaa≥120≥lblbllbla a l /6l /6a l /5(c) 分离式l /6l /6l /5l a图11-33 连续板的配筋方式(b) 两端弯起2.构造钢筋(1)与梁垂直的上部构造钢筋次梁主梁每米长度中不少于5根直径8mm的钢筋板的受力筋图11-34 板中与梁垂直的上部构造钢筋l 0/4l 0/4图11-34 板中与梁垂直的上部构造钢筋(2)嵌入砌体墙内板的上部构造钢筋(3)分布钢筋≥≥ln/4ln/7aa≥l n/7a a aa分布筋?6@25l n次梁主梁受力筋双向?8@200图11-35 单向板中的构造钢筋≥?8@2≥1/3跨中受力筋图11-35 单向板中的构造钢筋(三)次梁的配筋构造架立筋兼负筋≥20d5050≥A s /4≥A s /2≥A s /2≥A s /4h1/5l +20d1/3l1/5l +20d 2h 1/3l20d20dl n1l n2图11-36 次梁的钢筋布置l a h 鸭筋1212图11-36 次梁的配筋布置(四)主梁的配筋构造(a) 附加箍筋附加箍筋传递集中荷载的位置图11-37 附加横向钢筋附加吊筋传递集中荷载的位置h 1b s20d20d50(b) 附加吊筋h 150图11-37 附加横向钢筋三、整体式双向板肋梁楼盖的构造四、楼梯(一)现浇楼梯的类型和组成(二)现浇楼梯的构造1.板式楼梯(a) 弯起式配筋(b) 分离式配筋l n /6l n /4l n /6l n /4l nl 1/4l 1每步一根分布筋图11-38 板式楼梯的配筋l a楼梯平台2.梁式楼梯l nl n /4l n /4分布筋受力筋受力筋(每步不少于2?6)分布筋(不少于?6@250)cb图11-39 踏步板的配筋图11-39 踏步板的配筋l al a s图11-40 斜梁的配筋图11-40 斜梁的配筋五、雨篷hbl6060l a雨篷梁雨篷板受力筋分布筋图11-41 雨篷的配筋图11-41 雨篷的配筋第四节钢筋混凝土框架结构一、多层框架结构的类型与布置(一)框架结构的类型(二)框架结构的布置(a) 横向承重框架(c) 双向承重框架图11-42 承重框架布置方案(b) 纵向承重框架(d) 双向承重框架图11-42承重框架布置方案二、无抗震设防要求框架构造(一)梁柱截面的选择1.截面形状2.初选截面尺寸(二)节点的构造要求。
《混凝土结构设计规范》GB50010-20102引用标准名录1 《工程结构可靠性设计统一标准》GB 501532 《建筑结构可靠度设计统一标准》GB500683 《建筑结构荷载规范》GB 500094 《建筑抗震设计规范》GB 500115 《民用建筑热工设计规范》GB 501766 《混凝土结构工程施工规范》GB 50×××793 基本设计规定3.1 一般规定3.1.1 混凝土结构设计应包括下列内容:1 结构方案设计,包括结构选型、传力途径和构件布置;2 作用及作用效应分析;3 结构构件截面配筋计算或验算;4 结构及构件的构造、连接措施;5 对耐久性及施工的要求;6 满足特殊要求结构的专门性能设计。
3.1.2 本规范采用以概率理论为基础的极限状态设计方法,以可靠指标度量结构构件的可靠度,采用分项系数的设计表达式进行设计。
3.1.3 混凝土结构的极限状态设计应包括:1 承载能力极限状态:结构或结构构件达到最大承载力、出现疲劳破坏或不适于继续承载的变形,或结构的连续倒塌;2 正常使用极限状态:结构或结构构件达到正常使用或耐久性能的某项规定限值。
3.1.4 结构上的直接作用(荷载)应根据现行国家标准《建筑结构荷载规范》GB 50009 及相关标准确定;地震作用应根据现行国家标准《建筑抗震设计规范》GB 50011 确定。
间接作用和偶然作用应根据有关的标准或具体条件确定。
直接承受吊车荷载的结构构件应考虑吊车荷载的动力系数。
预制构件制作、运输及安装时应考虑相应的动力系数。
对现结构,必要时应考虑施工阶段的荷载。
3.1.5 混凝土结构的安全等级和设计使用年限应符合现行国家标准《工程结构可靠性设计统一标准》GB 50153 的规定。
混凝土结构中各类结构构件的安全等级,宜与整个结构的安全等级相同。
对其中部分结构构件的安全等级,可根据其重要程度适当调整。
对于结构中重要构件和关键传力部位,宜适当提高其安全等级。

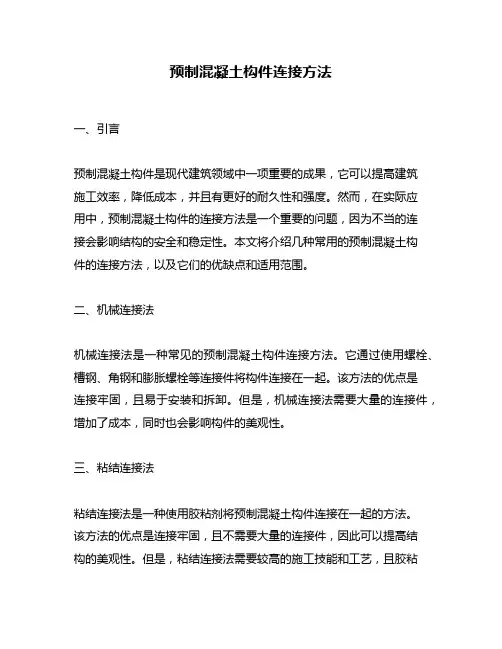

预制混凝土构件连接方法一、引言预制混凝土构件是现代建筑领域中一项重要的成果,它可以提高建筑施工效率,降低成本,并且有更好的耐久性和强度。
然而,在实际应用中,预制混凝土构件的连接方法是一个重要的问题,因为不当的连接会影响结构的安全和稳定性。
本文将介绍几种常用的预制混凝土构件的连接方法,以及它们的优缺点和适用范围。
二、机械连接法机械连接法是一种常见的预制混凝土构件连接方法。
它通过使用螺栓、槽钢、角钢和膨胀螺栓等连接件将构件连接在一起。
该方法的优点是连接牢固,且易于安装和拆卸。
但是,机械连接法需要大量的连接件,增加了成本,同时也会影响构件的美观性。
三、粘结连接法粘结连接法是一种使用胶粘剂将预制混凝土构件连接在一起的方法。
该方法的优点是连接牢固,且不需要大量的连接件,因此可以提高结构的美观性。
但是,粘结连接法需要较高的施工技能和工艺,且胶粘剂的质量和使用寿命也会影响连接的牢固性和稳定性。
四、焊接连接法焊接连接法是一种使用焊接技术将预制混凝土构件连接在一起的方法。
该方法的优点是连接牢固,且不需要大量的连接件,同时也可以提高结构的美观性。
但是,焊接连接法需要较高的施工技能和工艺,同时也会对混凝土构件的质量产生影响。
五、榫卯连接法榫卯连接法是一种使用榫和卯将预制混凝土构件连接在一起的方法。
该方法的优点是连接牢固,且不需要大量的连接件,同时也可以提高结构的美观性。
但是,榫卯连接法需要较高的施工技能和工艺,同时也会对混凝土构件的质量产生影响。
六、拉伸杆连接法拉伸杆连接法是一种使用拉伸杆将预制混凝土构件连接在一起的方法。
该方法的优点是连接牢固,且易于安装和拆卸。
但是,拉伸杆连接法需要大量的连接件,增加了成本,同时也会影响构件的美观性。
七、结论预制混凝土构件的连接方法有多种,每种方法都有其优缺点和适用范围。
因此,在实际应用中,需要根据具体情况选择合适的连接方法,以确保结构的安全和稳定性。
同时,还需要注意施工技能和工艺,以及连接件和胶粘剂的质量和使用寿命,以提高连接的牢固性和稳定性。
装配式混凝土结构连接方式一、概述国内外的研究人员和工程设计人员依据桥型特点、施工条件和所处环境等因素,对预制拼装墩柱(包含立柱及盖梁)连接构造提出很多类型.主要可归结为有粘结后张预应力钢绞线(精扎螺纹钢)、灌浆套筒连接、波纹管连接、湿接缝连接、插槽式连接、承插式连接以及混合式连接等.由此实现了预制墩柱之间、预制墩身与盖梁、预制墩身与承台的连接,而拼装接触面采用砂浆垫层或环氧胶接缝.预制构件的连接方式需根据结构形式、抗震设防烈度、施工、运输、拼装等因素综合考虑,主要连接方式如下表所示.表 1.1装配式结构预制构件间主要连接方式根据国内外的试验研究及应用调研,通过上述几种连接构造的对比,考虑到国外既有经验的可靠度及国内理念接受度 ,国内城市桥梁快速连接接头多选用灌浆套筒连接构造.表3.2.4 各种连接构造比较灌浆套筒和灌浆金属波纹管技术是目前国内装配式建筑竖向连接常用的两种方式.虽然灌浆金属波纹管相对于灌浆套筒存在较大优势,但是它不如灌浆套筒设置灵活,且钢筋的插入深度比灌浆套筒钢筋插入深度长1倍多,构件过长的外露钢筋加大了吊装、运输过程中的弯折、损坏风险.相比较而言,钢筋套筒灌浆连接技术更加成熟,适用于较大直径钢筋的连接;广泛应用于装配式混凝土结构中剪力墙、柱等纵向受力钢筋的连接.钢筋浆锚搭接连接适用于较小直径的钢筋(d≤20米米)的连接,连接长度较大,不适用于直接承受动力荷载构件的受力钢筋连接.国内应用较多的连接方式为灌浆套筒连接.对于灌浆套筒连接,套筒腔体内部灌浆密实是灌浆套筒连接有效的先决条件,国内外试验室内的灌浆套筒连接是十分有效的,然而受工地现场施工人员素质等因素的影响,腔体密实难以保证,且目前缺乏有效的检测手段,验收时也没有足够依据.因此,应加强施工人员技术培训,同时健全监督监管体系.(市市政设计院)二、构件连接方式2.1灌浆套筒连接套筒灌浆技术的定义为:钢筋套筒灌浆连接技术是指带肋钢筋插入内腔为凹凸表面的灌浆套筒,通过向套筒与钢筋的间隙灌注专用高强水泥基灌浆料,灌浆料凝固后将钢筋锚固在套筒内实现针对预制构件的一种钢筋连接技术.无收缩灌浆料是以高强度材料作为骨料(如:石英砂、金刚砂等),以水泥、灌浆母料等为介质,辅以高流态、微膨胀、防离析等外加剂(如:减水剂)配制而成.钢筋套筒灌浆连接施工流程主要包括:预制构件在工厂完成套筒与钢筋的连接、套筒在模板上的安装固定和进出浆管道与套筒的连接,在建筑施工现场完成构件安装、灌浆腔密封、灌浆料加水拌合及套筒灌浆.2.1.1全灌浆套筒▲灌浆套筒连接模型示意图▲现场拼接图▲套筒▲预制构件制作▲水平灌浆2.1.2半灌浆套筒连接半灌浆套筒的施工工艺即在工厂预制的时候把套筒连接到钢筋上预制成型拉到现场组装.▲半灌浆套筒连接▲直螺纹套筒和灌浆套筒连接钢筋对位之后灌浆前有一项重要工作——吹灰,即用高压气泵把里面的东西全部吹出来.这里面的东西,也包括了空气,灌浆的时候如果空气不能排出来,就会导致灌浆料不密实,因此我们一般在套筒灌浆预留两个孔出浆孔和灌浆孔.2.1.3倒插法灌浆工艺把套筒预埋在构件的上部,插筋预留在构件的下部,构件吊装时将插筋对准下层构件露明的套筒插入,降低了构件生产和施工安装的难度 .倒插法预制剪力墙基本构件图套筒在上,插筋在下:特点 :1.这样的预制剪力墙因为不需要留注浆孔和排气孔,因此可以采用不留侧孔的套筒,降低了套筒成本.2.由于构件表面不需要留孔,可以任一面朝下生产(正反打工艺均可),表面平整容易收光,降低了构件生产难度、节约成本,特别是采用正打工艺使构件的外立面装饰有了更多的选择性.3.套筒与构件中钢筋的连接可以选择螺纹连接或者熔焊连接,降低生产难度节约成本.4.钢管套筒在构件上表面的留出长度由楼板的现浇叠合层厚度决定,高出现浇后的楼面10~20米米为好.2.2浆锚搭接连接浆锚搭接连接是指在预制混凝土构件中采用特殊工艺制成的孔道中插入需搭接的钢筋,并灌注水泥基灌浆料而实现的钢筋搭接连接方式.这种搭接技术在欧洲有多年的应用历史,也被称之为间接搭接或间接锚固.我国已有多家单位对间接搭接技术进行了一定数量的研究工作,如哈尔滨工业大学、黑龙江宇辉新型建筑材料有限公司等对这种技术进行了大量试验研究,也取得了许多试验研究成果.2.2.1浆锚搭接预留孔洞的成型方式1. 埋置螺旋的金属内模,构件达到强度后旋出内模;2. 预埋金属波纹管做内模,完成后不抽出.两种成型方式对比:采用金属内膜旋出时容易造成孔壁损坏,也比较费工,因此金属波纹管方式可靠简单.2.2.2约束浆锚连接的原理浆锚搭接连接是基于黏结锚固原理进行连接的方法,在竖向结构构件下段范围内预留出竖向孔洞,孔洞内壁表面留有螺纹状粗糙面,周围配有横向约束螺旋箍筋,将下部装配式预制构件预留钢筋插入孔洞内,通过灌浆孔注入灌浆料将上下构件连接成一体的连接方式.浆锚搭接灌浆料:灌浆料是以水泥为基本原料,其性能应符合下表的规定.2.2.3钢筋约束浆锚搭接连接在预制构件中有螺旋箍筋约束的孔道中进行搭接的技术,称为钢筋约束浆锚搭接连接.2.2.4金属波纹管浆锚搭接连接金属波纹管浆锚搭接连接:墙板主要受力钢筋采用插入一定长度的钢套筒或预留金属波纹管孔洞,灌入高性能灌浆料形成的钢筋搭接连接接头.金属波纹浆锚管:采用镀锌钢带卷制形成的单波或双波形咬边扣压制成的预埋于预制钢筋混凝土构件中用于竖向钢筋浆锚接的金属波纹管.▲预制外墙板间竖向钢筋的金属波纹管浆锚搭接连接(外墙拼缝截面采用内高外低的防雨水渗漏构造)2.2.5有关要求浆锚搭接连技术的关键在于孔洞的成型技术、灌浆料的质量以及对被搭接钢筋形成约束的方法等各个方面.目前我国的孔洞成型技术种类较多,尚无统一的论证,因此《装配式混凝土结构设计规程》要求纵向钢筋采用浆锚搭接连接时,对预留孔成孔工艺、孔道形状和长度、构造要求、灌浆料和被连接钢筋,应进行力学性能以及适用性的试验验证.试验验证是指需要验证的项目必须经过相关部门组织的专家论证或鉴定后方可使用.2.3后浇混凝土连接后浇混凝土是指预制构件安装后在预制构件连接区域或叠合层现场浇注的混凝土.在装配式结构中,基础、首层、裙房、顶层等部位的现浇混凝土成为现浇混凝土.连接区域或叠合部位的现场浇注的混凝土称为后浇混凝土.后浇混凝土连接时装配式混凝土结构中非常重要的连接方式,基本上所有的装配式混凝土结构建筑都会有后浇混凝土.后浇混凝土钢筋连接是后浇混凝土连接节点最重要的环节.后浇混凝土钢筋连接方式可采用现浇结构钢筋的连接方式,主要包括:机械螺纹套筒连接、钢筋搭接、钢筋焊接等.预制混凝土构件与后浇混凝土的接触面须做成粗糙面或键槽面,或两者兼有,以提高混凝土抗剪能力.平面、粗糙面和键槽面混凝土抗剪能力的比例为1 : 1.6 : 3,即粗糙面抗剪能力是平面的1.6倍,键槽面是平面的3倍.▲梁端键槽构造示意1-键槽;2-梁端面粗糙面的处理方法:人工凿毛法:人工使用铁锤和凿子剔除预制构件结合面的表皮,露出碎石骨料.机械凿毛法:使用专门的小型凿岩机配置梅花平头钻,剔除结合面混凝土表皮.缓凝水冲法:在预制构件混凝土浇注前,将含有缓凝剂的浆液涂刷在模板上,浇注混凝土后,利用已浸润缓凝剂的表面混凝土与内部混凝土的缓凝时间差,用高压水冲洗未凝固的表层混凝土,冲掉表面浮奖露出骨料形成粗糙表面.2.4螺栓连接螺栓连接是指用螺栓和预埋件将预制构件与预制构件或预制构件与主体结构进行连接的一种连接方式.螺栓连接属于干法连接; 钢筋套筒灌浆连接、浆锚搭接、后浇混凝土连接都属于湿法连接.螺栓连接的适用范围:在装配式混凝土结构中,螺栓连接仅用于外挂墙板和楼梯等非主体结构构件的连接.2.5焊接连接焊接连接:是指在预制混凝土构件中预埋钢板,构件之间将预埋钢板进行焊接连接来传递构件之间作用力的连接方式.焊接连接在混凝土结构中仅用于非结构构件的连接.。
1、装配整体式结构中,节点及接缝处的钢筋连接宜采用机械连接、套筒灌浆连接及焊接连接,也可采用间接搭接。
剪力墙竖缝处,钢筋宜锚入现浇混凝土中;剪力墙水平接缝及框架柱接头,钢筋宜采用套筒灌浆连接或者间接搭接;框架梁接头与框架梁柱节点处,水平钢筋宜采用机械连接或者焊接。
2、采用套筒灌浆连接时,应满足以下要求:1)套筒抗拉承载力应不小于连接筋抗拉承载力;套筒长度由砂浆与连接筋的握裹能力而定,要求握裹承载力不小于连接筋抗拉承载力。
2)套筒浆锚连接钢筋可不另设,由下柱或者墙片的纵向受力筋直接外伸形成。
连接筋间距不宜小于5d,套筒净距不应小于20mm。
连接筋与套筒位置应完全对应,误差不得大于2mm。
3)连接筋插入套筒后压力灌浆,待浆液充满全部套筒后,停止灌浆,静养1~2天。
3、采用间接搭接,应满足以下要求:1)连接筋的有效锚固长度,非抗震设计≥25d,抗震设计≥30d,d为连接筋直筋;锚浆孔的边距C≥5d,净距C0≥30+d,孔深应比锚固长度长50mm。
连接筋位置与锚孔中心对齐,误差不大于2mm。
2)在锚固区,锚孔及纵筋周围宜设置螺旋箍筋,箍筋直径不小于6mm,间距不大于50mm。
3)连接筋插入锚孔后压力灌浆,待浆液充满全部锚孔后,停止灌浆,静养1~2天。
混凝土基本构件混凝土是现代建筑中最常用的材料之一,由水泥、骨料、水和外加剂等按一定比例混合而成。
而混凝土基本构件则是构成建筑物结构的重要组成部分,它们的性能和质量直接影响着整个建筑的安全性和稳定性。
接下来,让我们一起深入了解一下混凝土基本构件。
混凝土基本构件主要包括梁、板、柱和墙等。
梁是一种横向的承重构件,它主要承受弯矩和剪力。
在建筑中,梁的作用是将楼板传来的荷载传递到柱子或墙上。
梁的种类繁多,根据其受力特点可以分为简支梁、连续梁和悬臂梁等。
简支梁两端支撑在支座上,受力较为简单;连续梁则有多个支座,内力分布较为复杂;悬臂梁一端固定,另一端自由,常用于阳台、雨篷等部位。
板是一种水平的承重构件,通常用于分隔楼层空间和承受楼面荷载。
按其受力形式,板可分为单向板和双向板。
单向板主要沿一个方向受力,而双向板则在两个方向上都受力。
在实际工程中,板的厚度和配筋需要根据荷载大小、跨度等因素进行合理设计,以确保其具有足够的承载能力和刚度。
柱是竖向的承重构件,主要承受压力和弯矩。
柱子的截面形状有圆形、方形、矩形等,其尺寸和配筋取决于建筑物的高度、荷载以及抗震要求等。
在框架结构中,柱子将梁传来的荷载传递到基础;在剪力墙结构中,柱子与剪力墙共同承受水平和竖向荷载。
墙在建筑结构中也起着重要的作用。
剪力墙主要用于抵抗水平地震作用和风力,它能够提供较大的抗侧刚度;承重墙则承担着上部结构传来的竖向荷载。
混凝土基本构件的设计和施工需要遵循一系列的规范和标准。
在设计阶段,工程师需要根据建筑物的使用功能、荷载情况、地质条件等因素,确定构件的尺寸、配筋和混凝土强度等级等。
同时,还需要考虑构件的耐久性、抗震性能等要求。
混凝土的强度是影响基本构件性能的关键因素之一。
混凝土的强度等级通常用 C 表示,如 C30 表示立方体抗压强度标准值为 30MPa 的混凝土。
在施工过程中,要严格控制混凝土的配合比、搅拌、浇筑和养护等环节,以确保混凝土达到设计强度。
装配式混凝土建筑的连接方式
装配式混凝土建筑的连接方式主要可以分为两大类:框架梁柱节点的连接和墙板的连接。
1.框架梁柱节点的连接:
•湿连接:这种连接方式的特点是在各种构件节点上现场浇筑混凝土,然后再浇筑整体结构。
现行的湿连接方法包括灌浆连接、普通现浇连接、普通现浇整体式连接、浆锚连接等。
其中,灌浆连接又可以分为全灌浆套筒和半灌浆套筒两种。
•干连接:干连接的方式主要包括焊接连接、螺栓连接、铆钉连接、结构胶或结构胶-自攻螺钉复合连接等。
这些连接方式在工厂预制完成的构件被运往施工现场后进行,无需额外的混凝土浇筑。
2.墙板的连接:
•内嵌式和外挂式是轻质墙板的主要连接方式。
外挂式多用于外置墙板,而内墙板则多使用内嵌式安装连接方法。
混凝土结构中构件连接方式I. 简介混凝土结构中构件连接方式是指在施工过程中,将各种构件连接到一起,形成一个整体结构的方式。
在混凝土结构中,构件的连接方式是非常重要的,决定了整个结构的稳定性、安全性和耐久性。
本文将对混凝土结构中常见的构件连接方式进行介绍和分析。
II. 传统的构件连接方式1. 钢筋焊接连接钢筋焊接连接是一种常见的构件连接方式,适用于大型结构中的钢筋连接。
它可以提高钢筋的刚度和强度,使得结构更加稳定。
但是,焊接过程中会产生大量的热量,可能会对混凝土造成热裂纹和变形,因此需要采取相应的措施来避免这种情况的发生。
2. 搭接连接搭接连接是将两个构件搭接在一起,然后用螺栓、钉子、铆钉等连接件将它们固定在一起。
这种连接方式适用于小型结构中的构件连接。
搭接连接具有构造简单、易于施工、连接牢固的优点,但是连接面积较小,连接强度有限。
3. 锚固连接锚固连接是将构件通过锚固件连接到混凝土中,可以提高连接强度和稳定性。
锚固件一般有膨胀螺栓、化学锚等,可以根据需要选择不同的锚固件。
但是,锚固连接需要预留锚固孔,施工时需要保证孔的位置和大小的准确性,否则会影响连接的稳定性。
III. 新型的构件连接方式1. 粘结连接粘结连接是指通过粘结材料将构件连接在一起,可以提高连接强度和稳定性。
常见的粘结材料有环氧树脂、聚氨酯等。
粘结连接可以有效地避免焊接产生的热裂纹和变形问题,同时可以提高连接的密封性和耐久性。
2. 预制构件连接预制构件连接是指将预制构件通过连接件连接到一起,形成一个整体结构。
预制构件连接具有施工速度快、质量可控、工期短等优点,同时可以减少现场施工的噪声和粉尘污染。
3. 空心砖连接空心砖连接是将空心砖与钢筋混凝土构件连接在一起,形成一个整体结构。
空心砖连接具有重量轻、隔声效果好、施工方便等优点,可以广泛应用于建筑领域。
IV. 结论在混凝土结构中,构件的连接方式是非常重要的,直接影响到结构的稳定性、安全性和耐久性。
混凝土结构基本构件及连接
混凝土结构基本构件及连接
1.混凝土基本构件受力特点
混凝土结构的基本构件包括梁、柱、墙和板等。
墙体在混凝土结构中一般仅作为分隔构件,不受力。
但钢筋混凝土剪力墙结构、简体结构、砌体结构和木结构中墙是承重结构,受轴力和弯矩作用。
混凝土板构件主要受弯矩和剪力的共同作用。
2.基本构件的截面设计要求
混凝土结构构件截面设计主要完成截面承载力验算和构件裂缝、变形验算。
梁设计要考虑弯矩引起的正截面破坏、剪力引起的斜截面破坏。
梁还要验算刚度,以保证在正常使用时不会变形过大,对于钢筋混凝土梁,还必须限制裂缝宽度。
受压构件设计除考虑由于材料强度不足引起的强度破坏外,还要考虑稳定问题,构件必须限制长细比或高厚比,以免发生失稳破坏。
3.混凝土基本构件的连接要求
构件连接的基本原则是应满足节点的抗震设计要求。
混凝土构件连接主要是梁、柱之间的连接。
从抗震角度考虑,要求连接节点承载力不应低于其连接构件的承载力。
在多遇地震作用时,节点应在弹性范围工作。
钢筋混凝土梁柱的节点连接主要采用刚性连接,也有铰连接。
