机械设计课程设计-1(1)

机械原理课程设计---步进输送机机构设计步进输送机是一种能够精确控制物料运动步长的输送机，特点是具有高精度、高速度和高可靠性。

本课程设计将重点研究步进输送机机构设计。

1、步进电机选择步进电机是步进输送机的动力源，因此选用合适的步进电机非常重要。

需要根据步进输送机的要求选择合适的步进电机，关键参数如下：(1) 步数：步进电机最小的移动单位，通常为1.8°、0.9°、0.72°、0.36°等。

(2) 扭力：步进电机输出的扭矩大小，可根据输送机载荷情况计算得出。

(3) 转速：步进电机最高转速，决定了输送机的最大速度。

(4) 细分数：步进电机细分数越高，输出精度越高，但也意味着控制难度会增加。

2、步进输送机机构设计步进输送机机构设计的关键是实现精确的步长控制。

下面是一些机构设计的建议：(1) 传动机构：通过减速器、同步带、链条等实现步进电机输出扭矩的放大和传递。

(2) 定位机构：确保物料能够精确地按照指定步长运动，通常通过齿轮和滚珠丝杠等实现。

(3) 导向机构：避免物料在运动中偏离路径，通常通过导向条或导向轮等实现。

(4) 传感器：用于检测物料位置，可以采用光电开关、磁性传感器等。

3、控制系统设计步进输送机需要精确的控制系统支持，控制系统设计主要考虑以下方面：(1) 控制器选型：根据步进电机型号和要求选择合适的控制器。

(2) 控制算法：选择合适的控制算法，可根据步长要求和物料速度等因素进行调整。

(3) 传感器接口设计：通过传感器检测物料位置和状态，并将数据反馈给控制器，以实现闭环控制。

(4) HMI设计：设计操作界面，包括设置步长、速度、启停等参数和状态显示等。

以上是步进输送机机构设计的主要内容，要实现高精度和高可靠性的输送机，需要各个方面的综合考虑和设计。

大一机械设计基础课程设计
另外，我们也可以考虑让学生进行一些实际的案例分析和仿真设计。

他们可以选择一个简单的机械系统，比如手摇发电机或者简易的传动装置，然后利用计算机辅助设计软件进行建模和仿真，从而深入了解机械设计的实际应用和工程实践。

此外，课程设计也可以包括一些关于材料选择和加工工艺的内容。

学生可以学习如何根据设计需求选择合适的材料，并了解不同加工工艺对机械性能的影响。

他们可以通过设计一个简单的零件并选择合适的材料和加工工艺来加深对这些概念的理解。

最后，课程设计还可以包括一些关于机械设计标准和规范的内容。

学生可以学习不同国家对于机械设计的标准要求，以及如何进行设计验证和测试。

他们可以通过设计一个符合标准要求的简单机械装置来加深对这些内容的理解。

总的来说，大一机械设计基础课程设计可以通过设计实践、案例分析、材料选择和加工工艺以及设计标准等多个方面来帮助学生全面理解和掌握机械设计的基本原理和技能。

希望这些想法能够对你有所帮助。

机械设计基础课程设计教案一、教学目标1. 让学生掌握机械设计的基本原理和方法。

2. 培养学生运用机械设计知识解决实际问题的能力。

3. 提高学生创新意识和团队协作能力。

二、教学内容1. 机械设计的基本概念2. 机械设计的方法和步骤3. 机械零件的设计4. 机械系统的总体设计5. 机械设计的优化三、教学方法1. 讲授法：讲解机械设计的基本原理、方法和步骤。

2. 案例分析法：分析实际机械设计案例，让学生了解机械设计的过程。

3. 实践操作法：引导学生参与机械设计实践，提高实际操作能力。

4. 小组讨论法：分组进行设计任务，培养团队协作和沟通能力。

四、教学安排1. 第一课时：机械设计的基本概念2. 第二课时：机械设计的方法和步骤3. 第三课时：机械零件的设计4. 第四课时：机械系统的总体设计5. 第五课时：机械设计的优化五、教学评价1. 课堂问答：检查学生对机械设计基本概念的理解。

2. 案例分析报告：评估学生分析实际问题的能力。

3. 设计任务：评价学生运用机械设计知识解决实际问题的能力。

4. 小组讨论报告：评估学生的团队协作和沟通能力。

六、教学内容6. 机械设计中的材料选择7. 机械设计中的力学分析8. 传动系统设计9. 机械结构的强度计算10. 机械设计的可靠性分析七、教学方法1. 讲授法：讲解材料选择、力学分析、传动系统设计、强度计算和可靠性分析的基本原理和方法。

2. 案例分析法：分析实际案例，让学生了解这些方法在机械设计中的应用。

3. 实践操作法：引导学生参与相关设计实践，提高实际操作能力。

4. 小组讨论法：分组进行设计任务，培养团队协作和沟通能力。

八、教学安排1. 第六课时：机械设计中的材料选择2. 第七课时：机械设计中的力学分析3. 第八课时：传动系统设计4. 第九课时：机械结构的强度计算5. 第十课时：机械设计的可靠性分析九、教学评价1. 课堂问答：检查学生对材料选择、力学分析等基本概念的理解。

机械原理课程设计课题名称：铁板输送机构目录一设计课题二工作原理三题目分析四机构的运动方案分析和选择4.1 机构的运动方案分析4.2 绘制运动循环图4.3 运动方案的选择五轮系的分析和计算六附加机构（铰链四杆机构）设计6.1 杆长尺寸计算6.2 四连杆机构的运动分析七剪断机构的分析7.1 机构的尺寸计算7.2 机构的运动分析八总结九附录9.1 四连杆机构运动分析源程序9.2 剪断机构运动分析源程序一设计课题一、工作原理及工艺动作过程将卷料展开并剪成一定长度铁板的剪板机，可以有两种剪断方式。

一种方式是板料匀速连续送进，剪刀在和铁板同步（同速）前进的运动中剪断铁板，即飞剪机。

另一种是将板料做定长度的间歇送进，在板料短暂的停歇时间内，剪刀在一定位置上将铁板剪断，本题要求做后一种剪断方式的机构方案设计。

二、原始数据及设计要求(1) 原材料为成卷的板料。

每次输送铁板长度为L＝1900或2200mm(设计时任选一种)。

(2) 每次输送铁板到达规定长度后，铁板稍停，以待剪板机构将其剪断。

剪断工艺所需时间约为铁板输送周期的十五分之一。

建议铁板停歇时间不超过剪断工艺时间的1.5倍，以保证有较高的生产率。

三、设计要求输送机构运转应平稳，振动和冲击应尽量小(即要求输送机构从动件的加速度曲线连续无突变)。

二工作原理利用附加曲柄摇杆机构实现连续转动。

利用两个辊轮将铁板压紧，依靠辊轮和铁板间的摩擦力将铁板从卷料上拉出并推向前进的输送方式，如图：所以在主动曲柄AB（齿轮1）等速转动，系杆H变速运动的一周内，齿轮4在某一时间内总能使其角速度为零。

在主动曲柄AB（齿轮1）等速转动一周的时间内，从动齿轮4按下述规律运动：当曲柄开始转过某一角度时间内时，齿轮4停歇不动，以等待剪切机构将铁板剪断；在主动曲柄转过一周中其余角度时，输出构件4转过另一角度，这时刚好将铁板输送到所要求的长度L。

三题目分析因为要求剪断工艺所需时间约为铁板输送周期的十五分之一，故设机构的停歇时间是铁板输送周期的十二分之一。

机械设计基础课程设计井下胶带输送机传动装置设计专业：材料成型班级：07-2姓名：杨建全学号：一．设计题目：井下胶带输送机传动装置设计1.已知条件：（1）机器功能：用于井下煤炭的运输。

（2）已知参数：带的拉曳力F；带的速度v；滚筒直径D。

（3）工作情况：连续型工作，载荷中等冲击，单向转动。

（4）使用寿命：10年，每天两班工作制。

2.原始数据：F=2.5KN；v=1.6m/s；D=500mm。

3.设计任务：（1）设计内容电动机选型，联轴器选型，二级圆柱齿轮减速器设计。

（2）设计要求减速器内齿轮可设计为斜齿传动；斜齿-直齿传动，由设计者决定。

（3）设计工作量减速器装配图；零件图两张；设计说明书。

二.传动装置总体设计：1. 组成：传动装置由电机、减速器、工作机组成。

2. 特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀，要求轴有较大的刚度。

二．前言分析和拟定传动方案机器通常由原动机、传动装置和工作装置三部分组成。

传动装置用来传递原动机的运动和动力、变换其运形式以满足工作装置的需要，是机器的重要组成部分。

传动装置的传动方案是否合理将直接影响机器的工作性能、重量和成本。

满足工作装置的需要是拟定传动方案的基本要求，同一种运动可以有几种不同的传动方案来实现，这就是需要把几种传动方案的优缺点加以分析比较，从而选择出最符合实际情况的一种方案。

合理的传动方案除了满足工作装置的功能外，还要求结构简单、制造方便、成本低廉、传动效率高和使用维护方便。

所以拟定一个合理的传动方案，除了应综合考虑工作装置的载荷、运动及机器的其他要求外，还应熟悉各种传动机构的特点，以便选择一个合适的传动机构。

因链传动承载能力低，在传递相同扭矩时，结构尺寸较其他形式大，但传动平稳，能缓冲吸振，宜布置在传动系统的高速级，以降低传递的转矩，减小链传动的结构尺寸。

故本文在选取传动方案时，采用链传动。

众所周知，链式输送机的传动装置由电动机、链、减速器、联轴器、滚筒五部分组成，而减速器又由轴、轴承、齿轮、箱体四部分组成。

机械设计课程设计教案一、教学目标本节课的教学目标是使学生掌握机械设计的基本原理和方法，能够运用这些知识对简单的机械系统进行设计和分析。

具体目标如下：1.了解机械设计的基本概念和流程。

2.掌握常用的机械设计原理和方法。

3.熟悉机械系统的性能评价和优化。

4.能够运用机械设计原理和方法进行简单机械系统的设计和分析。

5.能够使用相关软件工具进行机械设计的辅助计算和绘图。

情感态度价值观目标：1.培养学生的创新意识和解决问题的能力。

2.培养学生的团队合作精神和沟通表达能力。

二、教学内容本节课的教学内容主要包括以下几个部分：1.机械设计的基本概念和流程。

2.常用的机械设计原理和方法，如力学分析、运动学分析、动力学分析等。

3.机械系统的性能评价和优化方法，如效率、精度、稳定性等。

具体的教学大纲如下：1.引言：介绍机械设计的重要性和应用领域。

2.机械设计的基本概念和流程：讲解机械设计的基本概念和流程，并通过实例进行说明。

3.机械设计原理和方法：讲解常用的机械设计原理和方法，并通过实例进行说明。

4.机械系统的性能评价和优化：讲解机械系统的性能评价和优化方法，并通过实例进行说明。

三、教学方法为了达到本节课的教学目标，我们将采用以下几种教学方法：1.讲授法：通过讲解和演示，使学生掌握机械设计的基本原理和方法。

2.案例分析法：通过分析实际案例，使学生了解机械设计的实际应用和挑战。

3.实验法：通过实验和实践，使学生掌握机械设计的实际操作和技能。

四、教学资源为了支持本节课的教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：选用权威、实用的机械设计教材，作为学生学习的主要参考资料。

2.参考书：提供相关的参考书籍，丰富学生的知识体系。

3.多媒体资料：制作精美的PPT和教学视频，提高学生的学习兴趣和效果。

4.实验设备：准备适当的实验设备，进行实践教学，提高学生的实际操作能力。

五、教学评估为了全面、客观地评估学生的学习成果，我们将采取以下评估方式：1.平时表现：通过观察学生在课堂上的参与程度、提问回答、小组讨论等表现，评估其学习态度和积极性。

机械原理课程设计指导书机械原理课程设计说明书姓名班级学号时间年月指导教师第一章概论一．机械原理课程设计的目的机械原理课程设计是继机械原理课程的课堂理论教学之后，面向学生设置的一项实践性教学环节。

机械原理课程设计以机械制图、数学、物理、理论力学、金属工艺学、计算机语言等先修课和金工实习为基础，在机械原理课程所探讨的常用机构的分析、综合基本理论方法指导下，采取教师引导与学生个人独立思考相结合的方式，通过对整部机器的运动和动力学设计的训练，以期达到下述几项主要目的：1）初步培养学生综合应用各学科理论，进行机器工作原理设计，机构选型和机器总体设计的能力。

2）提高学生在机构的分析与综合方面的熟练程度。

3）培养学生运用计算机辅助机械设计的能力。

4）让学生接触机械设计方面的感性知识，使他们对机械设计的一般过程和步骤有初步的了解。

5）提高学生计算、绘图、使用技术资料和计算机的熟练程度；锻炼他们独立工作，了解实际问题的能力。

二.机械原理课程设计的内容和方法1.机械原理课程设计的内容为培养具有独立设计能力的人才创造条件，机械原理课程设计的内容应包括：机械传动方案的选择与设计；机械的运动分析与设计；机械的动力分析与设计三个方面，所以机械原理课程设计的选题应当注意到：一定程度的综合性和完整性——应包括三种基本机构（如连杆机械、凸轮机构、齿轮机构）的分析与综合；一定程度的自动化——应具有多个执行机构的运动配合关系，包括运动循环图的分析与设计；一定程度的深度和广度——应较全面而综合地应用机械原理的基本理论、基本知识和基本技能，以使学生在机械设计技术工作的适应能力和开发创造能力方面受到初步实践性的训练。

2．机械原理课程设计的方法课程设计的方法原则上可分为两大类：（1）图解法运用基本理论中的基本关系式，用图解的方法将其结果确定出来，并清晰地以线图的形式表现在图纸上，有直观、简单、可检查解析计算正确与否等特点，对于简单机构的分析与综合问题，其优点更为明显。

机械设计专业课程设计（doc 14页）机械设计专业专业课程设计说明书设计地点主楼机电学院机房专业机械设计班级学生姓名指导教师温晓南周晓东年月日1.课程设计概述1.1设计任务及内容课程设计的目的是在学生学习基础理论课和专业基础课程的基础上，培养工科学生综合运用所学的知识进行计算机辅助机械设计训练的重要环节，是培养学生独立地分析和解决实际问题的能力的一次较全面的综合设计训练。

本次课程设计的核心任务是:通过对二级斜齿圆柱齿轮减速器的齿轮传动机构参数优化设计及计算机辅助绘图设计,使学生能够综合运用已经掌握《机械优化设计》和《计算机辅助设计》等专业课程的基本理论和方法的基础上，初步解决简单的工程实际问题。

从而，培养和提高学生独立分析、解决工程实际问题能力,为后续的毕业设计及毕业后参加实际工作打下坚实的基础。

1.2 课程设计内容本次课程设计的核心内容是以二级斜齿圆柱齿轮减速器为对象,进行减速器传动机构结构参数优化设计和典型零件计算机辅助绘图设计,具体包括以下六个内容:1. 熟悉课程设计的相关资料，确定设计方案；2. 进行二级斜齿圆柱齿轮减速器传动齿轮机构设计的数学建模;3. 进行二级斜齿圆柱齿轮减速器传动机构设计的相关参数计算和编程;材料强度、硬度、热处理方式、运动学等方面的有关参数的计算和数表、图表的计算机编程。

4.减速器结构参数优化设计；选用约束优化设计的复合形方法，用VB语言编写二级斜齿圆柱齿轮减速器结构参数优化设计的软件。

5. 绘制典型零件图本次设计以齿轮零件为二级齿轮的典型传动部件，每人用计算机绘制典型零件——齿轮的零件图。

以优化设计的齿轮结构参数为依据，用VB语言编写在绘图软件AutoCAD环境下的可执行的绘图程序——*.SCR文件。

6. 编写课程设计说明书要求说明书编写具体内容具体如下：(1) 课程设计封面(2) 设计题目、目录(3)设计目的、设计内容及步骤包括设计内容、原理及步骤(计算公式、数学模型、程序框图、•程序说明及符号、变量说明等)。

机械设计课程设计ZDD-1一、课程目标知识目标：1. 让学生掌握机械设计的基本原理和概念，理解机械结构的设计流程；2. 使学生了解并掌握ZDD-1型机械设计的相关知识和技能；3. 引导学生掌握机械设计中的关键参数计算和选择方法。

技能目标：1. 培养学生运用CAD软件进行机械结构设计的能力；2. 培养学生运用工程图纸表达机械设计意图的能力；3. 培养学生运用机械设计原理解决实际问题的能力。

情感态度价值观目标：1. 培养学生对机械设计的兴趣，激发学生的创新意识；2. 培养学生严谨的科学态度和良好的团队协作精神；3. 引导学生关注机械设计在国民经济发展中的应用，提高学生的社会责任感。

课程性质：本课程为专业实践课，旨在通过实际操作，让学生掌握机械设计的基本知识和技能。

学生特点：学生具备一定的机械基础知识，但对机械设计实践操作相对陌生。

教学要求：结合学生特点，注重理论与实践相结合，强调实践操作能力的培养。

通过本课程的学习，使学生能够具备独立完成ZDD-1型机械设计的能力，并在此基础上，培养学生的创新意识和团队协作精神。

教学过程中，注重分解课程目标为具体可衡量的学习成果，以便进行教学设计和评估。

二、教学内容1. 机械设计基本原理：包括机械设计的基本概念、设计流程、设计方法等，对应教材第一章内容。

- 机械结构设计的基本要求；- 机械设计的一般流程；- 机械设计中的创新意识培养。

2. ZDD-1型机械设计：详细讲解ZDD-1型机械设计的具体内容和要求，对应教材第二章内容。

- ZDD-1型机械结构的特点；- ZDD-1型机械设计的参数计算和选择；- ZDD-1型机械设计的工程图纸表达。

3. 机械设计实践操作：包括CAD软件应用、工程图纸绘制、机械结构组装与调试等，对应教材第三章内容。

- CAD软件的基本操作与机械结构设计；- 工程图纸的规范与绘制；- 机械结构组装与调试技巧。

4. 机械设计案例分析：分析典型机械设计案例，提高学生解决实际问题的能力，对应教材第四章内容。

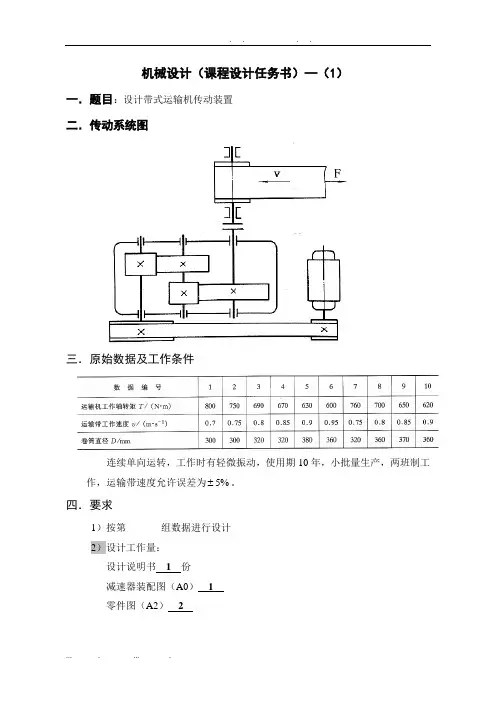

一．题目：设计带式运输机传动装置二．传动系统图三．原始数据及工作条件连续单向运转，工作时有轻微振动，使用期10年，小批量生产，两班制工作，运输带速度允许误差为%。

5四．要求1）按第______ 组数据进行设计2）设计工作量：设计说明书 1 份减速器装配图（A0） 1零件图（A2） 2一．题目：设计带式运输机传动装置二．传动系统图三．原始数据及工作条件连续单向运转，工作时有轻微振动，空载起动，使用期10年，小批量生产，单班制工作，运输带速度允许误差为%。

5四．要求1）按第______ 组数据进行设计2）设计工作量：设计说明书 1 份减速器装配图（A0） 1零件图（A2） 2一．题目：设计电动卷扬机传动装置二．传动系统图三．原始数据及工作条件四．要求1）按第______ 组数据进行设计2）设计工作量：设计说明书 1 份减速器装配图（A0） 1零件图（A2） 2机械设计（课程设计任务书）—（5）一．题目：设计螺旋式输送机传动装置二．传动系统图三．原始数据及工作条件连续单向运转，工作时有轻微振动，使用期8年，小批量生产，两班制工作，输送机工作轴转速允许误差为%5。

四．要求1）按第______ 组数据进行设计2）设计工作量：设计说明书 1 份减速器装配图（A0） 1零件图（A2） 2机械设计（课程设计任务书）—（6）一．题目：设计带式运输机传动装置二．传动系统图三．原始数据及工作条件连续单向运转，载荷平稳；空载起动，使用期8年，小批量生产，两班制工作，运输带速度允许误差为%5。

四．要求1）按第______ 组数据进行设计2）设计工作量：设计说明书 1 份减速器装配图（A0） 1零件图（A2） 2一．题目：设计带式运输机传动装置二．传动系统图1—电动机2—带传动3—联轴器4—皮带式输送机5—一级圆柱齿轮减速器三．原始数据及工作条件皮带式输送机单向运转，有轻微的震动，两班制工作，使用年限5年，输送机带轮轴转速的允许误差为±5%。

机械设计课程设计 唐增宝一、课程目标知识目标：1. 学生能理解并掌握机械设计的基本原理和方法。

2. 学生能掌握并运用机械制图的相关知识，完成机械零件的绘制。

3. 学生能了解并运用机械设计中的工程材料和加工工艺。

技能目标：1. 学生具备运用计算机辅助设计（CAD）软件进行机械设计的能力。

2. 学生能够运用创新思维方法，解决实际机械设计问题。

3. 学生能够通过团队协作，完成一个简单的机械设计项目。

情感态度价值观目标：1. 培养学生对机械设计的兴趣，激发其创新意识和探索精神。

2. 培养学生严谨、细致的工作态度，提高其工程素养。

3. 培养学生团队协作精神，使其认识到团队合作的重要性。

课程性质：本课程为实践性较强的学科，注重培养学生的动手能力和实际操作技能。

学生特点：学生具备一定的机械基础知识，对机械设计有一定兴趣，但实际操作能力和创新思维能力有待提高。

教学要求：结合学生特点，注重理论与实践相结合，充分调动学生的积极性，培养其机械设计能力和实际操作技能。

通过课程学习，使学生能够独立完成一个简单的机械设计项目，提高其解决实际问题的能力。

同时，关注学生的情感态度价值观培养，使其在学习过程中形成良好的职业素养。

二、教学内容1. 机械设计基本原理：包括机械设计的基本概念、设计要求和设计步骤等，参照教材第一章内容。

2. 机械制图：涵盖制图标准、视图表达、尺寸标注等，结合教材第二章进行讲解和实践。

3. 机械零件设计：讲解轴、齿轮、轴承等常见零件的设计方法和要点，参照教材第三章内容。

4. 工程材料和加工工艺：介绍常用工程材料的特点及选用原则，分析不同加工工艺的适用范围，结合教材第四章进行教学。

5. 计算机辅助设计（CAD）软件应用：教授CAD软件的基本操作，培养学生运用CAD软件进行机械设计的能力，参照教材第五章内容。

6. 创新思维方法：引导学生运用创新思维方法，解决实际机械设计问题，结合教材第六章进行讲解和实践。

7. 机械设计项目实践：安排学生进行团队协作，完成一个简单的机械设计项目，包括项目分析、设计、制作和调试等环节。

机械设计基础课程设计题目：单级圆柱直齿轮减速器学生姓名：学号：专业班级：指导教师：日期：2020年6月16日（划线内容填写：小3号宋体居中）目录一、设计任务书 (1)二、电动机的选择 (4)三、总传动比及各级传动比、参数的确定 (5)四、传动零件的设计计算 (6)五、轴、轴承的设计计算 (8)六、减速器的润滑 (13)七、附件图纸 (13)八、设计小结 (18)九、课程设计评语 (19)一设计任务书（1 ）该传送设备的传动系统由电动机—运输带—减速器组成。

单级减速器运动简图1—电动机； 2 V带；3—减速器；4—联轴器；5—滚筒，6-传送带（2）、原始数据：滚筒直径（mm）=200传送带运行速度（m/s）=1.4传送带所需牵引力F（N）=2733要求传送带载荷平稳，连续单向运转，工作年限10年，每年300个工作日，每天工作12小时。

（3）设计任务与要求：A、电动机的选择；B、传动装置运动和动力参数的确定和计算；C、主要零件的设计计算；D、减速器装配图和零件工作图的绘制；E、设计说明书的编写。

二电动机的选择正文（字体：宋体小四。

行间距，1.5倍行距，以下均相同）三、总传动比及各级传动比、参数的确定四、传动零件的设计计算五、轴、轴承的设计计算六、减速器的润滑1.齿轮的润滑因齿轮的圆周速度<12 m/s，所以采用浸油润滑的润滑方式。

润滑油牌号选用L-AN32;低速速齿轮浸入油里约为1个齿高但不小于10mm。

2．滚动轴承的润滑因润滑油中的传动零件（齿轮）的圆周速度V≤1.5～2m/s 所以采用油脂润滑。

润滑脂选用钠基润滑脂。

七、附件图纸八、设计小结课程设计是机械设计当中的一个非常重要的一环，通过本次课程设计，从中得到的收获还是非常多的。

这次的课程设计对于我来说有着深刻的意义。

这种意义不光是我能够完成设计任务，更重要的是在这段时间内使我深刻感受到设计工作的那份艰难。

而这份艰难不仅仅体现在设计内容与过程中为了精益求精所付出的艰辛，更重要的是为每一个精细数字的付出！这次课程设计的题目是设计一个一级圆柱齿轮减速器，由于我理论知识的不足，再加上平时没有什么设计经验，一开始的时候有些手忙脚乱，不知从何入手，很迷茫。
