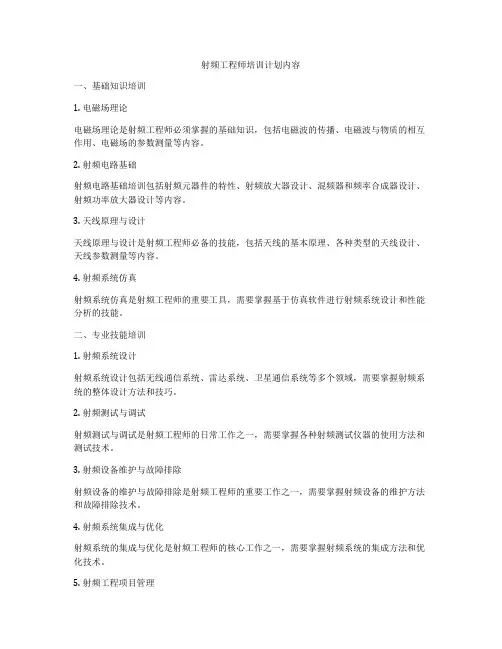

射频工程师培训计划内容一、基础知识培训1. 电磁场理论电磁场理论是射频工程师必须掌握的基础知识，包括电磁波的传播、电磁波与物质的相互作用、电磁场的参数测量等内容。
2. 射频电路基础射频电路基础培训包括射频元器件的特性、射频放大器设计、混频器和频率合成器设计、射频功率放大器设计等内容。
3. 天线原理与设计天线原理与设计是射频工程师必备的技能，包括天线的基本原理、各种类型的天线设计、天线参数测量等内容。
4. 射频系统仿真射频系统仿真是射频工程师的重要工具，需要掌握基于仿真软件进行射频系统设计和性能分析的技能。
二、专业技能培训1. 射频系统设计射频系统设计包括无线通信系统、雷达系统、卫星通信系统等多个领域，需要掌握射频系统的整体设计方法和技巧。
2. 射频测试与调试射频测试与调试是射频工程师的日常工作之一，需要掌握各种射频测试仪器的使用方法和测试技术。
3. 射频设备维护与故障排除射频设备的维护与故障排除是射频工程师的重要工作之一，需要掌握射频设备的维护方法和故障排除技术。
4. 射频系统集成与优化射频系统的集成与优化是射频工程师的核心工作之一，需要掌握射频系统的集成方法和优化技术。
5. 射频工程项目管理射频工程项目管理是射频工程师的职业发展方向之一，需要掌握项目管理的基本知识和技能。
三、实践能力培养1. 射频系统设计与调试实训通过实际的射频系统设计与调试实训，培养学员的实际能力。
2. 射频设备维护与故障排除实训通过实际的射频设备维护与故障排除实训，培养学员的实际能力。
3. 射频系统集成与优化实训通过实际的射频系统集成与优化实训，培养学员的实际能力。
四、综合能力培养1. 专业知识综合应用能力培养通过综合案例分析和工程项目实践，培养学员综合应用专业知识的能力。
2. 团队协作能力培养通过团队项目合作和活动训练，培养学员的团队协作能力。
3. 沟通表达能力培养通过论文写作和演讲训练，培养学员的沟通表达能力。
以上是射频工程师培训计划的内容，通过全面系统的培训，可以培养具备丰富知识和实践能力的射频工程师，满足射频领域企业对高素质射频工程师的需求。

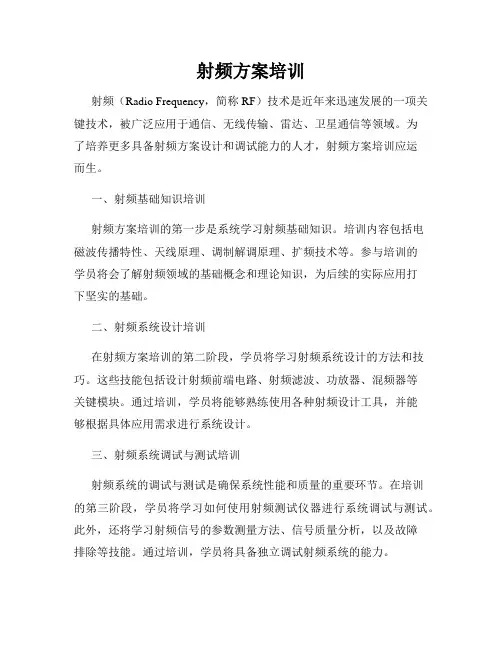

射频方案培训射频（Radio Frequency，简称RF）技术是近年来迅速发展的一项关键技术，被广泛应用于通信、无线传输、雷达、卫星通信等领域。
为了培养更多具备射频方案设计和调试能力的人才，射频方案培训应运而生。
一、射频基础知识培训射频方案培训的第一步是系统学习射频基础知识。
培训内容包括电磁波传播特性、天线原理、调制解调原理、扩频技术等。
参与培训的学员将会了解射频领域的基础概念和理论知识，为后续的实际应用打下坚实的基础。
二、射频系统设计培训在射频方案培训的第二阶段，学员将学习射频系统设计的方法和技巧。
这些技能包括设计射频前端电路、射频滤波、功放器、混频器等关键模块。
通过培训，学员将能够熟练使用各种射频设计工具，并能够根据具体应用需求进行系统设计。
三、射频系统调试与测试培训射频系统的调试与测试是确保系统性能和质量的重要环节。
在培训的第三阶段，学员将学习如何使用射频测试仪器进行系统调试与测试。
此外，还将学习射频信号的参数测量方法、信号质量分析，以及故障排除等技能。
通过培训，学员将具备独立调试射频系统的能力。
四、射频模块集成培训射频模块集成是将不同射频功能模块整合到一个射频模块的过程。
在射频方案培训的最后阶段，学员将学习如何进行射频模块的设计与集成。
此外，还将学习射频模块的优化和改进方法，以提高射频系统的性能和可靠性。
五、实际项目实训在以上培训环节结束后，为了让学员能够更好地应用所学知识，射频方案培训将组织实际项目实训。
学员将参与具体的射频项目，亲手设计、调试射频方案，从而更好地掌握和应用所学技能。
总结：射频方案培训通过系统地学习射频基础知识、射频系统设计、射频系统调试与测试以及射频模块集成等内容，能够培养出具备射频方案设计和调试能力的人才。
通过实际项目实训，学员能够将所学知识应用到实际工程中，提高射频系统设计和调试的能力，满足市场对射频技术人才的需求。
射频方案培训为射频技术的发展提供了强有力的支持，也为培训学员的职业发展和就业提供了重要的机会。

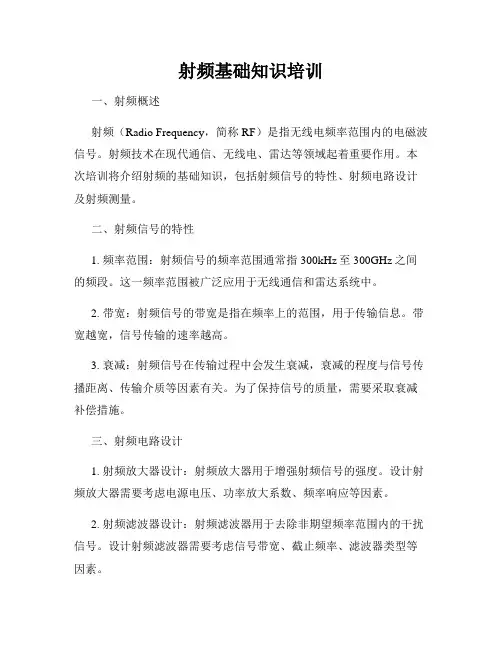

射频基础知识培训一、射频概述射频（Radio Frequency，简称RF）是指无线电频率范围内的电磁波信号。
射频技术在现代通信、无线电、雷达等领域起着重要作用。
本次培训将介绍射频的基础知识，包括射频信号的特性、射频电路设计及射频测量。
二、射频信号的特性1. 频率范围：射频信号的频率范围通常指300kHz至300GHz之间的频段。
这一频率范围被广泛应用于无线通信和雷达系统中。
2. 带宽：射频信号的带宽是指在频率上的范围，用于传输信息。
带宽越宽，信号传输的速率越高。
3. 衰减：射频信号在传输过程中会发生衰减，衰减的程度与信号传播距离、传输介质等因素有关。
为了保持信号的质量，需要采取衰减补偿措施。
三、射频电路设计1. 射频放大器设计：射频放大器用于增强射频信号的强度。
设计射频放大器需要考虑电源电压、功率放大系数、频率响应等因素。
2. 射频滤波器设计：射频滤波器用于去除非期望频率范围内的干扰信号。
设计射频滤波器需要考虑信号带宽、截止频率、滤波器类型等因素。
3. 射频混频器设计：射频混频器用于将不同频率的信号进行混合，产生新的频率信号。
设计射频混频器需要考虑输入信号频率、混频器类型、频率转换效率等因素。
四、射频测量1. 射频功率测量：射频功率测量用于确定射频信号的功率水平。
常用的测量仪器包括射频功率计和射频功率传感器。
2. 射频频谱分析：射频频谱分析用于分析射频信号在频率上的变化情况。
常用的仪器包括射频频谱分析仪和扫频仪。
3. 射频网络分析：射频网络分析用于测量射频电路的传输特性（如反射系数、传输系数等）。
常用的仪器包括网络分析仪和隔离器。
五、总结通过本次射频基础知识培训，我们了解了射频信号的特性、射频电路设计和射频测量等内容。
掌握这些基础知识对于从事射频相关工作或研究具有重要意义。
我们将进一步深入学习射频技术并应用于实际项目中，提升我们的专业能力和水平。
（以上文字仅供参考，具体内容可根据实际情况进行添加或修改）。
射频基础知识培训1、无线通信基本概念利用电磁波的辐射和传播，经过空间传送信息的通信方式称之为无线电通信（Wireless Communication），也称之为无线通信。
利用无线通信可以传送电报、电话、传真、数据、图像以及广播和电视节目等通信业务。
目前无线通信使用的频率从超长波波段到亚毫米波段（包括亚毫米波以下），以至光波。
无线通信使用的频率范围和波段见下表1-1表1-1 无线通信使用的电磁波的频率范围和波段由于种种原因，在一些欧、美、日等西方国家常常把部分微波波段分为L、S、C、X、Ku、K、Ka等波段（或称子波段），具体如表1 - 2所示表1-2 无线通信使用的电磁波的频率范围和波段无线通信中的电磁波按照其波长的不同具有不同的传播特点，下面按波长分述如下：极长波（极低频ELF）传播极长波是指波长为1~10万公里（频率为3~30Hz）的电磁波。
理论研究表明，这一波段的电磁波沿陆地表面和海水中传播的衰耗极小。
1.2超长波（超低频SLF）传播超长波是指波长1千公里至1万公里（频率为30~300Hz）的电磁波。
这一波段的电磁波传播十分稳定，在海水中衰耗很小（频率为75Hz时衰耗系数为m）对海水穿透能力很强，可深达100m以上。
甚长波（甚低频VLF）传播甚长波是指波长10公里~100公里（频率为3~30kHz）的电磁波。
无线通信中使用的甚长波的频率为10~30kHz，该波段的电磁波可在大地与低层的电离层间形成的波导中进行传播，距离可达数千公里乃至覆盖全球。
长波（低频LF）传播长波是指波长1公里~10公里（频率为30~300kHz）的电磁波。
其可沿地表面传播（地波）和靠电离层反射传播（天波）。
中波（中频MF）传播中波是指波长100米~1000米（频率为300~3000kHz）的电磁波。
中波可沿地表面传播（地波）和靠电离层反射传播（天波）。
中波沿地表面传播时，受地表面的吸收较长波严重。
中波的天波传播与昼夜变化有关。
短波（高频HF）传播短波是指波长为10米~100米（频率为3~30MHz）的电磁波。
短波可沿地表面传播（地波），沿空间以直接或绕射方式传播（空间波）和靠电离层反射传播（天波）。
超短波（甚高频VHF）传播超短波是指波长为1米~10米（频率为30~300MHz）的电磁波。
超短波难以靠地波和天波传播，而主要以直射方式（即所谓的“视距”方式）传播。
微波传播微波是指波长小于1米（频率高于300MHz）的电磁波。
目前又按其波长的不同，分为分米波（特高频UHF）、厘米波（超高频SHF）、毫米波（极高频EHF）和亚毫米波（至高频THF）。
微波的传播类似于光波的传播，是一种视距传播。
其主要在对流层内进行。
总的说来，这种传播方式比较稳定，但其传播也受到大气折射和地面反射的影响。
另外，对流层中的大气湍流气团对微波有散射作用。
利用这种散射作用可实现微波的超视距传播。
WCDMA工作频段：上行1920～1980MHz，下行2110～2170MHz，属于微波波段，其电磁波传播方式为微波传播。
CDMA工作频段：825MHz—835MHz （上行，基站收、移动台发）870MHz—880MHz （下行，基站发、移动台收）GSM工作频段: 905MHz—915MHz （上行，基站收、移动台发）950MHz—960MHz （下行，基站发、移动台收）1710MHz—1785MHz （上行，基站收、移动台发）1805MHz—1880MHz （下行，基站发、移动台收）3G频率规划的基础上，我国为中国电信cdma2000分配的频率是1920～1935MHz(上行)/2110～2125MHz(下行)，共15MHz×2；为中国联通WCDMA 分配的频率是1940～1955MHz(上行)/2130～2145MHz(下行)，共15MHz×2；为中国移动TD-SCDMA分配的频率是1800～1900MHz以及2110～2025MHz，共35MHz。
2、射频常用计算单位绝对功率的dB表示射频信号的绝对功率常用dBm、dBW表示，它与mW、W的换算关系如下：例如信号功率为x W，利用dBm表示时其大小为：)1log(10)(WXWdBWp?)11000*log(10)(mwmwXdBmp?例如：1W等于30dBm，等于0dBW。
一般来说，我们习惯上还是用“W”和“dBm”来表示功率相对功率的dB表示射频信号的相对功率常用dB和dBc两种形式表示，其区别在于：dB是任意两个功率的比值的对数表示形式，而dBc是某一频点输出功率和载频输出功率的比值的对数表示形式。
一般来说，我们说放大链路的增益可以用“dB”来表示。
对于信号的谐波和杂波来说，可以用“dBc”来表示。
3、射频器件简介射频简单系统介绍一般来说，对于如图所示射频系统来说，用到的射频器件从大的分类来说，有主动器件和被动器件，主动器件一般来说，是需要提供电源的期间，被动器件，一般为无源器件。
就上图来说，用到的器件有滤波器、混频器、射频开关、放大电路等。
其中的滤波器和混频器为被动电路，射频开关和放大电路为主动电路。
1、射频接插件MMCX系列MMCX1112A1 MMCX1121A1 MMCX6251S1MCX系列MCX1112 MCX1181A1 MCX6121A1 SMA系列SMA1111A1 SMA1112A6SMA1181A1SMA6181A2SMA6251A1SMA6252A2 SMA6411A4SMA6511A4SMA6551E1SMA8073A1SMA9073A1SMA6351B1 SMB系列SMB1251B1 SMB1252B1 SMB1351B1 SMB6112A1 SMB6121A1 SMB6251B1 BNC系列B1121A1 B6251C1 B6251F1B7471A1 B7771B3 B9073A1TNC系列T1121A1 T1181A1 T6351B1N系列N1112A1 N1121A1 N1141A1 N1181A1N2071A1 N5072A1 N6421A1 N6521A1N6551A1 N7471A1另外还有，、、7/16等类型接头。
2、射频滤波器滤波器是电子系统中关键部件，用来完成频率选择功能，在航空轰天、雷达、电子对抗、遥感遥测、微波通讯、移动通讯及广播电视等军民用电子设备中广泛运用。
射频滤波器通常按滤波器的特性及作用可分为：低通滤波器（LPF）、带通滤波器（BPF）、高通滤波器（HPF）、带阻滤波器。
射频滤波器通常按组成材料可以分为以下几种：LC滤波器、声表滤波器、晶体滤波器、腔体滤波器、介质滤波器、悬置带线滤波器、同轴管状滤波器及电调滤波器。
滤波器主要参数：2.1.1中心频率f0：给定相对最小插入损耗值（比如-3dB）对应两个截止频率的几何平均值。
2.1.2通带带宽（x）dB：给定相对最小插入损耗值的两个截止频率的间隔，及从上限频率到下限频率的差值，常用1dB带宽和3dB带宽表示。
2.1.3插入损耗：信号通过滤波器的衰减。
2.1.4带内波动：通带内的插入损耗随频率变化最大与最小的差值。
2.1.5驻波比：衡量滤波器通带内信号是否良好匹配传输的一项重要指标。
理想值为1，适配时大于1，对于实际的滤波器而言，满足驻波比小于：1的贷款一般小于-3dB带宽，其中-3dB带宽的比例与滤波器的级数和插损有关。
2.1.6回波损耗：端口信号输入功率与反射功率之比的分贝值。
2.1.7阻带抑制度：衡量滤波器选择性能好坏的重要指标，指标越高说明对带外干扰信号的抑制越好。
通常要求为某一给定的带我频率f的抑制度是多少dB。
SAW滤波器：LC滤波器腔体滤波器3环形器及隔离器隔离器和环形器的突出特点是单向传输微波能量。
隔离器使微波能量只能从输入端流进，从输出端流出。
环形器则控制电磁波燕某一环形防线传输。
这种单向传输微波能量的特性，用于微波设备的级与级、级与系统之间，就是他们各自独立工作、互相“隔离”了。
微波隔离器是种特殊的衰减器，隔离器对入射波的衰减很小，对反射波的衰减则很大，二者之比值称为“隔离比”。
使用隔离器，目的在于减小因负载阻抗变化对振荡频率带来的影响。
一般是在矩形波导的横向加上固定磁场，放置在波导横向的铁氧体片恰好能与反射波产生铁磁共振，继而抑制了反射波，而入射波则不会产生这种共振吸收。
但在做成器件之后，隔离器对入射波也会产生一些正向衰减，约为1db 倍)。
对反射波的反向衰减则大于20db(100 倍)。
环形器具有多种用途，是一种常用的微波元器件。
主要参数有：工作带宽插入损耗反向隔离电压驻波比5.射频放大器4、功率放大器主要指标工作频带工作频带是指放大器应满足全部性能指标的连续频率范围。
硅双极型晶体管功率放大器和硅金属氧化物场效应管功率放大器的工作频率是从300MHz到4GHz，砷化镓场效应管功率放大器的工作频率是从一吉赫到几十吉赫。
输出功率4.2.1．饱和输出功率当功率放大器的输入功率加大到某一值后，再加大输入功率并不会改变输出功率的大小，该输出功率称为功率放大器的饱和输出功率。
4.2.2．1dB压缩点输出功率P1dB功率放大器增益压缩1dB所对应的输出功率称为1dB压缩点输出功率，记作P1dB。
输入输出驻波比大功率管的输入阻抗和输出阻抗都很低，BJT的输入阻抗实部只有几个欧姆，与50系统失配得比较厉害。
而MESFET的输入阻抗较高，与50系统失配得也很大，失配严重时，会损坏功率管。
输入、输出驻波比变坏还会使系统的增益起伏和群迟延变坏，因此功率放大器的输入、输出驻波比应该满足一定要求。
在大容量数字通信系统中，功率放大器的输入、输出驻波比取:1，而在一般系统中，功率放大器的输入、输出驻波比可以取到2:1。
它也是设计微波功率放大器时必须考虑的一项技术指标。
增益及增益平坦度。
增益即放大器的功率放大能力，为放大器输出功率和输出功率的比值取对数，单位为”dB”。
增益平坦度为功率放大器增益在一定频率范围内的变化大小。
其他的射频器件还有微波开关、微波衰减器、移相器、限幅器、微波功分器、耦合器、电桥等。
混频器、频率合成器、。
