技术部
表一压力管道用焊接材料消耗概算
技术部
表2 焊丝及焊条根／kg
注：
1、表1 和表2都是根据20﹟钢制作的，其他合金类、不锈钢类的焊接，由于焊条受热快，所留焊条头适当延长。
每一道焊口相应增加1--2根，焊条直径都以3.2计算的，焊条头长度为25mm。
2、表2根据焊材库现场称重计算的，准确性较高。
3、管材的厚度都是以6mm计算的，依表1寸径不变，厚度每增加2mm时，每1寸内焊条数量相应增加1根。
4、所计算的焊缝余高统一为3mm，焊缝间隙为3—4mm.
5、所计算焊材不包括返修用料。
6、根据个人经验及咨询其他基层焊接人员编制，由于不同焊工所焊接焊缝的余高、宽度不同，无法精确到位，仅供参考。
7、只限技术部内部统计焊材用，不推荐为其它用途使用参考。
8、错误和不妥之处在所难免，每名焊工应根据自己所用焊材做好数据统计，上报焊接责任师，进一步修订本焊材概算表，达到更加完善和准确。

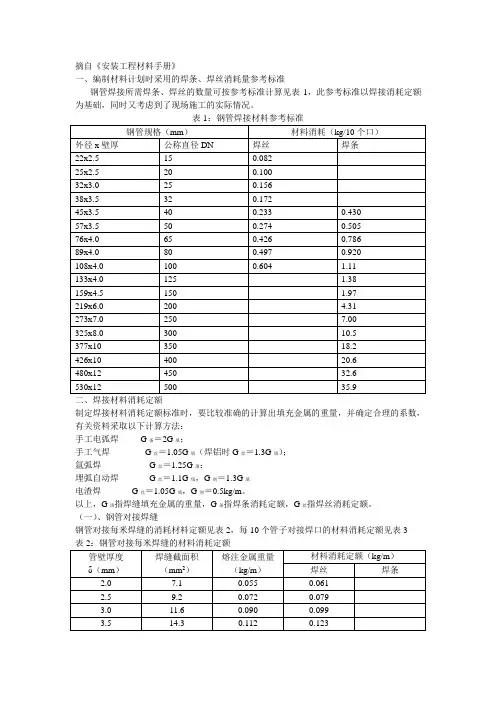

摘自《安装工程材料手册》
一、编制材料计划时采用的焊条、焊丝消耗量参考标准
钢管焊接所需焊条、焊丝的数量可按参考标准计算见表1，此参考标准以焊接消耗定额为基础，同时又考虑到了现场施工的实际情况。
制定焊接材料消耗定额标准时，要比较准确的计算出填充金属的重量，并确定合理的系数，有关资料采取以下计算方法：
手工电弧焊G条＝2G填；
手工气焊G丝＝1.05G填（焊铝时G丝＝1.3G填）；
氩弧焊G丝＝1.25G填；
埋弧自动焊G丝＝1.1G填，G剂＝1.3G填
电渣焊G丝＝1.05G填，G剂＝0.5kg/m。
以上，G填指焊缝填充金属的重量，G条指焊条消耗定额，G丝指焊丝消耗定额。
（一）、钢管对接焊缝
钢管对接每米焊缝的消耗材料定额见表2，每10个管子对接焊口的材料消耗定额见表3
表2：钢管对接每米焊缝的材料消耗定额
注：1、表中焊丝为全气焊、全手工氩弧焊定额；
2、表中焊条为全手工电弧焊定额；
3、当采用手工氩弧焊打底，手工电弧焊盖面时，表中焊条应乘以0.8。
表3：每10个管子对接焊口的材料消耗定额。
关于焊材消耗定额的计算
编制：张洪宇 毕业学校：中南大学 专业：机车车辆
一、焊条定额的计算
ρAl m 8.1=其中：m 为焊条消耗量（g ）;A 焊缝横截面面积（cm 3）
l 焊缝的长度（cm ）;
ρ钢材密度（g/ cm 3）。
a 、横截面面积A 的计算
1、对接：A=hc b 34
+δ
2、角接：A=kh k +221
c 、h 值的确定。
允许存在余高0~3，或者焊缝余高系数4~8（即焊缝宽度/焊缝余高）
二、焊丝定额的计算
1000ρ
Al P m = m 为焊丝消耗量（Kg ）;A 焊缝横截面面积（cm 3）
L 焊缝的长度（cm ）;ρ钢材密度（g/ cm 3）;p 损耗系数，气体保护焊接p=1.06,埋弧焊p=1.02。
a 、横截面面积A 的计算
1、对接：A=hc b 34+δ
（图形同上） 2、角接：A=kh
k +221
（图形同上） c 、h 值的确定。
允许存在余高0~3，或者焊缝余高系数4~8（即焊缝宽度/焊缝余高）。
三、焊剂消耗定额的制定
概略计算约是焊丝消耗量的1倍。
四、保护气体的消耗量
概略计算约是焊丝消耗量的0.7倍。
附录：
角度焊缝长度密度列表。
焊接定额计算焊材用量消耗量计算
使用说明：
1．本标准以焊接1米焊缝所消耗的焊接材料重量为单位（即kg/m），用于生产时须乘上该产品焊缝的实际长度。
2．手工电弧焊的焊条消耗定额标准分碱性焊条和酸性焊条两种，计算时需按产品实际所用的焊条选用之。
3．本标准的计算时先算出焊缝横截面积，再算出每条焊缝的熔敷金属重量，然后标出每米焊缝的焊丝，焊剂或焊条的消耗量。
酸性焊条按熔敷金属重量的 1.65倍计，焊丝按酸性焊条重量的0.636倍计；
碱性焊条按熔敷金属重量的 1.80倍计，焊丝按碱性焊条重量的0.583倍计；
焊丝按熔敷金属重量的 1.05倍计；
焊剂按熔敷金属重量的 1.35倍计；。
...... .焊接材料消耗定额标准Q/HZ MB103-79二零零四年十月...z使用说明：1．本标准以焊接1米焊缝所消耗的焊接材料重量为单位（即kg/m），用于生产时须乘上该产品焊缝的实际长度。
2．手工电弧焊的焊条消耗定额标准分碱性焊条和酸性焊条两种，计算时需按产品实际所用的焊条选用之。
3．本标准的计算时先算出焊缝横截面积，再算出每条焊缝的熔敷金属重量，然后标出每米焊缝的焊丝，焊剂或焊条的消耗量。
酸性焊条按熔敷金属重量的1.65倍计，焊丝按酸性焊条重量的0.636倍计；碱性焊条按熔敷金属重量的1.80倍计，焊丝按碱性焊条重量的0.583倍计；焊丝按熔敷金属重量的 1.05倍计；焊剂按熔敷金属重量的 1.35倍计；一不开坡口单面手工焊缝1二不开坡口双面手工焊缝三V型坡口单面手工焊缝2四V型坡口双面手工焊缝五对称双面X型坡口手工焊缝3六单面U型坡口手工焊缝4七不开坡口丁字接头单面手工焊缝5注：双面焊定额加倍. δ1≥δ. 八单面V型坡口角度手工焊缝（双面焊）九油缸缸底焊缝焊丝定额67CG1-30型气割机切割规钢板常用材料：A3、A3F、B3F、20、35、45、16Mn、16MnCu、15MnV 常用厚度：5、6、8、10、12、14、16、18、20、22、25、28、30、32、36、40、46、50、60碳当量计算公式(国际焊接学会):C eq=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15 (%)当C eq>0.4%时,焊接接头淬硬倾向大,易出现冷裂纹,需预热.Ito-Bessyo计算预热温度公式:T0=[])C︒-350C.0(25——T0预热温度（℃）——[C]=[C]X+[C]P8————尺寸碳当量：[C]P=0.005S[C]X（S为板厚）————成分碳当量：[C]X=C+（Mn+Cr）/9+Ni/18+7Mo/909钢板最小弯曲半径圆钢最小弯曲半径钢管最小弯曲半径L=(0.5π×R+Y系数×T)×(θ/90)L: 钣金展开长度; R: 折弯处的侧半径; T: 材料厚度; θ: 折弯角度;Y系数: 由折弯中线的位置决定的一个常数,与K系数的关系:Y=(π/2)×K。
