汽车构造(下)

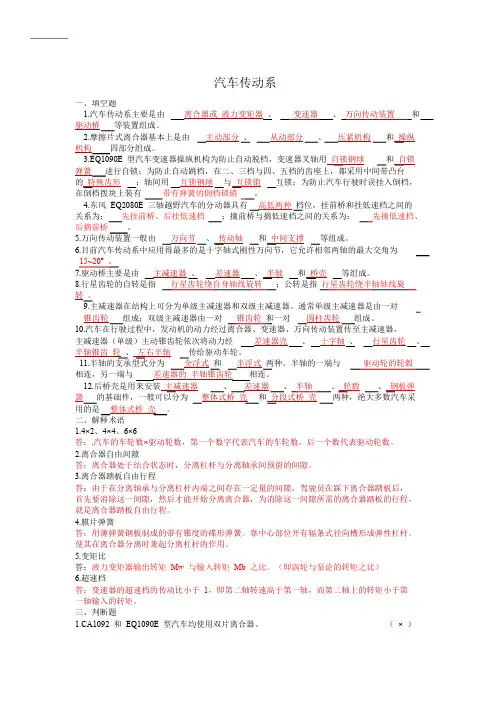

一、填空题汽车传动系1.汽车传动系主要是由离合器或液力变矩器、变速器、万向传动装置和驱动桥等装置组成。

2.摩擦片式离合器基本上是由主动部分、从动部分、压紧机构和操纵机构四部分组成。

3.EQ1090E型汽车变速器操纵机构为防止自动脱档，变速器叉轴用自锁钢球和自锁弹簧进行自锁；为防止自动跳档，在二、三档与四、五档的齿座上，都采用中间带凸台的特殊齿形；轴间用互锁钢球与互锁销互锁；为防止汽车行驶时误挂入倒档，在倒档拨块上装有带有弹簧的倒档锁销。

4.东风EQ2080E三轴越野汽车的分动器具有高低两种档位，挂前桥和挂低速档之间的关系为：后摘前桥先挂前桥、后挂低速档。

；摘前桥与摘低速档之间的关系为：先摘低速档、5.万向传动装置一般由万向节、传动轴和中间支撑等组成。

6.目前汽车传动系中应用得最多的是十字轴式刚性万向节，它允许相邻两轴的最大交角为15~20°。

7.驱动桥主要是由主减速器、差速器、半轴和桥壳等组成。

8.行星齿轮的自转是指行星齿轮绕自身轴线旋转；公转是指行星齿轮绕半轴轴线旋转。

9.主减速器在结构上可分为单级主减速器和双级主减速器。

通常单级主减速器是由一对锥齿轮组成；双级主减速器由一对锥齿轮和一对圆柱齿轮组成。

10.汽车在行驶过程中，发动机的动力经过离合器、变速器、万向传动装置传至主减速器，主减速器（单级）主动锥齿轮依次将动力经差速器壳、十字轴、行星齿轮、半轴锥齿轮、左右半轴传给驱动车轮。

11.半轴的支承型式分为全浮式和半浮式两种。

半轴的一端与驱动轮的轮毂相连，另一端与差速器的半轴锥齿轮相连。

12.后桥壳是用来安装主减速器、差速器、半轴、轮毂、钢板弹簧的基础件，一般可以分为整体式桥壳和分段式桥壳两种，绝大多数汽车采用的是整体式桥壳。

二、解释术语1.4×2、4×4、6×6答：.汽车的车轮数×驱动轮数，第一个数字代表汽车的车轮数，后一个数代表驱动轮数。

2.离合器自由间隙答：离合器处于结合状态时，分离杠杆与分离轴承间预留的间隙。

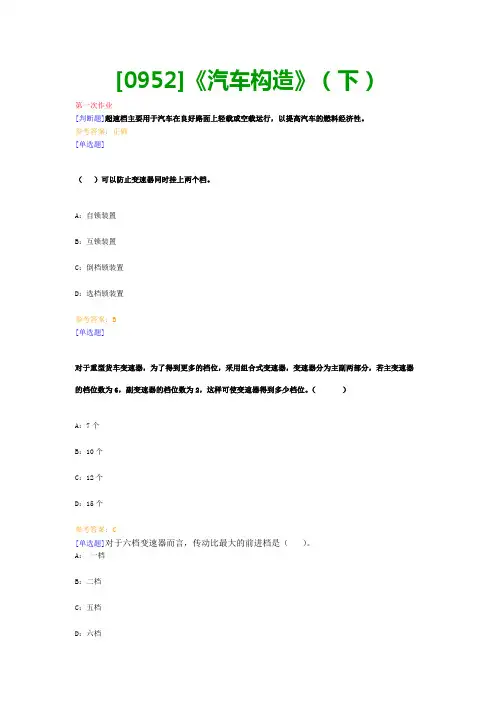

[0952]《汽车构造》（下）第一次作业[判断题]超速档主要用于汽车在良好路面上轻载或空载运行，以提高汽车的燃料经济性。

参考答案：正确[单选题]（）可以防止变速器同时挂上两个档。

A：自锁装置B：互锁装置C：倒档锁装置D：选档锁装置参考答案：B[单选题]对于重型货车变速器，为了得到更多的档位，采用组合式变速器，变速器分为主副两部分，若主变速器的档位数为6，副变速器的档位数为2，这样可使变速器得到多少档位。

（）A：7个B：10个C：12个D：15个参考答案：C[单选题]对于六档变速器而言，传动比最大的前进档是（）。

A：一档B：二档C：五档D：六档参考答案：A[单选题]对于五档变速器而言，传动比最大的前进档是（）。

A：一档B：二档C：四档D：五档参考答案：A[填空题]1、换档的"同步”是指（）与（）相等。

2、在手动变速器操纵机构中采用（）装置防止自动脱档。

3、在手动变速器中采用（）装置防止同时挂入两个档。

4、万向传动装置一般由（）、（）和中间支承等组成。

5、为了避免运动干涉，传动轴中设有由（）和（）组成的滑动花键联接。

6、循环球式转向器采用了（）和（）传动。

7、动力转向系统是兼用（）和（）作为转向能源的转向系统。

8、制动器的旋转元件固装在传动轴上，制动力矩需经过驱动桥再分配到两侧车轮上的制动器称为（）。

9、汽车制动系的基本功能是（）、（）、（）。

10、ABS主要由（）、（）和ECU 等三大部分组成。

参考答案：1、接合套的转速、接合齿的转速相等2、自锁装置3、互锁装置4、万向节、传动轴5、滑动万向节叉、花键轴6、螺杆―螺母、齿条―齿扇7、人力、发动机动力8、中央制动器9、行车减速、下坡限速、驻车不动10、轮速传感器、压力调节器[单选题]绝大多数汽车装用的分动器都具有高低两档，使之兼起（）的作用。

A：副变速器B：变速器C：安全装置D：主减速器参考答案：A[单选题]（）可以防止变速器误挂上倒档。

A：自锁装置B：互锁装置C：倒档锁装置D：选档锁装置参考答案：C[单选题]在自动变速器中，液力耦合器的基本原理就像两台对置的电风扇，一台电风扇接通电源，另一台电风扇不接电源。

汽车构造下册《汽车底盘》参考复习翁孟超一、填空：1.离合器的的作用是＿＿＿、＿＿＿、＿＿＿。

（保证汽车平稳起步、便于换档、防止传动系过载）2.车桥有＿＿＿、＿＿＿两种。

（整体式、断开式）3.变速器的作用是＿＿＿、＿＿＿＿、＿＿＿＿。

（变速变矩、能使汽车倒向行驶、中断动力传递）4.前轮定位包括＿＿＿、＿＿＿、＿＿＿和＿＿＿四个内容。

（主销后倾、主销内倾、车轮外倾、前轮前束）5.等速万向节的工作原理是保证在工作过程中，传力点始终位于两轴交角的＿＿＿上。

（角平分面）6.钳盘式制动器又可分为＿＿＿和＿＿＿。

（浮钳式、定钳式）7.转向传动机构的作用是将＿＿＿输出的转矩传给转向轮，以实现＿＿＿＿＿。

（转向器、汽车转向）8.万向传动装置一般由＿＿＿、＿＿＿和＿＿＿组成。

（万向节、传动轴、中间支承）9.转向桥由＿＿、＿＿＿、＿＿和＿＿等主要部分组成。

（前轴、转向节、主销、轮毂）10.悬架一般由＿＿＿、＿＿＿和＿＿＿三部分组成。

（弹性元件、减振器、导向机构）11.轮胎根据充气压力可分为＿＿＿＿、＿＿＿和＿＿＿三种；根据胎面花纹可分为＿＿＿、＿＿＿＿、＿＿＿＿＿三种。

（高压胎、低压胎、超低压胎、普通花纹胎、越野花纹胎、混合花纹胎）12.汽车通过＿＿＿和＿＿＿将发动机动力转变为驱动汽车形式的牵引力。

（传动系、行驶系）13.转向转向系的传动比对转向系＿＿＿＿＿＿影响较大。

（操纵轻便）14.膜片弹簧离合器的膜片弹簧本身兼起＿＿＿＿＿和＿＿＿＿＿＿的作用。

（弹性元件、分离杠杆）15.液力变矩器的工作轮包括＿＿＿、＿＿＿和＿＿＿（导轮、涡轮、泵轮）16.行星齿轮变速机构的执行部件包括＿＿＿、＿＿＿和＿＿＿。

（离合器、单向离合器、制动器）17.CVT是指＿＿＿＿＿＿＿＿＿＿＿＿。

（机械式无级变速器）18.锁环式同步器由＿、＿＿＿、＿＿＿和＿＿＿等零件组成。

（花键毂、接合套、锁环、滑块）19.上海桑塔纳轿车的车架类型是＿＿＿＿＿＿。

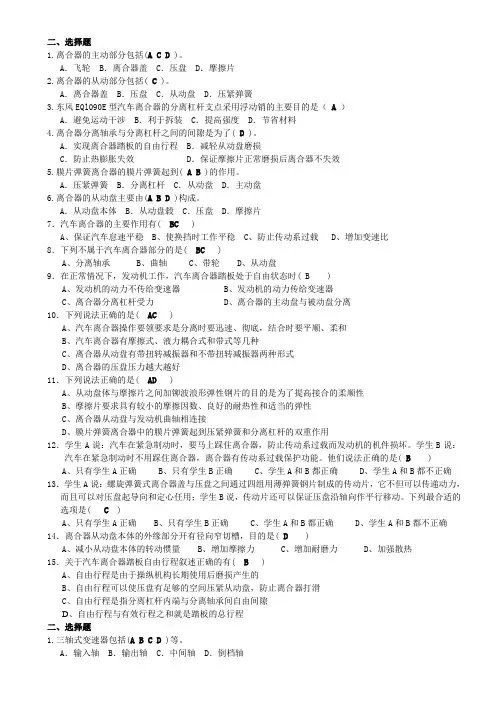

二、选择题1.离合器的主动部分包括(A C D )。

A．飞轮 B．离合器盖 C．压盘 D．摩擦片2.离合器的从动部分包括( C )。

A．离合器盖 B．压盘 C．从动盘 D．压紧弹簧3.东风EQl090E型汽车离合器的分离杠杆支点采用浮动销的主要目的是（A）A．避免运动干涉 B．利于拆装 C．提高强度 D．节省材料4.离合器分离轴承与分离杠杆之间的间隙是为了( D )。

A．实现离合器踏板的自由行程 B．减轻从动盘磨损C．防止热膨胀失效 D．保证摩擦片正常磨损后离合器不失效5.膜片弹簧离合器的膜片弹簧起到( A B )的作用。

A．压紧弹簧 B．分离杠杆 C．从动盘 D．主动盘6.离合器的从动盘主要由(A B D )构成。

A．从动盘本体 B．从动盘毂 C．压盘 D．摩擦片7．汽车离合器的主要作用有( BC )A、保证汽车怠速平稳B、使换挡时工作平稳C、防止传动系过载D、增加变速比8．下列不属于汽车离合器部分的是( BC )A、分离轴承B、曲轴C、带轮D、从动盘9．在正常情况下，发动机工作，汽车离合器踏板处于自由状态时( B )A、发动机的动力不传给变速器B、发动机的动力传给变速器C、离合器分离杠杆受力D、离合器的主动盘与被动盘分离10．下列说法正确的是( AC )A、汽车离合器操作要领要求是分离时要迅速、彻底，结合时要平顺、柔和B、汽车离合器有摩擦式、液力耦合式和带式等几种C、离合器从动盘有带扭转减振器和不带扭转减振器两种形式D、离合器的压盘压力越大越好11．下列说法正确的是( AD )A、从动盘体与摩擦片之间加铆波浪形弹性钢片的目的是为了提高接合的柔顺性B、摩擦片要求具有较小的摩擦因数、良好的耐热性和适当的弹性C、离合器从动盘与发动机曲轴相连接D、膜片弹簧离合器中的膜片弹簧起到压紧弹簧和分离杠杆的双重作用12．学生A说：汽车在紧急制动时，要马上踩住离合器，防止传动系过载而发动机的机件损坏。

学生B说：汽车在紧急制动时不用踩住离合器，离合器有传动系过载保护功能。

离合器主动部分：飞轮、压盘、离合器盖。

从动部分：从动盘、从动轴。

自由行程：从踩下离合器踏板到消除自由间隙所对应的踏板行程。

工作行程：消除自由间隙后继续踩下离合器踏板将会产生分离间隙，此过程所对应的踏板行程。

自由间隙：离合器接合时，分离轴承前端面与分离杠杆端头之间的间隙。

分离间隙：离合器分离后，从动盘前后端面与飞轮及压盘表面的间隙。

后备系数：离合器所能传递的最大静摩擦力矩与发动机最大转矩之比。

液力变矩器特性：变矩器在泵轮转速和转矩不变的条件下，涡轮转矩y随其转速n，变化的规律液力变矩器的传动比：nw／nB<=1液力变矩器的变矩系数：液力变矩器输出转矩与输入转矩之比综合式液力变矩器：指可以转入偶合器工况工作的变矩器。

三元件综合式液力变矩器：液力变矩器中的工作轮由一个泵轮、一个涡轮和一个导轮等三个元件所构成的综合式液力变矩器四元件综合式液力变矩器：液力变矩器中的工作轮由一个泵轮、一个涡轮和两个导轮等四个元件所构成的综合式液力变矩器变矩系数：输出扭矩与输入扭矩的比值断开式驱动桥：驱动桥壳制成分段式的，并通过铰链联接，且两侧车轮分别独立地通过弹性元件悬挂在车架下面整体式驱动桥：驱动桥壳制成整体式的，且两侧车轮一同通过弹性元件悬挂在车架下面，两侧车轮在汽车的横向平面内不能有相对运动全浮式半轴：两端均不承受任何反力和弯矩的半轴。

半浮式半轴：内端不承受任何弯矩，而外端承受全部弯矩的半轴。

轴间差速器：装于两驱动桥间的差速器转向轮的自动回正作用：当转向轮在偶遇外力（如碰到石块）作用发生偏转时，在外力消失后，应能立即自动回到直线行驶的位置。

主销后倾角：在汽车纵向平面内，主销上部相对于铅垂线向后倾斜一个角度。

主销内倾角：在汽车横向平面内，主销上部向内倾斜一角度。

车轮外倾角：在横向平面内车轮上部相对于铅垂面向外倾斜一个角度车轮前束：汽车两前轮的中心平面不平行，两轮前边缘距离小于两轮后边缘距离。

转向驱动桥：能同时实现转向和驱动两功能的车桥，普通斜交胎：帘布层和缓冲层各相邻层帘线交叉，且与胎面中心线呈小于90度角排列的充气轮胎为普通斜交轮胎转向桥：是指承担转向任务的车桥。

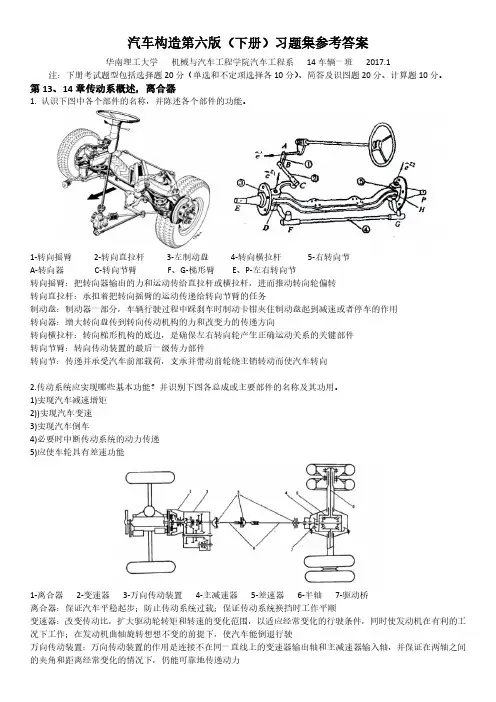

汽车构造第六版（下册）习题集参考答案华南理工大学机械与汽车工程学院汽车工程系14车辆一班2017.1 注：下册考试题型包括选择题20分（单选和不定项选择各10分）、简答及识图题20分、计算题10分。

第13、14章传动系概述，离合器1. 认识下图中各个部件的名称，并陈述各个部件的功能。

1-转向摇臂2-转向直拉杆3-左制动盘4-转向横拉杆5-右转向节A-转向器C-转向节臂F、G-梯形臂E、P-左右转向节转向摇臂：把转向器输出的力和运动传给直拉杆或横拉杆，进而推动转向轮偏转转向直拉杆：承担着把转向摇臂的运动传递给转向节臂的任务制动盘：制动器一部分，车辆行驶过程中踩刹车时制动卡钳夹住制动盘起到减速或者停车的作用转向器：增大转向盘传到转向传动机构的力和改变力的传递方向转向横拉杆：转向梯形机构的底边，是确保左右转向轮产生正确运动关系的关键部件转向节臂：转向传动装置的最后一级传力部件转向节：传递并承受汽车前部载荷，支承并带动前轮绕主销转动而使汽车转向2.传动系统应实现哪些基本功能？并识别下图各总成或主要部件的名称及其功用。

1)实现汽车减速增矩2))实现汽车变速3)实现汽车倒车4)必要时中断传动系统的动力传递5)应使车轮具有差速功能1-离合器2-变速器3-万向传动装置4-主减速器5-差速器6-半轴7-驱动桥离合器：保证汽车平稳起步；防止传动系统过载；保证传动系统换挡时工作平顺变速器：改变传动比，扩大驱动轮转矩和转速的变化范围，以适应经常变化的行驶条件，同时使发动机在有利的工况下工作；在发动机曲轴旋转想想不变的前提下，使汽车能倒退行驶万向传动装置：万向传动装置的作用是连接不在同一直线上的变速器输出轴和主减速器输入轴，并保证在两轴之间的夹角和距离经常变化的情况下，仍能可靠地传递动力主减速器：将输入的转矩增大并相应降低转速，以及当发动机纵置时还具有改变转矩旋转方向的作用差速器：当汽车转弯行驶或在不平路面上行驶时，使左右驱动车轮以不同转速滚动，即保证两侧驱动车轮作纯滚动运动半轴：将差速器的半轴齿轮和车轮的轮毂连接起来驱动桥：将万向传动装置传来的发动机转矩通过主减速器、差速器、半轴等传到驱动车轮，实现减速增扭；通过主减速器圆锥齿轮副改变转矩的传递方向；通过差速器实现两侧车轮的差速作用，保证内、外侧车轮以不同转速转向；通过桥壳和车轮实现承载及传力的作用3. 轿车的布置型式有那些？各有何特点？汽车的传动系统布置可以分为五类：发动机前置后轮驱动（FR）、发动机前置前轮驱动（FF）、发动机中置后轮驱动（MR）、发动机后置后轮驱动（RR）和全轮驱动（nWD）。

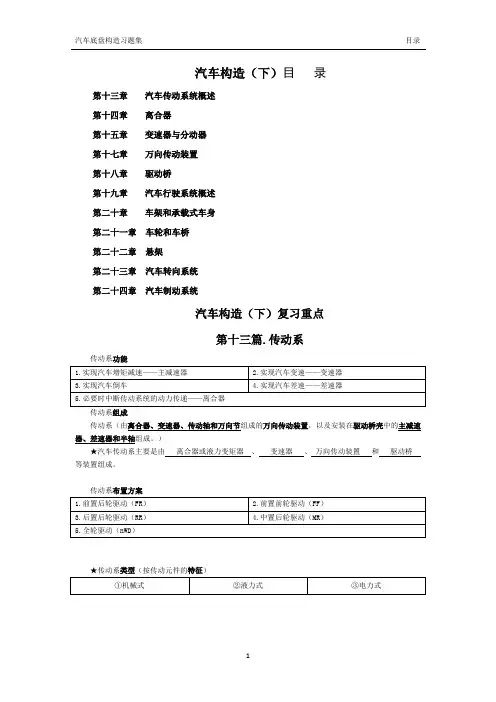

汽车构造（下）目录第十三章汽车传动系统概述第十四章离合器第十五章变速器与分动器第十七章万向传动装置第十八章驱动桥第十九章汽车行驶系统概述第二十章车架和承载式车身第二十一章车轮和车桥第二十二章悬架第二十三章汽车转向系统第二十四章汽车制动系统汽车构造（下）复习重点第十三篇.传动系传动系功能1.实现汽车增矩减速——主减速器2.实现汽车变速——变速器3.实现汽车倒车4.实现汽车差速——差速器5.必要时中断传动系统的动力传递——离合器传动系组成传动系（由离合器、变速器、传动轴和万向节组成的万向传动装置，以及安装在驱动桥壳中的主减速器、差速器和半轴组成。

）★汽车传动系主要是由离合器或液力变矩器、变速器、万向传动装置和驱动桥等装置组成。

传动系布置方案1.前置后轮驱动（FR）2.前置前轮驱动（FF）3.后置后轮驱动（RR）4.中置后轮驱动（MR）5.全轮驱动（nWD）★传动系类型（按传动元件的特征）①机械式②液力式③电力式第十四章（摩擦）离合器第一节摩擦离合器功用摩擦离合器功用①保证平稳起步②保证换挡时工作平顺③防止传动系过载摩擦离合器组成★摩擦离合器基本上是由主动部分、从动部分、压紧机构和操纵机构等四个部分构成的。

摩擦离合器基本类型按从动盘数目：按压紧弹簧结构形式：单盘离合器双盘离合器膜片弹簧离合器螺旋弹簧离合器推式膜片弹簧离合器拉式膜片弹簧离合器周布弹簧离合器中央弹簧离合器离合器的主、从动部分常处于接合状态。

摩擦离合器所能传递的最大转矩取决于摩擦面之间的最大静摩擦力矩。

在设计离合器时，除需保证传递发动机最大转矩外，还应满足_分离彻底、结合柔和及从动部分的转动惯量尽可能小.散热良好等性能要求。

1.离合器的主、从动部分常处于分离状态。

（）改正：离合器的主、从动部分常处于接合状态2．离合器的摩擦衬片上粘有油污后，可得到润滑。

（）改正：离合器的摩擦衬片上粘有油污后，会使离合器打滑而使其传动性能下降选择题（有一项或多项正确）1．离合器的主动部分包括（ABC ）。

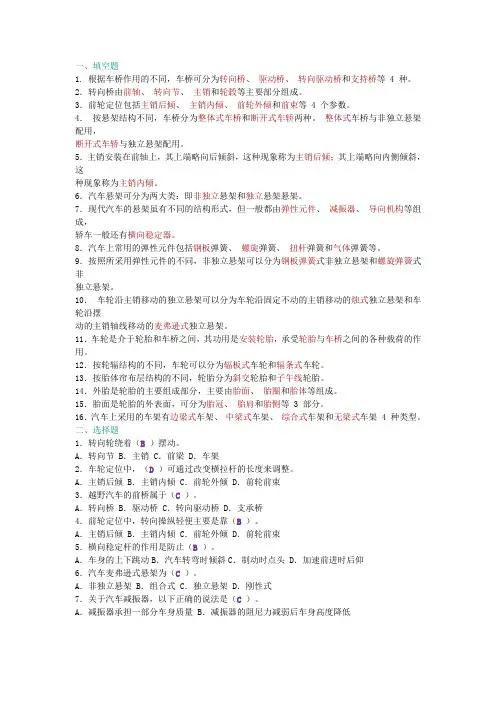

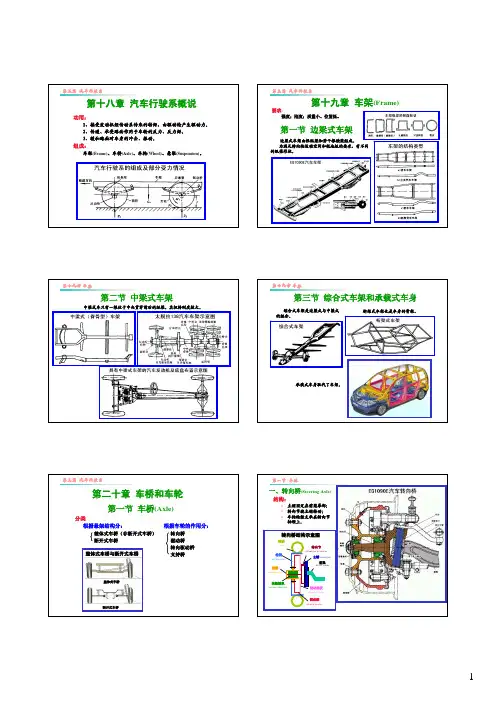

一、填空题1.根据车桥作用的不同，车桥可分为转向桥、驱动桥、转向驱动桥和支持桥等 4 种。

2．转向桥由前轴、转向节、主销和轮毂等主要部分组成。

3．前轮定位包括主销后倾、主销内倾、前轮外倾和前束等 4 个参数。

4．按悬架结构不同，车桥分为整体式车桥和断开式车轿两种。

整体式车桥与非独立悬架配用，断开式车轿与独立悬架配用。

5．主销安装在前轴上，其上端略向后倾斜，这种现象称为主销后倾；其上端略向内侧倾斜，这种现象称为主销内倾。

6．汽车悬架可分为两大类：即非独立悬架和独立悬架悬架。

7．现代汽车的悬架虽有不同的结构形式，但一般都由弹性元件、减振器、导向机构等组成，轿车一般还有横向稳定器。

8．汽车上常用的弹性元件包括钢板弹簧、螺旋弹簧、扭杆弹簧和气体弹簧等。

9．按照所采用弹性元件的不同，非独立悬架可以分为钢板弹簧式非独立悬架和螺旋弹簧式非独立悬架。

10．车轮沿主销移动的独立悬架可以分为车轮沿固定不动的主销移动的烛式独立悬架和车轮沿摆动的主销轴线移动的麦弗逊式独立悬架。

11．车轮是介于轮胎和车桥之间，其功用是安装轮胎，承受轮胎与车桥之间的各种载荷的作用。

12．按轮辐结构的不同，车轮可以分为辐板式车轮和辐条式车轮。

13．按胎体帘布层结构的不同，轮胎分为斜交轮胎和子午线轮胎。

14．外胎是轮胎的主要组成部分，主要由胎面、胎圈和胎体等组成。

15．胎面是轮胎的外表面，可分为胎冠、胎肩和胎侧等 3 部分。

16．汽车上采用的车架有边梁式车架、中梁式车架、综合式车架和无梁式车架 4 种类型。

二、选择题1．转向轮绕着（B ）摆动。

A．转向节 B．主销 C．前梁 D．车架2．车轮定位中，（D ）可通过改变横拉杆的长度来调整。

A．主销后倾 B．主销内倾 C．前轮外倾 D．前轮前束3．越野汽车的前桥属于（C ）。

A．转向桥 B．驱动桥 C．转向驱动桥 D．支承桥4．前轮定位中，转向操纵轻便主要是靠（B ）。

A．主销后倾 B．主销内倾 C．前轮外倾 D．前轮前束5．横向稳定杆的作用是防止（B ）。
