变频技术：变频技术考试题及答案模拟考试练习考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、填空题变频器的问世，使电气传动领域发生了一场技术革命，即（ ）取代直流调速。

本题答案： 2、单项选择题变频器在工频下运行时，只能由（ ）进行过载保护。

所以，（ ）是必须的。

A.热继电器 B.交流接触器 C.空气开关 D.保险丝 本题答案： 3、问答题PWM 逆变器消除谐波的一般方法是什么？ 本题答案： 4、问答题画出异步电动机的机械特性曲线。

本题答案： 5、单项选择题在通用变频器中，如果出现过流现象，可能是（ ）。

A.变频器三相输出相间或对地短路B.负载太重，加速时间太短姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------C.电网电压太高D.输入电源缺相本题答案：6、多项选择题作为变频器的室内设置，其周围不能有（）的气体。

A.腐蚀性B.爆炸性C.燃烧性D.刺味性本题答案：7、判断题变频器长期不用时，最好每隔半年通一次电。

本题答案：8、问答题是否每台变频器都必须加装电磁选件？本题答案：9、单项选择题直流滤波器使用（）年应更换。

A．1B．3C．5D．10本题答案：10、填空题常用的电流型逆变电路主要有单相桥式和（）。

本题答案：11、填空题电力二极管引出两个极，分别称为阳极A和（）。

本题答案：12、多项选择题异步电动机的矢量控制是建立在动态模型的基础上的。

其数学模型可以表示为以（）为两个输入量，转速和磁链为两个输出变量的控制系统。

A.电压B.电流C.频率D.功率本题答案：13、填空题目前，变频器的主电路和拓扑结构为：变频器的网侧交流器对于低压小容量的常采用（）变流器；对中压量的常采用（）的变流器；负载侧变流器对低小容量的常采用（）逆变器；对中压大容量的采用（）逆变器。

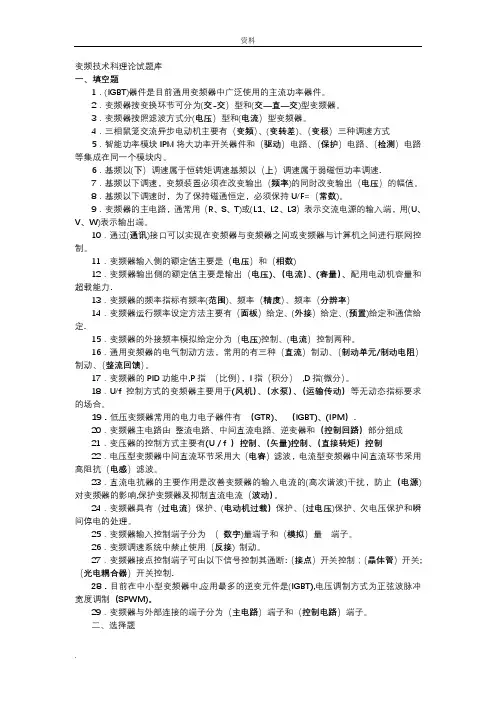

变频技术科理论试题库一、填空题1．(IGBT)器件是目前通用变频器中广泛使用的主流功率器件。

2．变频器按变换环节可分为(交-交）型和(交—直—交)型变频器。

3．变频器按照滤波方式分(电压）型和(电流）型变频器。

4．三相鼠笼交流异步电动机主要有（变频）、(变转差)、（变极）三种调速方式5．智能功率模块IPM将大功率开关器件和（驱动）电路、（保护）电路、（检测）电路等集成在同一个模块内。

6．基频以(下）调速属于恒转矩调速基频以（上）调速属于弱磁恒功率调速.7．基频以下调速，变频装置必须在改变输出（频率)的同时改变输出（电压）的幅值。

8．基频以下调速时，为了保持磁通恒定，必须保持U/F=（常数)。

9．变频器的主电路，通常用（R、S、T)或(L1、L2、L3）表示交流电源的输入端，用(U、V、W)表示输出端。

10．通过(通讯)接口可以实现在变频器与变频器之间或变频器与计算机之间进行联网控制。

11．变频器输入侧的额定值主要是（电压）和（相数)12．变频器输出侧的额定值主要是输出（电压)、（电流）、(容量）、配用电动机容量和超载能力.13．变频器的频率指标有频率(范围)、频率（精度）、频率（分辨率）14．变频器运行频率设定方法主要有（面板）给定、(外接）给定、(预置)给定和通信给定.15．变频器的外接频率模拟给定分为（电压)控制、(电流）控制两种。

16．通用变频器的电气制动方法，常用的有三种（直流）制动、（制动单元/制动电阻）制动、（整流回馈）。

17．变频器的PID功能中,P指（比例），I指（积分）,D指(微分）。

18．U/f 控制方式的变频器主要用于(风机）、（水泵）、（运输传动）等无动态指标要求的场合。

19．低压变频器常用的电力电子器件有（GTR)、（IGBT)、(IPM）.20．变频器主电路由整流电路、中间直流电路、逆变器和（控制回路）部分组成21．变压器的控制方式主要有(U / f ）控制、（矢量)控制、（直接转矩）控制22．电压型变频器中间直流环节采用大（电容）滤波，电流型变频器中间直流环节采用高阻抗（电感）滤波。

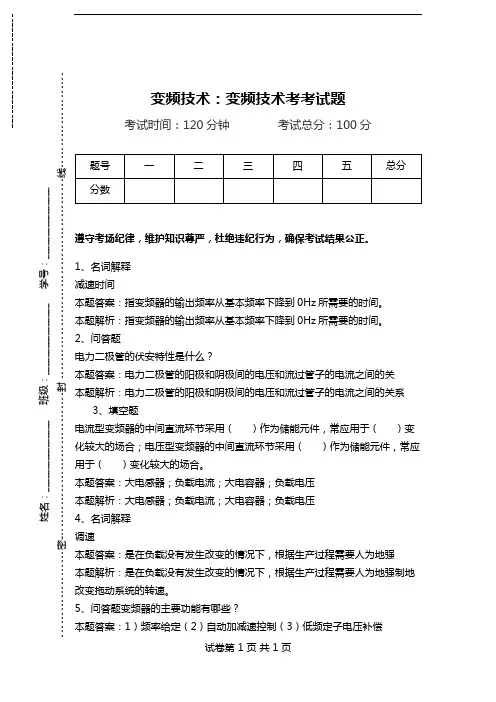

变频技术：变频技术考考试题考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、名词解释 减速时间本题答案：指变频器的输出频率从基本频率下降到0Hz 所需要的时间。

本题解析：指变频器的输出频率从基本频率下降到0Hz 所需要的时间。

2、问答题电力二极管的伏安特性是什么？本题答案：电力二极管的阳极和阴极间的电压和流过管子的电流之间的关 本题解析：电力二极管的阳极和阴极间的电压和流过管子的电流之间的关系 3、填空题电流型变频器的中间直流环节采用（ ）作为储能元件，常应用于（ ）变化较大的场合；电压型变频器的中间直流环节采用（ ）作为储能元件，常应用于（ ）变化较大的场合。

本题答案：大电感器；负载电流；大电容器；负载电压 本题解析：大电感器；负载电流；大电容器；负载电压 4、名词解释 调速本题答案：是在负载没有发生改变的情况下，根据生产过程需要人为地强 本题解析：是在负载没有发生改变的情况下，根据生产过程需要人为地强制地改变拖动系统的转速。

5、问答题变频器的主要功能有哪些？本题答案：1）频率给定（2）自动加减速控制（3）低频定子电压补偿姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------本题解析：1）频率给定（2）自动加减速控制（3）低频定子电压补偿（4）跳频（5）顺时停电再启动（6）保护（7）控制方式选择（8）程序控制和PID调节6、问答题三相异步电动机的转速n与哪些因素有关？本题答案：三相异步电动机的转速n与电源频率1、磁极对本题解析：三相异步电动机的转速n与电源频率1、磁极对数P、转差率s有关。

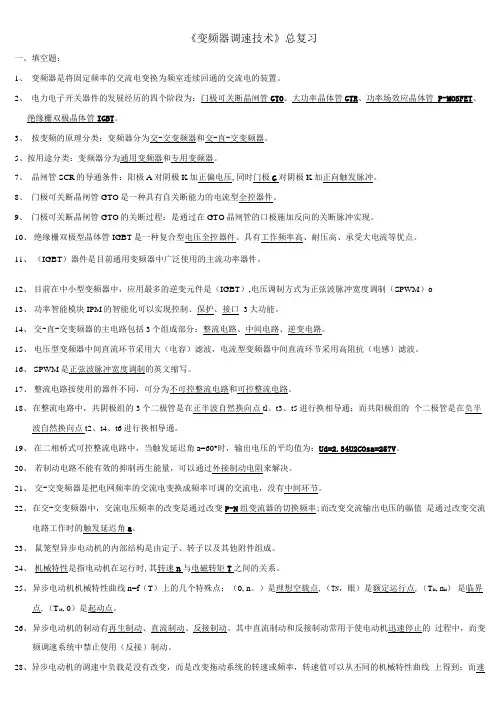

《变频器调速技术》总复习一、填空题：1、变频器是将固定频率的交流电变换为频室连续回通的交流电的装置。

2、电力电子开关器件的发展经历的四个阶段为：门极可关断晶闸管GTO、大功率晶体管GTR、功率场效应晶体管P-MOSFET、绝缘栅双极晶体管IGBT。

3、按变频的原理分类：变频器分为交-交变频器和交-直-交变频器。

5、按用途分类：变频器分为通用变频器和专用变频器。

7、晶闸管SCR的导通条件：阳极A对阴极K加正偏电压,同时门极G对阴极K加正向触发脉冲。

8、门极可关断晶闸管GTO是一种具有自关断能力的电流型全控器件。

9、门极可关断晶闸管GTO的关断过程：是通过在GTO晶闸管的口极施加反向的关断脉冲实现。

10、绝缘栅双极型晶体管IGBT是一种复合型电压全控器件。

具有工作频率高、耐压高、承受大电流等优点。

11、（IGBT）器件是目前通用变频器中广泛使用的主流功率器件。

12、目前在中小型变频器中，应用最多的逆变元件是（IGBT）,电压调制方式为正弦波脉冲宽度调制（SPWM）o13、功率智能模块IPM的智能化可以实现控制、保护、接口3大功能。

14、交-直-交变频器的主电路包括3个组成部分：整流电路、中间电路、逆变电路。

15、电压型变频器中间直流环节采用大（电容）滤波，电流型变频器中间直流环节采用高阻抗（电感）滤波。

16、SPWM是正弦波脉冲宽度调制的英文缩写。

17、整流电路按使用的器件不同，可分为不可控整流电路和可控整流电路。

18、在整流电路中，共阴极组的3个二极管是在正半波自然换向点tl、t3、t5进行换相导通；而共阳极组的个二极管是在负半波自然换向点t2、t4、t6进行换相导通。

19、在二相桥式可控整流电路中，当触发延迟角a=60°时，输出电压的平均值为：Ud=2.34U2COsa=257V。

20、若制动电路不能有效的抑制再生能量，可以通过外接制动电阻来解决。

21、交-交变频器是把电网频率的交流电变换成频率可调的交流电，没有中间环节。

变频技术：变频技术考考试题（最新版）考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

l 本题答案： 11、填空题输出电磁滤波器安装在变频器和（ ）之间。

抑制变频器输出侧的谐波（ ）。

本题答案： 12、单项选择题变频器种类很多，其中按滤波方式可分为电压型和（ ）型。

A.电流 B.电阻 C.电感 D.电容 本题答案： 13、判断题对于连续工作的负载来说，由于电动机在运行期间不能够到达稳定温升，因此允许电动机过载。

本题答案： 14、填空题变频器的主电路中，输入交流电抗器可抑制变频器输入电流的（ ），明显改善功率因数。

本题答案： 15、单项选择题FR-540变频器有内置PID 调节器，闭环控制。

（ ）A.正确姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------B.错误本题答案：16、单项选择题FR-540变频器的最大输出功率是（）。

A.30kWB.45kWC.10kWD.15kW本题答案：17、问答题负载测试的主要内容有哪些？本题答案：18、填空题通过（）接口可以实现在变频器与变频器之间或变频器与计算机之间进行联网控制。

本题答案：19、lC.绝缘栅双极型晶体管D.可开断晶闸管本题答案：25、单项选择题变频器的冷却风扇使用（）年应更换。

A．1B．3C．5D．10本题答案：26、单项选择题集成门极换流晶闸管的英文缩写是（）。

A．IGBTB．IGCTC．GTRD．GTO本题答案：27、判断题变频器可有三相电输入方式和单相电输入方式。

本题答案：28、填空题智能功率模块IPM将大功率开关器件和（）电路、（）电路、（）电路等集成在同一个模块内。

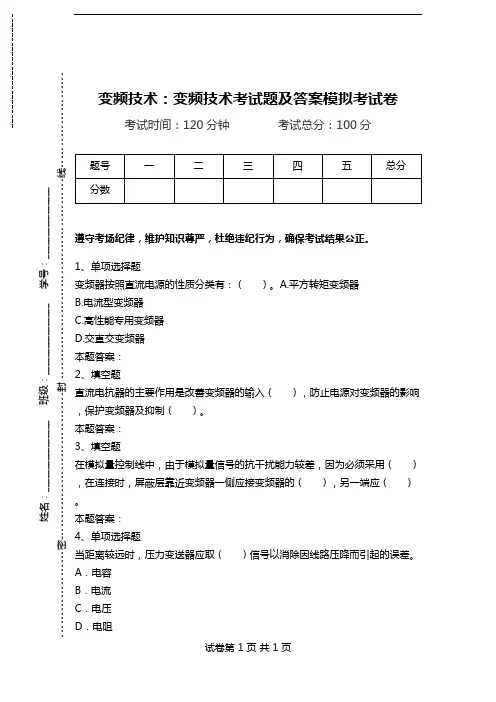

变频技术：变频技术考试题及答案模拟考试卷考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、单项选择题变频器按照直流电源的性质分类有：（ ）。

A.平方转矩变频器 B.电流型变频器 C.高性能专用变频器 D.交直交变频器 本题答案： 2、填空题直流电抗器的主要作用是改善变频器的输入（ ），防止电源对变频器的影响，保护变频器及抑制（ ）。

本题答案： 3、填空题在模拟量控制线中，由于模拟量信号的抗干扰能力较差，因为必须采用（ ），在连接时，屏蔽层靠近变频器一侧应接变频器的（ ），另一端应（ ）。

本题答案： 4、单项选择题当距离较远时，压力变送器应取（ ）信号以消除因线路压降而引起的误差。

A ．电容 B ．电流 C ．电压 D ．电阻姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------本题答案：5、问答题变频器常用的调压方法有哪些？本题答案：6、单项选择题在通用变频器中，如果出现过流现象，可能是（）。

A.变频器三相输出相间或对地短路B.负载太重，加速时间太短C.电网电压太高D.输入电源缺相本题答案：7、填空题电流型变频器的中间直流环节采用（）作为储能元件，常应用于（）变化较大的场合；电压型变频器的中间直流环节采用（）作为储能元件，常应用于（）变化较大的场合。

本题答案：8、问答题负载测试的主要内容有哪些？本题答案：9、问答题变频器主要应用在哪些方面？本题答案：10、判断题变频器不可使用U/F控制方式。

本题答案：11、问答题过电流跳闸的原因分析本题答案：12、填空题变频器的主电路，通常用R、S、T表示交流电源的输入端，用（）表示输出端。

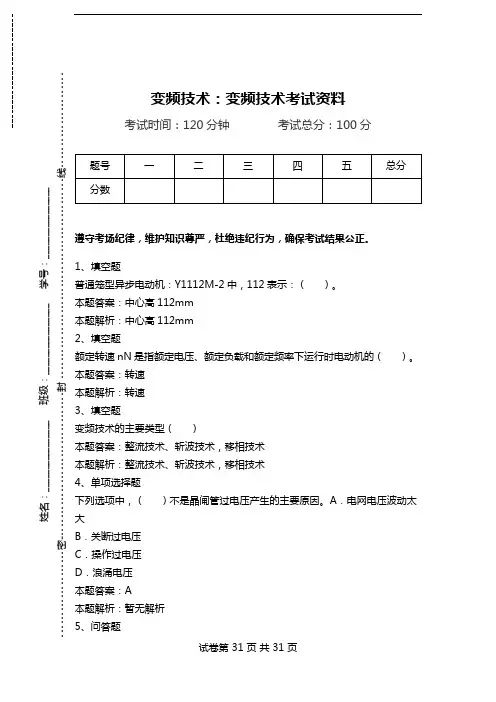

变频技术：变频技术考试资料考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、填空题普通笼型异步电动机：Y1112M-2中，112表示：（ ）。

本题答案：中心高112mm 本题解析：中心高112mm 2、填空题额定转速nN 是指额定电压、额定负载和额定频率下运行时电动机的（ ）。

本题答案：转速 本题解析：转速 3、填空题变频技术的主要类型（ ）本题答案：整流技术、斩波技术，移相技术 本题解析：整流技术、斩波技术，移相技术 4、单项选择题下列选项中，（ ）不是晶闸管过电压产生的主要原因。

A ．电网电压波动太大B ．关断过电压C ．操作过电压D ．浪涌电压 本题答案：A 本题解析：暂无解析 5、问答题姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------什么是基本U∕f控制方式？为什么在基本U∕f控制基础上还要进行转矩补偿？本题答案：U∕f控制方式是变频器的基本控制方式。

电动机在变频调速本题解析：U∕f控制方式是变频器的基本控制方式。

电动机在变频调速过程中，为了保持m磁通恒定，必须保持U∕f＝常数，即变频器的输出频率从0上升到额定频率fN时，输出电压也从0上升到额定电压UN。

U∕f控制方式要求U∕f ＝常数。

当频率比较低时，其输出电压也比较低，由于电动机定子绕组的电阻值是不变的，在低频时使流过绕组的电流下降。

由于绕组的电流下降，电动机的转矩不足。

所以在基本U∕f控制基础上还有进行转矩补偿。

6、问答题电动机的额度功率是它吸收电能的功率吗？本题答案：不是。

变频技术考试题及答案一、单项选择题（每题2分，共20分）1. 变频技术中，以下哪个是变频器的主要功能？A. 调速B. 调温C. 调光D. 调压答案：A2. 变频器的输出频率与输入频率之间的关系是？A. 固定不变B. 正比关系C. 反比关系D. 无关答案：B3. 变频器中，PWM调制技术的主要作用是什么？A. 提高功率因数B. 减少谐波C. 提高输出电压D. 降低噪音答案：B4. 变频器输出电压与输出频率的关系是？A. 无关B. 正比关系C. 反比关系D. 固定不变答案：B5. 变频器的控制方式中，开环控制和闭环控制的主要区别是什么？A. 价格B. 精度C. 响应速度D. 能耗答案：B6. 变频器在电机启动时的主要作用是什么？A. 降低启动电流B. 增加启动电流C. 保持电流不变D. 增加电机转速答案：A7. 变频器的额定功率是指？A. 最大输出功率B. 最小输出功率C. 平均输出功率D. 瞬时输出功率答案：A8. 变频器的输出电压与电机转速的关系是？A. 无关B. 正比关系C. 反比关系D. 固定不变答案：B9. 变频器的节能效果主要体现在哪个方面？A. 减少电机启动时间B. 减少电机停机时间C. 减少电机空转时间D. 减少电机负载变化答案：D10. 变频器的输出频率与电机转速的关系是？A. 无关B. 正比关系C. 反比关系D. 固定不变答案：B二、多项选择题（每题3分，共15分）11. 变频器的主要应用领域包括哪些？A. 工业自动化B. 家用电器C. 交通运输D. 能源管理答案：A, C, D12. 变频器的优点包括哪些？A. 调速范围广B. 启动电流小C. 节能效果明显D. 噪音低答案：A, B, C, D13. 变频器的控制方式包括哪些？A. 开环控制B. 闭环控制C. 恒速控制D. 恒压控制答案：A, B14. 变频器的输出特性包括哪些？A. 恒压输出B. 恒流输出C. 恒功率输出D. 恒速输出答案：A, B, C15. 变频器的节能原理是什么？A. 减少电机空转B. 减少电机启动电流C. 减少电机负载变化D. 减少电机停机时间答案：A, B, C三、判断题（每题1分，共10分）16. 变频器可以用于任何类型的电机。

变频技术：变频技术考试卷及答案考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、问答题如果变频器的加、减速时间设为0，起动时会出现什么问题？ 本题答案： 2、多项选择题变频器出厂时已经把各项功能预置好了，但由于不同的生产机械有不同的特性和要求，变频器还要进行功能预置，其主要有（ ）A.升降速时间 B.控制模式及U/f C.闭环开环控制 D.是否程控 本题答案： 3、单项选择题表示1s 时钟脉冲的特殊辅助继电器是（ ）。

A ．M8000 B ．M8002 C ．M8011 D ．M8013 本题答案： 4、填空题当传动比大于1时，传动机构为减速机构，当传动比小于1时传动机构为（ ）。

本题答案： 5、填空题姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------上限频率和下限频率是指变频器输出的最高、最低频率，一般可通过（）来设置。

本题答案：6、问答题选择V／f控制曲线常用的操作方法分为哪几步？本题答案：7、填空题定时器的线圈开始定时，定时时间到，常开触点（），常闭触点（）。

本题答案：8、问答题试述变频器的选用原则本题答案：9、问答题简述晶闸管的导通和阻断控制。

本题答案：10、判断题电动机在运行时的稳定温升不能超过其允许温升。

本题答案：11、填空题低速运行是指该生产机械所需要的（）转速。

本题答案：12、问答题SPWM控制的基本原理本题答案：13、问答题简述直流调速的优缺点。

本题答案：14、填空题额定转速nN是指额定电压、额定负载和额定频率下运行时电动机的（）。

变频技术：变频技术考试考试题考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、填空题变频器的PID 功能中，P 指（ ）。

本题答案： 2、单项选择题在变频调速系统中，变频器的热保护功能能够更好地保护电动机的（ ）。

A.过热 B.过流 C.过压 D.过载 本题答案： 3、填空题IPM 的智能化表现为可以实现（ ），（ ）和（ ）三大功能，构成混合式电力集成电路。

本题答案： 4、单项选择题变频拖动时，当工作频率超过额定频率时，电动机的转矩降减小，假如负载转矩不变，必将带不动负载。

（ ）A.正确 B.错误 本题答案： 5、填空题有些设备需要转速分段运行，而且每段转速的上升、下降时间也不同，为了适姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------应这些控制要求，变频器具有（）功能和多种加、减速时间设置功能。

本题答案：6、问答题什么是GTO的电流关断增益？本题答案：7、问答题简述直流调速的优缺点。

本题答案：8、名词解释恒功率负载本题答案：9、单项选择题变频恒压供水中变频器接受什么器件的信号对水泵进行速度控制？（）A.压力传感器B.PID控制器C.压力变送器D.接近传感器本题答案：10、判断题对于恒功率负载来说，当负载转速n降低时，负载转矩TL也降低。

本题答案：11、填空题变频器的主电路中，接触器的功能是在变频器出现故障时（），并防止掉电及故障后的再起动。

本题答案：12、填空题变频器具有多种不同的类型：按用途可分为专用型变频器和（）型变频器。

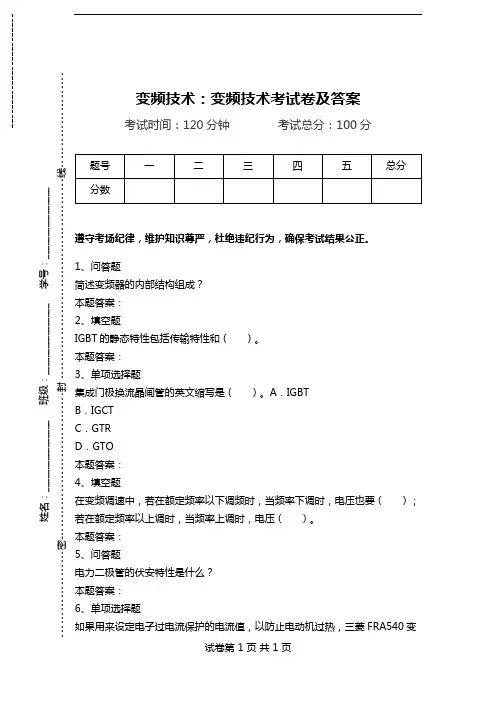

变频技术：变频技术考试卷及答案考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、问答题简述变频器的内部结构组成？ 本题答案： 2、填空题IGBT 的静态特性包括传输特性和（ ）。

本题答案： 3、单项选择题集成门极换流晶闸管的英文缩写是（ ）。

A ．IGBT B ．IGCT C ．GTR D ．GTO 本题答案： 4、填空题在变频调速中，若在额定频率以下调频时，当频率下调时，电压也要（ ）；若在额定频率以上调时，当频率上调时，电压（ ）。

本题答案： 5、问答题电力二极管的伏安特性是什么？ 本题答案： 6、单项选择题如果用来设定电子过电流保护的电流值，以防止电动机过热，三菱FRA540变姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------频器通过（）参数设置。

A.PR9B.PR1C.PR20D.PR99本题答案：7、问答题目前常用的变频器采用的控制方式有哪些？本题答案：8、填空题晶闸管的过流保护有快速熔断器保护，（）和（）。

本题答案：9、判断题变频器不可带电拆装。

本题答案：10、填空题电动机调速性能的衡量指标：调速范围、调速的（）、调速的（）、调速后工作特性。

本题答案：11、填空题变频变压的实现方法有脉幅调制和脉宽调制。

在PWM调制中，脉冲宽度越小，脉冲的间隔时间越大，输出电压的平均值就越（）。

本题答案：12、单项选择题变频器最高频率50Hz，最低频率0.5Hz，则调速范围为（）。

A．10 B．100C．200D．以上都不是本题答案：13、问答题说明变频器的基本频率参数，如何预置？本题答案：14、问答题变频器的主要功能有哪些？本题答案：15、单项选择题为了避免机械系统发生谐振，变频器采用设置（）的方法。

变频技术：变频技术考考试（最新版）考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、单项选择题逆变电路中续流二极管VD 的作用是（ ）。

A ．续流 B ．逆变 C ．整流 D ．以上都不是 本题答案： 2、问答题说明三相异步电动机直流制动的原理，并描绘制动前后的机械特性曲线。

本题答案： 3、填空题变频器操作运行的步骤是，先接（ ）电路、再接（ ）电路，调整变频器（ ），最后进行（ ）. 本题答案： 4、问答题“频率增益”功能有什么用途？ 本题答案： 5、多项选择题异步电动机的矢量控制是建立在动态模型的基础上的。

其数学模型可以表示为以（ ）为两个输入量，转速和磁链为两个输出变量的控制系统。

A.电压 B.电流 C.频率姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------D.功率本题答案：6、问答题变频器的控制电路有哪几部分组成？本题答案：7、填空题IPM是指（）。

本题答案：8、问答题按变频器调压方法分本题答案：9、名词解释SPWM本题答案：10、填空题变频器安装时要注意（）、（）和（）。

本题答案：11、问答题负载分哪几种类型？分别解释并举例。

本题答案：12、问答题简述变频技术的发展趋势？本题答案：13、单项选择题变频器主滤波电容器一般（）年应予更换，以维持变频器性能。

A．1 B．8C．3～5D．10本题答案：14、名词解释转矩提升本题答案：15、名词解释PWM脉宽调制本题答案：16、多项选择题变频器出厂时已经把各项功能预置好了，但由于不同的生产机械有不同的特性和要求，变频器还要进行功能预置，l22、填空题常用的电流型逆变电路主要有单相桥式和（）。

理论试卷一班级：________ 学号：______ 姓名：________成绩：__________一、填空题（10分）1．频率控制功能是变频器的基本控制功能。

控制变频器输出频率有以下几种方法：⑴___________________________；⑵___ ________________________；⑶_______ ______________________；⑷____ ______________________。

2．变频器具有多种不同的类型：按变换环节可分为交—交型和___________型；按改变变频器输出电压的方法可分为脉冲幅度调制（PAM）型和___________________型；按用途可分为专用型变频器和___________________型变频器。

3．为了适应多台电动机的比例运行控制要求，变频器具有___________________功能。

4．电动机在不同的转速下、不同的工作场合需要的转矩不同，为了适应这个控制要求，变频器具有___________________功能。

5．有些设备需要转速分段运行，而且每段转速的上升、下降时间也不同，为了适应这些控制要求，变频器具有___________________功能和多种加、减速时间设置功能。

二、选择题（10分）1、正弦波脉冲宽度调制英文缩写是（）。

A：PWM B：PAM C：SPWM D：SPAM2、对电动机从基本频率向上的变频调速属于（）调速。

A：恒功率B：恒转矩C：恒磁通D：恒转差率3、下列哪种制动方式不适用于变频调速系统（）。

A：直流制动B：回馈制动C：反接制动D：能耗制动4、为了适应多台电动机的比例运行控制要求，变频器设置了（）功能。

A：频率增益 B：转矩补偿 C：矢量控制 D：回避频率5、为了提高电动机的转速控制精度，变频器具有（）功能。

A：转矩补偿 B：转差补偿 C：频率增益 D：段速控制三、分析填空题（50分）1．变频器主电路原理图如下所示（图1），其主要功能是将工频交流电变为电压、频率可调的三相交流电。

变频技术：变频技术考试考试题（最新版）考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、问答题为什么说风机、泵类负载进行变频调速节能的效果最好？ 本题答案： 2、单项选择题在我国工频运行指（ ）。

A.50HZ B.0HZ C.100HZ D.60HZ 本题答案： 3、单项选择题交-直-交变频器根据直流环节储能方式的不同，又分为电压型和（ ）。

A ．电流型 B ．单相型 C ．三相型 D ．有环流型 本题答案： 4、判断题变频器不可使用U/F 控制方式。

本题答案： 5、问答题交-交变频器与交-直-交变频器在主电路的结构和原理有何区别？姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------本题答案：6、填空题PID控制是（）控制中的一种常见形式。

本题答案：7、问答题简述快速响应系统选择变频器的要点。

本题答案：8、单项选择题在SPWM（正弦脉宽调制）中，三角波决定了脉冲的频率，称为（）。

A.调制波B.谐波C.载波D.正弦波本题答案：9、判断题负载机械特性曲线的运行段超越电动机的有效转矩线，则超越部分将不能正常工作。

本题答案：10、填空题智能功率模块IPM将大功率开关器件和（）电路、（）电路、（）电路等集成在同一个模块内。

本题答案：11、判断题变频器只能用来变频，不能用来调速。

本题答案：12、填空题上限频率和下限频率是指变频器输出的最高、最低频率，一般可通过（）来设置。

本题答案：13、问答题传感器的输出信号为1.5～5V，直接作为变频器的给定信号，但要求输出频率的范围是0～50Hz，。

变频技术：变频技术考试资料（最新版）考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、单项选择题下列选项中，（ ）不是P-MOSFET 的一般特性。

A ．转移特性 B ．输出特性 C ．开关特性 D ．欧姆定律 本题答案： 2、问答题通用变频器的发展方向是什么？ 本题答案： 3、填空题计算机技术和（ ）是变频器发展的支柱。

本题答案： 4、填空题电动机在不同的转速下、不同的工作场合需要的转矩不同，为了适应这个控制要求，变频器具有（ ）功能。

本题答案： 5、问答题起重机械属于恒转矩类负载，速度升高对转矩和功率有何影响？ 本题答案： 6、问答题变频器主电路中指示灯的作用？姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------本题答案：7、问答题交-直-交变频器的主电路包括哪些组成部分？说明各部分的作用本题答案：8、填空题（）是变频器发展的基础。

本题答案：9、问答题不可控整流电路和可控整流电路的组成和原理有什么区别？本题答案：10、判断题三相电机使用的是三相电，不接零线。

本题答案：11、问答题变频调速恒压供水系统设计时，应遵循哪些原则？本题答案：12、填空题基频以下调速时，为了保持磁通恒定，必须保持U/F=（）。

本题答案：13、问答题三相异步电动机有哪些调速方式？并比较其优缺点。

本题答案：14、单项选择题下面哪个答案不是变频器输出的高次谐波对电动机产生的影响。

（）A．使电动机温度升高B．噪声增大C．产生振动力矩D．产生谐振本题答案：15、问答题为什么说电力电子器件是变频器技术发展的基础？本题答案：16、问答题变频器专用电机分为哪些种类？本题答案：17、填空题变频器安装要求其正上方和正下方要避免可能阻挡进风、出风的大部件，四周距控制柜顶部、底部、隔板或其他部件的距离不应小于（）。

变频技术：变频技术考试题及答案考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、填空题在PLC 指令中，分别表示置位和复位的指令是（ ）。

本题答案： 2、问答题V ／f 控制曲线分为哪些种类，分别适用于何种类型的负载？ 本题答案： 3、填空题专用的交流变频频如果标注5~100Hz 为恒转矩，100~150Hz 为恒功率，则基频应该设置为（ ）Hz 。

本题答案： 4、问答题目前常用的变频器采用的控制方式有哪些？ 本题答案： 5、单项选择题森兰SB40变频器控制电路端子中，REV 是（ ）。

A ．正转运行命令 B ．反转运行命令 C ．点动命令 D ．复位命令 本题答案： 6、单项选择题（ ）变频器多用于不要求正反转或快速加减速的通用变频器中。

A ．电压型姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------B．电流型C．电感型D．以上都不是本题答案：7、问答题在变频调速过程中，为什么必须同时变压？本题答案：8、判断题变频调速系统过载保护具有反时限特性。

本题答案：9、问答题变频器的外形有哪些种类？本题答案：10、填空题变频器的安装方式有（）安装。

本题答案：11、问答题变频器系统的主回路电缆与控制回路电缆安装时有什么要求？本题答案：12、名词解释变频器给定信号本题答案：13、问答题变频器的信号线和输出线都采用屏蔽电缆安装，其目的有什么不同？本题答案：14、填空题变频器与外部连接的端子分为主电路端子和（）。

本题答案：15、填空题基频以下调速时，为了保持磁通恒定，必须保持U/F=（）。

变频技术：变频技术考考试考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、判断题变频器有交-直-交类型，也有交-交类型。

本题答案： 2、单项选择题对于风机类的负载宜采用（ ）的转速上升方式。

A ．直线型 B ．S 型 C ．正半S 型 D ．反半S 型 本题答案： 3、填空题制动有再生制动、直流制动和（ ） 本题答案： 4、单项选择题下列选项中，（ ）不是P-MOSFET 的一般特性。

A ．转移特性 B ．输出特性 C ．开关特性 D ．欧姆定律 本题答案： 5、名词解释 加速时间 本题答案：姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------6、填空题变频器的主电路，通常用R、S、T表示交流电源的输入端，用（）表示输出端。

本题答案：7、问答题变频器主要应用在哪些方面？本题答案：8、名词解释功能码本题答案：9、问答题为什么对风机、泵类负载进行变频调速节能效果最好？本题答案：10、问答题若变频器拖动的负载为笼型电动机，选择变频器时应考虑哪些问题？本题答案：11、填空题对逆变电路中功率器件的开关控制一般采用（）控制方式。

本题答案：12、填空题电动机调速后能否满足负载要求，主要通过静态特性和（）衡量。

本题答案：13、问答题交—交变频电路的运行方式有哪些？各有何优缺点？本题答案：14、单项选择题空气压缩机一般选（）变频器。

A．通用型B．专用型C．电阻型D．以上都不是本题答案：15、单项选择题以下不属于全控型电力电子器件的是（）A．可关断晶闸管B.绝缘栅双极晶体管C.电力晶体管D.二极管本题答案：16、名词解释点动频率本题答案：17、问答题变频器是怎样分类的？本题答案：18、填空题交-交变频器的最大输出频率为（）。
