变频谐振耐压试验装置找上海大帆变频谐振耐压试验装置专业研发生产厂家上海大帆,拥有最领先的串联谐振技术,最快速的服务队伍,带来最好的变频谐振试验装置!以可靠的品质获得众多客户的青睐与口口相传。

变频串联谐振试验装置选上海大帆！
变频谐振耐压试验装置又称为
变频串联谐振耐压试验装置、调频串联谐振耐压设备、工频谐振试验装置、变频串联谐振试验变压器、变频串联谐振试验系统、变频串联谐振耐压试验仪、电缆交流耐压试验装置、串联谐振装置、串联谐振耐压设备、GIS耐压试验装置等
变频谐振试验装置主要用于以下方面：
1、6kV-500kV高压交联电缆的交流耐压试验
2、6kV-500kV变压器的工频耐压试验
3、GIS和SF6开关的交流耐压试验
4、发电机的交流耐压试验
5、其它电力高压设备如母线，套管，互感器的交流耐压试验
原理图
我们已知，在回路频率f＝1/2π√LC时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。

Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。

先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。

由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。

主要技术特点：
* 全国少数通过国家权威部门--电力工业电气设备质量检验测试中心（武汉高压研究所）严格的型式试验鉴定，质量可靠，确保试验人员、被试品和试验设备本身的安全；
*以卓越的品质和专业的服务获得众多专业客户的肯定（如广西电力科学研究院、呼伦贝尔电业局、齐齐哈尔电业局、中国水利水电十六局、中国化学集团等等）
*在东北电力科学院组织的2008年度全国设备大比武中一次性通过所有检测项目，唯一一家达到包括60Min温升在内的各项国标要求，比武成绩再次名列前茅；
* 体积小，重量轻，特别适合现场使用；
* 产品稳定可靠，质保三年（主机保用十年），终身维护；
* 过压,过流,放电,过热及零启动保护全面可靠,动作时间1微秒；
* 符合国标要求:有监测峰值/√2功能，可实时监测试验波形；*所有主要元器件均由世界知名企业原装进口，包括美国德州仪器，英特尔，德国西门子，施耐德，日本东芝，富士等，确保性能稳定可靠；
* 按军用标准抗振和防尘设计，耐长途运输和严酷使用环境；
* 一键鼠标式旋钮“傻瓜式”操作，大屏幕液晶显示；
* 独有软件校准功能，方便用户校准表计，确保高电压值准确度* 德国威图设计全铝合金机箱,立卧两用,轻便美观,大大方便现场使用；
* 信守承诺，服务专业及时，尽最大努力为客户需求服务；
部分常用型号和典型配置：
型号解读：DFVF3000-1560/260，容量为1560KVA，电压为260KV （以下仅列举了部分常用型号，可根据客户要求定制）
与传统的试验变压器相比，优点在哪？
变频串联谐振试验装置体积小，重量轻，易搬运，操作简单，非常方便现场使用及搬运（体积与重量约为传统试验变压器的1/10～1/30），而且是分件式设计，便于根据现场需求灵活配置电抗器的个数，大大降低了劳动强度，提高工作效率。

合集下载

武汉融德电测科技有限公司RDXZ系列变频串联谐振试验装置使用说明书

武汉融德电测科技有限公司RDXZ系列变频串联谐振试验装置使用说明书

RDXZ系列变频串联谐振试验装置使用说明书武汉融德电测科技有限公司第一章产品概述:该装置主要针对10kV、35kV、110kV、220kV、变电站及线路等所有电气主设备的交流耐压试验设计制造。

电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

该装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。

串联谐振在电力系统中应用的优点：1、所需电源容量大大减小。

串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q。

2、设备的重量和体积大大减少。

串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。

3、改善输出电压的波形。

谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。

4、防止大的短路电流烧伤故障点。

在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。

而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。

所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。

5、不会出现任何恢复过电压。

试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。

我公司变频谐振主要功能及其技术特点：1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。

变频串联谐振耐压试验装置原理

变频串联谐振耐压试验装置原理

变频串联谐振耐压试验装置原理
变频串联谐振耐压试验装置是一种用于高压电器耐压试验的装置，利用变频器来调节用于试验的频率，使高压电器更好地适应不同的环境，从而提高其耐压性能。

变频串联谐振耐压试验装置的原理是，变频器将电压调节至频率F，然后将其输入到谐振电路中，谐振电路由一个可变电容和一个可变电感共同组成，电容和电感的调节可以调节谐振电路的频率，而谐振电路的输出则会产生一个脉冲信号，该脉冲信号会被输入到耐压装置中，从而调节其耐压性能。

变频串联谐振耐压试验装置的主要优点是可以调节高压电器的耐压性能，从而使其能够更好地适应不同的环境，进而提高其耐压性能。

此外，该装置还具有节能、环保、易于操作、结构简洁等优点，使得其在耐压试验中具有更多的应用前景。

变频串联谐振耐压试验装置具有调节高压电器耐压性能的优点，且具有节能、环保、易于操作、结构简洁等优点，因而被广泛应用于耐压试验领域。

变频串联谐振耐压装置用户手册

变频串联谐振耐压装置用户手册

变频串联谐振耐压装置用户手册
1.重要安全提示。

-请务必在使用设备之前仔细阅读本用户手册，并按照指示正确安装和操作设备。

-在使用设备时，请确保按照要求选用正确的电源电压和频率。

-请勿在带电情况下打开设备的罩子或进行维修工作。

-如果设备故障或出现异常情况，请立即停止使用，并联系专业人士进行维修。

-请勿随意拆卸设备，以免影响设备的正常使用和有效性。

-请勿在潮湿、高温、高压、强磁等环境下使用设备。

2.装置概述。

变频串联谐振耐压装置是用于对电力电容器进行组串谐振实验和稳态/瞬态过电压试验的设备。

变频串联谐振耐压装置主要由变频电源、串联谐振装置、电容器组和监控系统组成。

3.装置安装。

-将变频串联谐振耐压装置放置在干燥、通风、温度适宜的场所。

-与电容器组连接的电缆应保持干燥、整洁、不扭曲、不磨损。

-调整设备脚底螺母以平衡设备。

4.装置操作。

-打开变频电源，并按照要求进行频率和电压的设置。

-打开串联谐振装置，并按照要求设置串联谐振时间、谐振频率和谐振电压等参数。

-将电容器组正确排列并与谐振装置连接，确保电容器组符合谐振条件。

-在开始试验前，确保所有控制系统都运行正常，试验过程中应随时监控参数变化。

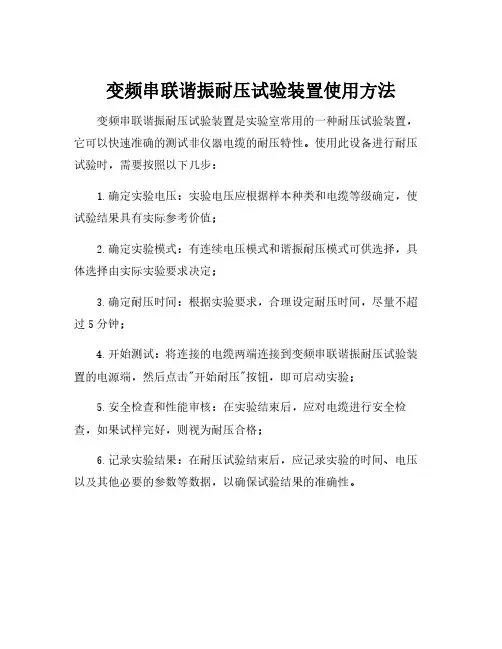

变频串联谐振耐压试验装置使用方法

变频串联谐振耐压试验装置使用方法

变频串联谐振耐压试验装置使用方法
变频串联谐振耐压试验装置是实验室常用的一种耐压试验装置，它可以快速准确的测试非仪器电缆的耐压特性。

使用此设备进行耐压试验时，需要按照以下几步：
1.确定实验电压：实验电压应根据样本种类和电缆等级确定，使试验结果具有实际参考价值；
2.确定实验模式：有连续电压模式和谐振耐压模式可供选择，具体选择由实际实验要求决定；
3.确定耐压时间：根据实验要求，合理设定耐压时间，尽量不超过5分钟；
4.开始测试：将连接的电缆两端连接到变频串联谐振耐压试验装置的电源端，然后点击"开始耐压"按钮，即可启动实验；
5.安全检查和性能审核：在实验结束后，应对电缆进行安全检查，如果试样完好，则视为耐压合格；
6.记录实验结果：在耐压试验结束后，应记录实验的时间、电压以及其他必要的参数等数据，以确保试验结果的准确性。
