常用火灾探测器的基本原理1、感烟火灾探测器感烟火灾探测器是对悬浮在大气中的燃烧和/或热解产生的固体或液体微粒敏感的火灾探测器。
其功能在于：在初燃生烟阶段，能自动发出火灾报警信号，以期将火扑灭在未成灾害之前。
其作为前期、早期火灾报警是非常有效的。
对于要求火灾损失小的重要地点，火灾初期有阴燃阶段，产生大量的烟和少量的热，很少或没有火焰辐射的火灾，都适合选用。
根据结构不同，感烟探测器可分为光电感烟探测器和离子感烟探测器。
光电感烟探测器是点型探测器，它是利用起火时产生的烟雾能够改变光的传播特性这一基本性质而研制的。
根据烟粒子对光线的吸收和散射作用。
光电感烟探测器又分为遮光型和散光型两种。
一般的点型光电感烟探测器属于散光型的，线型光束探测器使用的为遮光型。
下图所示为一种常用的光电感烟探测器。
▲常用的光电感烟探测器离子感烟式探测器也是点型探测器，它是在电离室内含有少量放射性物质（镅-241），可使电离室内空气成为导体，允许一定电流在两个电极之间的空气中通过，射线使局部空气成电离状态，经电压作用形成离子流，这就给电离室一个有效的导电性。
当烟粒子进入电离化区域时，它们由于与离子相结合而降低了空气的导电性，形成离子移动的减弱。
当导电性低于预定值时，探测器发出警报。
下图所示为一种常用的离子感烟式探测器。
▲常用的离子感烟式探测器2、感温火灾探测器感温火灾探测器是一种响应异常温度、温升速率和温差的火灾探测器。
感温火灾探测器（简称温感）主要是利用热敏元件来探测火灾的。
在火灾初始阶段，一方面有大量烟雾产生，另一方面物质在燃烧过程中释放出大量的热量，周围环境温度急剧上升。
探测器中的热敏元件发生物理变化，从而将温度信号转变成电信号，并进行报警处理。
下图所示为一种常用的感温火灾探测器。
▲常用的感温火灾探测器感温火灾探测器可分为定温火灾探测器（温度达到或超过预定值时的火灾探测器）、差温火灾探测器（升温速率超过预定值时响应的感温火灾探测器）、差温与定温火灾探测器（兼有差温、定温两种功能的感温火灾探测器）。

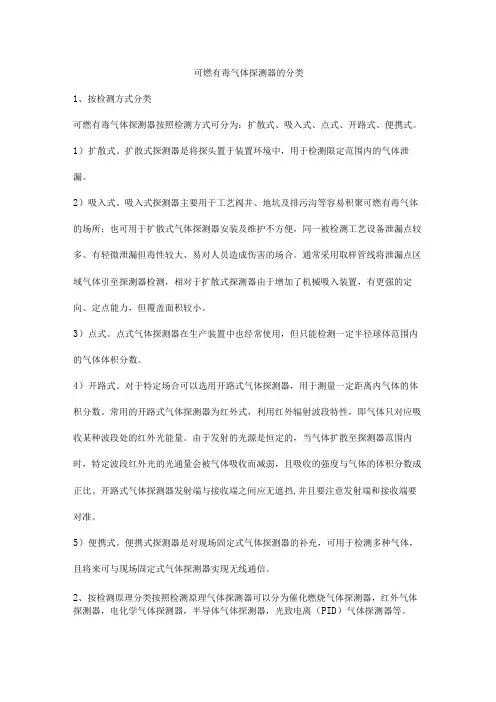

可燃有毒气体探测器的分类1、按检测方式分类可燃有毒气体探测器按照检测方式可分为：扩散式、吸入式、点式、开路式、便携式。
1）扩散式。
扩散式探测器是将探头置于装置环境中，用于检测限定范围内的气体泄漏。
2）吸入式。
吸入式探测器主要用于工艺阀井、地坑及排污沟等容易积聚可燃有毒气体的场所；也可用于扩散式气体探测器安装及维护不方便，同一被检测工艺设备泄漏点较多、有轻微泄漏但毒性较大、易对人员造成伤害的场合。
通常采用取样管线将泄漏点区域气体引至探测器检测，相对于扩散式探测器由于增加了机械吸入装置，有更强的定向、定点能力，但覆盖面积较小。
3）点式。
点式气体探测器在生产装置中也经常使用，但只能检测一定半径球体范围内的气体体积分数。
4）开路式。
对于特定场合可以选用开路式气体探测器，用于测量一定距离内气体的体积分数。
常用的开路式气体探测器为红外式，利用红外辐射波段特性，即气体只对应吸收某种波段处的红外光能量。
由于发射的光源是恒定的，当气体扩散至探测器范围内时，特定波段红外光的光通量会被气体吸收而减弱，且吸收的强度与气体的体积分数成正比。
开路式气体探测器发射端与接收端之间应无遮挡,并且要注意发射端和接收端要对准。
5）便携式。
便携式探测器是对现场固定式气体探测器的补充，可用于检测多种气体，且将来可与现场固定式气体探测器实现无线通信。
2、按检测原理分类按照检测原理气体探测器可以分为催化燃烧气体探测器，红外气体探测器，电化学气体探测器，半导体气体探测器，光致电离（PID）气体探测器等。
1）催化燃烧气体探测器主要用于燃类可燃气体检测，但需注意如果气体中含有硫、磷、硅、铅、卤素化合物等介质时，应选用抗毒性催化燃烧探测器；氢气的检测应选用氢气专用催化燃烧探测器。
2）红外气体探测器可适用于缺氧或高腐蚀的场所。
3）电化学或半导体型气体探测器适用于硫化氢、氯气、氨气、丙烯脯、一氧化碳等的检测。
4）光致电离气体探测器适用于苯、澳和碘、硫化氢、氨、氮氧化物、碎化氢、磷化氢等半导体气体的检测。
常用家庭防入侵探测器介绍4 之被动红外+微波探测器作者：罗海成luohaicheng本文首稿发表于：螺旋桨[智能建筑/智能家居专业知识分享博客]本文感谢：杭州人更电子科技有限公司、我要安居乐技术支持。
昨天我们聊了家用常用防盗探测器中的微波探测技术，微波探测器工作原理以及安装与注意事项，我们也知道家用探测器中单技术微波探测器很少用，一般最常用的是与被动红外一起使用，组成被动红外与微波双技术探测器，也叫双鉴探测器，如下图。
双技术复合探测器可以有效降低误报率，是家用探测器中比较理想的探测器，也是使用比较多的探测器。
现在很多厂家突出探测器的稳定性，低误报率，推出三技术探测器，甚至四技术探测器，不管采用几种探测技术，我们统称为复合探测器。
什么是被动红外+微波探测器，顾名思义探测器采用了被动红外传感技术与微波探测技术，那么两种技术是如何工作呢？当然之前我们已经知道被动红外与微波探测技术各自独立工作的原理。
那么两种技术合在一起到底最后听谁的呢？由谁决定报警信号的输出呢？其实很简单，为了提高探测的准确性，两种技术在使用时采用了相与的关系。
简单来理解，就是两个人对一个事情表态，两个人都表决通过，这个事才能通过。
也就是说，被动红外探测到有活动人体，微波也探测到有活动人体，这个时候探测器才输出报警信号。
我们知道被动红外的探测特性，最高灵敏度的探测安装位置是与活动物体运动方向成垂直方向，也就是90度，而微波探测器最高灵敏度的探测安装位置是与活动物体成径向运动，也就是0度。
那么问题来了，被动红外+微波探测器如何安装探测灵敏度最高。
通过分析被动红外探测器的特性与微波探测器的特性，我们可得出结论。
被动红外+微波探测器最高灵敏度的探测安装位置，应该是与活动物体运动方向成45度。
被动红外+微波探测器探测安装位置，结合两种探测技术的特点，应该注意如下几点。
1、不宜面对玻璃门窗。
被动红外探测器正对玻璃门窗，会有两个问题：一是白光干扰，显然PIR对白光具有很强的抑制功能，但毕竟不是100%的抑制。
三大类探测器比较（闪烁体、半导体、电离室）（闪烁体）碘化钠探头：他的激活剂是(TI)，对γ射线，当能量大于150keV时响应是线性的；对质子和电子，线性响应范围很宽，光输出和能量的关系接近通过原点的直线，仅在能量低于几百keV（对电子）和（1~2）MeV（对质子）时才偏离直线；对α粒子，能量大于4~5MeV后近似线性，但其直线部分延长不过原点。
因此测量α粒子（或其他重粒子）时，比须进行能量校准。
NaI(TI)烁体的主要优点是密度大，原子序数高，因而对γ射线探测效率高。
另外它的发光效率高，因而能量分辨率也较好。
它的缺点是容易潮解，因此使用必须密封。
碘化铯探头：CsI(TI)碘化铯是另一种碱金属卤化物，作为闪烁体材料常用铊或纳作激活剂。
铊的能量线性与碘化钠的接近，能量分辨率比碘化钠的差一些。
碘化铯的密度和平均原子序数比碘化钠更大，因此对γ射线的探测效率也更高。
与碘化钠相比，碘化铯的机械强度大，易于加工成薄片或做成极薄的蒸发薄膜。
此外，它不易潮解，也不易氧化。
但若暴露在水或高湿度环境中它也会变质。
碘化铯的主要缺点是光输出比较低，原材料价格较贵。
锗酸铋探头：与碘化钠（TI）同体积时，探测效率比碘化钠的高的多。
对0.511MeV γ光子，与NaI(TI)、CsF、和Ge半导体、塑料闪烁体相比，锗酸铋(BGO)有最大的效率和最好的信噪比。
BGO主要用于探测低能x射线、高能γ射线以及高能电子。
在低能区（<<0.5MeV）的能量分辨率比碘化钠的差，例如对于0.511MeV的γ射线，BGO的时间分辨为1.9ns，而碘化钠NaI(TI)的的为0.75ns。
BGO的主要缺点是折射率较高，尺寸大的BGO难以将光输出去。
价格高。
硫化锌：ZnS（Ag）它对α粒子的发光效率高，而对γ射线和电子不灵敏，很适合在强β、γ本底下探测重带点粒子如α、核裂片等，探测效率可达100%。
laBr3是新型卤化物闪烁体，其基本性能已经全面超越了传统的碘化钠闪烁体，谱仪具有比碘化钠更好的能量分辨率、峰形和稳定性。
闪烁体、半导体、电离室三大类探测器比较（闪烁体）碘化钠探头：他的激活剂是(TI)，对γ射线，当能量大于150keV时响应是线性的；对质子和电子，线性响应范围很宽，光输出和能量的关系接近通过原点的直线，仅在能量低于几百keV（对电子）和（1~2）MeV（对质子）时才偏离直线；对α粒子，能量大于4~5MeV后近似线性，但其直线部分延长不过原点。
因此测量α粒子（或其他重粒子）时，比须进行能量校准。
NaI(TI)烁体的主要优点是密度大，原子序数高，因而对γ射线探测效率高。
另外它的发光效率高，因而能量分辨率也较好。
它的缺点是容易潮解，因此使用必须密封。
碘化铯探头：CsI(TI)碘化铯是另一种碱金属卤化物，作为闪烁体材料常用铊或纳作激活剂。
铊的能量线性与碘化钠的接近，能量分辨率比碘化钠的差一些。
碘化铯的密度和平均原子序数比碘化钠更大，因此对γ射线的探测效率也更高。
与碘化钠相比，碘化铯的机械强度大，易于加工成薄片或做成极薄的蒸发薄膜。
此外，它不易潮解，也不易氧化。
但若暴露在水或高湿度环境中它也会变质。
碘化铯的主要缺点是光输出比较低，原材料价格较贵。
锗酸铋探头：与碘化钠（TI）同体积时，探测效率比碘化钠的高的多。
对0.511MeVγ光子，与NaI(TI)、CsF、和Ge半导体、塑料闪烁体相比，锗酸铋(BGO)有最大的效率和最好的信噪比。
BGO主要用于探测低能x射线、高能γ射线以及高能电子。
在低能区（<<0.5MeV）的能量分辨率比碘化钠的差，例如对于0.511MeV的γ射线，BGO的时间分辨为1.9ns，而碘化钠NaI(TI)的的为0.75ns。
BGO的主要缺点是折射率较高，尺寸大的BGO难以将光输出去。
价格高。
硫化锌：ZnS（Ag）它对α粒子的发光效率高，而对γ射线和电子不灵敏，很适合在强β、γ本底下探测重带点粒子如α、核裂片等，探测效率可达100%。
laBr3是新型卤化物闪烁体，其基本性能已经全面超越了传统的碘化钠闪烁体，谱仪具有比碘化钠更好的能量分辨率、峰形和稳定性。
建筑工程中常用的火灾探测器
在建筑工程中，常用的火灾探测器有以下几种：
1. 光电式烟感探测器：该探测器通过光电二极管发射光束，当烟雾进入探测器时，会散射光束，使光电二极管接受到光信号，从而触发火警报警。
这种探测器对烟雾敏感，能及早发现火灾。
2. 离子式烟感探测器：离子式烟感探测器通过放射放射性物质产生离子，当烟雾进入探测器时，会吸附并散射放射性物质产生的离子，从而改变电流的流动情况，触发火警报警。
这种探测器较为敏感，但容易误报。
3. 热敏式感温探测器：热敏式感温探测器通过感温元件感测周围环境的温度变化，当温度超过设定的阈值时，触发火警报警。
这种探测器适用于高温或易产生烟尘的场所。
4. 气体报警探测器：气体报警探测器可以用于检测一氧化碳、甲烷等有害气体浓度。
当检测到有害气体浓度超过设定的阈值时，触发报警。
5. 光纤式烟温一体探测器：光纤式烟温一体探测器是将光电传感器和感温传感器相结合，能够同时检测烟雾和温度变化，能够提高火灾的准确性和可靠性。
这些火灾探测器可以根据具体的建筑场所和需求进行选择和配置，以确保在火灾发生时能够及早发现并采取相应的应急措施。
常见入侵报警探测器适用范围、特点和安装要点一、应遵循以下原则：1、在防护区域内，入侵探测器盲区边缘与防护目标之间的距离应≥5m。
2、探测器的作用距离、覆盖面积，一般应留有25%～30%的余量，应能通过灵敏度调整进行调节。
二、安装设计要点：1、开关式入侵探测器：（1）磁控开关：主要用于各类门、窗警戒。
a.安装时注意门窗质地：普通的磁控开关仅用于木质的门窗上，钢、铁门窗采用专用的磁控开关。
b．安装在距门窗拉手边150mm的位置。
c．舌簧管安装在门、窗框上，磁铁安装在门、窗上，对准、间距0.5cm左右。
（2）微动开关：主要用于被保护物体下面，物体被移开时发生报警。
（3）水银触点开关：主要用于防范保险柜等大型物体被非法搬运。
2、被动红外入侵探测器：常用于室内防护目标的空间区域警戒。
（1）特点：a.功耗低、隐蔽性好（被动式）。
b.同一室内可安装多台，探测区任意交叉互不干扰。
c.灵敏度随室温升高而下降，探测范围也随之减小。
d.探测区内有热变化或热气流流过易造成误报。
e.红外线穿透性差，遇遮挡造成盲区。
（2）安装设计要点：a.壁挂式被动红外探测器，安装高度距地面2.2m左右，视场与可能入侵方向成90度角，探测器与墙壁的倾角视防护区域覆盖要求确定。
b.吸顶式被动红外探测器,一般安装在重点防范部位上方附近的天花板上，应水平安装。
c.楼道式被动红外探测器，视场面对楼道（通道）走向，安装位置以能有效封锁楼道（或通道）为准，距地面高度2.2m左右。
3、微波探测器的主要特点及安装使用要点微波是一种波长很短的电磁波。
其波长是从1mm到1dm，频率是从300MHz 到300GHz。
（1）其警戒范围为一个立体防范空间，其控制范围比较大，可以覆盖60。
～95。
的水平辐射角，控制面积可达几十～几百平方米。
（2）微波对非金属物质的穿透性既有好的一面，也有坏的一面。
（3）微波探测器的探头不应对准可能会活动的物体。
（4）在监控区域内不应有过大、过厚的物体，特别是金属物体，否则在这些物体的后面会产生探测的盲区。
常用火灾探测器的工作原理及选择分析常用火灾探测器的工作原理及选择分析摘要：火灾探测器作为自动报警系统的探测传感部分，其工作的灵敏度、稳定性及可靠性直接影响到整个自动报警系统的好坏。
由于探测环境场合的不同，火灾探测器的选择也不同，如选择不得当，可能会引起系统误报、延报、甚至不报的结果，严重影响火灾探测警报、人员安全疏散、火灾扑救。
本文通过分析几种常用火灾探测器的工作原理，探讨几种火灾探测器的适用场合。
关键词：火灾探测器；工作原理；选择火灾自动报警系统作为早期火灾探测的有效措施，在建筑防火中起着巨大的作用。
而火灾探测器作为自动报警系统的探测传感部分，其工作的灵敏度、稳定性及可靠性直接影响到整个自动报警系统的好坏。
由于探测环境场合的不同，火灾探测器的选择也不同，如选择不得当，可能会引起系统误报、延报、甚至不报的结果，严重影响火灾探测警报、人员安全疏散、火灾扑救。
所以清楚了解每种探测器的特点特性，在自动报警设计时选择正确的探测器是非常重要的。
一火灾探测器的分类及应用场所火灾探测器按照其探测的火灾参数不同，可分感烟火灾探测器、感温火灾探测器、感光火灾探测器、可燃气体探测器以及复合式火灾探测器。
而根据结构造型、探测原理又可细分成很多种。
下面我们通过分析几种常用的火灾探测器的工作原理，归纳出不同火灾探测器的适用场合。
1 红外散射型光电感烟探测器感烟探测器的种类有很多，其中红外散射型光电感烟探测器由于其可靠性高、误报率小，成为现代自动报警系统最常用的探测器之一。
其工作原理如图1所示，E为红外发射、R为红外接收管，共同安装在黑箱中，并用黑色物质遮挡在其中，在无烟环境下，红外接收管几乎接收不到信号，当火灾发生时，会有烟雾进入黑箱，由于烟雾对光线的散射作用，使红外接收管接收到一个较弱的信号，放大电路对该信号进行200―400倍的放大，触发电路对放大后的信号进行阈值判别，若达到报警阈值，则通过电路将报警信息传给控制器，实现报警。
建筑工程常用的火灾探测器
建筑工程中常用的火灾探测器主要包括以下几种：
1. 光电式烟雾探测器：利用光电散射原理进行探测，当烟雾进入探测器内部时，烟雾颗粒会散射光线，这会导致光束在探测器内部产生变化，进而触发报警信号。
2. 离子式烟雾探测器：采用离子传感器原理进行探测，该传感器通过电离空气分子来检测烟雾，当有燃烧产生的离子进入探测器内部时，离子导电性的变化将触发报警。
3. 热敏式烟雾探测器：通过感应周围环境温度的升高来检测火灾，当探测器感应到环境温度超过设定阈值时，会触发报警。
4. 火焰探测器：使用光学、红外或紫外传感技术来探测可见光或红外辐射，当探测到明火时，火焰探测器会发出警报。
5. 煤气泄漏探测器：用于检测可燃气体（如天然气、液化气等）的泄漏，一旦探测到可燃气体超过安全范围，探测器将发出声音或光信号。
这些火灾探测器在建筑工程中广泛应用，通过实时监测火灾情况，及时发出警报，帮助人们避免火灾事故的发生，保障生命财产安全。
2.入侵探测器的分类入侵探测器有多种多样，进行分类将有助于从总体上对入侵探测器的认识和掌握。
入侵探测器通常可按传感器的种类、工作方式、警戒范围、传输方式、应用场合来区分。
1)按传感器种类分类按传感器的种类，即按传感器探测的物理量来区分，通常有：磁控开关探测器、振动探测器、超声入侵探测器、次声入侵探测器、红外入侵探测器、微波入侵探测器和视频移动探测器等等。
探测器的名称大多是按传感器的种类来称呼的。
2)按入侵探测器工作方式来分类按入侵探测器工作方式分类，有：主动式入侵探测器和被动式入侵探测器两种。
被动入侵探测器在工作时不需向探测现场发出信号，而依靠对被测物体自身存在的能量进行检测。
平时，在传感器上输出一个稳定的信号，当出现入侵情况时，稳定信号被破坏，输出带有报警信息，经处理发出报警信号。
例如，被动红外入侵探测器利用了热电传感器能检测被测物体发射的红外线能量的原理。
当被测物体移动时，把周围环境温度与移动被测物体表面温度差的变化检测出来，从而触发探测器的报警输出。
所以，被动红外入侵探测器是被动式入侵探测器。
主动式探测器是在工作时，探测器要向探测现场发出某种形式的能量，经反射或直射在接收传感器上形成一个稳定信号，当出现入侵情况时，稳定信号被破坏，输出带有报警信息，经处理发出报警信号。
例如，微波入侵探测器，由微波发射器发射微波能量，在探测现场形成稳定的微波场，一旦移动的被测物体入侵时，稳定的微波场便遭到破坏，微波接收机接收这一变化后，即输出报警信号。
所以，微波入侵探测器是主动式探测器。
主动式探测器其发射装置和接收传感器可以在同一位置，如，微波入侵探测器。
也可以在不同位置，如，对射式主动红外入侵探测器。
被动式入侵探测器有：被动红外入侵探测器、振动入侵探测器、声控入侵探测器、视频移动探测器等等。
主动式入侵探测器有：微波入侵探测器、主动红外入侵探测器、超声波入侵探测器等等。
3)按警戒范围分类按警戒范围可分成点控制探测器、线控制探测器、面控制探测器和空间控制探测器。
感温探测器工作原理感温探测器是一种常见的用于测量温度的设备，它基于热电效应或热敏效应原理工作。
本文将从感温探测器的工作原理、常见的感温探测器类型以及应用领域等方面进行介绍。
一、感温探测器的工作原理感温探测器的工作原理主要有热电效应和热敏效应两种。
热电效应是指当两个不同材料的接触点温度不一致时，会在接触点处产生电势差。
这是因为不同材料的导电性能不同，导致了电子的迁移，从而形成了电势差。
感温探测器利用热电效应来测量温度，常见的热电偶就是利用这个原理工作的。
热电偶由两种不同金属的导线组成，当导线的接触点温度不一致时，会在接触点处产生电势差，通过测量这个电势差就可以得到温度信息。
热敏效应是指材料的电阻随温度的变化而变化。
这种效应常见于热敏电阻和热敏电阻器等感温探测器中。
热敏电阻的电阻值会随温度的升高而增大或减小，从而可以通过测量电阻值的变化来得到温度信息。
热敏电阻器通常由氧化物或半导体材料制成，其电阻值与温度呈线性或非线性关系，通过测量电阻值的变化就可以得到温度信息。
二、常见的感温探测器类型1. 热电偶：热电偶是一种常用的感温探测器，它由两种不同金属的导线组成。
热电偶的工作原理就是利用热电效应来测量温度，通过测量两个导线接触点处的电势差来得到温度信息。
热电偶具有测量范围广、响应速度快等优点，常被应用于工业领域。
2. 热敏电阻：热敏电阻是一种以材料的电阻随温度的变化而变化的感温探测器。
热敏电阻器通常由氧化物或半导体材料制成，其电阻值与温度呈线性或非线性关系。
热敏电阻具有结构简单、价格低廉等优点，常被应用于家用电器等领域。
3. 热电阻：热电阻也是一种常见的感温探测器，它利用热敏效应来测量温度。
热电阻的电阻值会随温度的变化而变化，通常采用铂、镍或铜等材料制成。
热电阻具有高精度、稳定性好等优点，常被应用于精密测温领域。
三、感温探测器的应用领域感温探测器在工业、农业、医疗等领域具有广泛的应用。
在工业领域，感温探测器被广泛应用于温度监测和控制系统中，用于测量各种设备、管道、液体等的温度。
火灾探测器的分类、设置和安全检查要点火灾自动报警系统由火灾探测器和火灾报警控制器组成。
火灾探测器是系统的“感觉器官”，它的作用是监视环境中有没有火灾的发生。
一旦有了火情，就将火灾的特征物理量，如温度、烟雾、气体和辐射光强等转换成电信号，并立即动作向火灾报警控制器发送报警信号。
火灾探测器的分类按结构造型分类按结构造型分类可分成点型和线型两大类。
点型探测器点型探测器是一种响应某一点周围的火灾参数的火灾探测器，大多数火灾探测器属于点型火灾探测器。
点型光电感烟火灾探测器点型差定温火灾探测器线型火灾探测器线型火灾探测器是一种响应某一连续线路周围的火灾参数的火灾探测器，其连续线路可以是“硬”的，也可以是“软”的。
如线型定温火灾探测器，是由主导体、热敏绝缘包覆层和合金导体一起构成的“硬”连续线路。
又如红外光束线型感烟火灾探测器，是由发射器和接受器二者中间的红外光束构成“软”的连续线路。
线型火灾探测器-“硬”连续线路线型火灾探测器-“软”连续线路按探测火灾参数分类火灾探测器按照探测火灾参数的不同可分为感温、感烟、感光、可燃气体和复合式等几大类。
感烟火灾探测器感烟火灾探测器是一种响应燃烧或热解产生的固体或液体微粒的火灾探测器，是使用量最大的一种火灾探测器。
因为它能探测物质燃烧初期所产生的气溶胶或烟雾粒子浓度，因此，有的国家称感烟火灾探测器为“早期发现”探测器。
常见的感烟火灾探测器有离子型、光电型等几种。
离子感烟探测器由内外两个电离室为主构成。
外电离室（即检测室）有孔与外界相通，烟雾可以从该孔进入传感器内；内电离室（即补偿室）是密封的，烟雾不会进入。
火灾发生时，烟雾粒子窜进外电离室，干扰了带电粒子的正常运行，使电流、电压有所改变，破坏了内外电离室之间的平衡，探测器就会产生感应而发出报警信号。
光电感烟探测器内部有一个发光元件和一个光敏元件，平常由发光元件发出的光，通过透镜射到光敏元件上，电路维持正常，如有烟雾从中阻隔，到达光敏元件上的光就会显著减弱，于是光敏元件就把光强的变化转换成电流的变化，通过放大电路发出报警信号。
1、火灾探测器的种类各种各样的火灾探测器归纳起来可分四类，每类探测器又分几种形式，每种形式的探测着火阶段及感应的现象有所不同。
详细见下表：2、各类探测器的原理与特点1感烟类探测器主要是感应悬浮微粒和烟气来探知火灾的发生。
比如常用的离子室式探测器其原理是当有悬浮微粒或烟雾进入离子室时，离子流通阻力加大，因此电流表的电流就大大降低，电流的变化预示着火灾的发生。
其他形式的感烟探测器其核心部件通常是由光敏电阻或光敏电池组成的平衡电桥。
当有悬浮微粒和烟雾存在时，要么一个光电阻被遮挡，要么一个光电池由于烟粒子的折射发散而得到光照，因此电桥失去平衡，电路中就有电流产生，电流的产生预示着火灾的发生。
感烟探测器探测的是火灾的初期阶段和发烟阶段，它的优点是比较早地探知火灾的发生，灵敏度高。
其缺点是容易发生误报，而且对环境条件要求较高，一般其探头必须设在室内。
它适宜探测纤维素火灾及其他产生大量烟雾火灾。
离子室式可探测火灾的初期阶段，预报最早，所以在居住区目前使用离子室式的最多。
2感热类探测器主要通过感应辐射热来探知火灾的发生。
此类探测器包括很多形式，但其应用原理只有两个，要么是利用热膨胀；要么是利用熔点低的金属受热熔化。
这类探测器工作可靠不易发生误报。
它所探测的是火灾的火焰阶段并且当辐射热达一定能量时探测器才动作。
它的缺点是探测火灾比较晚，也可以说其灵敏度不高。
比较而言差温式(或称温度速升式)，灵敏度要高一点。
3感光类探测器都是利用光电原理而制成的。
也就是说设法把光信号变为电信号，电信号经处理后就能推动报警。
现阶段在平台上常用的是紫外线、红外线探测器，他们所感应的是频率较低的火光中的紫外线和红外线。
而不感应阳光中的紫外线和红外线。
常安装延时器以防止电内引起的假警报。
它的特点是比较可靠，不受风雨等环境的影响，适宜室外安装和探测气体火灾。
但对浓烟滚滚的火灾不易探测。
感光类和感热类虽然感应的都是火陷阶段，但感光类探测器比感热的要灵敏，也就是说探测得比较快比较早。
