软件工程UML活动图

实验三活动图[实验目的和要求]１、掌握活动的概念以及表示方法。

２、掌握活动图中各元素表示的意义和表示方法。

３、掌握分支、监护条件、分岔、汇合和泳道的概念。

４、掌握阅读和绘制活动图的方法。

５、掌握UML的可见性规则和构造型的作用。

[实验环境]1、Windows操作系统（XP、Vista等）2、Rational Rose2003软件（或RSA8.0）[实验内容和步骤]１、说明下面活动图所表达的信息。

表达的信息：用户下订单，可以直接生成送货单，然后由供应商发货，修改订单项状态，然后等所有的订单项全都送货完毕，这样一笔订单就完成了。

或者也可以由用户下订单，然后选择支付方式，如果用户想要取消订单或订单超过了时限则该订单取消，否则供应商收款后送货，然后修改订单项状态，待所有的订单项全都送货完毕，订单就完成了。

2、用活动图表示for（i=0;i<9;i++）循环。

输入i=0i>=9i++ i<9２、了解使用“支付宝”进行网上购物的活动过程，并画出活动图，关于支付宝的相关说明可以登录/查看。

登陆淘宝网，选择要购买的商品，选中后点“立即购买”买下选中的商品正确填写您的收货地址、收货人、联系电话，填写您所需的购买数量；补充完成您的个人基本信息，点“确认无误，购买”继续选择支付宝账户余额支付，输入支付宝账户支付密码，点“确认无误，付款”支付宝账户无余额可以选择网上银行、支付宝卡通、网点付款来完成支付支付宝付款成功，点“点此查看本笔交易详情”卖家发货后，买家注意查收货物，收到货物后，点“确认收货”付款给卖家输入支付宝账户的支付密码，点“同意付款”付款给卖家；收到货点“确定”付款给卖家成功付款给卖家双方相互评价交易成功[分析与讨论]1总结UML在软件工程中的作用以及使用UML建模的必要性。

作用：在现代软件工程中，需求到详细设计是非常重要的环节，后续的编码、测试、维护都只是按照前面的规划计划进行，一个非常详细的设计，利用UML几乎能将整个的代码通过UML表示出来，UML处理好了，就简化了软件的制作难度。

UML中的活动图和状态图的区别与实际应用案例解析UML（Unified Modeling Language）是一种用于软件系统建模的标准化语言，它提供了一套丰富的图形符号和规范，帮助开发人员更好地理解和设计软件系统。

在UML中，活动图和状态图是两种常用的图形表示方式，用于描述系统中的活动流程和对象状态。

本文将探讨这两种图形的区别，并通过实际应用案例来解析它们的具体应用。

活动图是一种用于描述系统中活动流程的图形表示方式。

它主要由活动（Action）、控制流（Control Flow）和决策节点（Decision Node）等元素组成。

活动图可以清晰地展示系统中的各种活动以及它们之间的关系和顺序。

活动图通常用于描述业务流程、系统交互和软件系统中的算法等。

例如，在一个在线购物系统中，我们可以使用活动图来描述用户选择商品、添加到购物车、填写订单信息、确认支付等流程。

通过活动图，我们可以更好地理解和设计系统中的各个步骤，从而提高系统的可靠性和可维护性。

与活动图相比，状态图主要用于描述系统中对象的状态和状态之间的转换。

状态图由状态（State）、转移（Transition）和事件（Event）等元素组成。

状态图可以清晰地展示对象在不同状态之间的转换和触发条件。

状态图通常用于描述系统中的状态机、对象的生命周期和系统中的并发操作等。

例如，在一个自动售货机系统中，我们可以使用状态图来描述售货机的工作状态，如待机状态、售货状态和故障状态等。

通过状态图，我们可以更好地理解和设计系统中对象的状态变化，从而提高系统的可靠性和性能。

活动图和状态图在应用上有一些区别。

活动图主要用于描述系统中的活动流程，强调活动之间的顺序和关系。

它更适合于描述系统中的业务流程和交互流程等。

而状态图主要用于描述系统中对象的状态和状态之间的转换，强调对象状态的变化和触发条件。

它更适合于描述系统中的状态机和对象的行为。

下面通过一个实际应用案例来进一步解析活动图和状态图的具体应用。

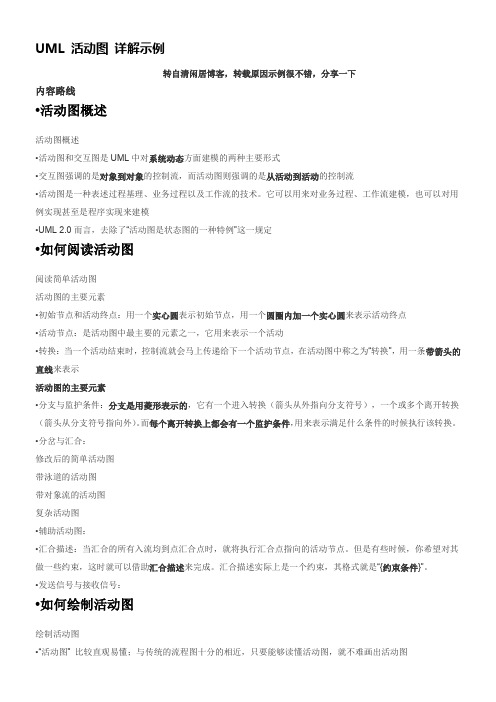

UML 活动图详解示例转自清闲居博客，转载原因示例很不错，分享一下内容路线•活动图概述活动图概述•活动图和交互图是UML中对系统动态方面建模的两种主要形式•交互图强调的是对象到对象的控制流，而活动图则强调的是从活动到活动的控制流•活动图是一种表述过程基理、业务过程以及工作流的技术。

它可以用来对业务过程、工作流建模，也可以对用例实现甚至是程序实现来建模•UML 2.0而言，去除了“活动图是状态图的一种特例”这一规定•如何阅读活动图阅读简单活动图活动图的主要元素•初始节点和活动终点：用一个实心圆表示初始节点，用一个圆圈内加一个实心圆来表示活动终点•活动节点：是活动图中最主要的元素之一，它用来表示一个活动•转换：当一个活动结束时，控制流就会马上传递给下一个活动节点，在活动图中称之为“转换”，用一条带箭头的直线来表示活动图的主要元素•分支与监护条件：分支是用菱形表示的，它有一个进入转换（箭头从外指向分支符号），一个或多个离开转换（箭头从分支符号指向外）。

而每个离开转换上都会有一个监护条件，用来表示满足什么条件的时候执行该转换。

•分岔与汇合：修改后的简单活动图带泳道的活动图带对象流的活动图复杂活动图•辅助活动图：•汇合描述：当汇合的所有入流均到点汇合点时，就将执行汇合点指向的活动节点。

但是有些时候，你希望对其做一些约束，这时就可以借助汇合描述来完成。

汇合描述实际上是一个约束，其格式就是“{约束条件}”。

•发送信号与接收信号：•如何绘制活动图绘制活动图•“活动图” 比较直观易懂；与传统的流程图十分的相近，只要能够读懂活动图，就不难画出活动图•绘制时首先决定是否采用泳道：主要根据活动图中是否要体现出活动的不同实施者•然后尽量使用分支、分岔和汇合等基本的建模元素来描述活动控制流程•如果需要，加入对象流以及对象的状态变化，利用一些高级的建模元素（如辅助活动图、汇合描述、发送信号与接收信号、引脚、扩展区）来表示更多的信息•活动图的建模关键是表示出控制流，其它的建模元素都是围绕这一宗旨所进行的补充工作流程，控制流程，业务流程中使用。
