电子元件基础知识(1)

常用电子元器件大全一、电阻器1. 固定电阻器：阻值固定，常见的有碳膜电阻、金属膜电阻、线绕电阻等。

2. 可变电阻器：阻值可调，如电位器、滑动变阻器等。

3. 熔断电阻器：具有过载保护功能，当电流超过一定值时，电阻器会自动断开。

二、电容器1. 无极性电容器：如陶瓷电容器、聚脂电容器等。

2. 有极性电容器：如电解电容器、钽电容器等。

3. 可变电容器：如空气可变电容器、真空可变电容器等。

三、电感器电感器是一种能产生电磁感应的电子元件，主要用于滤波、振荡、扼流等电路。

常见电感器类型如下：1. 固定电感器：线圈绕制在磁性材料上，如空心电感、磁芯电感等。

2. 可变电感器：线圈匝数可调，如空气可变电感、磁芯可变电感等。

3. 螺线管电感器：具有线性或非线性特性，如线性螺线管、非线性螺线管等。

四、二极管1. 整流二极管：如硅整流二极管、肖特基二极管等。

2. 稳压二极管：如硅稳压二极管、锗稳压二极管等。

3. 发光二极管：如普通LED、红外LED等。

五、晶体管晶体管是一种具有放大功能的半导体器件，是电子电路中的核心元件。

常见晶体管类型如下：1. 双极型晶体管（BJT）：如NPN型、PNP型等。

2. 场效应晶体管（MOSFET）：如N沟道、P沟道等。

3. 达林顿晶体管：具有高放大倍数的晶体管。

六、集成电路（IC）1. 运算放大器（OpAmp）：用于放大、滤波、比较等电路。

2. 逻辑门电路：如与门、或门、非门等，是数字电路的基础。

3. 微控制器（MCU）：集成CPU、内存、输入输出接口等，用于控制应用。

七、传感器传感器是一种能感受规定的被测量并按照一定的规律转换成可用信号的器件，它们是电子设备感知外界环境的关键部件。

1. 温度传感器：如热敏电阻、热电偶等，用于测量温度变化。

2. 光电传感器：如光敏电阻、光电二极管等，用于检测光强变化。

3. 压力传感器：用于测量气体或液体的压力。

八、继电器继电器是一种电控制器件，它具有控制系统（输入回路）和被控制系统（输出回路），通常用于实现电路的自动控制。

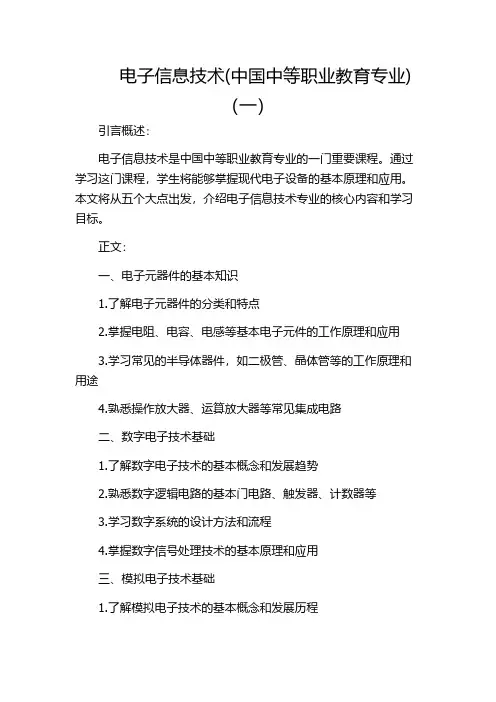

电子信息技术(中国中等职业教育专业)（一）引言概述：电子信息技术是中国中等职业教育专业的一门重要课程。

通过学习这门课程，学生将能够掌握现代电子设备的基本原理和应用。

本文将从五个大点出发，介绍电子信息技术专业的核心内容和学习目标。

正文：一、电子元器件的基本知识1.了解电子元器件的分类和特点2.掌握电阻、电容、电感等基本电子元件的工作原理和应用3.学习常见的半导体器件，如二极管、晶体管等的工作原理和用途4.熟悉操作放大器、运算放大器等常见集成电路二、数字电子技术基础1.了解数字电子技术的基本概念和发展趋势2.熟悉数字逻辑电路的基本门电路、触发器、计数器等3.学习数字系统的设计方法和流程4.掌握数字信号处理技术的基本原理和应用三、模拟电子技术基础1.了解模拟电子技术的基本概念和发展历程2.学习模拟信号的采集、放大、滤波等基本处理方法3.掌握模拟信号的调制与解调技术4.熟悉模拟电路的设计方法和电路实现四、通信系统与网络技术1.了解通信系统的基本原理和基础知识2.学习通信系统的常见组成部分，如调制解调器、天线等3.掌握常见的通信技术，如调幅调频技术、数字通信技术等4.熟悉计算机网络的基本概念、协议和网络设备的配置五、嵌入式系统与应用1.了解嵌入式系统的基本概念和应用领域2.学习嵌入式硬件与软件的设计和开发方法3.掌握常见的嵌入式处理器、编程语言和开发工具4.熟悉嵌入式系统在智能家居、工业自动化等领域的应用总结：综上所述，电子信息技术(中国中等职业教育专业)是一门涵盖广泛而深入的学科，通过学习这门课程，学生将成为掌握电子元器件、数字电子技术、模拟电子技术、通信系统与网络技术以及嵌入式系统与应用的专业人才。

这些知识与技能将为他们在电子信息行业的就业和发展提供坚实的基础。

电子元器件基础知识考试题(一)电子元器件基础知识考试题(一) 一、填空题1、各种材料的物体对通过它的电流呈现一定的阻力﹐具有一定的阻值﹐一定的几何形状﹐一定的技朮性能的在电路中起电阻作用的，这种阻碍电流的作用叫(电阻)。

(2分)2、电阻的作用(在电路中起着阻止电流和分压的作用)。

(5分)3、电阻的换算(1mω=1000 kω，1 kω=1000ω)。

(5分)4、电阻按外形分类(片状电阻)、(色环电阻)。

(5分)5、色环电阻，从0~9，相应的颜色是(黑棕红橙黄绿蓝紫灰白)。

(7分)6、电容的特性(隔直通交)。

(2分)二、判断题1、色环电容和色环电阻的参数，数字和颜色标识都相同。

(yes)2、五色环电阻或电容，是非精密的。

(no)3、胆电容，在pcb上的极性标识，和二极管的标识相反。

(yes)4、0402等于1.0mm*0.5mm。

(yes)5、二极管是没有极性的组件。

(no)三、问答题1、在pcba上，如何辨别ic的方向?(5分)逆时针，圆点或切边为第一脚2、怎样进行晶振参数值的换算?(5分)1 mhz=103 khz=106 hz3、怎样进行电感参数值的换算?(5分)1h=103mh=106uh电子元器件基础知识考试题(二) 一、单项选择题：(每题1分，共30分)1、根据作业指导书或样板之要求，该焊元件没焊，焊成其它元件叫( c )。

a、焊反b、漏焊c、错焊2、加锡的顺序是( a ) 。

a、先加热后放焊锡b、先放锡后焊c、锡和烙铁同时加入3、根据作业指导书或样板之要求，不该断开的地方断开叫( b )。

a、短路b、开路c、连焊4、二极管在电路板上用( b ) 表示。

a、cb、dc、r5、电烙铁焊接完成后与被焊体约( b )度角移开a、30b、45c、606.、一色环电阻颜色为：红-黑-黑-橙-棕其阻值为( c )。

a、200ωb、20kc、200k7、烙铁海绵加应加多少水为合适( b )。

a、不用加水b、对折海绵，水不流出为准8、47kω±1%电阻的色环为( c )。

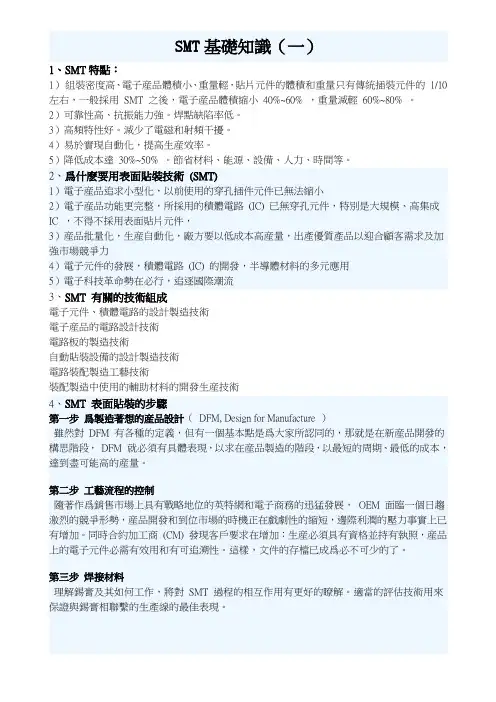

1、SMT特點：1）組裝密度高、電子産品體積小、重量輕，貼片元件的體積和重量只有傳統插裝元件的1/10 左右，一般採用SMT 之後，電子産品體積縮小40%~60% ，重量減輕60%~80% 。

2）可靠性高、抗振能力強。

焊點缺陷率低。

3）高頻特性好。

減少了電磁和射頻干擾。

4）易於實現自動化，提高生産效率。

5）降低成本達30%~50% 。

節省材料、能源、設備、人力、時間等。

3、SMT 有關的技術組成電子元件、積體電路的設計製造技術電子産品的電路設計技術電路板的製造技術自動貼裝設備的設計製造技術電路裝配製造工藝技術裝配製造中使用的輔助材料的開發生産技術4、SMT 表面貼裝的步驟第一步爲製造著想的産品設計（DFM, Design for Manufacture ）雖然對DFM 有各種的定義，但有一個基本點是爲大家所認同的，那就是在新産品開發的構思階段，DFM 就必須有具體表現，以求在産品製造的階段，以最短的周期、最低的成本，達到盡可能高的産量。

第二步工藝流程的控制隨著作爲銷售市場上具有戰略地位的英特網和電子商務的迅猛發展，OEM 面臨一個日趨激烈的競爭形勢，産品開發和到位市場的時機正在戲劇性的縮短，邊際利潤的壓力事實上已有增加。

同時合約加工商(CM) 發現客戶要求在增加：生産必須具有資格並持有執照，産品上的電子元件必需有效用和有可追溯性。

這樣，文件的存檔已成爲必不可少的了。

第三步焊接材料理解錫膏及其如何工作，將對SMT 過程的相互作用有更好的瞭解。

適當的評估技術用來保證與錫膏相聯繫的生產線的最佳表現。

第四步絲印在表面貼片裝配的回流焊接中，錫膏是元件引腳或端點和電路板上焊盤之間的連接介質。

除了錫膏本身之外，絲印之中有各種因素，包括絲印機，絲印方法和絲印過程的各個參數。

其中絲印過程是重點。

第五步黏合劑/ 環氧膠及滴膠必須明確規定黏合劑的稠密度、良好的膠點輪廓、良好的濕態和固化強度、膠點大小。

使用CAD 或其他方法來告訴自動設備在什麽地方滴膠點。

电子元器件基础知识——电阻的分类及参数一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）1、主称，用字母表示，表示产品的名字：如R表示电阻，W表示电位器。

2、材料，用字母表示，表示电阻体用什么材料组成：T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。

3、分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型：1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。

4、序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等：例如：R T 1 1 型普通碳膜电阻二、电阻器的分类1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。

2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。

3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。

4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。

三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。

标称阻值2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。

允许误差与精度等级对应关系如下：允许误差等级注：0.5%即±0.5%，其他同理3、额定功率：在正常的大气压力90-106.6KPa及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。

线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500 非线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、5、10、25、50、1004、额定电压：由阻值和额定功率换算出的电压。

电子元件识别大全4.0 电子组件4.1 电阻电阻用“R”表示﹐它的基本单位是欧姆(Ω)1MΩ(兆欧)=1000KΩ(千欧)=1000000Ω公司常用的电阻有三种﹕色环电阻﹑排型电阻和片状电阻。

4.1.1 色环电阻色环电阻的外观如图示﹕图1 五色环电阻图2 四色环电阻较大的两头叫金属帽﹐中间几道有颜色的圈叫色环﹐这些色环是用来表示该电阻的阻值和范围的﹐共有12种颜色﹐它们分别代表不同的数字(其中金色和银色表误差)﹕颜色棕红橙黄绿蓝紫灰白黑金银代表数字 1 2 3 4 5 6 7 8 9 0 +5% +10% 我们常用的色环电阻有四色环电阻(如图2)和五色环电阻(如图1)﹕1).四色环电阻(普通电阻)﹕电阻外表上有四道色环﹕这四道环﹐首先是要分出哪道是第一环﹑第二环﹑第三环和第四环﹕标在金属帽上的那道环叫第一环﹐表示电阻值的最高位﹐也表示读值的方向。

如黄色表示最高位为四﹐紧挨第一环的叫第二环﹐表示电阻值的次高位﹐如紫色表示次高位为7﹔紧挨第2环的叫第3环﹐表示次高位后“0”的个数,如橙色表示后面有3个0﹔最后一环叫第4环﹐表示误差范围﹐一般仅用金色或银色表示﹐如为金色﹐则表示误差范围在+5%之间﹐如为银色﹐则表示误差范围在+10%之间。

例如:某电阻色环颜色顺序为:黄-紫-橙-银,表示该电阻的阻值为﹕47000Ω=47KΩ,误差范围﹕+10%之间。

2).五色环电阻(精密电阻)﹕它的阻值可精确到+1%﹐电阻外表上有5道色环﹐读取阻值和误差范围的方法与四色环电阻大体相同﹐仅以下两点不同﹕A* 有些五色环电阻﹐两端的金属都有色环。

这种电阻都会有4道色环相对靠近﹐集中在一起﹐而另一道色环则远离那4道色环﹐单独标在金属帽上的色环是表误差的第5环。

B* 五色环电阻增加了第3道色环表示阻值的低位﹐第五环表示误差范围。

4.1.2 片状电阻1).SMD排型电阻(简称排阻)﹐排阻的外型如图3﹐它没有极性。

它的内部结构实际上是由多个小电阻排列在一起﹐所以叫排阻。

一、电阻电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。

电阻在电路中的主要作用为：分流、限流、分压、偏置等。

1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路，如：472 表示47×100Ω（即4.7K）； 104则表示100Kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色/ x0.01 ±10金色/ x0.1 ±5黑色 0 +0 /棕色 1 x10 ±1红色 2 x100 ±2橙色 3 x1000 /黄色 4 x10000 /绿色 5 x100000 ±0.5蓝色 6 x1000000 ±0.2紫色7 x10000000 ±0.1灰色 / x100000000 /白色 9 x1000000000 /二、电容1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

精心整理电子元器件基础知识考试试题及答案 部门：姓名得分： 一、 填空题（每题5分，共30分）1. 电阻器是利用材料的电阻特性制作出的电子元器件，常用单位有欧姆（Ω）、千欧（KΩ）和兆欧（MΩ），各单位之间的转换关系为1MΩ=103KΩ＝106Ω。

2. 电阻器阻值的标示方法有直标法、数字法和色标法。

3. 电感器是用导线在绝缘骨架上单层或多层绕制而成的，又叫电感线圈。

4. 二极管按材料分类，可分为锗管和硅管。

5. 三极管按导电类型可分为PNP 型和NPN 型。

6. 碳膜电阻为最早期也最普遍使用的电阻器，利用真空喷涂技术在瓷棒上面喷涂一层碳膜，再将碳膜外层加工切割成螺旋纹状，依照螺旋纹的多寡来定其电阻值，螺旋纹愈多时表示电阻值愈大。

二、 判断题（每题5分，共25分）1. 电阻量测不能带电测试，待测物要独立存在。

（正确）2. 电阻器按安装方式可分为：固定电阻、可调电阻、特种电阻（敏感电阻）。

（正确）3. 二极管又称晶体二极管，简称二极管，可以往两个方向传送电流。

（错误）4. 三极管又称“晶体三极管”或“晶体管”。

具有两个电极，是能起放大、振荡或开关等作用的半导体电子器件。

（错误）5. 扼流线圈又称为扼流圈、阻流线圈、差模电感器，是用来限制交流电通过的线圈，分高频阻流圈和低频阻流圈。

（正确）三、 简答题（每题15分，共45分）1. 读出右图两个色环电阻的阻值及误差,并根据电容的标识方法读出贴片电容212J 和104K 的电容值及误差。

答：1.270Ω，5%2.200KΩ，1%3.212J:21*102pF=2100pF=2.1nF,5%4.104K:10*104pF=100nF,10%2. 简述右图符号分别表示那些特性的晶体管。

答：1.普通二极管2.稳压二极管3.发光二极管4.光电二极管 3．列举3个常用的电子元器件并简述其用万用表简单的检测方法。

答：1.电阻器：万用表电阻档直接测量。

2．电容器：容量用万用表直接测量，充放电采用适当的电阻档观察阻值变化确定。
