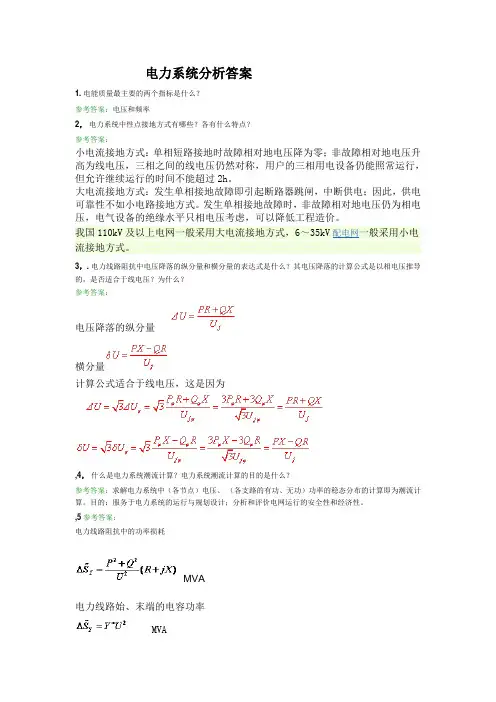

电力系统分析答案1.电能质量最主要的两个指标是什么？参考答案：电压和频率2，电力系统中性点接地方式有哪些？各有什么特点？参考答案：小电流接地方式：单相短路接地时故障相对地电压降为零；非故障相对地电压升高为线电压，三相之间的线电压仍然对称，用户的三相用电设备仍能照常运行，但允许继续运行的时间不能超过2h。
大电流接地方式：发生单相接地故障即引起断路器跳闸，中断供电；因此，供电可靠性不如小电路接地方式。
发生单相接地故障时，非故障相对地电压仍为相电压，电气设备的绝缘水平只相电压考虑，可以降低工程造价。
我国110kV及以上电网一般采用大电流接地方式，6～35kV配电网一般采用小电流接地方式。
3，.电力线路阻抗中电压降落的纵分量和横分量的表达式是什么？其电压降落的计算公式是以相电压推导的，是否适合于线电压？为什么？参考答案：电压降落的纵分量横分量计算公式适合于线电压，这是因为,4，什么是电力系统潮流计算？电力系统潮流计算的目的是什么？参考答案：求解电力系统中（各节点）电压、（各支路的有功、无功）功率的稳态分布的计算即为潮流计算。
目的：服务于电力系统的运行与规划设计；分析和评价电网运行的安全性和经济性。
,5参考答案：电力线路阻抗中的功率损耗MVA电力线路始、末端的电容功率MVA适合于三相形式，只需功率代入三相功率，电压代入线电压。
这是因为7，采用标么值计算有什么优点？参考答案：（1）易于比较各元件的特性与参数；（2）方便评估电压质量，判断计算的正确性；（3）能够简化计算公式8：答：有单相接地短路、两相接地短路、两相相间短路等属于不对称短路。
计算题1，1，.有一回电压等级为110kV，长为100km的输电线路，电阻r1=0.21Ω/km，电抗x1=0.415Ω/km，电纳b1=2.84×10-6S/km，末端接一台容量为31.5MVA的降压变压器，变比为110/11kV。
如图2所示。
变压器参数为P k＝190kW，U k%=10.5，P0＝31.05kW，I0％＝0.7。
目录第一部分电力系统稳态分析第一章电力系统的基本概念第二章电力系统的元件参数及等值电路第三章简单电力系统的计算和分析第四章电力系统潮流的计算机算法第五章电力系统的有功功率和频率调整第六章电力系统的无功功率和电压调整第二部分电力系统暂态分析第七章电力系统故障分析的基本知识第八章同步发电机突然三相短路分析第九章电力系统三相短路的实用计算第十章对称分量法及元件的各序参数和等值电路第十一章不对称故障的分析、计算第十二章电力系统各元件的机电特性第十三章电力系统静态稳定第十四章电力系统暂态稳定第十五章研究生入学考试试题附录第一部分电力系统稳态分析电力系统稳态分析，研究的内容分为两类，一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。
第一章电力系统的基本概念1-1 什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？1-2 为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的？1-3 我国电网的电压等级有哪些？1-4 标出图1-4电力系统中各元件的额定电压。
1-5 请回答如图1－5所示电力系统中的二个问题：⑴ 发电机G 、变压器1T 2T 3T 4T 、三相电动机D 、单相电灯L 等各元件的额定电压。
⑵ 当变压器1T 在+2.5%抽头处工作，2T 在主抽头处工作，3T 在-2.5%抽头处工作时，求这些变压器的实际变比。
1-6 图1-6中已标明各级电网的电压等级。
试标出图中发电机和电动机的额定电压及变压器的额定变比。
1-7 电力系统结线如图1-7所示，电网各级电压示于图中。
试求：⑴发电机G 和变压器1T 、2T 、3T 高低压侧的额定电压。
⑵设变压器1T工作于+2.5%抽头， 2T 工作于主抽头，3T 工作于-5%抽头，求这些变压器的实际变比。
1-8 比较两种接地方式的优缺点，分析其适用范围。
1-9 什么叫三相系统中性点位移？它在什么情况下发生？中性点不接地系统发生单相接地时，非故障相电压为什么增加3倍？1-10 若在变压器中性点经消弧线圈接地，消弧线圈的作用是什么？ 1-11 什么叫分裂导线、扩径导线？为什么要用这种导线？1-12 架空线为什么要换位？规程规定，架空线长于多少公里就应进行换位？1-13 架空线的电压在35kV 以上应该用悬式绝缘子，如采用X —4.5型绝缘子时，各种电压等级应使用多少片绝缘子？第二章 电力系统各元件的参数及等值网络2-1 一条110kV 、80km 的单回输电线路，导线型号为LGJ —150，水平排列，其线间距离为4m ，求此输电线路在40℃时的参数，并画出等值电路。
一、选择题1. 电力系统稳态分析的主要目的是：A. 分析电力系统在正常运行状态下的电压、频率和功率分布。
B. 计算电力系统的暂态响应。
C. 分析电力系统故障后的恢复过程。
D. 优化电力系统的运行参数。
答案：A2. 电力系统潮流分布计算中，常用的迭代方法包括：A. 牛顿-拉夫逊法。
B. 高斯-赛德尔法。
C. 迭代法。
D. 以上都是。
答案：D3. 电力系统中的有功功率调整主要是通过以下哪种方式实现的：A. 调整发电机的励磁电流。
B. 调整发电机的负荷。
C. 调整电力系统的电压。
D. 以上都是。
答案：A4. 电力系统中，无功功率的主要来源是：A. 发电机。
B. 变压器。
C. 电容器。
D. 以上都是。
答案：D5. 电力系统中的电压调整主要是通过以下哪种设备实现的：A. 调节器。
B. 电容器。
C. 电抗器。
D. 以上都是。
答案：A二、简答题1. 简述电力系统稳态分析的主要内容。
答案：电力系统稳态分析主要包括以下几个方面：- 电力系统稳态运行状况下的电压、频率和功率分布分析。
- 电力系统潮流分布计算，包括节点电压、支路电流和功率的分布。
- 电力系统有功功率和频率的调整。
- 电力系统无功功率和电压的调整。
2. 解释电力系统采用高压输电的原因。
答案：电力系统采用高压输电的主要原因是：- 降低输电线路的损耗，提高输电效率。
- 减小输电线路的电压降，保证末端电压质量。
- 降低输电线路的导线截面，节省材料。
3. 简述电力系统故障分析的基本步骤。
答案：电力系统故障分析的基本步骤包括：- 确定故障类型和故障位置。
- 建立故障后的等值电路。
- 计算故障后的电压、电流和功率分布。
- 分析故障对电力系统稳定性和可靠性的影响。
三、计算题1. 已知电力系统中某发电机的额定电压为10kV，额定功率为100MW，功率因数为0.8（感性）。
求该发电机的额定电流和额定励磁电流。
答案：- 额定电流：\( I_{N} = \frac{P_{N}}{U_{N} \times \sqrt{2}} =\frac{100 \times 10^6}{10 \times 10^3 \times \sqrt{2}} = 577.35A \)- 额定励磁电流：\( I_{fN} = I_{N} \times \tan(\phi_{N}) = 577.35\times \tan(36.87^\circ) \approx 392.1A \)2. 已知电力系统中某输电线路的阻抗为\( Z = 5 + j20 \)Ω，末端有功功率为10MW，功率因数为0.8（感性）。
电力系统分析试题及答案# 电力系统分析试题及答案一、选择题1. 电力系统的主干部分是（）。
A. 发电机B. 输电线路C. 变电站D. 负荷答案： B. 输电线路2. 电力系统的频率标准为（）Hz。
A. 50B. 60C. 120D. 180答案： A. 503. 电力系统中，短路故障通常发生在（）。
A. 发电机内部B. 变电站C. 输电线路D. 负荷端答案： C. 输电线路二、填空题1. 电力系统的稳定性分析通常分为______稳定性和______稳定性。
答案：静态；动态2. 在电力系统中，无功功率的流动主要影响系统的______。
答案：电压水平3. 电力系统的损耗主要包括______损耗和______损耗。
答案：铜损；铁损三、简答题1. 简述电力系统的基本组成及其功能。
答案：电力系统由发电站、变电站、输电线路和配电网组成。
发电站的功能是将其他形式的能量转换为电能；变电站的功能是调整电压，以适应不同电压等级的输电和用电需求；输电线路的功能是将电能从发电站输送到变电站或直接到用户；配电网的功能是将电能分配给最终用户。
2. 什么是电力系统的静态稳定和动态稳定？答案：静态稳定是指在电力系统受到小扰动后，系统能够自动恢复到初始运行状态的能力。
动态稳定则是指在系统受到较大扰动或连续扰动时，系统能够在一定时间内恢复到新的稳定状态的能力。
四、计算题1. 假设一个简单的电力系统，其中包含一个发电机、一个变电站和一个负荷。
发电机的输出功率为100MW，变电站的损耗为5%，负荷的功率需求为95MW。
请计算输电线路的损耗。
答案：首先计算变电站的损耗：100MW * 5% = 5MW。
然后计算到达负荷之前的功率：100MW - 5MW = 95MW。
由于负荷的功率需求正好是95MW，所以输电线路的损耗为0MW。
2. 如果上述系统中，输电线路的电阻为0.5欧姆，线路的电流为200A，计算输电线路的损耗。
答案：根据公式 P_loss = I^2 * R，其中 P_loss 是损耗功率，I 是电流，R 是电阻。
