电力系统分析(本)网上作业一及答案

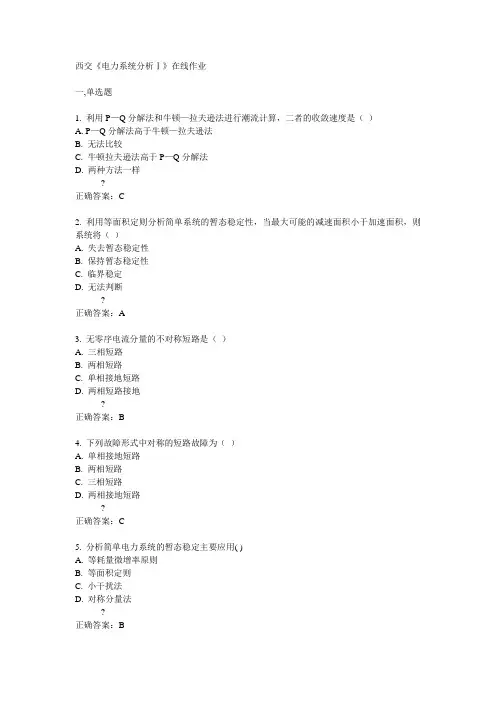

西交《电力系统分析Ⅰ》在线作业
一,单选题
1. 利用P—Q分解法和牛顿—拉夫逊法进行潮流计算，二者的收敛速度是（）
A. P—Q分解法高于牛顿—拉夫逊法
B. 无法比较
C. 牛顿拉夫逊法高于P—Q分解法
D. 两种方法一样
?
正确答案：C
2. 利用等面积定则分析简单系统的暂态稳定性，当最大可能的减速面积小于加速面积，则系统将（）
A. 失去暂态稳定性
B. 保持暂态稳定性
C. 临界稳定
D. 无法判断
?
正确答案：A
3. 无零序电流分量的不对称短路是（）
A. 三相短路
B. 两相短路
C. 单相接地短路
D. 两相短路接地
?
正确答案：B
4. 下列故障形式中对称的短路故障为（）
A. 单相接地短路
B. 两相短路
C. 三相短路
D. 两相接地短路
?
正确答案：C
5. 分析简单电力系统的暂态稳定主要应用( )
A. 等耗量微增率原则
B. 等面积定则
C. 小干扰法
D. 对称分量法
?
正确答案：B。

【东北大学】21春学期《电力系统分析》在线平时作业1 注：本材料是东北大学2021年春季课程辅导资料，仅作为学习参考！！！
一、单选题 (共 20 道试题,共 100 分)
1.提高线路的额定电压等级，将有助于提高系统的（）
【A.】稳定性
【B.】参数对称性
【C.】线性
【D.】非线性
[提示：按照课程学习要求，对以上试题进行分析,并从中选择答案填写在答题卡上] 参考选项是:A
2.电力网某条线路额定电压为UN=110KV，则它表示的是( )
【A.】相电压
【B.】3倍相电压
【C.】线电压
【D.】3倍线电压
[提示：按照课程学习要求，对以上试题进行分析,并从中选择答案填写在答题卡上] 参考选项是:C
3.线电压是相电压的（）
【A.】1倍
【B.】2倍
【C.】{此题目不显示}倍
【D.】3倍
[提示：按照课程学习要求，对以上试题进行分析,并从中选择答案填写在答题卡上] 参考选项是:C
4.大扰动后，减少原动机出力的主要目的是为了提高系统的( )
【A.】暂态稳定
【B.】静态稳定
【C.】电压稳定
【D.】经济性
[提示：按照课程学习要求，对以上试题进行分析,并从中选择答案填写在答题卡上] 参考选项是:A
5.一般情况,线路的正序电抗x(1)与负序电抗x(2)的大小关系为（）
【A.】x(1)>x(2)
【B.】x(1)<x(2)
【C.】x(1)=x(2)
【D.】x(1)<<x(2)
[提示：按照课程学习要求，对以上试题进行分析,并从中选择答案填写在答题卡上] 参考选项是:C。

天大17秋《电力系统分析》在线作业一试卷总分:100 得分:100一、单选题1. 变压器等值参数XT= ×103公式中的Uk%表示（）A. 开路电压百分值B. 短路电压百分值C. 空载电压百分值D. 短路电流百分值正确答案:B2. 系统中发生单接地故障时，零序回路中不包含（）A. 零序电流B. 零序电压C. 零序阻抗D. 电源电势正确答案:D3. 下列选项中，可能与转子位置角无关的是（）。

A. 同步机定子绕组与转子绕组的互感系数B. 转子各绕组的自感C. 转子绕组之间的互感D. 定子各相绕组的自感正确答案:D4. 电力系统的综合用电负荷加上网络中的供电损耗称为（）A. 供电负荷B. 发电负荷C. 工业负荷D. 厂用电负荷满分：2.5 分正确答案:A5. 组成电力系统的几种主要元件是（）A. 电源、电阻、电感、电容B. 发电机、变压器、线路、负荷C. 发电厂、变电所、变压器、线路D. 发电机、变压器、线路、开关满分：2.5 分正确答案:B6. 系统中有功功率不足，必定会造成( )A. 频率上升B. 频率下降C. 电压上升D. 电压下降满分：2.5 分正确答案:B7. 在同一时间内，电力网的电能损耗与供电量之比的百分值称为（）A. 负载率B. 网损率C. 供电率D. 厂用电率满分：2.5 分正确答案:B8. 冲击电流主要用来校验设备( )。

A. 是否超过额定电流B. 是否超过发热允许电流C. 电动力稳定度D. 超过经济电流满分：2.5 分正确答案:C9. 中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（）A. 全补偿B. 欠补偿C. 过补偿D. 有时全补偿，有时欠补偿满分：2.5 分正确答案:C10. 中性点经消弧线圈接地系统中一般采用( )A. 欠补偿形式B. 过补偿形式C. 全补偿形式D. 补偿形式不变满分：2.5 分正确答案:B11. 下列说法中，不正确的是（）。

A. a、b、c 三相对称直流对应着d绕组和q绕组的基频电流B. a、b、c 三相对称倍频交流对应着d绕组和q绕组的基频电流C. a、b、c 三相正序基频电流对应着d 绕组和q 绕组电流的是直流和倍频交流D. a、b、c 三相负序基频电流对应着d 绕组和q 绕组电流的是直流满分：2.5 分正确答案:D12. 分析电力系统机电暂态过程时不考虑发电机内部的电磁暂态过程（）A. 正确B. 错误满分：2.5 分正确答案:A13. q 轴磁链方程的等值电路中，f 、D 绕组开路，定子 d 绕组中的磁链与电流的比值为（）。

(单选题)1: 装有无功补偿装置，运行中可以维持电压恒定的变电所母线属于（）。

A: PQ节点B: PV节点C: 平衡结点D: 不能确定正确答案: B(单选题)2: 电力系统频率调整的基本原理是（）。

A: 根据负荷的变化，调整电力系统中无功电源的出力，将系统频率限制在允许范围B: 根据负荷的变化，调整发电机的有功出力，将系统频率限制在允许范围C: 根据系统频率的变化，切除或投入负荷，将电力系统频率限制在允许范围D: 根据负荷的变化调整系统中变压器的分接头，将电力系统频率限制在允许范围正确答案: B(单选题)3: 架空输电线路的电抗与导线之间几何平均距离的关系为（）。

A: 几何平均距离越大，电抗越大B: 几何平均距离越大，电抗越小C: 输电线路的电抗与几何平均距离无关D: 改变导线之间的几何平均距离可以明显改变线路的电抗正确答案: A(单选题)4: 关于无限大功率电源，下述说法中错误的是（）。

A: 无限大功率电源的端电压和功率保持不变B: 无限大功率电源供电情况下，三相短路电流中的周期分量在暂态过程中幅值保持不变C: 无限大功率电源供电情况下；三相短路电流中的非周期分量起始值均相等D: 无限大功率电源供电情况下，发生三相短路后的暂态过程中，各相短路电流中都包含有周期分量和非周期分量正确答案: C(单选题)5: 对于供电可靠性，下述说法中正确的是（）。

A: 所有负荷都应当做到在任何情况下不中断供电B: 一级和二级负荷应当在任何情况下不中断供电C: 除一级负荷不允许中断供电外，其它负荷随时可以中断供电D: 一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电正确答案: D(单选题)6: 关于节点导纳矩阵，描述不正确的有（）A: 阶数等于网络中的节点数B: 是稀疏矩阵C: 是对称矩阵D: 与节点编号无关正确答案: D。

练习一：单项选择题1、额定变比为10.5kV/242kV的变压器工作于+2.5％抽头，其实际变比为（）。

A 10.5kV/242kVB 10kV/220kV C10.5kV/248.05Kv（答案：C）2、额定变比为35kV/11kV的变压器工作于-2.5％抽头，其实际变比为（）。

A 34.125kV/10.725kVB 34.125kV/11kV C35kV/11Kv（答案：B）3、三绕组变压器的结构，通常将高压绕组绕在铁心的（）。

A 外层B 内层C中层（答案：A）4、采用分裂导线可（）输电线电容。

A 增大B 减小C保持不变（答案：A）5、采用分裂导线可（）输电线等效半径。

A 增大B 减小C保持不变（答案：A）6、短路电流周期分量的标么值与（）有关。

A.转移电抗和短路时间B.计算电抗和短路点距离C.计算电抗和短路时间（答案：C）7、在系统发生短路时，异步电动机（）向系统提供短路电流。

A.绝对不B.一直C.有时（答案：C）8、在运用计算曲线进行短路电流计算时，负荷。

A.用恒定阻抗表示B.用变阻抗表示C.不予考虑（答案：A）9、对于静止元件来说，其（）。

A 正序电抗＝负序电抗B正序电抗＝零序电抗C负序电抗＝零序电抗（答案：A）10、架空输电线的正序电抗（）于其零序电抗。

A 大于B 小于C等于（答案：B）11、有架空地线的输电线的零序电抗（）无架空地线的输电线的零序电抗。

A 大于B 小于C等于（答案：B）12、平行架设的双回输电线的零序阻抗（）单回输电线的零序阻抗。

A 大于B 小于C等于（答案：A）13、对于变压器的各序漏抗，其值大小（）A 相等B 不等C不能确定（答案：A）14、两相短路时的比例系数m(n)为（）。

A.3B.1C.3（答案：A）15、电压和电流对称分量在经过（）接线的变压器后相位不变。

A. Y，d11B. Y，y0C.Y，d1（答案：B）16、电力系统发生短路后，系统中各点电压的不对称程度主要由（）序分量决定。

大工14秋《电力系统分析》在线作业1
一,单选题
1. 电力线路始末端实际运行电压与线路额定电压的差值称为（）。

A. 线损率
B. 电压调整
C. 电压降落
D. 电压偏移
?
正确答案：D
2. 医院属于（）负荷。

A. 一级
B. 二级
C. 三级
D. 四级
?
正确答案：A
3. 节点导纳矩阵形成过程中，把变压器采用π形等值电路表示后，下列说法错误的是（）。

A. 电网中存在阻抗支路
B. 电网中存在导纳支路
C. 电网中不存在理想变压器
D. 以上说法都不正确
?
正确答案：D
4. 环形网络中的无功功率分点通常是系统（）。

A. 电流最低点
B. 电流最高点
C. 电压最低点
D. 电压最高点
?
正确答案：C
5. 功率方程中，每个节点有（）个变量。

A. 7
B. 6
C. 5
D. 4
?
正确答案：B。

作业一1、什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？答：把生产、输送、分配和消费电能的各种电气设备连接在一起而组成的整体成为电力系统。

电力系统加上发电厂的动力部分就称为动力系统。

电力系统中输送和分配电能的部分就称为电力网当输送的功率和距离一定时，线路的电压越高，线路中的电流就越小，所用导线的截面积可以减小，用于导线的投资也越小，同时线路中的功率损耗。

电能损耗也相应减少。

2、为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的？答：为了使电力设备生产实现标准化和系列化，方便运行、维修，各种电力设备都规定额定电压。

电力系统的额定电压和用电设备的额定电压相等。

发电机的额定电压比网络的额定电压高5%。

变压器一次绕组和额定电压与网络额定电压相等，但直接与发电机连接时，其额定电压等于发电机额定电压。

变压器二次绕组的额定电压定义为空载时的额定电压，满载时二次绕组电压应比网络额定电压高10%。

3、我国电网的电压等级有哪些？答：0.22kv、0.38kv、3kv、6kv、10kv、35kv、1 10kv、220kv、3 3 0 k v . 5 0 0 k v . 750kv、1 0 0 0 k v4、标出图1-7电力系统中各元件的额定电压。

答：人：1 0.5 k v . 1 2 1 k v . 2 4 2 k vT2：2 2 0 k v . 1 2 1 k v .T・13 •1 1 Okv、6.6kv、38.5T .14 •35kv、1 1 k vT・15 •10kv、4 0 0 k vT・1了 1.09X 10TS jl .09x10^5T 7: 35kv 、6 6 k v T 3: 6kv 、4 0 0 k v T 9: 10.5kv 、 4 0 0 k v作业二1、一条llOkV. 80km 的单回输电线路，导线型号为LGJ-150,水平排列，其线间距离为 4m,导线的计算外径为17mm,求输电线路在40° C 的参数，并画出等值电路。

电力系统分析课后习题参考答案第1章1-1.选择填空1）电力系统的综合用电负荷加上网络中的功率损耗称为（D）A.厂用电负荷B.发电负荷C.工业负荷D.供电负荷2）电力网某条线路的额定电压为UN=110kV，则这个电压表示的是（C）1A. 相电压B.相电压3C.线电压D.3线电压3）以下（A）不是常用的中性点接地方式A. 中性点通过电容接地B中性点不接地C．中性点直接接地 D. 中性点经消弧线圈接地4)我国电力系统的额定频率为（C）A．30Hz B. 40HzC. 50HzD. 60Hz5）目前，我国电力系统中占最大比例的发电厂为（ B ）A．水力发电厂 B.火力发电厂C．核电站 D.风力发电厂6）以下（D）不是电力系统运行的基本要求A. 提高电力系统运行的经济性B. 安全可靠的供电C. 保证电能质量D. 电力网各节点电压相等7）以下说法不正确的是（B）A．火力发电需要消耗煤、石油 B.水力发电成本比较大C．核电站的建造成本比较高 D. 太阳能发电是理想的能源8）当传输的功率（单位时间传输的能量）一定时，（A）A．输电的电压越高，则传输的电流越小B．输电的电压越高，线路上的损耗越大C．输电的电压越高，则传输的电流越大D．线路损耗与输电电压无关9）对（ A ）负荷停电会给国民经济带来重大损失或造成人身事故。

A．一级负荷 B. 二级负荷C．三级负荷 D. 以上都不是10）一般用电设备满足（ C ）A．当端电压减小时，吸收的无功功率增加B．当电源的频率增加时，吸收的无功功率增加C．当端电压增加时，吸收的有功功率增加。

D．当端电压增加时，吸收的有功功率减少1-2.填空题1）电力系统由(发电机（电源）、负荷（用电设备）以及电力网（连接发电机和负荷的设备)三部分构成。

2）电力系统的常用额定电压等级有( 500kV、220kV、110kV、35 kV 10kV ) (至少写出三个)。

3）发电机的额定电压与系统的额定电压为同一等级时，发电机的额定电压与系统的额定电压的关系为（发电机的额定电压规定比系统的额定电压高5%或7.5%）4）电力系统的运行特点是（电能与国民经济各部门以及人民的生活关系密切，电能不能大量贮存，电力系统中的暂态过程十分迅速）。

作业题一参考答案一、填空题1．降压变压器高压侧的主分接头电压为220kv ，若选择＋2×2.5%的分接头，则该分接头电压为 231KV 。

2．电力系统中性点有效接地方式指的是 中性点直接接地 。

3．输电线路的电气参数包括电抗、电导、电纳和 电阻 。

4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路 额定电压 的数值差。

5．电力系统的潮流分布一般是用各节点的电压和 功率 表示。

6．调整发电机组输出的有功功率用来调整电力系统运行的 频率 。

7．复合故障一般是指某一时刻在电力系统 二个及以上地方 发生故障。

8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc 的非对角元素为 零 。

9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。

10．减小输出电元件的电抗将 提高（改善） 系统的静态稳定性。

二、单项选择题在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

11．同步发电机的转速和系统频率之间是否有严格的关系（ ② ）①否 ②是 ③不一定 ④根据发电机的形式定12．三绕组变压器的结构、通常将高压绕组放在（ ③ ）①内层 ②中间层 ③外层 ④独立设置13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ③ ）①全补偿 ②欠补偿 ③过补偿 ④有时全补偿，有时欠补偿14．三相导线的几何均距越大，则导线的电抗（ ② ）①越大 ②越小 ③不变 ④无法确定15．变压器的电导参数G T ，主要决定于哪一个实验数据（ ① ）①△P O ②△P K ③U K % ④I O %16.当功率的有名值为s ＝P ＋jQ 时（功率因数角为ϕ）取基准功率为S n ，则有功功率的标么值为（ ③ ） ①ϕcos S P n ⋅ ②ϕsin S P n ⋅ ③n S P ④nS cos P ϕ⋅17.环网中功率的自然分布是（ ④ ）①与电阻成正比分布 ②与电抗成正比分布③与阻抗成正比分布 ④与阻抗成反比分布18．电力系统中PQ 节点的数量（ ② ）①全都是 ②大量的 ③少量的 ④必有且一般只设一个19．潮流计算中，要求某些节点之间电压的相位差应满足的约束条件是（④ ）①|-j i δδ｜>|-j i δδ｜min ②|-j i δδ｜<|-j i δδ｜min③|-j i δδ｜>|-j i δδ｜max ④|-j i δδ｜<|-j i δδ｜max20．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ② ）①负载率 ②网损率 ③供电率 ④厂用电率21．电力系统的频率主要决定于（ ① ）①有功功率的平衡 ②无功功率的平衡③电压质量 ④电流的大小22．关于顺调压电压调整方式的描述，错误的是（ ② ）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合23．通过改变变压器变比，实质上（ ③ ）①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量24．三相短路时，非周期分量极小值，只能是在某种情况（① ）①一相中出现 ②同时在两相中出现③三相均不出现 ④只有故障相出现其它相不出现25．同步机的各种电抗间关系为(③ )①'x "x x x d d q d >>> ②"x 'x x x d d d q >>>③ "x 'x x x d d q d >>> ④"x x 'x x d q d d >>>26.若ac 两相发生短路，则基准相选择为( ② )①a 相 ②b 相 ③c 相 ④a 相和c27．下网K 点发生两相短路接地，其复合序网为图所示( ③ )(其中，1,2，0分别为正序、负序、零序阻抗)28．越靠近电源点负序电压越( ① )①低 ②高 ③不变 ④无法确定29．作为判据0d dP E >δ主要应用于分析简单系统的（ ③ ） ①暂态稳定 ②故障计算 ③静态稳定 ④调压计算30．分析简单系统的暂态稳定性可以应用（ ② ）①等耗量微增率准则 ②等面积定则 ③小干扰法 ④对称分量法三、简答题31．电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。

练习一：单项选择题1、额定变比为10.5kV/242kV的变压器工作于+2.5％抽头，其实际变比为（）。

A10.5kV/242kVB10kV/220kVC10.5kV/248.05Kv（答案：C）2、额定变比为35kV/11kV的变压器工作于-2.5％抽头，其实际变比为（）。

A34.125kV/10.725kVB34.125kV/11kVC35kV/11Kv（答案：B）3、三绕组变压器的结构，通常将高压绕组绕在铁心的（）。

A外层B内层C中层（答案：A）4、采用分裂导线可（）输电线电容。

A增大B减小C保持不变（答案：A）5、采用分裂导线可（）输电线等效半径。

A增大B减小C保持不变（答案：A）6、短路电流周期分量的标么值与（）有关。

A.转移电抗和短路时间B.计算电抗和短路点距离C.计算电抗和短路时间（答案：C）7、在系统发生短路时，异步电动机（）向系统提供短路电流。

A.绝对不B.一直C.有时（答案：C）8、在运用计算曲线进行短路电流计算时，负荷。

A.用恒定阻抗表示B.用变阻抗表示C.不予考虑（答案：A）9、对于静止元件来说，其（）。

A正序电抗＝负序电抗B正序电抗＝零序电抗C负序电抗＝零序电抗（答案：A）10、架空输电线的正序电抗（）于其零序电抗。

A大于B小于C等于（答案：B）11、有架空地线的输电线的零序电抗（）无架空地线的输电线的零序电抗。

A大于B小于C等于（答案：B）12、平行架设的双回输电线的零序阻抗（）单回输电线的零序阻抗。

A大于B小于C等于（答案：A）13、对于变压器的各序漏抗，其值大小（）A相等B不等C不能确定（答案：A）14、两相短路时的比例系数m(n)为（）。

A.3B.1C.3（答案：A）15、电压和电流对称分量在经过（）接线的变压器后相位不变。

A.Y，d11B.Y，y0C.Y，d1（答案：B）16、电力系统发生短路后，系统中各点电压的不对称程度主要由（）序分量决定。

A.正B.负C.零（答案：B）17、单相接地短路时，短路点的负序和零序电压（）。

练习一:单项选择题1、额定变比为10.5kV/242kV的变压器工作于+2.5％抽头,其实际变比为（）.A 10。

5kV/242kVB 10kV/220kV C10.5kV/248.05Kv（答案：C）2、额定变比为35kV/11kV的变压器工作于-2。

5％抽头，其实际变比为（).A 34。

125kV/10.725kVB 34。

125kV/11kV C35kV/11Kv（答案:B）3、三绕组变压器的结构,通常将高压绕组绕在铁心的（）.A 外层B 内层C中层（答案:A）4、采用分裂导线可（)输电线电容。

A 增大B 减小C保持不变（答案:A)5、采用分裂导线可（）输电线等效半径。

A 增大B 减小C保持不变（答案：A)6、短路电流周期分量的标么值与（）有关.A。

转移电抗和短路时间B。

计算电抗和短路点距离 C.计算电抗和短路时间（答案：C）7、在系统发生短路时，异步电动机（)向系统提供短路电流。

A.绝对不B。

一直C。

有时（答案：C)8、在运用计算曲线进行短路电流计算时,负荷。

A。

用恒定阻抗表示B。

用变阻抗表示 C.不予考虑（答案：A）9、对于静止元件来说，其( ）.A 正序电抗＝负序电抗B正序电抗＝零序电抗C负序电抗＝零序电抗（答案：A）10、架空输电线的正序电抗（）于其零序电抗.A 大于B 小于C等于（答案：B）11、有架空地线的输电线的零序电抗（)无架空地线的输电线的零序电抗。

A 大于B 小于C等于（答案：B）12、平行架设的双回输电线的零序阻抗（）单回输电线的零序阻抗。

A 大于B 小于C等于（答案：A）13、对于变压器的各序漏抗，其值大小（）A 相等B 不等C不能确定（答案：A）14、两相短路时的比例系数m(n）为( ）。

A.3B.1 C。

3（答案：A）15、电压和电流对称分量在经过（）接线的变压器后相位不变.A. Y，d11B. Y，y0 C。

Y,d1（答案：B）16、电力系统发生短路后,系统中各点电压的不对称程度主要由（)序分量决定。

电力系统分析试题答案( 全)自测题(一) —电力系统的基本知识一、单项选择题( 下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题 2.5 分，共50 分)1、对电力系统的基本要求是( ) 。

A、保证对用户的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良影响;B、保证对用户的供电可靠性和电能质量；C、保证对用户的供电可靠性，提高系统运行的经济性；D保证对用户的供电可靠性。

2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于( ) 。

A、一级负荷；B、二级负荷；C、三级负荷；D、特级负荷。

3、对于供电可靠性，下述说法中正确的是( ) 。

A、所有负荷都应当做到在任何情况下不中断供电；B、一级和二级负荷应当在任何情况下不中断供电；C、除一级负荷不允许中断供电外，其它负荷随时可以中断供电；D、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。

4、衡量电能质量的技术指标是( ) 。

A、电压偏移、频率偏移、网损率；B、电压偏移、频率偏移、电压畸变率；C、厂用电率、燃料消耗率、网损率；D厂用电率、网损率、电压畸变率5、用于电能远距离输送的线路称为( ) 。

A、配电线路；B、直配线路；C、输电线路；D、输配电线路。

6、关于变压器，下述说法中错误的是( )A、对电压进行变化，升高电压满足大容量远距离输电的需要，降低电压满足用电的需求；B、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换；C、当变压器原边绕组与发电机直接相连时( 发电厂升压变压器的低压绕组) ，变压器原边绕组的额定电压应与发电机额定电压相同；D变压器的副边绕组额定电压一般应为用电设备额定电压的 1.1倍。

7、衡量电力系统运行经济性的主要指标是( ) 。

A、燃料消耗率、厂用电率、网损率；B、燃料消耗率、建设投资、网损率；C、网损率、建设投资、电压畸变率；D网损率、占地面积、建设投资。

(单选题)1: PV节点要求已知节点的（）
A: 有功功率P
B: 电压模值U
C: 无功功率Q
D: 有功功率P和电压模值U
正确答案: D
(单选题)2: 手算潮流时，将变电所母线上所联线路对地电纳中无功功率的一半也并入到等值负荷功率中，这一功率称为( )。

A: 运算负荷功率
B: 运算电源功率
C: 等值负荷功率
D: 等值电源功率
正确答案: A
(单选题)3: 应用等面积定则分析简单电力系统暂态稳定性，系统稳定的条件是 ( )。

A: 整步功率系数大于零
B: 整步功率系数小于零
C: 最大减速面积大于加速面积
D: 最大减速面积小于加速面积
正确答案: C
(单选题)4: 快速切除故障将使得系统的暂态稳定性得到（）
A: 无变化
B: 提高
C: 降低
D: 微弱的负值变化
正确答案: B
(单选题)5: 在双挠组变压器的等值参数中，若以变压器额定值为标么基准值，则短路损耗的标么值在数值上等于（）。

A: 串联阻抗的标么值
B: 串联电抗的标么值
C: 励磁电导的标么值
D: 励磁电纳的标么值
正确答案: A
(单选题)6: 分析简单电力系统的暂态稳定主要应用( )。

A: 等耗量微增率原则
B: 等面积定则
C: 小干扰法
D: 对称分量法
正确答案: B。

北交《电力系统故障分析》在线作业一一、单选题（共 10 道试题，共 30 分。

）1. 三相功率的标幺值（）一相功率的标幺值。

. 大于. 小于. 等于. 大于等于正确答案：2. 变压器的变比（）两侧的额定电压之比。

. 大于. 等于. 小于. 大于或等于正确答案：3. 负序分量的相序与正常对称运行下的相序（）。

. 相同. 相反. 差30°. 差60°正确答案：4. 冲击短路电流有效值，就是短路后（）时刻总的短路电流的有效值。

. 0.01s. 0.02s. 0.03s. 0.04s正确答案：5. 在单相接地短路故障中，短路点故障相中的正序电流（）负序电流。

. 大于. 等于. 小于. 大于等于正确答案：6. 两相短路时，短路电流及电压中不存在（）。

. 正序分量. 负序分量. 零序分量. 正序分量和负序分量正确答案：7. 电力系统发生单相接地短路时，短路点故障相的电压等于（）。

. 0. 线电压. 相电压. 2倍相电压正确答案：8. 正序分量的相序与正常对称运行下的相序（）。

. 相同. 相反. 差30°. 差60°正确答案：9. 6kV电压等级的平均额定电压为：（）。

. 6.0kV. 6.1kV. 6.2kV. 6.3kV正确答案：10. 电力系统发生相间短路时，过渡电阻主要由（）构成。

. 电感. 电容. 接触电阻. 电弧电阻正确答案：北交《电力系统故障分析》在线作业一二、多选题（共 10 道试题，共 40 分。

）1. 我国电力系统中性点运行方式有：（）。

. 直接接地. 不接地. 经消弧线圈接地. 经电容器接地正确答案：2. 进行负故障短路电流计算时，常用的方法有:（）。

. 边界条件方程式法. 模拟复合序理想变压器法. 两口网络理论法. 故障电流线性方程组法正确答案：3. 接线组别为（）的变压器，高低压侧绕组极性相同。

. 2. 4. 6. 8正确答案：4. 以下为短路点的过渡电阻的为：（）。

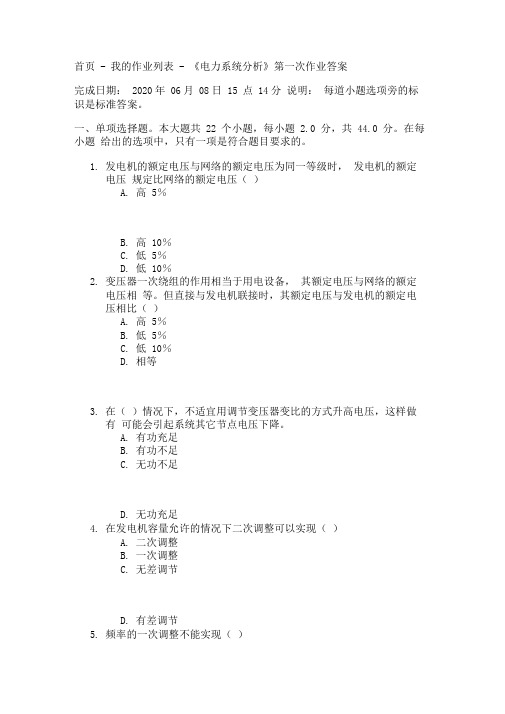

《电力系统分析》第一次作业答案《电力系统分析》第一次作业答案一、单项选择题。

本大题共22个小题，每小题2.0 分，共44.0分。

在每小题给出的选项中，只有一项是符合题目要求的。

1.发电机的额定电压与网络的额定电压为同一等级时，发电机的额定电压规定比网络的额定电压（）( A )A.高5％B.高10％C.低5％D.低10％2.变压器一次绕组的作用相当于用电设备，其额定电压与网络的额定电压相等。

但直接与发电机联接时，其额定电压与发电机的额定电压相比（）。

( D )A.高5％B.低5％C.低10％D.相等3.在（）情况下，不适宜用调节变压器变比的方式升高电压，这样做有可能会引起系统其它节点电压下降。

( C )A.有功充足B.有功不足C.无功不足D.无功充足4.在发电机容量允许的情况下二次调整可以实现（）。

A.二次调整B.一次调整C.无差调节D.有差调节5.频率的一次调整不能实现（）。

( B )A.二次调整B.一次调整C.无差调节D.有差调节6.采用逆调压方式的中枢点电压，在最大负荷时较线路的额定电压（）。

( D )A.高2%~5%B.相等C.高2.5%D.高5%7.系统单位调节功率K表示在计及发电机组和负荷的调节效应时，引起频率单位变化的负荷变化量。

K的数值越（），负荷增减引起的频率变化就越（），频率也就越（）。

（）( C )A.小小稳定B.大大稳定C.大小稳定D.大小不稳定8.把中枢点电压保持在较线路额定电压高2%-5%的数值，不必随负荷变化来调整中枢点电压，这种调压方式称为（）A.逆调压B.顺调压C.常调压D.以上都不对9.( B )A. AB. BC. CD. D10.( B )A. AB. BC. CD. D11.( B )A. AB. BC. CD. D12.( D )A. AB. BC. CD. D13.A. AB. BC. CD. D14. ( C )A. AB. BC. CD. D15. ( B )A. AB. BC. CD. D16. ( A )A. AB. BC. CD. D17. ( C )A. AB. BC. CD. D18.A. AB. BC. CD. D19.( C )A. AB. BC. CD. D20.( C )A. AB. BC. CD. D21.( B )A. AB. BC. CD. D22.( D )A. AB. BC. CD. D二、多项选择题。

北交《电力系统分析》在线作业一-0001
衡量电力系统运行经济性的主要指标是（）。

A:燃料消耗率、厂用电率、网损率
B:燃料消耗率、建设投资、网损率
C:网损率、建设投资、电压畸变率
D:网损率、占地面积、建设投资
答案：A
将三个不对称相量分解为三组对称相量的方法是（）
A:小干扰法
B:对称分量法
C:牛顿-拉夫逊法
D:龙格-库塔法
答案：B
装有无功补偿装置，运行中可以维持电压恒定的变电所母线属于（）。

A:PQ节点
B:PV节点
C:平衡结点
D:不能确定
答案：B
电压中枢点是指（）
A:反映系统电压水平的主要发电厂母线
B:反映系统电压水平的主要变电所母线
C:A或B
D:电机输出线
答案：C
为减小系统负荷变化所引起的频率波动，应采取的措施是（）。

A:设置足够的旋转备用（热备用）容量，并使尽可能多的机组参与频率的一次调整B:设置足够的冷备用容量，并装设自动按频率减负荷装置
C:设置足够的旋转备用（热备用）容量，但应尽量较少参与一次调整的机组的数量D:设置足够的无功电源
答案：A
变压器中性点经小电阻接地在提高电力系统并列运行暂态稳定性方面的作用是（）。

A:提高电力系统在电力系统三相短路情况下的暂态稳定性。

大工17春《电力系统分析》在线作业1
答案
大工17春《电力系统分析》在线作业1
一、单选题（共10道试题，共50分。

）
1.发电机额定电压是线路电压等级的1.05倍。

2.下列关于标幺值等值网络优点说法正确的是：以上说法
都正确。

3.下列设备属于一次设备的是发电机。

4.采用复功率表示时，发电机以滞后、负功率因数运行时，吸收的无功功率为滞后、负。

5.变压器一次侧若连发电机，则其额定电压是电压等级的1.05倍。

6.采用复功率表示时，负载以滞后、正功率因数运行时，
吸收的无功功率为滞后、正。

7.下列对电力系统运行说法不正确的是：电能可以大量存储。

8.下列属于电力系统基本要求的是：以上都正确。

9.电力系统中性点接地方式会影响绝缘水平、供电可靠性、系统稳定。

10.下列关于电力系统中性点接地说法不正确的是：中性
点接地的方式不会影响系统的绝缘水平。

二、判断题（共10道试题，共50分。

）
1.在工程计算中，高压架空电力线路单位长度电抗一般可
近似取0.5Ω/km。

错误。

2.我国允许的电压偏差是±1%额定电压。

错误。
