焊工考试项目代号

锅炉压力容器压力管道焊工证（特种设备作业人员证）项目代号含义焊工考试项目代号，应按每个焊工、每种焊接方法分别表示。

(一) 手工焊焊工考试项目表示方法为：①一②一③一④一⑤一⑥一⑦，其中：①表示焊接方法代号，见表1，耐蚀堆焊代号加：(N及试件母材厚度)。

②表示试件钢号分类代号，见表2，有色金属材料按相应标准规定的代号。

异种钢号用X／X表示。

③表示试件形式代号，见表3，带衬垫代号加：(K)。

④试件焊缝金属厚度。

⑤试件外径。

⑥焊条类别代号，见表4。

⑦焊接要素代号，见表5。

考试项目中不出现某项时，则不填。

表1 焊接方法及代号表2试件钢号分类及代号表表5焊接要素及代号(二)焊机操作工考试项目表示方法为：①一②一③，其中：①焊接方法代号，见表1，耐蚀堆焊代号加：(N及试件母材厚度)。

②试件形式代号，见表3，带衬垫代号加(K)。

③焊接要素代号，见表5，存在两种以上要素时，用“／”分开。

考试项目中不出现该项时，则不填。

(三)项目代号应用举例如下：(1)厚度为12mm的16MnR钢板对接焊缝平焊试件带衬垫，使用J507焊条手工焊接，试件全焊透，项目代号：SMAW-Ⅱ-lG(K)-12-F3J。

(2)壁厚为8mm、外径为60mm的20g钢管对接焊缝水平固定试件，背面不加衬垫，用手工钨极氩弧焊打底，填充金属为实芯焊丝，焊缝金属厚度为3mm，然后采用J427焊条手工焊填满坡口，项目代号为：GTAW-Ⅰ-5G-3/60—02和SMAW一Ⅰ一5G(K)一5/60一F3J。

(3)板厚为10mm的16MnR钢板立焊试件无衬垫，采用半自动C02气体保护焊，填充金属为药芯焊丝，试件全焊透。

项目代号：GMAW一Ⅱ一3G一10。

(4)管材对接焊缝无衬垫水平固定试件，壁厚为8mm，外径为70mm，钢号为16Mn，采用自动熔化极气体保护焊，使用实芯焊丝，在自动跟踪条件下进行多道焊全焊透，项目代号：GMAW一5G一06/09。

(5)在壁厚为10mm、外径为86mm的16Mn钢制管材垂直固定试件上使用A312焊条手工堆焊，项目代号：SMAW(N10)-Ⅱ-2G-86-F4。

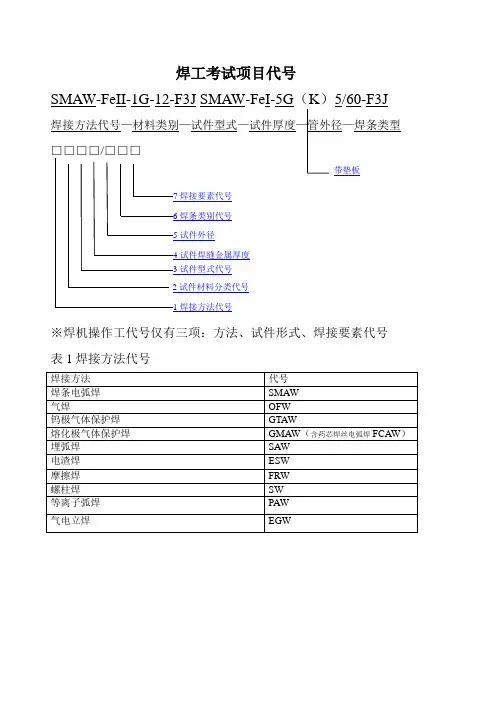

焊工考试项目代号
SMAW-FeII-1G-12-F3J SMAW-FeI-5G
（焊接方法代号—材料类别—试件型式—试件厚度—管外径—焊条类型
※焊机操作工代号仅有三项：方法、试件形式、焊接要素代号 表1焊接方法代号
表2钢号分类及代号
表4手工焊对接焊缝试件适用与对接焊缝焊件焊缝金属厚度范围
表5 手工焊管材对接焊缝试件适用于对接焊缝焊件外径范围
注：管材向下焊试件
表5-1手工焊管板角接头试件适用于管板角接头焊件范围
0 S 0为管板厚度
表6焊条类、别代号及适用范围(材料种类钢)
表7焊接要素代号。

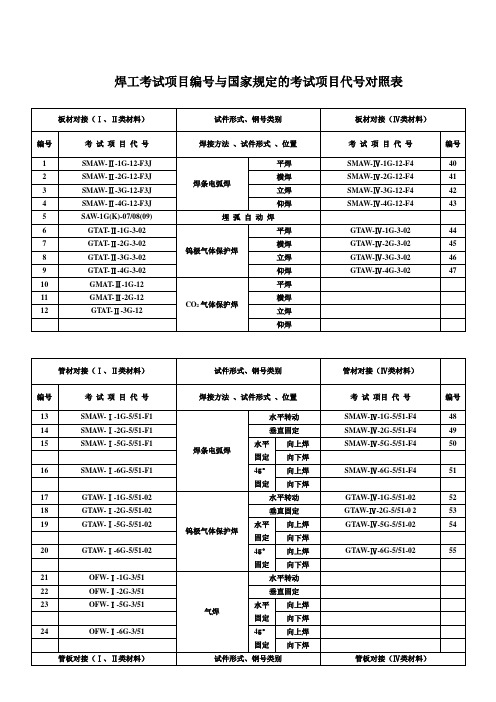

焊工考试项目编号与国家规定的考试项目代号对照表
.锅炉压力容器压力管道焊工,须持质检部门发的证,此证原称"锅炉压力容器焊工合格证"现称"特种设备作业人员证",依据办法是国质检锅[2002]109号《锅炉压力容器压力管道焊工考试与管理规则》，合格项目有效期一般为3年；
2.除了上面的证外，焊工还须持“特种作业操作证”，依据办法是国家经济贸易委员会13号令《特种作业人员安全技术培训考核管理办法》，此证一般每2年复审1次，由安监局发证；但现在质检部门也要办类似的证，包括对特种设备承压力焊及结构焊作业在内，证书名也是"特种设备作业人员证",每2年一复审，依据是国家质检总局令第70号《特种设备作业人员监督管理办法》；
3.对于船舶、电力及军工产品焊接的焊工，其焊工证又有其行业部门各自的一套要求办法；
4.老外一般不认上面这些证，如果是执行国外标准的工程项目或设备焊接，焊工要按他的办法考试发证。

锅炉压力容器压力管道焊工证（特种设备作业人员证）项目代号含义焊工考试项目代号，应按每个焊工、每种焊接方法分别表示。

(一)手工焊焊工考试项目表示方法为：①一②一③一④一⑤一⑥一⑦，其中：①表示焊接方法代号，见表1，耐蚀堆焊代号加：(N及试件母材厚度)。

②表示试件钢号分类代号，见表2，有色金属材料按相应标准规定的代号。

异种钢号用X／X表示。

③表示试件形式代号，见表3，带衬垫代号加：(K)。

④试件焊缝金属厚度。

⑤试件外径。

⑥焊条类别代号，见表4。

⑦焊接要素代号，见表5。

考试项目中不出现某项时，则不填。

表1 焊接方法及代号表2试件钢号分类及代号表(二)焊机操作工考试项目表示方法为：①一②一③，其中：①焊接方法代号，见表1，耐蚀堆焊代号加：(N及试件母材厚度)。

②试件形式代号，见表3，带衬垫代号加(K)。

③焊接要素代号，见表5，存在两种以上要素时，用“／”分开。

考试项目中不出现该项时，则不填。

(三)项目代号应用举例如下：(1)厚度为12mm的16MnR钢板对接焊缝平焊试件带衬垫，使用J507焊条手工焊接，试件全焊透，项目代号：SMAW-Ⅱ-lG(K)-12-F3J。

(2)壁厚为8mm、外径为60mm的20g钢管对接焊缝水平固定试件，背面不加衬垫，用手工钨极氩弧焊打底，填充金属为实芯焊丝，焊缝金属厚度为3mm，然后采用J427焊条手工焊填满坡口，项目代号为：GTAW-Ⅰ-5G-3/60—02和SMAW一Ⅰ一5G(K)一5/60一F3J。

(3)板厚为10mm的16MnR钢板立焊试件无衬垫，采用半自动C02气体保护焊，填充金属为药芯焊丝，试件全焊透。

项目代号：GNAW一Ⅱ一3G一10。

(4)管材对接焊缝无衬垫水平固定试件，壁厚为8mm，外径为70mm，钢号为16Mn，采用自动熔化极气体保护焊，使用实芯焊丝，在自动跟踪条件下进行多道焊全焊透，项目代号：GMAW一5G一06/09。

(5)在壁厚为10mm、外径为86mm的16Mn钢制管材垂直固定试件上使用A312焊条手工堆焊，项目代号：SMAW(N10)-Ⅱ-2G-86-F4。

焊工考试项目代号，应按每个焊工、每种焊接方法分别表示。

㈠手工焊焊工考试项目表示方法为：①- ②- ③- ④/ ⑤- ⑥- ⑦其中：①焊接方法代号，见表1，耐蚀堆焊代号加：（N及试件母材厚度）。

②试件钢号分类代号，见表3，有色金属材料按相应标准规定的代号。

异种钢号用X / X表示③试件形式代号，见表4，带衬垫代号加：（K）。

④试件焊缝金属厚度。

⑤试件外径。

⑥焊条类别代号，见表2。

⑦焊接要素代号，见表5。

考试项目中不出现某项时，则不填。

㈡焊机操作工考试项目表示方法为：①- ②- ③，其中：①焊接方法代号，见表1，耐蚀堆焊代号加：（N及试件母材厚度）。

②试件形式代号，见表4，带衬垫代号加：（K）。

③焊接要素代号，见表5，存在两种以上要素时，用“/ ”分开。

考试项目中不出现该项时，则不填。

㈢项目代号应用举例如下：⑴厚度为12mm的16MnR钢板对接焊缝平焊试件带衬垫，使用J507焊条手工焊接，试件全焊透，项目代号：SMAW－Ⅱ－１Ｇ（Ｋ）－１２－Ｆ３Ｊ。

⑵壁厚为8mm、外径为60 mm的20g钢管对接焊缝水平固定试件，背面不加衬垫，用手工钨极氩弧焊打底，填充金属为实芯焊丝，焊缝金属厚度为3mm然后采用J427焊条手工填满坡口，项目代号为：GTAW－Ⅰ－５Ｇ－3／60－02和SMAW－Ⅰ－５Ｇ(K)－5／60－F3J。

⑶板厚为10mm的16MnR钢板立焊试件无衬垫，采用半自动CO2气体保护焊，填充金属为药芯焊丝，试件全焊透。

项目代号：GMAW－Ⅱ－3G－10。

⑷管材对接焊缝无衬垫水平固定试件，壁厚为８mm，外径为70 mm，钢号为16Mn,采用自动熔化极气体保护焊，使用实芯焊丝，在自动跟踪条件下进行多道焊全焊透，项目代号：GMAW－5G－06／09。

⑸壁厚为10mm，外径为86 mm的16Mn钢管管材垂直固定试件上使用A312焊条手工堆焊，项目代号：SMAW(N10) －Ⅱ－2G－86－F4。

⑹管板角接头无衬垫水平固定试件，管材厚度为3mm外径为25mm，材质为20号钢，板材厚度为8mm，材质为16MnR，采用手工钨极氩弧焊打底不加填充焊丝，焊缝金属厚度为2mm，然后采用自动钨极氩弧焊药芯焊丝多道焊，填满坡口，焊机无稳压系统，无自动跟踪系统，项目代号为：GTAW－Ⅰ／Ⅱ－5FG－2／25－01和GTAW－5FG（K）05／07／09。

特种设备焊工项目考试合格项目代号编制方法及其适用范围A9 焊工操作技能考试项目代号焊工操作技能考试项目代号，应按每个焊工、每种焊接方法分别表示。

A9。

1 焊工操作技能考试项目表示方法A9。

1。

1 手工焊焊工操作技能考试项目表示方法A9。

1.1。

1 手工焊焊工操作技能考试项目表示为○，1-错误!-错误!-错误!/错误!-错误!—错误!，其含义如下：错误!焊接方法代号,见表A—1，耐蚀堆焊加代号：（N及试件母材厚度）；表A—1 焊接方法及其代号表A-2 金属材料类别及示例错误!试件位置代号，见表A-4，带衬垫加代号:(K）；表A—4 试件类别、位置及代号续表错误!焊缝金属厚度（对于板材角焊缝试件为试件厚度T）; 错误!外径;○6填充金属类别代号，见表A—3；表A-3 填充金属类别、示例及适用范围○7焊接工艺要素代号,见表A-5。

表A—5 焊接工艺因素及代号A9。

1。

1.2 操作技能考试项目中不出现某项时，则不填。

A9.1.2 焊机操作工操作技能考试项目表示方法A9.1.2.1 焊机操作工操作技能考试项目表示为错误!—错误!-错误!,其含义如下：错误!焊接方法代号,见表A-1，耐蚀堆焊加代号：（N与试件母材厚度)；错误!试件位置代号，见表A-4,带衬垫加代号:（K）；错误!焊接工艺要素代号，见表A-5。

A9。

1.2。

2 操作技能考试项目中不出现某项时,则不填.A9.2 项目代号应用举例(1）厚度为14mm的Q345R钢板对接焊缝平焊试件带衬垫，使用J507焊条手工焊接,试件全焊透。

项目代号为SMAW—FeⅡ-1G（K)—14-Fef3J；（2）壁厚为8mm、外径为60mm的Q245R钢管对接焊缝水平固定试件，背面不加衬垫，用手工钨极氩弧焊打底，背面没有保护气体，填充金属为实芯焊丝,采用直流电源，反接施焊，焊缝金属厚度为3mm。

然后采用J427焊条手工焊填满坡口。

项目代号为GTAW-FeⅠ—5G-3/60- FefS—02/11/13和SMAW-FeⅠ—5G(K）-5/60- Fef3J；(3)板厚为10mm的Q345R钢板对接焊缝立焊试件无衬垫，采用半自动BO2气体保护焊，填充金属为药芯焊丝，背面无气体保护，采用喷射弧施焊，试件全焊透。

焊工考试方法与项目代号
焊工考试方法分类
1、焊条电弧焊：SMAW；
2、钨极气体保护焊：GTAW；
3、气焊：OFW；
4、埋弧焊：SAW；
5、熔化极气体保护焊：GMAW（实芯焊丝）；
6、熔化极气体保护焊：CFAW（药芯焊丝）；
7、电渣焊：ESW
8、等离子焊：PAW
9、气电立焊：EGW
10、摩擦焊：FRW
11、螺柱电弧焊：SW
试件钢号及代号
1、FeⅠ类（碳素钢）： Q235、20#、20g、20R、L210、S205、HP265
等。

2、FeⅡ类（低合金钢）： 16MnR、12Cr1MoV、20MnMoD、S240、L245、HP295等。

3、FeⅢ类（马氏体、铁素体不锈钢）：1Cr5Mo、0Cr13、1Cr17、1Cr9Mo
等。

4、FeⅣ类（奥氏体、双相不锈钢）
5、铜与铜合金：CuⅠ~ CuⅤ
6、镍与镍合金：NiⅠ~NiⅤ
7、铝与铝合金：AI~AIⅤ
8、钛与钛合金：TiⅠ~TiⅡ 0Cr18Ni9Ti、0Cr19Ni13Mo3、0Cr25Ni20、1Cr23Ni18等。

试件形式、位置及代号
1、板状试件位置及代号： 1G（平焊）；2G（横焊）；3G（立焊）；4G（仰焊）。

2、管状试件位置及代号：1G（水平转动）；2G（垂直固定）；5G（水平固定）；6G（45°向上焊）。

3、管板角接头试件位置及代号： 2FRG（水平转动）；2FG（垂直固定平焊）；4FG（垂直固定仰焊）；5FG（水平固定）；6FG（45°向上焊）。

焊工考试项目代号标准化工作室编码[XX968T-XX89628-XJ668-XT689N]焊工考试项目代号，应按每个焊工、每种焊接方法分别表示。

㈠手工焊焊工考试项目表示方法为：① - ② - ③ - ④ / ⑤ - ⑥ - ⑦其中：①焊接方法代号，见表1，耐蚀堆焊代号加：（N及试件母材厚度）。

②试件钢号分类代号，见表3，有色金属材料按相应标准规定的代号。

异种钢号用X /X表示③试件形式代号，见表4，带衬垫代号加：（K）。

④试件焊缝金属厚度。

⑤试件外径。

⑥焊条类别代号，见表2。

⑦焊接要素代号，见表5。

考试项目中不出现某项时，则不填。

㈡焊机操作工考试项目表示方法为：① - ② - ③，其中：①焊接方法代号，见表1，耐蚀堆焊代号加：（N及试件母材厚度）。

②试件形式代号，见表4，带衬垫代号加：（K）。

③焊接要素代号，见表5，存在两种以上要素时，用“ / ”分开。

考试项目中不出现该项时，则不填。

㈢项目代号应用举例如下：⑴厚度为12mm的16MnR钢板对接焊缝平焊试件带衬垫，使用J507焊条手工焊接，试件全焊透，项目代号：SMAW－Ⅱ－１Ｇ（Ｋ）－１２－Ｆ３Ｊ。

⑵壁厚为8mm、外径为60 mm的20g钢管对接焊缝水平固定试件，背面不加衬垫，用手工钨极氩弧焊打底，填充金属为实芯焊丝，焊缝金属厚度为3mm然后采用J427焊条手工填满坡口，项目代号为：GTAW－Ⅰ－５Ｇ－3／60－02和SMAW－Ⅰ－５Ｇ(K)－5／60－F3J。

⑶板厚为10mm的16MnR钢板立焊试件无衬垫，采用半自动CO2气体保护焊，填充金属为药芯焊丝，试件全焊透。

项目代号：GMAW－Ⅱ－3G－10。

⑷管材对接焊缝无衬垫水平固定试件，壁厚为８mm，外径为70 mm，钢号为16Mn,采用自动熔化极气体保护焊，使用实芯焊丝，在自动跟踪条件下进行多道焊全焊透，项目代号：GMAW－5G－06／09。

⑸壁厚为10mm，外径为86 mm的16Mn钢管管材垂直固定试件上使用A312焊条手工堆焊，项目代号：SMAW(N10) －Ⅱ－2G－86－F4。

焊工考试项目代号 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】焊工考试项目代号，应按每个焊工、每种焊接方法分别表示。

㈠手工焊焊工考试项目表示方法为：① - ② - ③ - ④ / ⑤ - ⑥ - ⑦其中：①焊接方法代号，见表1，耐蚀堆焊代号加：（N及试件母材厚度）。

②试件钢号分类代号，见表3，有色金属材料按相应标准规定的代号。

异种钢号用X / X表示③试件形式代号，见表4，带衬垫代号加：（K）。

④试件焊缝金属厚度。

⑤试件外径。

⑥焊条类别代号，见表2。

⑦焊接要素代号，见表5。

考试项目中不出现某项时，则不填。

㈡焊机操作工考试项目表示方法为：① - ② - ③，其中：①焊接方法代号，见表1，耐蚀堆焊代号加：（N及试件母材厚度）。

②试件形式代号，见表4，带衬垫代号加：（K）。

③焊接要素代号，见表5，存在两种以上要素时，用“ / ”分开。

考试项目中不出现该项时，则不填。

㈢项目代号应用举例如下：⑴厚度为12mm的16MnR钢板对接焊缝平焊试件带衬垫，使用J507焊条手工焊接，试件全焊透，项目代号：SMAW－Ⅱ－１Ｇ（Ｋ）－１２－Ｆ３Ｊ。

⑵壁厚为8mm、外径为60 mm的20g钢管对接焊缝水平固定试件，背面不加衬垫，用手工钨极氩弧焊打底，填充金属为实芯焊丝，焊缝金属厚度为3mm然后采用J427焊条手工填满坡口，项目代号为：GTAW－Ⅰ－５Ｇ－3／60－02和SMAW－Ⅰ－５Ｇ(K)－5／60－F3J。

⑶板厚为10mm的16MnR钢板立焊试件无衬垫，采用半自动CO2气体保护焊，填充金属为药芯焊丝，试件全焊透。

项目代号：GMAW－Ⅱ－3G－10。

⑷管材对接焊缝无衬垫水平固定试件，壁厚为８mm，外径为70 mm，钢号为16Mn,采用自动熔化极气体保护焊，使用实芯焊丝，在自动跟踪条件下进行多道焊全焊透，项目代号：GMAW－5G－06／09。

⑸壁厚为10mm，外径为86 mm的16Mn钢管管材垂直固定试件上使用A312焊条手工堆焊，项目代号：SMAW(N10) －Ⅱ－2G－86－F4。

特种设备焊工项目考试合格项目代号编制方法及其适用范围A9 焊工操作技能考试项目代号焊工操作技能考试项目代号，应按每个焊工、每种焊接方法分别表示。

A9.1 焊工操作技能考试项目表示方法A9.1.1 手工焊焊工操作技能考试项目表示方法A9.1.1.1 手工焊焊工操作技能考试项目表示为○1-○2-○3-○4/○5-○6 -○7，其含义如下：○1焊接方法代号，见表A-1，耐蚀堆焊加代号：（N及试件母材厚度）；表A-1 焊接方法及其代号2表A-2 金属材料类别及示例○3试件位置代号，见表A-4，带衬垫加代号：（K）；表A-4 试件类别、位置及代号续表○4焊缝金属厚度（对于板材角焊缝试件为试件厚度T）；○5外径；○6填充金属类别代号，见表A-3；表A-3 填充金属类别、示例及适用范围○7焊接工艺要素代号，见表A-5。

表A-5 焊接工艺因素及代号A9.1.1.2 操作技能考试项目中不出现某项时，则不填。

A9.1.2 焊机操作工操作技能考试项目表示方法A9.1.2.1 焊机操作工操作技能考试项目表示为○1-○2-○3，其含义如下：○1焊接方法代号，见表A-1，耐蚀堆焊加代号：（N与试件母材厚度）；○2试件位置代号，见表A-4，带衬垫加代号：（K）；○3焊接工艺要素代号，见表A-5。

A9.1.2.2 操作技能考试项目中不出现某项时，则不填。

A9.2 项目代号应用举例(1)厚度为14mm的Q345R钢板对接焊缝平焊试件带衬垫，使用J507焊条手工焊接，试件全焊透。

项目代号为SMAW-FeⅡ-1G（K）-14-Fef3J；(2)壁厚为8mm、外径为60mm的Q245R钢管对接焊缝水平固定试件，背面不加衬垫，用手工钨极氩弧焊打底，背面没有保护气体，填充金属为实芯焊丝，采用直流电源，反接施焊，焊缝金属厚度为3mm。

然后采用J427焊条手工焊填满坡口。

项目代号为GTAW-FeⅠ-5G-3/60- FefS-02/11/13和SMAW-FeⅠ-5G（K）-5/60- Fef3J；(3)板厚为10mm的Q345R钢板对接焊缝立焊试件无衬垫，采用半自动BO2气体保护焊，填充金属为药芯焊丝，背面无气体保护，采用喷射弧施焊，试件全焊透。

焊工考试项目代号，应按每个焊工、每种焊接方法分别表示。

㈠手工焊焊工考试项目表示方法为：① - ② - ③ - ④ / ⑤ - ⑥ - ⑦其中：①焊接方法代号，见表1，耐蚀堆焊代号加：（N及试件母材厚度）。

②试件钢号分类代号，见表3，有色金属材料按相应标准规定的代号。

异种钢号用X / X表示③试件形式代号，见表4，带衬垫代号加：（K）。

④试件焊缝金属厚度。

⑤试件外径。

⑥焊条类别代号，见表2。

⑦焊接要素代号，见表5。

考试项目中不出现某项时，则不填。

㈡焊机操作工考试项目表示方法为：① - ② - ③，其中：①焊接方法代号，见表1，耐蚀堆焊代号加：（N及试件母材厚度）。

②试件形式代号，见表4，带衬垫代号加：（K）。

③焊接要素代号，见表5，存在两种以上要素时，用“ / ”分开。

考试项目中不出现该项时，则不填。

㈢项目代号应用举例如下：⑴厚度为12mm的16MnR钢板对接焊缝平焊试件带衬垫，使用J507焊条手工焊接，试件全焊透，项目代号：SMAW－Ⅱ－１Ｇ（Ｋ）－１２－Ｆ３Ｊ。

⑵壁厚为8mm、外径为60 mm的20g钢管对接焊缝水平固定试件，背面不加衬垫，用手工钨极氩弧焊打底，填充金属为实芯焊丝，焊缝金属厚度为3mm然后采用J427焊条手工填满坡口，项目代号为：GTAW－Ⅰ－５Ｇ－3／60－02和SMAW－Ⅰ－５Ｇ(K)－5／60－F3J。

⑶板厚为10mm的16MnR钢板立焊试件无衬垫，采用半自动CO2气体保护焊，填充金属为药芯焊丝，试件全焊透。

项目代号：GMAW－Ⅱ－3G－10。

⑷管材对接焊缝无衬垫水平固定试件，壁厚为８mm，外径为70 mm，钢号为16Mn,采用自动熔化极气体保护焊，使用实芯焊丝，在自动跟踪条件下进行多道焊全焊透，项目代号：GMAW－5G－06／09。

⑸壁厚为10mm，外径为86 mm的16Mn钢管管材垂直固定试件上使用A312焊条手工堆焊，项目代号：SMAW(N10) －Ⅱ－2G－86－F4。

焊工考试规则一、船体焊工考试科目代号二、不同焊工等级的考试科目试板平焊F 立焊V 横焊H 仰焊O1G 管子水平滚动焊 2G 管子垂直固定焊 5G 管子水平固定焊管子对接尺寸及图管径Φ≤60 壁厚t 3～6 V 型坡口角度≤70° 间隙δ≤2～3mm 钝边≤2mm限制环的外径比壁厚较大的管子的外径至少大300mm ，且安装在该管子的外缘，距两管子接缝及壁厚较大的管材的端面距离不大于13mm.5G 管子水平固定焊 6G 管子倾斜45°固定焊 6RG 带有限制环的管子倾斜45°固定焊三、焊工考试试板制作尺寸：（船体加工）四、船舶焊工考试要求：（有垫板的单面焊双面成型）1、按焊接工艺进行焊接，焊接参数符合WPS要求。

2、按规定进行破口制备、试件装配和焊前清理。

3、试样焊接过程中，各种焊接方向应始终保持一制，不得变更。

4、试样坡口两端一律不准安装引弧板及熄弧板。

5、试样在焊接前应打上焊工代号钢印、焊接位置代号及ＣＣＳ钢印，并保持至试验的所有阶段，水平固定和45度固定的管子应有焊接位置的钟点符号。

6、试样一经施焊，不得任意更换和改变焊接位置。

7、试件应至少在盖面层有一个街头，当进行无衬垫单面焊双面成型考试时，还需在打底层设置一个接头。

8、焊接后焊缝表面一律不许打磨，修补。

五、试件弯曲试样的截取加工：（见下图）。

（机械加工）1.试样应采用机加工方法切取。

2.焊缝余高和垫板应采用机械加工方法加工至与母材轧制面平齐，及去除焊缝边缘的咬边。

3.加工试样前，应将钢印复制到试样上。

4.每块试板取样四个，余下试板保留。

六、不同形式的试件试验、检验项目和试样数量规定。

七、焊缝外观检查要求：用肉眼直接观察或用不大于5倍的放大镜检查焊缝表面的缺陷性质，位置，数量和尺寸，并作记录。

焊缝外观应满足下列要求：1．焊缝表面成型良好，焊缝边缘应圆滑过渡到母材。

焊缝宽度均匀、平直，光顺。

2．焊缝不得有裂纹，未熔合，夹渣，气孔和焊瘤等缺陷。
