轮系及其设计

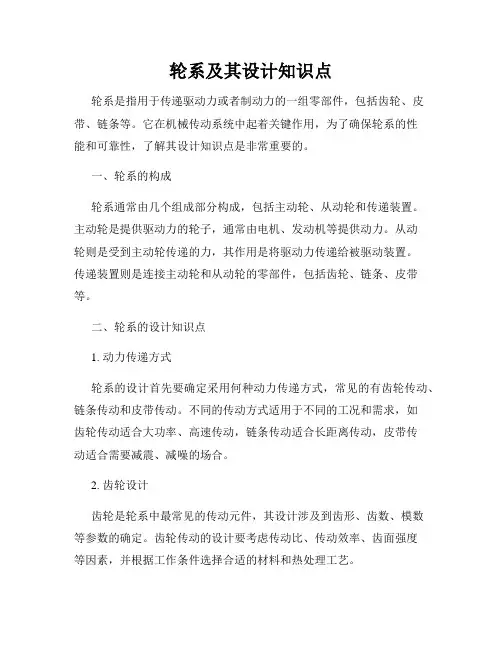

轮系及其设计知识点轮系是指用于传递驱动力或者制动力的一组零部件，包括齿轮、皮带、链条等。

它在机械传动系统中起着关键作用，为了确保轮系的性能和可靠性，了解其设计知识点是非常重要的。

一、轮系的构成轮系通常由几个组成部分构成，包括主动轮、从动轮和传递装置。

主动轮是提供驱动力的轮子，通常由电机、发动机等提供动力。

从动轮则是受到主动轮传递的力，其作用是将驱动力传递给被驱动装置。

传递装置则是连接主动轮和从动轮的零部件，包括齿轮、链条、皮带等。

二、轮系的设计知识点1. 动力传递方式轮系的设计首先要确定采用何种动力传递方式，常见的有齿轮传动、链条传动和皮带传动。

不同的传动方式适用于不同的工况和需求，如齿轮传动适合大功率、高速传动，链条传动适合长距离传动，皮带传动适合需要减震、减噪的场合。

2. 齿轮设计齿轮是轮系中最常见的传动元件，其设计涉及到齿形、齿数、模数等参数的确定。

齿轮传动的设计要考虑传动比、传动效率、齿面强度等因素，并根据工作条件选择合适的材料和热处理工艺。

3. 链条设计链条的设计主要包括链节尺寸、链轮设计、链条应力与强度等。

在进行链条设计时需要考虑传动比、链节间隙、链条寿命等因素，同时选择合适的链轮类型和链条材料。

4. 皮带设计皮带传动的设计需要考虑皮带类型、张紧装置、传动比等因素。

选择合适的皮带类型和张紧装置可以确保传动的稳定性和可靠性，同时还需注意皮带的材料和尺寸选择。

5. 轮系配合轮系中的各个传动元件需要良好的配合才能确保传动效果。

在设计时需要注意轴距、轮毂尺寸、轴孔直径等参数的确定，以及轮系的精度要求和安装方式。

三、轮系的优化与创新除了传统的轮系设计知识点外，现代技术的发展也为轮系的优化和创新提供了新的机会。

例如，采用先进的仿真软件进行设计分析，优化齿轮的齿形和载荷分布，提高轮系的传动效率和寿命；利用新型材料和表面处理技术，改善轮系的耐磨性和耐腐蚀性；应用电子控制技术，实现轮系的智能化管理和监测。

机械设计基础轮系在机械设计中，轮系的设计和布局是至关重要的。

轮系，或者称为齿轮系，是由一系列齿轮和轴组成的，它们通过精确的配合和排列，将动力从一个轴传递到另一个轴，或者改变轴的转速。

这种设计广泛应用于各种机械设备中，如汽车、飞机、机床等。

一、轮系的基本类型根据轮系中齿轮的排列和组合方式，我们可以将其分为以下几种基本类型：1、定轴轮系：在这种轮系中，齿轮是固定在轴上的，因此轴的旋转速度是恒定的。

这种轮系主要用于改变动力的大小和方向。

2、行星轮系：在这种轮系中，有一个或多个齿轮是浮动的，它们可以随着轴一起旋转，也可以绕着轴旋转。

这种轮系主要用于平衡轴的转速和改变动力的方向。

3、差动轮系：在这种轮系中，有两个或多个齿轮的旋转速度是不一样的，它们之间存在一定的速度差。

这种轮系主要用于实现复杂的运动规律。

在设计轮系时，我们需要遵循以下原则：1、确定传递路径：根据机械设备的需要，确定动力从哪个轴输入，需要传递到哪个轴。

2、选择合适的齿轮类型：根据需要传递的动力大小、转速等因素，选择合适的齿轮类型（直齿、斜齿、锥齿等）。

3、确定齿轮的参数：根据需要传递的动力大小、转速等因素，确定齿轮的模数、齿数、压力角等参数。

4、确定齿轮的排列方式：根据需要实现的传动比、转速等因素，确定齿轮的排列方式（串联、并联等）。

5、确定轴的结构形式：根据需要传递的动力大小、转速等因素，确定轴的结构形式（实心轴、空心轴、悬臂轴等）。

6、确定支承形式：根据需要传递的动力大小、转速等因素，确定支承形式（滚动支承、滑动支承等）。

7、确定润滑方式：根据需要传递的动力大小、转速等因素，确定润滑方式（油润滑、脂润滑等）。

在满足设计要求的前提下，我们还可以通过优化设计来提高轮系的性能。

以下是一些常用的优化方法：1、优化齿轮参数：通过调整齿轮的模数、齿数、压力角等参数，来提高齿轮的承载能力和降低噪声。

2、优化齿轮排列：通过优化齿轮的排列方式，来提高传动效率、降低传动噪声和减少摩擦损失。

机械原理____6轮系及其设计
机械原理是研究机械结构和其运动规律的学科，是机械工程的基础科
学之一、机械原理的研究对象包括机构运动的规律、机械结构的设计、力
的传递和变换机构等。

其中，轮系是机械结构中常见的一种设计，特别是
6轮系。

6轮系是指由6个轮组成的机械结构。

它由两对相对运动的轮组成，
每对轮之间通过传动装置来实现转动的传递。

6轮系通常用于驱动较大的
机械装置，例如汽车、船只、起重机等。

在设计6轮系时，需要考虑以下几个方面：
1.轮的选择和定位：选择合适的轮可以提高传动效率和承载能力。

轮
的定位也需要考虑力的传递和轴的支撑等问题。

2.传动装置的选择：传动装置主要有齿轮传动、链传动、带传动等形式。

根据具体的工作条件和要求，选择合适的传动装置。

3.力的传递和变换：在6轮系中，力需要通过传动装置从一个轮传递
到另一个轮。

设计时需要考虑轮与传动装置之间的接触条件，以及力的传
递路径等。

4.结构的稳定性和强度：6轮系的设计需要考虑结构的稳定性和强度，以确保其能够承受工作条件下的载荷和应力。

5.动力系统的选择：动力系统通常由驱动轮和动力装置组成，如电机、发动机等。

根据具体要求选择合适的动力系统。

6.其他特殊要求：根据具体的工作条件和要求，还需要考虑一些特殊
的要求，如精度、速度、噪声等。

总结起来，设计6轮系需要考虑轮的选择和定位、传动装置的选择、力的传递和变换、结构的稳定性和强度、动力系统的选择以及其他特殊要求等因素。

这些因素之间相互关联，需要综合考虑，才能设计出满足要求的6轮系机械结构。

机械设计基础之轮系详解在机械工程中，轮系的设计与使用至关重要。

轮系主要由一系列相互啮合的齿轮组成，通过齿轮的旋转运动，可以实现动力的传输、速度的改变、方向的转换等功能。

本文将详细解析轮系的基本概念、类型及设计要点。

一、轮系的类型根据齿轮轴线的相对位置，轮系可以分为两大类：平面轮系和空间轮系。

1、平面轮系：所有齿轮的轴线都在同一平面内。

这种类型的轮系在机械设计中最为常见，包括定轴轮系、周转轮系和混合轮系。

2、空间轮系：齿轮的轴线不在同一平面内，而是相互交错。

这种类型的轮系相对复杂，包括差动轮系和行星轮系。

二、定轴轮系定轴轮系是最简单的轮系类型，所有齿轮的轴线都固定在同一轴线上。

这种轮系的主要功能是通过齿轮的旋转实现动力的传输和速度的改变。

定轴轮系的传动比可以根据齿轮的齿数和转速计算得出。

三、周转轮系周转轮系的齿轮轴线可以绕着其他齿轮的轴线旋转。

这种轮系的主要功能是通过齿轮的旋转实现动力的传输和速度的改变，同时还能实现方向的转换。

周转轮系的传动比可以根据齿轮的齿数和转速计算得出。

四、混合轮系混合轮系是定轴轮系和周转轮系的组合。

这种轮系的优点是可以实现更复杂的运动和动力传输，同时具有较高的传动效率。

混合轮系的传动比可以根据定轴轮系和周转轮系的传动比计算得出。

五、差动轮系差动轮系是一种空间轮系，其特点是两个齿轮的轴线可以不在同一平面内。

这种轮系的主要功能是通过齿轮的旋转实现动力的传输和速度的改变，同时还能实现方向的转换。

差动轮系的传动比可以根据齿轮的齿数和转速计算得出。

六、行星轮系行星轮系是一种空间轮系，其特点是至少有一个齿轮的轴线可以绕着其他齿轮的轴线旋转。

这种轮系的主要功能是通过齿轮的旋转实现动力的传输和速度的改变，同时还能实现方向的转换。

行星轮系的传动比可以根据齿轮的齿数和转速计算得出。

七、设计要点在设计和使用轮系时，需要考虑以下几点：1、传动比：根据实际需求选择合适的传动比，以保证轮系的传动效率和稳定性。

机械原理课程教案一轮系及其设计一、教学目标及基本要求1了解各类轮系的组成和运动特点，学会判断一个已知轮系属于何种轮系。

2,熟练掌握各种轮系传动比的计算方法，会确定主、从动轮的转向关系；掌握周转轮系的传动特性与类型和结构的关系。

3,了解各类轮系的功能，学会根据各种要求正确选择轮系类型。

4.了解行星轮系效率的概念及其主要影响因素。

5.了解复合轮系的组合方法，学会分析复合轮系的组成,正确计算其传动比。

6.了解行星轮系设计的几个基本问题；了解几种其它类型行星传动的原理及特点。

二、教学内容及学时分配第一节轮系的分类第二节定轴轮系的传动比及效率（第一、二节共1学时）第三节周转轮系及其设计第四节复合轮系及其设计（第三、四节共2.5学时）第五节轮系的功用第六节少齿差传动简介（第三、四节0.5学时）三、教学内容的重点和难点重点：1轮系传动比的计算。

2.轮系的设计。

难点：复合轮系传动比计算。

四、教学内容的深化与拓宽新型少齿差传动。

五、教学方式与手段及教学过程中应注意的问题充分利用多媒体教学手段，围绕教学基本要求进行教学。

在教学过程中应注意强调应用反转法原理求解周转轮系传动比方法的实质、转化机构的概念、正确划分基本轮系的方法。

要注意突出重点，多采用启发式教学以及教师和学生的互动。

六、主要参考书目1黄茂林，秦伟主编.机械原理.北京：机械工业出版社,2010 2申永胜主编.机械原理教程（第2版）.北京：清华大学出版社,20053孙桓，陈作模、葛文杰主编.机械原理（第七版）.北京：高等教育出版社，20064曲继方，安子军，曲志刚.机构创新设计.北京：科学出版社,2001七、相关的实践性环节参观机械创新设计实验室。

八、课外学习要求自学定轴轮系的传动效率计算、定轴轮系设计中的几个问题、封闭型轮系的功率流等内容。
