第六章 凸轮机构的运动设计

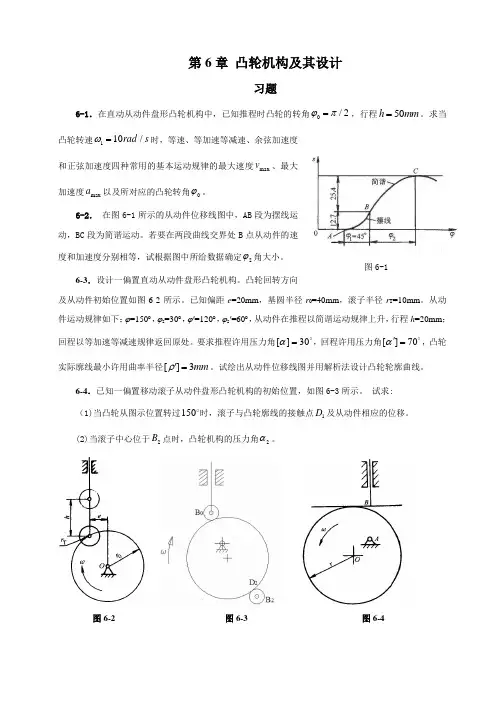

第6章 凸轮机构及其设计习题6-1．在直动从动件盘形凸轮机构中，已知推程时凸轮的转角0/2ϕπ=，行程50h mm =。

求当凸轮转速110/rad s ω=时，等速、等加速等减速、余弦加速度和正弦加速度四种常用的基本运动规律的最大速度max v 、最大加速度max a 以及所对应的凸轮转角0ϕ。

6-2． 在图6-1所示的从动件位移线图中，AB 段为摆线运动，BC 段为简谐运动。

若要在两段曲线交界处B 点从动件的速度和加速度分别相等，试根据图中所给数据确定2ϕ角大小。

6-3．设计一偏置直动从动件盘形凸轮机构。

凸轮回转方向及从动件初始位置如图6-2所示。

已知偏距e =20mm ，基圆半径r 0=40mm ，滚子半径r T =10mm 。

从动件运动规律如下：ϕ=150︒，ϕs =30︒，ϕ'=120︒，ϕs '=60︒，从动件在推程以简谐运动规律上升，行程h =20mm ；回程以等加速等减速规律返回原处。

要求推程许用压力角[]30α= ，回程许用压力角[]70α'= ，凸轮实际廓线最小许用曲率半径[]3mm ρ'=。

试绘出从动件位移线图并用解析法设计凸轮轮廓曲线。

6-4．已知一偏置移动滚子从动件盘形凸轮机构的初始位置，如图6-3所示。

试求:（1)当凸轮从图示位置转过150时，滚子与凸轮廓线的接触点1D 及从动件相应的位移。

(2)当滚子中心位于2B 点时，凸轮机构的压力角2α。

图6-2 图6-3 图6-4图6-16-5．如图6-4所示的直动平底从动件盘形凸轮机构，已知凸轮为30r mm =的偏心圆盘，20AO mm =，试求：（1）基圆半径和升程；（2）推程运动角、回程运动角、远休止角和近休止角；（3）凸轮机构的最大压力角和最小压力角；（4）从动件推杆的位移s 、速度v 和加速度a 的方程式；（5）若凸轮以110/rad s ω=匀速回转，当AO 成水平位置时推杆的速度。

第6章 凸轮机构1．教学目标（1）了解凸轮机构的分类及应用；（2）了解推杆常用运动规律的选择原则；（3）掌握在确定凸轮机构的基本尺寸时应考虑的主要问题；（4）能根据选定的凸轮类型和推杆运动规律设计凸轮的轮廓曲线。

2．教学重点和难点（1）推杆常用运动规律特点及选择原则；（2）盘形凸轮机构凸轮轮廓曲线的设计；（3）凸轮基圆半径与压力角及自锁的关系。

难点：“反转法原理”与压力角的概念。

3．讲授方法多媒体课件4．讲授时数8学时6.1 凸轮机构的应用及分类6.1.1凸轮机构的应用凸轮机构是由凸轮、从动件、机架以及附属装置组成的一种高副机构。

其中凸轮是一个具有曲线轮廓的构件，通常作连续的等速转动、摆动或移动。

从动件在凸轮轮廓的控制下，按预定的运动规律作往复移动或摆动。

在各种机器中，为了实现各种复杂的运动要求，广泛地使用着凸轮机构。

下面我们先看两个凸轮使用的实例。

图6.1所示为内燃机的配气凸轮机构，凸轮1作等速回转，其轮廓将迫使推杆2作往复摆动，从而使气门3开启和关闭（关闭时借助于弹簧4的作用来实现的），以控制可燃物质进入气缸或废气的排出。

图6.2所示为自动机床中用来控制刀具进给运动的凸轮机构。

刀具的一个进给运动循环包括：1）刀具以较快的速度接近工件；2）刀具等速前进来切削工件；3）完成切削动作后，刀具快速退回；4）刀具复位后停留一段时间等待更换工件等动作。

然后重复上述运动循环。

这样一个复杂的运动规律是由一个作等速回转运动的圆柱凸轮通过摆动从动件来控制实现的。

其运动规律完全取决于凸轮凹槽曲线形状。

由上述例子可以看出，从动件的运动规律是由凸轮轮廓曲线决定的，只要凸轮轮廓设计得当，就可以使从动件实现任意给定的运动规律。

同时，凸轮机构的从动件是在凸轮控制下，按预定的运动规律运动的。

这种机构具有结构简单、运动可靠等优点。

但是，由于是高副机构接触应力较大，易于磨损，因此，多用于小载荷的控制或调节机构中。

6.1.2 凸轮机构的分类根据凸轮及从动件的形状和运动形式的不同，凸轮机构的分类方法有以下四种：1．按凸轮的形状分类（1）盘形凸轮：如图6.1所示，这种凸轮是一个具有变化向径的盘形构件，当他绕固定轴转动时，可推动从动件在垂直于凸轮轴的平面内运动。

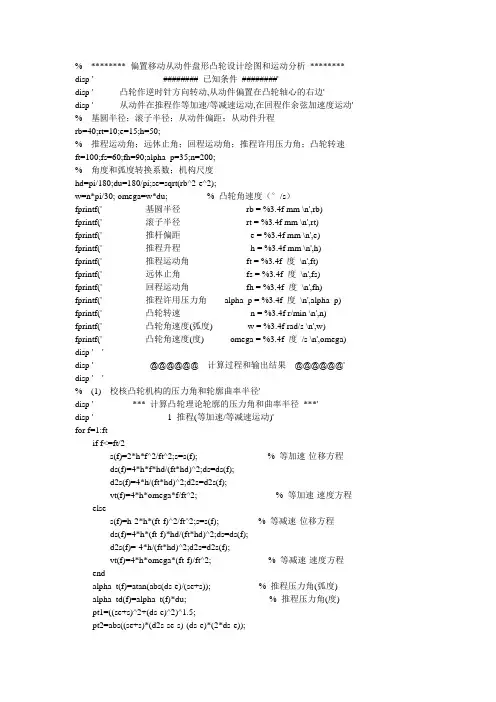

% ******** 偏置移动从动件盘形凸轮设计绘图和运动分析******** disp ' ######## 已知条件########'disp ' 凸轮作逆时针方向转动,从动件偏置在凸轮轴心的右边'disp ' 从动件在推程作等加速/等减速运动,在回程作余弦加速度运动' % 基圆半径；滚子半径；从动件偏距；从动件升程rb=40;rt=10;e=15;h=50;% 推程运动角；远休止角；回程运动角；推程许用压力角；凸轮转速ft=100;fs=60;fh=90;alpha_p=35;n=200;% 角度和弧度转换系数；机构尺度hd=pi/180;du=180/pi;se=sqrt(rb^2-e^2);w=n*pi/30; omega=w*du; % 凸轮角速度（°/s）fprintf(' 基圆半径rb = %3.4f mm \n',rb)fprintf(' 滚子半径rt = %3.4f mm \n',rt)fprintf(' 推杆偏距 e = %3.4f mm \n',e)fprintf(' 推程升程h = %3.4f mm \n',h)fprintf(' 推程运动角ft = %3.4f 度\n',ft)fprintf(' 远休止角fs = %3.4f 度\n',fs)fprintf(' 回程运动角fh = %3.4f 度\n',fh)fprintf(' 推程许用压力角alpha_p = %3.4f 度\n',alpha_p) fprintf(' 凸轮转速n = %3.4f r/min \n',n) fprintf(' 凸轮角速度(弧度) w = %3.4f rad/s \n',w)fprintf(' 凸轮角速度(度) omega = %3.4f 度/s \n',omega) disp ' 'disp ' @@@@@@ 计算过程和输出结果@@@@@@' disp ' '% (1)---校核凸轮机构的压力角和轮廓曲率半径'disp ' *** 计算凸轮理论轮廓的压力角和曲率半径***'disp ' 1 推程(等加速/等减速运动)'for f=1:ftif f<=ft/2s(f)=2*h*f^2/ft^2;s=s(f); % 等加速-位移方程ds(f)=4*h*f*hd/(ft*hd)^2;ds=ds(f);d2s(f)=4*h/(ft*hd)^2;d2s=d2s(f);vt(f)=4*h*omega*f/ft^2; % 等加速-速度方程elses(f)=h-2*h*(ft-f)^2/ft^2;s=s(f); % 等减速-位移方程ds(f)=4*h*(ft-f)*hd/(ft*hd)^2;ds=ds(f);d2s(f)=-4*h/(ft*hd)^2;d2s=d2s(f);vt(f)=4*h*omega*(ft-f)/ft^2; % 等减速-速度方程endalpha_t(f)=atan(abs(ds-e)/(se+s)); % 推程压力角(弧度)alpha_td(f)=alpha_t(f)*du; % 推程压力角(度)pt1=((se+s)^2+(ds-e)^2)^1.5;pt2=abs((se+s)*(d2s-se-s)-(ds-e)*(2*ds-e));rho_t(f)=pt1/pt2; % 推程曲率半径st(f)=s;endalpha_tm=max(alpha_td);fprintf(' 推程最大压力角alpha_tm = %3.4f 度\n',alpha_tm)for f=1:ftif alpha_td(f)==alpha_tm;ftm=f;break;endendfprintf (' 对应的位置角ftm = %3.4f 度\n',ftm)if alpha_tm>alpha_pfprintf(' * 凸轮推程压力角超过许用值,需要增大基圆!\n')endrho_tn = min(rho_t);fprintf (' 最小曲率半径rho_tn = %3.4f mm\n',rho_tn)for f=1:ftif rho_t(f)==rho_tn;ftn=f;break;endendfprintf(' 对应的位置角ftn = %3.4f 度\n',ftn)if rho_tn<rt+5fprintf(' * 凸轮推程轮廓曲率半径小于许用值,需要增大基圆或减小滚子!\n') enddisp ' 2 回程(余弦加速度运动-简谐运动)'d1=ft+fs;d2=ft+fs+fh; % 回程运动角范围for f=d1:d2k=f-d1;s(f)=0.5*h*(1+cos(pi*k/fh));s=s(f); % 简谐运动-位移方程ds(f)=-0.5*pi*h*sin(pi*k/fh)/(fh*hd);ds=ds(f);d2s(f)=-0.5*pi^2*h*cos(pi*k/fh)/(fh*hd)^2;d2s=d2s(f);alpha_h(f)=atan(abs(ds+e)/(se+s)); % 回程压力角(弧度)alpha_hd(f)=alpha_h(f)*du; % 回程压力角(度)ph1=((se+s)^2+(ds-e)^2)^1.5;ph2=abs((se+s)*(d2s-se-s)-(ds-e)*(2*ds-e));rho_h(f)=ph1/ph2; % 回程曲率半径sh(f)=s;vh(f)=-0.5*pi*h*omega*sin(pi*f/fh)/fh; % 简谐运动-速度方程ah(f)=-0.5*pi^2*h*omega^2*cos(pi*f/fh)/fh^2; % 简谐运动-加速度方程endalpha_hm = max(alpha_hd(d1:d2));fprintf(' 回程最大压力角alpha_hm = %3.4f 度\n',alpha_hm)for f=d1:d2if alpha_hd(f)==alpha_hm;fhm=f;break;endendfprintf(' 对应的位置角fhm = %3.4f 度\n',fhm)rho_hn=min(rho_h(d1:d2));fprintf(' 最小曲率半径rho_hn = %3.4f mm\n',rho_hn)for f=d1:d2if rho_h(f)==rho_hn;fhn=f;break;endendfprintf(' 对应的位置角fhn = %3.4f 度\n',fhn)if rho_hn<rt+5fprintf(' * 凸轮回程轮廓曲率半径小于许用值,需要增大基圆或减小滚子!\n') enddisp ' '% (2)---计算凸轮机构的从动件运动参数'disp ' *** 计算凸轮机构从动件的运动参数***'disp ' 1 推程(等加速/等减速运动)'disp ' 凸轮转角位移s(mm) 速度v(mm/s)'for f=10:10:ftydcs_t=[f st(f) vt(f)];disp(ydcs_t)endat_1=4*h*omega^2/ft^2;at_2=-4*h*omega^2/ft^2;fprintf(' 等加速上升的加速度at_1 = %3.4f (mm/s^2) \n',at_1)fprintf(' 等减速上升的加速度at_2 = %3.4f (mm/s^2) \n',at_2)disp ' 2 回程(余弦加速度运动-简谐运动)'disp ' 凸轮转角位移s(mm) 速度v(mm/s) 加速度a(mm/s^2)'for f=d1:10:d2ydcs_h=[f sh(f) vh(f) ah(f)];disp(ydcs_h)end% (3)---绘制凸轮机构的从动件运动线图figure(1);subplot(3,2,1) % 推程位移线图f=1:ft;plot(f,st);xlabel ('凸轮转角\it \phi / \rm( °)')ylabel ('\it s / \rm(mm)')title('从动件推程位移线图');subplot(3,2,2) % 回程位移线图f=d1:d2;plot(f,sh(d1:d2));xlabel ('凸轮转角\it \phi / \rm( °)')ylabel ('\it s / \rm(mm)')title('从动件回程位移线图');subplot(3,2,3) % 推程速度线图f=1:ft;plot(f,vt);xlabel ('凸轮转角\it \phi / \rm( °)')ylabel ('\it v / \rm(mm/s)')title('从动件推程速度线图');subplot(3,2,4) % 回程速度线图f=d1:d2;plot(f,-vh(d1:d2));xlabel ('凸轮转角\it \phi / \rm( °)')ylabel ('\it v / \rm(mm/s)')title('从动件回程速度线图');subplot(3,2,5) % 推程加速度线图line([0,ft/2],[at_1,at_1]);line([ft/2,ft/2],[at_1,at_2]); % 等加速等减速之间的突变垂线line([ft/2,ft],[at_2,at_2]);xlabel ('凸轮转角\it \phi / \rm( °)')ylabel ('\it a / \rm(mm/s^2)')title('从动件推程加速度线图');subplot(3,2,6) % 回程加速度线图f=d1:d2;plot(f,-ah(d1:d2));xlabel ('凸轮转角\it \phi / \rm( °)')ylabel ('\it a / \rm(mm/s^2)')title('从动件回程加速度线图');disp ' '% (4)---计算凸轮理论廓线与实际廓线的直角坐标和向径'disp ' ****** 凸轮理论轮廓与实际轮廓的直角坐标******'nd=360;for f=1:ndif f<=ft/2 % 等加速运动s(f)=2*h*f^2/ft^2;s=s(f);ds(f)=4*h*f*hd/(ft*hd)^2;ds=ds(f);elseif f>ft/2 & f<=ft % 等减速运动s(f)=h-2*h*(ft-f)^2/ft^2;s=s(f);ds(f)=4*h*(ft-f)*hd/(ft*hd)^2;ds=ds(f);elseif f>ft & f<=d1 % 远休止角s=h;ds=0;elseif f>d1 & f<=d2 % 简谐运动k=f-d1;s(f)=0.5*h*(1+cos(pi*k/fh));s=s(f);ds(f)=-0.5*pi*h*sin(pi*k/fh)/(fh*hd);ds=ds(f);elseif f>d2 & f<=nds=0;ds=0;endxx(f)=(se+s)*sin(f*hd)+e*cos(f*hd);x=xx(f); % 理论轮廓横坐标yy(f)=(se+s)*cos(f*hd)-e*sin(f*hd);y=yy(f); % 理论轮廓纵坐标dx(f)=(ds-e)*sin(f*hd)+(se+s)*cos(f*hd);dx=dx(f);dy(f)=(ds-e)*cos(f*hd)-(se+s)*sin(f*hd);dy=dy(f);xp(f)=x+rt*dy/sqrt(dx^2+dy^2);xxp=xp(f); % 实际轮廓横坐标yp(f)=y-rt*dx/sqrt(dx^2+dy^2);yyp=yp(f); % 实际轮廓纵坐标r(f)=sqrt(x^2+y^2); % 理论轮廓向径rp(f)=sqrt(xxp^2+yyp^2); % 实际轮廓向径enddisp ' 1 推程(等加速/等减速运动)'disp ' 凸轮转角理论x 理论y 实际x 实际y'for f=10:10:ftnu=[f xx(f) yy(f) xp(f) yp(f)];disp(nu)enddisp ' 2 回程(余弦加速度运动)'disp ' 凸轮转角理论x 理论y 实际x 实际y'for f=d1:10:d2nu=[f xx(f) yy(f) xp(f) yp(f)];disp(nu)enddisp '*** 凸轮理论轮廓与实际轮廓的向径***'disp ' 1 推程(等加速/等减速运动)'disp ' 凸轮转角理论r 实际r'for f=10:10:ftnu=[f r(f) rp(f)];disp(nu)enddisp ' 'disp ' 2 回程(余弦加速度运动)'for f=d1:10:d2nu=[f r(f) rp(f)];disp(nu)end% (5)---绘制凸轮的理论轮廓和实际轮廓figure(2);plot(xx,yy,'r-.') % 理论轮廓(红色,点划线)axis ([-(rb+h-10) (rb+h+10) -(rb+h+10) (rb+rt+10)]) % 横轴和纵轴的下限和上限axis equal % 横轴和纵轴的尺度比例相同text(rb+h+3,0,'X') % 标注横轴text(0,rb+rt+3,'Y') % 标注纵轴text(-5,5,'O') % 标注直角坐标系原点title('偏置移动从动件盘形凸轮轮廓') % 标注图形标题hold on; % 保持图形plot([-(rb+h) (rb+h)],[0 0],'k') % 横轴(黑色)plot([0 0],[-(rb+h) (rb+rt)],'k') % 纵轴(黑色)plot([e e],[0 (rb+rt)],'k--') % 初始偏置位置(黑色,虚线)ct=linspace(0,2*pi); % 画圆的极角变化范围plot(rb*cos(ct),rb*sin(ct),'g') % 基圆(绿色)plot(e*cos(ct),e*sin(ct),'c--') % 偏距圆(青色,虚线)plot(e + rt*cos(ct),se + rt*sin(ct),'m') % 滚子圆(品红色)plot(xp,yp,'b') % 实际轮廓(蓝色)******** 偏置移动从动件盘形凸轮设计绘图和运动分析********######## 已知条件########凸轮作逆时针方向转动,从动件偏置在凸轮轴心的右边从动件在推程作等加速/等减速运动,在回程作余弦加速度运动基圆半径rb = 40.0000 mm滚子半径rt = 10.0000 mm推杆偏距 e = 15.0000 mm推程升程h = 50.0000 mm推程运动角ft = 100.0000 度远休止角fs = 60.0000 度回程运动角fh = 90.0000 度推程许用压力角alpha_p = 35.0000 度凸轮转速n = 200.0000 r/min凸轮角速度(弧度) w = 20.9440 rad/s凸轮角速度(度) omega = 1200.0000 度/s@@@@@@ 计算过程和输出结果@@@@@@*** 计算凸轮理论轮廓的压力角和曲率半径***1 推程(等加速/等减速运动)推程最大压力角alpha_tm = 34.2666 度对应的位置角ftm = 50.0000 度最小曲率半径rho_tn = 35.2303 mm对应的位置角ftn = 51.0000 度2 回程(余弦加速度运动-简谐运动)回程最大压力角alpha_hm = 30.9248 度对应的位置角fhm = 213.0000 度最小曲率半径rho_hn = 30.3591 mm对应的位置角fhn = 250.0000 度*** 计算凸轮机构从动件的运动参数***1 推程(等加速/等减速运动)凸轮转角位移s(mm) 速度v(mm/s)10 1 24020 4 48030 9 72040 16 96050 25 120060 34 96070 41 72080 46 48090 49 240100 50 0等加速上升的加速度at_1 = 28800.0000 (mm/s^2)等减速上升的加速度at_2 = -28800.0000 (mm/s^2)2 回程(余弦加速度运动-简谐运动)凸轮转角位移s(mm) 速度v(mm/s) 加速度a(mm/s^2) 160 50 673 -33602170 48 358 -41220180 44 0 -43865190 37 -358 -41220200 29 -673 -33602210 21 -907 -21932220 12.5 -1031.3 -7617.1230 5.8 -1031.3 7617.1240 2 -907 21932250 0 -673 33602****** 凸轮理论轮廓与实际轮廓的直角坐标******1 推程(等加速/等减速运动)凸轮转角理论x 理论y 实际x 实际y 10.0000 21.3848 34.8977 18.7440 25.2527 20.0000 28.1459 33.4732 26.5660 23.5988 30.0000 36.0309 32.4073 34.7788 22.4860 40.0000 45.6105 31.0206 43.9004 21.1679 50.0000 57.1986 28.4142 54.4870 18.7889 60.0000 69.0579 22.5501 63.1030 14.5165 70.0000 78.5024 12.6099 70.2060 7.0270 80.0000 84.4235 -0.3453 74.7846 -3.008390.0000 86.0810 -15.0000 76.0894 -14.5890 100.0000 83.1533 -29.8936 73.7429 -26.51052 回程(余弦加速度运动)凸轮转角理论x 理论y 实际x 实际y 160.0000 15.6881 -86.9597 13.9127 -77.1185 170.0000 0.0875 -86.8780 1.9206 -77.0474 180.0000 -15.0000 -81.2321 -9.9808 -72.5829 190.0000 -27.7230 -70.8432 -20.2897 -64.1539 200.0000 -36.8131 -57.2861 -27.8219 -52.9092 210.0000 -41.8603 -42.5041 -32.0770 -40.4336 220.0000 -43.3607 -28.3394 -33.3609 -28.2733 230.0000 -42.5280 -16.1041 -32.6176 -17.4398 240.0000 -40.9188 -6.3040 -31.0634 -7.9985 250.0000 -39.9750 1.4129 -29.9813 1.0597*** 凸轮理论轮廓与实际轮廓的向径***1 推程(等加速/等减速运动)凸轮转角理论r 实际r10.0000 40.9287 31.449020.0000 43.7338 35.533930.0000 48.4609 41.414840.0000 55.1597 48.737350.0000 63.8674 57.635560.0000 72.6465 64.751270.0000 79.5088 70.556880.0000 84.4242 74.845190.0000 87.3781 77.4754100.0000 88.3634 78.36342 回程(余弦加速度运动)160.0000 88.3634 78.3634170.0000 86.8780 77.0714180.0000 82.6054 73.2660190.0000 76.0745 67.2859200.0000 68.0948 59.7783210.0000 59.6564 51.6121220.0000 51.8003 43.7302230.0000 45.4750 36.9872240.0000 41.4015 32.0766250.0000 40.0000 30.0000。

第六讲凸轮机构及其设计（一）凸机构的用和分一、凸机构1．成：凸，推杆，机架。

2．点：只要合适地出凸的廓曲，就可以使推杆获取各种期的运律，而且机构凑。

缺点：凸廓与推杆之点、接触，易磨，所以凸机构多用在力不大的合。

二、凸机构的分1．按凸的形状分：形凸柱凸2．按推杆的形状分尖推杆：构，能与复的凸廓保持接触，任意期运。

易遭磨，只适用于作用力不大和速度低的合子推杆：摩擦力小，承力大，可用于大的力。

不能够与凹槽的凸廓保持接触。

平底推杆：不考摩擦，凸推杆的作用力与从件平底垂直，受力平；易形成油膜，滑好；效率高。

不能够与凹槽的凸廓保持接触。

3．按从件的运形式分（1）往来直运：直推杆，又有心和独爱式两种。

（ 2）往来运：推杆，也有心和独爱式两种。

4．依照凸与推杆接触方法不同样分：（1）力封的凸机构：通其他外力（如重力，性力）使推杆始与凸保持接触，（ 2）几何形状封的凸机构：利用凸或推杆的特别几何构使凸与推杆始保持接触。

①等凸机构②等径凸机构③共凸（二）推杆的运动规律一、基本名：以凸的回心O 心，以凸的最小半径r0半径所作的称凸的基，r 0称基半径。

推程：当凸以角速度，推杆被推到距凸中心最的地址的程称推程。

推杆上升的最大距离称推杆的行程，相的凸角称推程运角。

回程：推杆由最位置回到初步地址的程称回程，的凸角称回程运角。

休止：推杆于静止不的段。

推杆在最静止不，的凸角称休止角；推杆在近来静止不，的凸角称近休止角二、推杆常用的运律1．性冲：推杆在运开始和止，速度突，加速度在理大将出瞬的无大，致使推杆生特别大的性力，所以使凸碰到极大冲，种冲叫性冲。

2.柔性冲：加速度有突，所以推杆的性力也将有突，不一突有限，所以引起有限冲，叫柔性冲。

3.掌握等速运律和等加速等减速运律的推程的速度、位移、加速度的方程：推杆运律——推杆在推程或回程，其位移s、速度 v 和加速度 a 随t 化的律。

3.1 多式运律：一般表示：s = C0+ C1δ+ C2δ2+⋯ + C nδn（ 1）一次多式运律（等速运律）δδν推程：s=hδ/ δ0v = hω/δ0δa =0δ/ωh＋∞δ－∞图7-7回程： s=h(1- δ / δˊ )v=- hδ ˊ0ω/图示为其推程运动线图。

凸轮机构设计（图文）一、凸轮机构概述凸轮机构是一种常见的机械传动装置，主要由凸轮、从动件和机架组成。

它通过凸轮的轮廓曲线，使从动件实现预期的运动规律。

凸轮机构具有结构简单、运动可靠、传动精度高等优点，广泛应用于各种自动化设备和机械中。

二、凸轮机构设计要点1. 确定从动件的运动规律在设计凸轮机构之前，要明确从动件的运动规律，包括位移、速度和加速度等。

这将为后续的凸轮轮廓设计提供依据。

2. 选择合适的凸轮类型根据从动件的运动规律和实际应用需求，选择合适的凸轮类型，如平面凸轮、圆柱凸轮、摆动凸轮等。

3. 设计凸轮轮廓曲线凸轮轮廓曲线是凸轮机构设计的核心部分。

设计时，要确保凸轮与从动件之间的运动协调，避免干涉和冲击。

三、凸轮机构设计步骤1. 分析运动需求在设计之初，我们需要深入了解设备的工作原理和从动件的运动需求。

这包括从动件的运动轨迹、速度、加速度以及所需的力和行程。

这些信息将帮助我们确定凸轮的基本尺寸和形状。

2. 初步确定凸轮尺寸基于运动需求分析，我们可以初步确定凸轮的直径、基圆半径和宽度等关键尺寸。

这些尺寸将直接影响凸轮的强度、刚度和运动性能。

3. 设计凸轮轮廓确保从动件的运动平稳，避免突变和冲击。

考虑凸轮与从动件之间的间隙，防止运动干涉。

优化轮廓曲线，减少加工难度和提高耐磨性。

四、凸轮机构材料选择考虑耐磨性：凸轮在连续工作中会与从动件接触，因此应选择耐磨材料，如钢、铸铁或耐磨塑料。

考虑重量和成本：在满足性能要求的前提下，可以选择重量轻、成本较低的材料。

考虑环境因素：如果凸轮机构将工作在特殊环境中，如高温或腐蚀性环境，需要选择相应的耐高温或耐腐蚀材料。

五、凸轮机构的加工与装配精确加工：凸轮的轮廓必须严格按照设计图纸加工，以确保运动的精确性。

间隙调整：在装配时，需要适当调整凸轮与从动件之间的间隙，以确保运动的顺畅。

校验运动：装配完成后，应对凸轮机构进行运动校验，确保从动件的运动符合预期。

六、凸轮机构动态分析与优化在设计过程中，动态分析是不可或缺的一环。
