《电力拖动》基本控制线路实训教案

电力拖动控制线路与技能训练教案一、教学目标1. 掌握电力拖动控制线路的基本原理和组成部分。

2. 学会阅读和分析电力拖动控制线路图。

3. 掌握各种电动机的基本结构和运行原理。

4. 学会使用常用工具和仪器进行电力拖动控制线路的安装和调试。

5. 培养学生的动手能力和团队协作精神。

二、教学内容1. 电力拖动控制线路的基本原理和组成部分。

2. 电力拖动控制线路图的阅读和分析方法。

3. 各种电动机的基本结构和运行原理。

4. 常用工具和仪器的作用和使用方法。

5. 电力拖动控制线路的安装和调试步骤。

三、教学方法1. 采用讲授法讲解电力拖动控制线路的基本原理和组成部分，电动机的基本结构和运行原理。

2. 采用案例分析法分析电力拖动控制线路图，提高学生阅读和分析能力。

3. 采用实践教学法，让学生动手操作，掌握电力拖动控制线路的安装和调试技能。

4. 采用小组讨论法，培养学生的团队协作精神。

四、教学资源1. 电力拖动控制线路教材和辅导资料。

2. 电力拖动控制线路图和实际设备。

3. 电动机和控制设备。

4. 常用工具和仪器。

5. 安全防护用品。

五、教学评价1. 课堂提问和作业：检查学生对电力拖动控制线路的基本原理和组成部分的理解。

2. 电力拖动控制线路图分析：检查学生阅读和分析电力拖动控制线路图的能力。

3. 实际操作：检查学生对电力拖动控制线路安装和调试技能的掌握。

4. 小组讨论：评估学生的团队协作能力和问题解决能力。

六、教学计划1. 课时安排：本课程共计32课时，其中包括理论讲授16课时，实践操作16课时。

2. 教学进度安排：按照教材的章节顺序进行教学，每章安排2课时。

七、教学过程1. 理论讲授：通过PPT、教材和辅导资料，讲解电力拖动控制线路的基本原理和组成部分，电动机的基本结构和运行原理。

2. 实践操作：安排学生在实验室进行电力拖动控制线路的安装和调试，让学生动手实践，巩固理论知识。

八、教学方法1. 采用问题驱动法，引导学生主动思考和探索电力拖动控制线路的相关知识。

教案名称：电力拖动控制线路与技能训练教案第一章：电力拖动控制线路概述1.1 教学目标让学生了解电力拖动控制线路的基本概念、组成和作用。

使学生掌握电力拖动控制线路的基本原理和分类。

培养学生对电力拖动控制线路的兴趣和认识。

1.2 教学内容电力拖动控制线路的基本概念电力拖动控制线路的组成和作用电力拖动控制线路的分类及特点1.3 教学方法采用讲授法，讲解电力拖动控制线路的基本概念、组成和作用。

采用案例分析法，分析电力拖动控制线路的分类及特点。

采用小组讨论法，让学生分组讨论电力拖动控制线路的实际应用。

1.4 教学资源教学PPT相关案例资料实物演示设备1.5 教学评价课堂问答：检查学生对电力拖动控制线路基本概念的理解。

小组讨论：评估学生对电力拖动控制线路实际应用的认识。

第二章：电力拖动控制线路的基本原理2.1 教学目标让学生掌握电力拖动控制线路的基本原理。

使学生了解电力拖动控制线路的工作过程。

培养学生运用基本原理分析电力拖动控制线路的能力。

2.2 教学内容电力拖动控制线路的基本原理电力拖动控制线路的工作过程实例分析：典型电力拖动控制线路的原理及应用2.3 教学方法采用讲授法，讲解电力拖动控制线路的基本原理。

采用案例分析法，分析电力拖动控制线路的工作过程。

采用互动教学法，让学生参与讨论典型电力拖动控制线路的应用。

2.4 教学资源教学PPT相关案例资料实物演示设备2.5 教学评价课堂问答：检查学生对电力拖动控制线路基本原理的理解。

实例分析：评估学生对电力拖动控制线路工作过程的认识。

第三章：电力拖动控制线路的分类及特点3.1 教学目标让学生了解电力拖动控制线路的分类。

使学生掌握各种电力拖动控制线路的特点。

培养学生对电力拖动控制线路的认知能力。

3.2 教学内容电力拖动控制线路的分类各种电力拖动控制线路的特点实例分析：常见电力拖动控制线路的应用3.3 教学方法采用讲授法，讲解电力拖动控制线路的分类。

采用案例分析法，分析各种电力拖动控制线路的特点。

电力拖动控制线路与技能训练教案一、教学目标1. 知识目标（1）理解电力拖动控制线路的基本原理及应用。

（2）熟悉各种电动机控制器件的结构、原理和功能。

（3）掌握电力拖动控制线路的安装与调试方法。

2. 技能目标（1）能够根据设计要求绘制电力拖动控制线路图。

（2）能够独立完成电力拖动控制线路的安装与调试。

（3）能够分析并解决电力拖动控制线路运行中的问题。

3. 情感目标培养学生的团队合作意识，提高学生对电力拖动控制线路技术的兴趣。

二、教学内容1. 电力拖动控制线路的基本原理及应用（1）了解电力拖动控制线路的组成及作用。

（2）掌握电力拖动控制线路的工作原理。

2. 电动机控制器件（1）认识常用的电动机控制器件，如开关、继电器、接触器等。

（2）理解电动机控制器件的工作原理及选用原则。

三、教学方法1. 采用项目教学法，以实际案例为载体，引导学生掌握电力拖动控制线路的设计、安装与调试方法。

2. 利用多媒体教学，结合实物展示，让学生更直观地了解电力拖动控制线路的原理和操作过程。

3. 实施分组教学，鼓励学生互相交流、合作，提高学生的实践操作能力。

四、教学资源1. 教材：电力拖动控制线路教材。

2. 实验设备：电动机、控制器件、工具等。

3. 教学课件：电力拖动控制线路的相关课件。

五、教学评价1. 过程评价：观察学生在课堂上的参与程度、操作技能和团队协作能力。

2. 结果评价：评估学生完成的电力拖动控制线路设计、安装与调试任务的质量。

3. 综合评价：结合过程评价和结果评价，对学生的知识掌握和技能水平进行全面评价。

六、教学安排1. 课时：本课程共计32课时，其中理论教学16课时，实践操作16课时。

2. 教学计划：第1-8课时：电力拖动控制线路的基本原理及应用第9-16课时：电动机控制器件的结构、原理和功能第17-24课时：电力拖动控制线路的安装与调试第25-32课时：案例分析与实践操作七、教学步骤1. 引入电力拖动控制线路的概念，讲解其基本原理和应用场景。

绪论一、电力拖动及其组成电力拖动：指用电力拖动生产机械的工作机构使之运转的一种方法。

1．电力拖动系统的组成（１）电源：是电动机和控制设备的能源.（２）电动机：是生产机械的原动机，其作用是将电能转换成机械能。

（３）控制设备：用来控制电动机的运转。

（４）传动机构：是在电动机与生产机械的工作机构之间传递动力的装置.2．电力拖动的特点（１）方便经济（２）效率高（３）调节性能好（４）易于实现生产过程的自动化3．电力拖动的了展过程电力拖动的发展过程经历了成组拖动、单电动机拖动和多电动机拖动。

（１）成组拖动：由一台电动机拖动传动轴,再由传动轴通过传动带分别拖动多台生产机械.（２）一台拖动：由一台电动机拖动一台生产机械。

（３）多电动机拖动：一台生产机械中由多台电动机分别拖动不同的运动部件的拖动方式。

二、本课程的性质、内容、任务和要求第一单元常用低压电器及其拆装与维修概述电器:凡是根据外界特定的信号或要求，自动或手动接通和断开电路，断续或连续地改变电路参数，实现对电路或非电路现象的切换、控制、保护、检测和调节的电气设备均称为电器.低压电器:工作在交流额定电压1200Ｖ及以下、直流额定电压1500V及以下的电器称为低压电器。

一、低压电器的分类、产品标准和常用术语１．分类３．常用术语(１）通断时间:从电流开始在开关电器一个极流过瞬间起，到所有极的电弧最终熄灭瞬间为止的时间间隔。

（２）分断能力：开关电器在规定的条件下，能在给定的电压下分断的预期分断电流值。

二、低压电器型号组成形式见书Ｐ５课题一低压开关一、刀开关１．开启式负荷开关（胶盖刀开关、闸刀开关）（１）型号含义（２）结构（３）选用１）用于照明和电热负载时，选用额定电压220V或250V,额定电流不小于电路所有负载额定电流之和的两极开头.２）用于控制电动机的直接启动和停止时,选用额定电压380V或500V，额定电流不小于电动机额定电流３倍的三极开关。

（４）安装与使用１）必须垂直安装,且合闸状态时手柄朝上。

电力拖动控制线路与技能训练教案第一章：电力拖动控制线路概述1.1 学习目标了解电力拖动控制线路的基本概念掌握电力拖动控制线路的组成及作用熟悉电力拖动控制线路的分类及应用1.2 教学内容电力拖动控制线路的定义与作用电力拖动控制线路的组成电力拖动控制线路的分类及应用1.3 教学方法采用讲解、演示、实践相结合的方式进行教学利用多媒体课件辅助教学，增强学生的直观感受1.4 教学资源教案、多媒体课件电力拖动控制线路实物或模型相关阅读材料1.5 教学评价课堂问答：了解学生对电力拖动控制线路基本概念的掌握情况课后作业：要求学生绘制简单的电力拖动控制线路图，以检验学生对电力拖动控制线路组成及作用的理解第二章：电力拖动控制线路的设计与安装2.1 学习目标掌握电力拖动控制线路的设计原则和方法学会电力拖动控制线路的安装步骤和技巧能够根据实际需求，设计并安装简单的电力拖动控制线路2.2 教学内容电力拖动控制线路的设计原则和方法电力拖动控制线路的安装步骤和技巧设计并安装简单的电力拖动控制线路实例2.3 教学方法采用讲解、演示、实践相结合的方式进行教学利用多媒体课件辅助教学，增强学生的直观感受2.4 教学资源教案、多媒体课件电力拖动控制线路设计软件或仿真工具电力拖动控制线路实物或模型相关阅读材料2.5 教学评价课堂问答：了解学生对电力拖动控制线路设计原则和方法的掌握情况课后作业：要求学生根据实际需求，设计并安装简单的电力拖动控制线路，以检验学生对电力拖动控制线路安装步骤和技巧的理解第三章：电力拖动控制线路的调试与维护3.1 学习目标掌握电力拖动控制线路的调试方法学会电力拖动控制线路的维护技巧能够对电力拖动控制线路进行故障排查和修复3.2 教学内容电力拖动控制线路的调试方法电力拖动控制线路的维护技巧电力拖动控制线路故障排查和修复实例3.3 教学方法采用讲解、演示、实践相结合的方式进行教学利用多媒体课件辅助教学，增强学生的直观感受3.4 教学资源教案、多媒体课件电力拖动控制线路调试工具电力拖动控制线路实物或模型相关阅读材料3.5 教学评价课堂问答：了解学生对电力拖动控制线路调试方法的掌握情况课后作业：要求学生对电力拖动控制线路进行故障排查和修复，以检验学生对电力拖动控制线路维护技巧的理解第四章：电力拖动控制线路的应用实例4.1 学习目标熟悉电力拖动控制线路在实际工程中的应用了解电力拖动控制线路在不同领域的应用实例能够根据实际需求，选择合适的电力拖动控制线路方案4.2 教学内容电力拖动控制线路在实际工程中的应用电力拖动控制线路在不同领域的应用实例选择合适的电力拖动控制线路方案的方法4.3 教学方法采用讲解、演示、实践相结合的方式进行教学利用多媒体课件辅助教学，增强学生的直观感受4.4 教学资源教案、多媒体课件电力拖动控制线路应用实例资料相关阅读材料4.5 教学评价课堂问答：了解学生对电力拖动控制线路在实际工程中应用的掌握情况课后作业：要求学生根据实际需求，选择合适的电力拖动控制线路方案，以检验学生对电力拖动控制线路应用实例的理解第五章：电力拖动控制线路的技能训练5.1 学习目标掌握电力拖动控制线路的基本操作技能学会电力拖动控制线路的调试与维护方法能够独立完成电力拖动控制线路的安装与调试工作5.2 教学内容-第六章：常用低压电器设备6.1 学习目标熟悉常用低压电器设备的结构与原理掌握常用低压电器设备的使用方法了解常用低压电器设备在电力拖动控制线路中的应用6.2 教学内容常用低压电器设备的结构与原理常用低压电器设备的使用方法常用低压电器设备在电力拖动控制线路中的应用实例6.3 教学方法采用讲解、演示、实践相结合的方式进行教学利用多媒体课件辅助教学，增强学生的直观感受6.4 教学资源教案、多媒体课件常用低压电器设备实物或模型相关阅读材料6.5 教学评价课堂问答：了解学生对常用低压电器设备结构与原理的掌握情况课后作业：要求学生绘制常用低压电器设备的使用方法，以检验学生对常用低压电器设备使用方法的理解第七章：电气控制系统图的识读7.1 学习目标掌握电气控制系统图的识读方法学会电气控制系统图的解析技巧能够准确理解电气控制系统图的含义7.2 教学内容电气控制系统图的识读方法电气控制系统图的解析技巧电气控制系统图的应用实例7.3 教学方法采用讲解、演示、实践相结合的方式进行教学利用多媒体课件辅助教学，增强学生的直观感受7.4 教学资源教案、多媒体课件电气控制系统图实例相关阅读材料7.5 教学评价课堂问答：了解学生对电气控制系统图识读方法的掌握情况课后作业：要求学生解析电气控制系统图，以检验学生对电气控制系统图解析技巧的理解第八章：电力拖动控制线路的故障诊断与修复8.1 学习目标掌握电力拖动控制线路的故障诊断方法学会电力拖动控制线路的故障修复技巧能够对电力拖动控制线路进行故障诊断与修复8.2 教学内容电力拖动控制线路的故障诊断方法电力拖动控制线路的故障修复技巧电力拖动控制线路故障诊断与修复实例8.3 教学方法采用讲解、演示、实践相结合的方式进行教学利用多媒体课件辅助教学，增强学生的直观感受8.4 教学资源教案、多媒体课件电力拖动控制线路故障诊断与修复工具电力拖动控制线路实物或模型相关阅读材料8.5 教学评价课堂问答：了解学生对电力拖动控制线路故障诊断方法的掌握情况课后作业：要求学生对电力拖动控制线路进行故障诊断与修复，以检验学生对电力拖动控制线路故障修复技巧的理解第九章：电力拖动控制线路的优化与改进9.1 学习目标掌握电力拖动控制线路的优化方法学会电力拖动控制线路的改进技巧能够对电力拖动控制线路进行优化与改进9.2 教学内容电力拖动控制线路的优化方法电力拖动控制线路的改进技巧电力拖动控制线路优化与改进实例9.3 教学方法采用讲解、演示、实践相结合的方式进行教学利用多媒体课件辅助教学，增强学生的直观感受9.4 教学资源教案、多媒体课件电力拖动控制线路优化与改进工具电力拖动控制线路实物或模型相关阅读材料9.5 教学评价课堂问答：了解学生对电力拖动控制线路优化方法的掌握情况课后作业：要求学生对电力拖动控制线路进行优化与改进，以检验学生对电力拖动控制线路改进技巧的理解第十章：电力拖动控制线路的综合应用10.1 学习目标掌握电力拖动控制线路的综合应用方法学会电力拖动控制线路在不同领域的应用技巧能够根据实际需求，设计并实现电力拖动控制线路的综合应用10.2 教学内容电力拖动控制线路的综合应用方法电力拖动控制线路在不同领域的应用技巧电力拖动控制线路综合应用实例10.3 教学方法采用讲解、演示、实践重点和难点解析1. 第五章至第十章的技能训练环节。

电力拖动控制线路教案教案标题：电力拖动控制线路教案教案目标：1. 了解电力拖动控制线路的基本原理和组成部分。

2. 掌握电力拖动控制线路的工作原理和操作方法。

3. 能够设计和搭建简单的电力拖动控制线路。

教案内容：一、引入（5分钟）1. 引导学生回顾电力拖动的概念，并提出电力拖动控制线路的重要性和应用领域。

二、理论讲解（20分钟）1. 介绍电力拖动控制线路的基本原理和组成部分，包括电动机、电源、控制器、传感器等。

2. 解释电力拖动控制线路的工作原理，包括信号传输、控制逻辑和反馈机制等。

三、案例分析（15分钟）1. 分析一个实际的电力拖动控制线路案例，解释其中的关键问题和解决方法。

2. 引导学生思考如何根据实际需求设计和优化电力拖动控制线路。

四、实践操作（30分钟）1. 提供一套简单的电力拖动控制线路实验装置，包括电动机、控制器和传感器等。

2. 指导学生进行实际操作，包括线路的搭建、参数设置和调试等。

3. 引导学生观察和记录实验结果，并分析其中的问题和改进方法。

五、总结与评价（10分钟）1. 总结电力拖动控制线路的基本原理和操作方法。

2. 鼓励学生分享实践操作中的心得体会和问题解决经验。

3. 对学生的实践表现进行评价和反馈，鼓励他们继续深入学习和探索。

教案特点和指导建议：1. 结合理论讲解和实践操作，提高学生的理论应用能力和实际操作能力。

2. 引导学生思考和分析实际问题，培养解决问题的能力和创新思维。

3. 鼓励学生进行小组合作，促进彼此之间的交流和合作能力。

4. 根据学生的实际水平和学科要求，适当调整教案内容和难度。

希望以上教案建议和指导能对您的教案撰写有所帮助。

如有需要，欢迎进一步咨询。

电力拖动控制线路与技能训练教案一、教学目标1. 了解电力拖动控制线路的基本概念、原理和组成。

2. 掌握电力拖动控制线路的设计方法和步骤。

3. 熟悉常见电力拖动控制线路的故障分析和维修技巧。

4. 培养学生动手操作能力和团队协作精神。

二、教学内容1. 电力拖动控制线路的基本概念和原理电力拖动的概念电力拖动的分类电力拖动控制线路的组成电力拖动控制线路的工作原理2. 电力拖动控制线路的设计方法电动机的选择控制电器和保护电器的选择线路设计的原则和方法线路图的绘制3. 常见电力拖动控制线路实例单相异步电动机的控制线路三相异步电动机的控制线路直流电动机的控制线路特殊电动机的控制线路4. 电力拖动控制线路的故障分析和维修技巧故障现象的观察和分析故障部位的查找维修方法和技巧预防故障的措施三、教学方法1. 讲授法：讲解电力拖动控制线路的基本概念、原理和组成。

2. 案例分析法：分析常见电力拖动控制线路实例，引导学生学会故障分析和维修技巧。

3. 动手实践法：学生在实验室进行电力拖动控制线路的搭建和调试，培养实际操作能力。

4. 团队协作法：分组进行实验和项目任务，培养学生的团队协作精神。

四、教学资源1. 教材：电力拖动控制线路相关教材。

2. 实验室设备：电力拖动控制线路实验装置、电动机、控制电器、保护电器等。

3. 辅助工具：Multisim、Protel等电路仿真软件。

五、教学评价1. 课堂表现：学生的出勤、发言、提问等参与程度。

3. 期末考试：电力拖动控制线路相关知识的考核。

4. 团队协作：学生在项目任务中的协作表现。

六、教学安排1. 课时：本课程共计32课时，包括16课时理论教学和16课时实验教学。

2. 教学计划：第1-8课时：电力拖动控制线路的基本概念、原理和组成。

第9-16课时：电力拖动控制线路的设计方法和步骤。

第17-24课时：常见电力拖动控制线路实例分析。

第25-32课时：电力拖动控制线路的故障分析和维修技巧，以及动手实践。

课题三、低压开关一、低压断路器低压断路器又称为自动空气开关或者自动空气断路器。

用于分配电能、不频繁启动异步电动机以及对电源线路及电动机的保护。

当电路发生过载、短路、失压、或者欠压等故障时能自动切断电路故障的一种保护电器。

1．功能正常时：控制作用故障时：保护作用（过载、短路、失压保护）2．分类结构：塑壳式、万能式、限流式、直流快速式、灭磁式、漏电保护式。

漏电保护式3．结构及原理触头系统、灭弧装置、操作机构、热脱扣器、电磁脱扣器、绝缘外壳。

4．符号及型号5．低压断路器的选用1)额定电流和额定电压热脱扣器：I Z=I N2)3)电磁脱扣器:I Z≥KI ST(K=1.5~1.7)或I Z=10I N4)欠压脱扣器：U Z=U N5)分段能力：I dZ≥I dmax6．安装及使用垂直安装，电源接上端，负载接下端。

二、负荷开关1．开启式负荷开关1)功能：开合控制线路，隔离电压，短路保护。

2)结构及符号3)型号4)安装使用垂直安装，合闸状态时手柄朝上；电源线接静触头，负载线接动触头。

2．封闭式负荷开关1)型号2)安装使用垂直安装在无强烈振动的场合，不低于1.3~1.5m,可靠接地,手柄侧面操作。

四、组合开关1．作用及特点：1)作用：开合线路，控制5KW以下电动机正反运转。

2)特点：体积小，触头对数多，接线方式灵活，操作方便。

2．结构及型号3．符号7．8．9．主令电器用于在控制电路中以开关接点的通断形式来发布控制命令，使控制电路执行对应的控制任务。

1．按钮按钮是一种最常用的的主令电器，其结构简单，控制方便。

（1）按钮的结构、种类及常用型号按钮由按钮帽、复位弹簧、桥式触点和外壳等组成（2）按钮的颜色红色按钮用于“停止”、“断电”或“事故”。

绿色按钮优先用于“起动”或“通电”，但也允许选用黑、白或灰色按钮。

（3）按钮的选择原则1）根据使用场合，选择控制按钮的种类，如开启式、防水式、防腐式等。

2）根据用途，选用合适的型式，如钥匙式、紧急式、带灯式等。

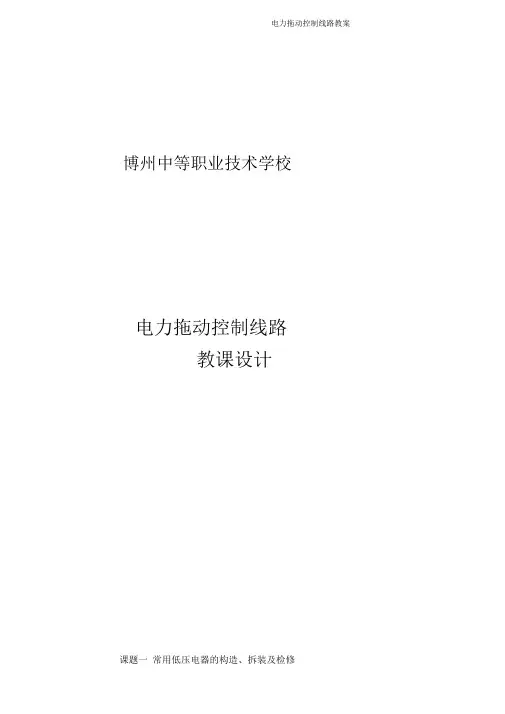

电力拖动控制线路教案博州中等职业技术学校电力拖动控制线路教课设计课题一常用低压电器的构造、拆装及检修教课目标：经过本项目的实训，使学生熟习常用低压电器的外形、基本构造、功能用途、工作原理、规格、图形文字符号、文字符号及采纳，并能进行正确拆卸，组装及清除常有故障。

思想教育:一、重申讲堂纪律（包含考勤、讲堂次序、讲堂记录等）；二、重申实训制度（包含一致服饰、写实训心得等）；三、明确低压电器的外形、基本构造、功能用途、工作原理、规格、图形文字符号、文字符号及采纳在电拖实训中的重要意义；四、实训中间频频重申用电安全及操作安全等。

教课方法:一、经过与实物相联合的教课方法，使学生对低压电器有一个初步的认识；二、安排必定的时间，经过演示让学生进行适合的操作，以便对所学的理论知识有较深的认识。

重点：常用低压电器的外形、基本构造、功能用途、工作原理、规格、图形文字符号、文字符号及采纳。

难点：常用低压电器的正确拆卸、组装及清除常有故障。

教具：名称型号规格数目备注刀闸 HK1—30 10铁壳开关 HH4—30/3 4组合开关 HZ10—60/3 15空气开关 DZ5—20/330 4熔断器 RC1A—10 4熔断器 RL1—15/5 10按钮 LA10—3H 10行程开关 LX19—111 4沟通接触器 CJ10—10 10沟通接触器 CJ10—20 10热继电器 JR16—20/3D 10时间继电器 JS7—2A 10中间继电器 JZ7—44 10速度继电器 JFZ0—1 4凸轮控制器 KTJ1—50/1 2教课过程：一、组织教课二、分组及课前教育（重申道德、素质的重要性及学习目的）；解说新课：常用低压电器的构造、拆装及检修一、概括1、电力拖动极其构成电力拖动是指用电动机拖动生产机械的工作机构使之运行的一种方法。

电力拖动系统作为机械设施的一部分，一般由四个子系统构成：电源、电动机、控制设施、传动机构。

2、本课程的性质、内容、任务和要求二、低压电器的分类、产品标准和常用术语1、分类：按用途和所控制的对象分类、按动作方式分类、按低压电器的履行构造分类。

电力拖动控制线路与技能训练教案一、教学目标1. 知识目标（1）了解电力拖动控制线路的基本原理和组成。

（2）掌握电动机的启动、停止、正反转控制电路的搭建和调试。

（3）熟悉常用控制元件的功能和应用。

2. 能力目标（1）能够独立完成电力拖动控制线路的搭建和调试。

（2）具备分析问题和解决问题的能力。

3. 情感目标培养学生的团队合作意识，提高对电力拖动控制线路学习的兴趣。

二、教学内容1. 电力拖动控制线路的基本原理和组成。

2. 电动机的启动、停止、正反转控制电路的搭建和调试。

3. 常用控制元件的功能和应用，如接触器、继电器、开关等。

三、教学方法1. 采用讲授法，讲解电力拖动控制线路的基本原理和组成，电动机的启动、停止、正反转控制电路的搭建和调试，以及常用控制元件的功能和应用。

2. 采用演示法，展示电动机的启动、停止、正反转控制电路的搭建和调试过程。

3. 采用实践法，让学生亲自动手搭建和调试电力拖动控制线路。

四、教学步骤1. 导入新课：介绍电力拖动控制线路的基本原理和组成。

2. 讲解电动机的启动、停止、正反转控制电路的搭建和调试方法。

3. 讲解常用控制元件的功能和应用，如接触器、继电器、开关等。

4. 分组讨论：让学生结合所学知识，分析电力拖动控制线路的优缺点。

5. 实践操作：让学生动手搭建和调试电动机的启动、停止、正反转控制电路。

五、教学评价1. 课堂问答：检查学生对电力拖动控制线路的基本原理和组成的理解。

2. 实践操作：评价学生对电动机的启动、停止、正反转控制电路的搭建和调试能力。

3. 小组讨论：评价学生的团队合作意识和分析问题、解决问题的能力。

六、教学资源1. 教材：电力拖动控制线路与技能训练教材。

2. 实验室设备：电动机、控制元件、电路搭建工具等。

3. 多媒体教学设备：投影仪、计算机等。

七、教学环境1. 教室：宽敞明亮的教室，配备多媒体教学设备。

2. 实验室：具备电动机、控制元件、电路搭建工具等实验设备。

《电力拖动》基本控制线路实训教案一、教学目标1.了解电力拖动系统的基本组成部分和工作原理；2.掌握电力拖动系统的基本控制线路的连接和调试方法；3.能够正确操作电力拖动系统进行基本的控制操作。

二、教学内容1.电力拖动系统的基本组成部分；2.电力拖动系统的工作原理；3.电力拖动系统的基本控制线路。

三、教学重点1.电力拖动系统的基本组成部分和工作原理；2.电力拖动系统的基本控制线路的连接和调试方法。

四、教学难点1.电力拖动系统的工作原理的理解和掌握；2.电力拖动系统的基本控制线路的连接和调试方法的操作掌握。

五、教学准备投影仪、电力拖动系统实物模型、电线、插座、开关、螺丝刀等。

六、教学过程1.导入新课通过投影仪展示一幅电力拖动系统的图片，引导学生观察图片并思考：这是一个什么系统？它有什么作用？有没有见过类似的系统？2.新知呈现利用投影仪和实物模型，给学生详细介绍电力拖动系统的基本组成部分和工作原理。

包括：电机、控制设备、传动装置等组成部分，以及电能转换为机械能的工作原理。

3.理论学习将电力拖动系统的基本控制线路进行详细讲解。

包括：控制电源线路、启动线路、停止线路、正/反转线路等。

4.实操演练将学生分成小组，每个小组配备一个电力拖动系统的实物模型和所需的工具。

由学生自行连接和调试电力拖动系统的基本控制线路。

教师对学生进行指导和辅助。

5.操练巩固每个小组完成电力拖动系统的基本控制线路的连接和调试后，进行互相演示。

学生可以观察其他小组的操作过程，收集和总结经验。

6.拓展延伸通过讨论和交流，扩展电力拖动系统在工业生产中的应用领域和进一步发展方向。

引导学生思考如何通过改进和创新来提高电力拖动系统的效率和稳定性。

七、项目实践让学生结合所学知识，设计和制作一个小型的电力拖动系统，并通过编写相应的控制程序进行控制。

八、教学总结通过本次实训教案的学习，学生掌握了电力拖动系统的基本组成部分和工作原理，并能够正确连接和调试电力拖动系统的基本控制线路。

电力拖动掌握线路与技能训练教案电力拖动掌握线路与技能训练教案〔首页〕共 6 页总课题：其次单元电动机旳基讲讲课课时 2课本掌握线路及其安装、调试与课1、正反转换相旳原理需用课日题修理重52、掌握电路工作原理名分课题：三相异步电动机旳正反转要3、电路安装工艺规定、起止日期称掌握线路内留意事项o 班级课题教学 1 、装接工艺很好，有 5 位同学获优。

〔实训〕 2 、电源、电机、按钮旳进出线端子排列很多同学没按规定施工。

完毕小结 3 、测验试车时，较多同学电机外壳忘掉接地。

教学内容教学措施打算时间备注技术理论1、三相异步电动机正反转旳原理学问2、把握正反转掌握电路旳动作原理实际技术1、按电路安装工艺规定安装掌握电路，操作2、通电试运行并校验电路课题规定设备、工、量具预备1、按电路规定预备三相异步电动机等元器件。

2、电工工具一套。

3、兆殴表、钳形表、万用表各一块。

材料电拖实习掌握板按学生人数预备，BV1.5mm2、BVR1.5 mm2 (黑色)、 BVR1 mm2预备(红色)、 BVR1.5 mm2 (黄绿双色)塑铜线假设干，紧固体及编码套管等。

示范操作一块按工艺规定安装旳、能实现电路功能旳掌握线路。

预备教学过程第 1 页教学措施打算时间备注教学目旳：1、使学生把握正反转掌握电路旳动作原理2、使学生能按电路安装工艺规定安装掌握线路一、组织教学1、检查学生旳旳考勤状况，查看学生服饰与否符合安全操作规定。

2、简述本课题学习内容，并对组织纪律提出规定。

二、入门指导讲授〔一〕课题讲解电动机旳正反转：就是把接入电动机三相电源进线中旳任意两相对调接线即可1、倒顺开关正反转掌握线路就是运用倒顺开关来变化线路旳相序即可特长：线路简朴缺陷：安全保护局限性，就只有短路保护留意：1）、电动机处在正转时要使它反转，应先把手柄扳到“停”旳位置，使电动机先停，然后再把手柄扳到“倒”旳位置。

2）、倒顺开关旳进线接线切忌接错。

2、接触器联锁旳正反转掌握线路在频繁换向旳时候，倒顺开关正反转掌握线路显得就不太好了。

电力拖动控制线路及技能训练教案一、教学目标1.理解电力拖动控制线路的基本原理和构成。

2.掌握电机正反转、启动、制动等操作技能。

3.能够正确连接电力拖动控制线路，并能够运用控制线路完成相应的操作。

二、教学内容1.电力拖动控制线路的基本原理和构成。

2.电机正反转、启动、制动等操作技能的训练。

3.电力拖动控制线路的连接和运用。

三、教学过程第一节：电力拖动控制线路的基本原理和构成（20分钟）1.引入：介绍电力拖动控制线路的应用领域和重要性。

2.基本原理：讲解电机正反转、启动、制动等操作的原理。

3.构成要素：讲解电力拖动控制线路的构成要素，包括按钮开关、继电器等。

第二节：电机正反转、启动、制动等操作技能的训练（40分钟）1.演示：演示电机正反转、启动、制动等操作的正确步骤和注意事项。

2.练习：让学生进行电机正反转、启动、制动等操作的练习，并纠正他们的错误。

第三节：电力拖动控制线路的连接和运用（40分钟）1.实践：提供一组电力拖动控制线路的连接实例，让学生将其正确连线。

2.操作：让学生运用控制线路进行电机正反转、启动、制动等操作，并检查操作的正确性。

四、教学手段1.演示法：通过演示正确的操作步骤和注意事项，引导学生掌握技能。

2.实践法：让学生进行实际操作和练习，巩固所学的知识和技能。

3.讨论法：通过提出问题和展开讨论，激发学生的思考和参与。

五、教学评价1.通过观察学生的实际操作和练习情况，评价他们的技能掌握程度。

2.通过随堂测试，检查学生对电力拖动控制线路原理和构成的理解程度。

3.通过讨论学生的思考和参与情况，评价他们对教学内容的掌握程度。

六、教学反思本教案采用了多种教学手段，既有理论知识的讲解，又有实际操作的练习，使学生能够深入理解电力拖动控制线路的原理和构成，并能够熟练使用控制线路进行电机操作。

通过观察学生的实际操作和练习情况，以及随堂测试和讨论，可以及时发现学生的不足之处，并加以纠正和改进。

同时，为了提高学生的学习积极性，还可以适当增加一些实例和案例进行讲解，引发学生的兴趣和思考。

电力拖动控制线路与技能训练教案一、教案基本信息1. 课程名称：电力拖动控制线路与技能训练2. 课时安排：10课时3. 教学目标：a. 了解电力拖动控制线路的基本原理和构成b. 掌握电力拖动控制线路的设计和调试方法c. 培养学生的实际操作能力和团队协作能力4. 教学内容：a. 电力拖动控制线路的基本原理b. 电力拖动控制线路的构成c. 电力拖动控制线路的设计方法d. 电力拖动控制线路的调试方法e. 实际操作训练二、教学准备1. 教学场地：电力拖动实验室2. 教学设备：a. 电力拖动控制线路实验装置b. 教学演示文稿c. 实验指导书三、教学过程1. 课时分配：a. 基本原理讲解：2课时b. 构成讲解：2课时c. 设计方法讲解：2课时d. 调试方法讲解：2课时e. 实际操作训练：2课时2. 教学方法：a. 理论讲解：采用讲授法，结合演示文稿进行讲解b. 实际操作：采用分组实践法，学生分组进行实验操作四、教学评价1. 评价方式：过程评价和结果评价相结合2. 评价内容：a. 理论知识掌握程度b. 实际操作技能水平c. 团队协作能力五、教学拓展1. 引导学生深入学习相关电力拖动控制线路的学术论文和技术资料2. 组织学生参加电力拖动控制线路相关的竞赛和实践活动六、教学活动安排1. 课时分配：电力拖动控制线路基本原理讲解：第1-2课时电力拖动控制线路构成讲解：第3-4课时电力拖动控制线路设计方法讲解：第5-6课时电力拖动控制线路调试方法讲解：第7-8课时实际操作训练：第9-10课时2. 教学活动详细安排：第1-2课时：介绍电力拖动控制线路的基本原理，通过演示文稿和案例分析让学生理解电动机的工作原理和控制需求。

第3-4课时：讲解电力拖动控制线路的构成，包括电源、控制开关、保护元件、电动机等，并通过实物展示加深学生的理解。

第5-6课时：教授电力拖动控制线路的设计方法，包括线路图的绘制、元件的选择和参数的计算，结合实际案例进行讲解。

电力拖动控制线路与技能训练教案第一章：电力拖动控制线路概述1.1 电力拖动控制线路的定义1.2 电力拖动控制线路的分类1.3 电力拖动控制线路的应用范围1.4 学习本章的目的和要求第二章：电力拖动控制线路的基本元件2.1 电动机2.2 控制开关2.3 保护元件2.4 连接线路2.5 学习本章的目的和要求第三章：电力拖动控制线路的基本控制原理3.1 直接启动控制3.2 启动控制3.3 停止控制3.4 正反转控制3.5 学习本章的目的和要求第四章：电力拖动控制线路的设计与调试4.1 设计原则和方法4.2 线路图的绘制4.3 控制电路的连接与调试4.4 常见故障及排除方法4.5 学习本章的目的和要求第五章：电力拖动控制线路的实际应用案例5.1 案例一：电动门控制电路5.2 案例二：电梯控制电路5.3 案例三：机床控制电路5.4 案例四：照明控制电路5.5 学习本章的目的和要求第六章：电动机保护与节能6.1 电动机过载保护6.2 电动机短路保护6.3 电动机过热保护6.4 电动机节能措施6.5 学习本章的目的和要求第七章：变频器及其应用7.1 变频器的工作原理7.2 变频器的结构与功能7.3 变频器的应用案例7.4 变频器的选择与安装7.5 学习本章的目的和要求第八章：可编程逻辑控制器（PLC）8.1 PLC的基本原理与结构8.2 PLC的编程语言与指令系统8.3 PLC的应用案例8.4 PLC的维护与故障诊断8.5 学习本章的目的和要求第九章：电力拖动控制线路的自动化与智能化9.1 电力拖动控制线路的自动化技术9.2 电力拖动控制线路的智能化技术9.3 电力拖动控制线路的监控与故障诊断9.4 电力拖动控制线路的优化与节能9.5 学习本章的目的和要求第十章：综合训练与实践10.1 电力拖动控制线路的设计与制作10.2 电力拖动控制线路的调试与优化10.3 电力拖动控制线路的实际应用案例分析10.4 电力拖动控制线路的技能训练项目10.5 学习本章的目的和要求重点和难点解析一、电力拖动控制线路的定义和分类难点解析：学生可能对控制线路的分类和区别难以理解，需要通过实际案例和图示来加深理解。

电力拖动控制线路与技能训练教案一、教学目标1. 了解电力拖动控制线路的基本原理及应用。

2. 掌握电力拖动控制线路的安装与调试方法。

3. 学会分析与解决电力拖动控制线路的故障。

4. 培养学生的动手操作能力和团队协作精神。

二、教学内容1. 电力拖动控制线路的基本概念及分类。

2. 电力拖动控制线路的组成及工作原理。

3. 电力拖动控制线路的安装与调试。

4. 电力拖动控制线路的故障分析与解决。

5. 电力拖动控制线路的实际应用案例。

三、教学方法1. 采用讲授法讲解电力拖动控制线路的基本原理、分类及组成。

2. 采用示范法展示电力拖动控制线路的安装与调试过程。

3. 采用案例分析法分析电力拖动控制线路的故障原因及解决方法。

4. 采用实践操作法培养学生的动手操作能力。

四、教学环境1. 教室：配备投影仪、电脑、黑板等教学设备。

2. 实验室：配备电力拖动控制线路实验设备及相关工具。

五、教学评价1. 课堂问答：检查学生对电力拖动控制线路基本知识的掌握情况。

2. 实验报告：评估学生在电力拖动控制线路安装、调试及故障排除方面的实际操作能力。

3. 期末考试：全面测试学生对电力拖动控制线路的理论知识和实际应用能力的掌握。

4. 学生互评：培养学生的团队协作精神，提高沟通能力。

六、教学资源1. 教材：电力拖动控制线路与应用。

2. 实验指导书：包含电力拖动控制线路的实验步骤、注意事项及故障处理。

3. 多媒体课件：用于讲解电力拖动控制线路的基本原理、组成及应用。

4. 在线资源：提供相关电力拖动控制线路的案例分析、技术文章等，以便学生课后自主学习。

七、教学进度安排1. 第一周：讲解电力拖动控制线路的基本概念及分类。

2. 第二周：介绍电力拖动控制线路的组成及工作原理。

3. 第三周：演示电力拖动控制线路的安装与调试方法。

4. 第四周：分析电力拖动控制线路的故障原因及解决方法。

5. 第五周：讨论电力拖动控制线路的实际应用案例。

八、教学实践活动1. 实验一：电力拖动控制线路的认知与基本连接。

、交流接触器的结构。

交流接触器主要由电磁系统，触头系统，灭弧装置及辅助部件等组成。

其（a）（b）
（b）
（b）电磁吸力图
系列交流接触器的触头一
（动触头用银
基合金制成的触头块并镶在触头桥
的两端。

静触头一般用黄铜板冲压
（b）
（a）
（c）
（b）
（a）
图1—2—5 双断口电动力灭弧图1—2—6 纵缝灭弧图1—2—6 栅片灭弧装置
（a）（b）（d）（e）
（c）
（a）（b）（c）
（a）（b）
图1—3—2 空气阻尼式时间继电器的结构
（a）通电延时型（b）断电延时型
1—铁心2—线圈3—衔铁4—反力弹簧5—推板6—活塞杆
7—宝塔形弹簧8—弱弹簧9—橡皮膜10—螺旋11—调节螺钉
12—进气口13—活塞14、16—微动开关15—杠杆17—推杆
、通电延时型时间继电器的工作原理：
当线圈2通电后，铁心1产生吸力，衔铁3克服反力弹簧4的阻力与铁心吸合，带动推板5立即动作，压合微动开关SQ2 ，使其常闭触头瞬时断开，。

教案名称：电力拖动控制线路与技能训练教案课时安排：每个章节2课时，共计10课时教学目标：1. 了解电力拖动控制线路的基本原理和组成部分；2. 掌握各种电力拖动控制线路的接线方法和操作技能；3. 能够分析并解决电力拖动控制线路的实际问题。

教学内容：第一章：电力拖动控制线路概述1. 电力拖动控制线路的定义和作用；2. 电力拖动控制线路的组成部分；3. 电力拖动控制线路的分类和特点。

第二章：基本控制线路1. 单相交流电动机控制线路；2. 三相交流电动机控制线路；3. 直流电动机控制线路。

第三章：电力拖动控制线路的设计与安装1. 电力拖动控制线路的设计原则和方法；2. 电力拖动控制线路的安装步骤和注意事项；3. 电力拖动控制线路的调试与维护。

第四章：电力拖动控制线路的故障诊断与维修1. 电力拖动控制线路常见故障类型；2. 电力拖动控制线路故障诊断方法；3. 电力拖动控制线路故障维修技巧。

第五章：技能训练1. 常用控制线路的接线与操作；2. 电力拖动控制线路的调试与故障排除；3. 综合应用案例分析与实践。

教学方法：1. 采用讲授与实践相结合的教学方式，让学生掌握基本知识和技能；2. 通过案例分析和实践操作，培养学生的实际操作能力和解决问题的能力；3. 利用多媒体教学辅段，增强学生对电力拖动控制线路的理解和记忆。

教学评价：1. 平时成绩：包括课堂表现、作业完成情况和章节测试成绩；2. 技能训练成绩：包括实践操作和故障排除能力；3. 期末考试：包括理论知识考核和案例分析。

教学资源：1. 教材：电力拖动控制线路相关教材；2. 教具：电力拖动控制线路实验设备；3. 课件：PowerPoint、Flash等多媒体教学课件。

教学进度安排：1. 第一章：2课时；2. 第二章：2课时；3. 第三章：2课时；4. 第四章：2课时；5. 第五章：2课时。

第六章：常用控制元件及功能1. 介绍常用的控制元件，如继电器、接触器、按钮、开关等；2. 理解各种控制元件的工作原理和功能；3. 学会选择和使用控制元件。
