CT三维重建技术临床应用培训课件
- 格式：ppt
- 大小：31.93 MB
- 文档页数：79
下载文档原格式
合集下载
培训资料CT重建技术和应用.ppt
优选文档
70
图像融合
不同的三维影像学检查手段提供不同的 信息 ，把不同设备采集的三维图像融合 （fuse）起来，使图像上包含更多的信息， 此方法即为图像融合。
优选文档
71
优选文档
72
能展示空间结构复杂的物体 易于定量测量和对三维物体进行操作（如
模拟手术）
优选文档
28
SSD缺点
阈值的选取对结果影响很大 结果图像不提供密度信息 产生的伪像同样具有真实感，需要学
会鉴别
优选文档
29
优选文档
30
优选文档
31
优选文档
32
优选文档
33
优选文档
34
最大密度投影重建（MIP）
在容积扫描数据中对每条径线上每个象素的最大 强度值进行编码并投射成像。MIP的灰阶度反映CT值的 相对大小，且比较敏感，即使小的差异也能被检测，如钙 化灶、骨骼CT值非常高，充盈对比剂的血管同样很高的 CT值，但总是低于钙化灶和骨骼，在MIP图像上，其明 亮度不一样，可区分。
②单凭VE难以判断腔道内隆起性病变的性质，如结 肠内肿瘤、息肉与残留的粪便。
③VE不能发现轻度腔内隆起性病变。 ④VE不能进行活检。
优选文档
56
脏器表面三维重建
利用螺旋扫描获得的容积数据，在工作站 内采用SSD技术重组的脏器表面的三维图像。 可行骨骼表面的三维重建、含气器官表面 的三维重建等。
优选文档
ssd符合人的视觉经验以强真实感效果展示立体形态能展示空间结构复杂的物体易于定量测量和对三维物体进行操作如模拟手术ssd阈值的选取对结果影响很大结果图像不提供密度信息产生的伪像同样具有真实感需要学会鉴别mip在容积扫描数据中对每条径线上每个象素的最大强度值进行编码并投射成像
《CT三维重建》PPT课件
2021/6/10
15
MPR or CPR
让三维体元数据分别绕X、Y、Z轴旋转任意角度，再 用任意平面截取，或划一曲面线，以曲面线所确定的柱 面来截取新层面，构成多平面重组或曲面重组。
优点：①能以任何方位、角度、层厚、层数自由重 组新的断面图像；②重组图像可反映X线衰减值的差异， 当血管显示不清尤其有价值；③操作方便。
8、MRA ( TOF) 和( PC) 两种技术、二维(2D) 和三维(3D) 图像重建，3D - TOF 的图像分辨率较高，对血管的搏 动敏感性较差，对供血动脉较粗、血流速度快。而复 杂血管，例如动静脉畸形的检查较为理想；3D - PC 技 术，特别在血管畸形有明显出血的时候为最佳检查方 法。但是3D - PC 因需反复预测最佳血液流速，成像时 间长，临床应用较少。
小血管易产生狭窄、梗阻假象，轻-中度狭窄不易鉴别。
2021/6/10
21
SSD
2021/6/10
22
VR
给不同CT值指定不同的颜色和透明度， 则三维体元阵列视为半透明的，假想投射光 线以任意给定的角度穿过它，受到经过的体 元作用，通过观察平面得到图像。
优点：丢失信息最少，立体感强。 缺点：①操作选择适宜的CT值分类重要， 需要人机交互动态进行；②运算量大，需要 大容量计算机。
血管畸形：静脉型（海面状血管畸形、静脉畸形）
淋巴管型（淋巴管瘤、囊性水肿）
毛细血管型
动静脉型（动静脉畸形、动静脉瘘）
混合型
3、不足：海面状血管畸形及静脉畸形形态学及生物学不同
没有动脉型血管畸形一类
淋巴管型畸形不见于CNS
2021/6/10
3
Russell分类
1、病理解剖为基础，20年沿用 2、分类：动静脉畸形
三T磁共振新技术的临床应用培训课件
1/8/2021
三T磁共振新技术的临床应用
36
b0
ADCavg
FA
Color FA
1/8/2021
三T磁共振新技术的临床应用
37
DTI 纤维追踪
1/8/2021
三T磁共振新技术的临床应用
38
1/8/2021
三T磁共振新技术的临床应用
正 常 胼 胝 体 纤 维 束
39
1/8/2021
三T磁共振新技术的临床应用

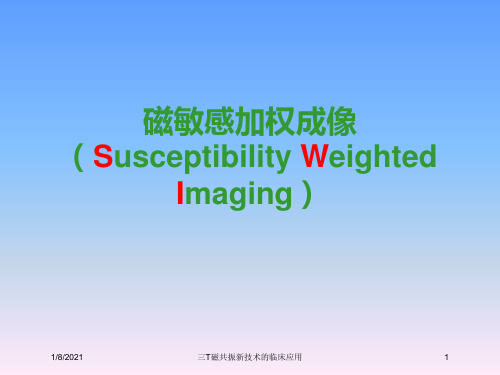

磁敏感加权成像 （Susceptibility Weighted
Imaging）
1/8/2021
三T磁共振新技术的临床应用
1
• 一种利用不同组织间的磁敏感 性差异而成像的技术，对小静脉、微 出血和铁沉积敏感。
• 成像基础：组织间磁敏感度差异和 BOLD效应。
1/8/2021
三T磁共振新技术的临床应用
脑创伤的诊断
• 脑外伤是否合并颅内出血对评估病情、判 断预后和选择治疗方法都有重要意义。
• 弥漫性轴索损伤的程度与不良的结果有关， 有出血的预后比无出血的预后差。
• SWI在显示出血病灶方面的有明显优势。 可以为损伤性质和临床预期结果提供有用 的信息。
1/8/2021
三T磁共振新技术的临床应用
9
神经退行性疾病的诊断
的磁敏感性, 应用受到一定的限制。 • 有时很难显示病灶的实际大小。
1/8/2021
三T磁共振新技术的临床应用
6
脑血管病的诊断
• 有研究表明：患者出现症状2.5h,SWI即可 显示出血灶,最早发现病灶的时间是发病 23min。
• SWI 可以作为一种辅助性方法,进一步定位 受影响血管的范围,更重要的是,能明确梗死 内是否存在出血,识别急性缺血中早期的微 出血，决定是否能进行溶栓治疗。
三维重建技术PPT
三维重建技术的定义
• 表面遮盖显示(SSD)
计算物体表面的CT域值成像
• 最大密度投影(MIP)
体积→数学线束透视→最大密度值→投影在平面上
• 曲面重建(CPR)
计算指定平面的CT值→二维图像
头部三ห้องสมุดไป่ตู้成像
头部三维骨成像
三下肢畸形平片
三下肢畸形CT三维表面成像
腹主动脉假性动脉瘤横断扫描
腹主动脉假性动脉瘤（MPR）
利 用
内
镜
→
SSD→
器
CT仿真内窥镜
电子内窥镜
螺旋CT 仿真内窥镜发现结肠息肉
结肠癌
腹主动脉CT 仿真内窥镜
冠状动脉CT及CT内窥镜
螺旋CT 的齿科应用
螺旋CT 的齿科应用
鼻骨骨折
腹主动脉硬化并假性动脉瘤（MIP）
腹主动脉假性动脉瘤（SSD）
腹主动脉假性动脉瘤剖面（SSD）
颈内动脉瘤 横断扫描
颈内动脉瘤（SSD）
夹层动脉瘤
夹层动脉瘤
心脏三维成像
表面三维成像
→
CT
官仿
真 内
表 面
多内
窥 幅
连 放
类镜
似 纤 维
正常鼻骨
结肠癌
肺癌（黄色）和纵隔淋巴结（绿色）转移
三维重建模拟手术
CT功能成像Perfusion
转移瘤
动脉期
静脉期
平衡期
脑 梗 塞
脑 梗 塞
Perfusion
• 表面遮盖显示(SSD)
计算物体表面的CT域值成像
• 最大密度投影(MIP)
体积→数学线束透视→最大密度值→投影在平面上
• 曲面重建(CPR)
计算指定平面的CT值→二维图像
头部三ห้องสมุดไป่ตู้成像
头部三维骨成像
三下肢畸形平片
三下肢畸形CT三维表面成像
腹主动脉假性动脉瘤横断扫描
腹主动脉假性动脉瘤（MPR）
利 用
内
镜
→
SSD→
器
CT仿真内窥镜
电子内窥镜
螺旋CT 仿真内窥镜发现结肠息肉
结肠癌
腹主动脉CT 仿真内窥镜
冠状动脉CT及CT内窥镜
螺旋CT 的齿科应用
螺旋CT 的齿科应用
鼻骨骨折
腹主动脉硬化并假性动脉瘤（MIP）
腹主动脉假性动脉瘤（SSD）
腹主动脉假性动脉瘤剖面（SSD）
颈内动脉瘤 横断扫描
颈内动脉瘤（SSD）
夹层动脉瘤
夹层动脉瘤
心脏三维成像
表面三维成像
→
CT
官仿
真 内
表 面
多内
窥 幅
连 放
类镜
似 纤 维
正常鼻骨
结肠癌
肺癌（黄色）和纵隔淋巴结（绿色）转移
三维重建模拟手术
CT功能成像Perfusion
转移瘤
动脉期
静脉期
平衡期
脑 梗 塞
脑 梗 塞
Perfusion
三维重建技术医学课件
螺旋CT 的齿科应用
螺旋CT 的齿科应用
鼻骨骨折
正常鼻骨
结肠癌
肺癌（黄色）和纵隔淋巴结（绿色）转移
三维重建模拟手术
CT功能成像Perfusion 转移瘤
动脉期
静脉期
平衡期
脑 梗 塞
脑 梗 塞
Perfusion
腹主动脉假性动脉瘤横断扫描
腹主动脉假性动脉瘤（MPR）
腹主动脉硬化并假性动脉瘤（MIP）
腹主动脉假性动脉瘤（SSD）
腹主动脉假性动脉瘤剖面（SSD）
颈内动脉瘤横断 扫描
颈内动脉瘤（SSD）
夹层动脉瘤
夹层动脉瘤
心脏三维成像
表面三维成像
CT
此ppt下载后可自行编辑
医学课件
三维重建技术的定义
• 表面遮盖显示(SSD) 计算物体表面的CT域值成像
• 最大密度投影(MIP) 体积→数学线束透视→最大密度值→投影在平面上
• 曲面重建(CPR) 计算指定平面的CT值→二维图像
头部三维成像
头部三维骨成像三下肢畸Biblioteka 平片三下肢畸形CT三维表面成像
仿 真 内 窥 镜 利 用
类
似
纤 维 内 镜
器 官 内 表
面
SSD→
→
多 幅 连 放
→
CT仿真内窥镜
电子内窥镜
螺旋CT 仿真内窥镜发现结肠息肉
结肠癌
腹主动脉CT 仿真内窥镜
冠状动脉CT及CT内窥镜
CT三维重建技术临床应用(1)
常用的三维技术3
多层面容积重建（Multi Planar Volume Reconstructionm , MPVR）是将不同角度或某一平面 选取的原始数据，采用最大密度（MIP）或最小密度 （Min-IP）投影法进行运算得出图像。MIP是取每一 线束的最大密度进行投影，常用于密度较高的组织结 构，如注射造影剂的血管、明显强化的组织、骨骼等。 Min-IP是取每一线束的最小密度进行投影，常用于观 察气道、肺、含气空腔等。
.
20
冠心病CTA表现
搭桥术后桥血管显示
.
21
冠状动脉瘤CTA
第二对角支动脉瘤
.
22
冠状动脉动静脉瘘CTA表现
右冠状动脉窦房结支—肺动脉瘘显示
.
23
头颈部CTA的成像技术与应用
多层螺旋CT的头颈部查是一种无创、快速、安全的
头颈部血管病变的检查方法，作为头颈部血管病变的筛选手段， 可同DSA检查相媲美，可在很大程度上取代有创的DSA检查。
先天变异的CTA表现
迷走右锁骨下动脉
.
25
先天变异的CTA表现
左侧椎动脉开口变异—起自左颈外动脉
.
26
先天变异的CTA表现
双侧椎动脉未汇合
.
27
先天变异的CTA表现
左侧椎动脉开口变异—起自左颈外动脉
.
28
先天变异的CTA表现
左侧椎动脉.先天缺失
29
头颈部动脉粥样硬化
左侧颈内.动脉钙斑
30
.
68
寰椎骨折
.
69
肋骨骨折
.
70
右肱骨外科颈、肱骨头骨折
.
71
左桡骨远端粉碎性骨折
.
医学成像技术(三维重建技术)课件
7.2 主要内容
预处理 分割 模型构建
模型网格简化
绘制
预处理
分割
二维分割
三维分割
重建
绘制 面绘制
体绘制
7.3 表面绘制
Marching Cube 算法
表面 重建 皮肤 灰度 阈值
HU=500
表面 重建 皮肤
HU=500
骨头
HU=1150
表面 重建
透明显示
光源 入射光
法向量 反射光 视线
折射定律
折射定律：折射线在入射线与法线构成的平 面上，折射角与入射角满足 1 sin 2 sin
入射光
1 2
折射光
能量关系
在光的反射和折射现象中的能量分布：
Ii I d I s It I v
下标为i,d,s,t,v的能量项分别表示为入射光 强，漫反射光强，镜面反射光强，透射光强， 吸收光强
皮肤
HU=500
表面 重建
阻光度=0.8 阻光度=0.6
透明显示
皮肤
HU=500
骨骼 HU=1150
阻光度=0.4
阻光度=0.25
7.3 体绘制
在自然环境和计算模型中，许多对象和现象只 能用三维数据场来表示。与传统的计算机图形学相 比，对象体不再用几何曲面或曲线表示的三维实体， 而是用体素（Voxel）作为基本造型单元。对于每一 体素，不仅其表面而且其内部都包含了对象信息， 这是仅用曲线和曲面等几何造型方法所无法表示的。 体绘制的目的就在于提供一种基于体素的绘制技术， 它有别于传统的基于面的绘制，能显示出对象体的 丰富的内部细节。
反射光，透射光决定了物体所呈现的颜色
简单光照明模型-环境光
最新CT三维重建-(NXPowerLite)课件PPT
4、MRA 无创伤性检查，特别对有出血倾向，肝、肾功能不 全，碘造影剂过敏的病人，是最理想最安全的检查方法。
5、MRA 显示血管畸形的供血动脉、畸形血管团的大小和范 围、引流静脉的类型和引流部位等。
6、MRI 与MRA 结合更能够清晰显示脑血管畸形的解剖结构 和病理变化。
7、动静脉畸形、动静脉瘘、静脉瘤和静脉曲张适合MRA 检 查。海绵状血管瘤无明显增粗的供血动脉和引流静脉，瘤 内血流极其缓慢，仅能在常规MRI 中显示。毛细血管扩张 症MRI 和MRA 均不能显示。常规MRI 检查根据血管畸形 所致的流空现象，可以显示隐匿性血管畸形。
供血动脉与引流静脉之间的关系，但是创伤性检 查，并有一定危险性，严重的可导致死亡。 3、CT 缺乏特征性，显示病灶的继发性改变，例如 钙化、出血、脑梗塞、萎缩及软化等较好，对异 常供血动脉及引流静脉不能显示。增强CT显示畸 形的血管，有不同程度的创伤，少数可能出现过 敏反应，有一定的危险性。
MR在血管畸形诊断中应用
CT容积扫描数据X、Y轴分辨率高，Z轴分辨率低。 三维重建必须在相邻层面间插入假想层面，使Z轴方 向与X、Y轴方向等间隔，形成三维立方的体元（Voxel）， 插入的像素值用插值法计算得出（常用线性插值）。每 个体元可以从﹣1024～﹢3071HU。这样可完成三维重建 方式，得出在二维屏幕上表达三维结构。
动静脉分流型畸形 典型的脑（软脑膜）动静脉畸形 软脑膜动静脉瘘 颈动脉海绵窦瘘 硬脑膜动静脉窦瘘（硬脑膜动静脉畸形） Galen动静脉畸形（Galen动静脉瘘）
混合型畸形 静脉-海绵型畸形 动静脉型-静脉型畸形 海绵型-动静脉畸形
综合征型CNS血管畸形 （特殊类别）
血管畸形诊断检查方法
1、DSA、CT、MR ，有其优缺点。 2、DSA是最可靠的方法，可以直接显示异常血管、
5、MRA 显示血管畸形的供血动脉、畸形血管团的大小和范 围、引流静脉的类型和引流部位等。
6、MRI 与MRA 结合更能够清晰显示脑血管畸形的解剖结构 和病理变化。
7、动静脉畸形、动静脉瘘、静脉瘤和静脉曲张适合MRA 检 查。海绵状血管瘤无明显增粗的供血动脉和引流静脉，瘤 内血流极其缓慢，仅能在常规MRI 中显示。毛细血管扩张 症MRI 和MRA 均不能显示。常规MRI 检查根据血管畸形 所致的流空现象，可以显示隐匿性血管畸形。
供血动脉与引流静脉之间的关系，但是创伤性检 查，并有一定危险性，严重的可导致死亡。 3、CT 缺乏特征性，显示病灶的继发性改变，例如 钙化、出血、脑梗塞、萎缩及软化等较好，对异 常供血动脉及引流静脉不能显示。增强CT显示畸 形的血管，有不同程度的创伤，少数可能出现过 敏反应，有一定的危险性。
MR在血管畸形诊断中应用
CT容积扫描数据X、Y轴分辨率高，Z轴分辨率低。 三维重建必须在相邻层面间插入假想层面，使Z轴方 向与X、Y轴方向等间隔，形成三维立方的体元（Voxel）， 插入的像素值用插值法计算得出（常用线性插值）。每 个体元可以从﹣1024～﹢3071HU。这样可完成三维重建 方式，得出在二维屏幕上表达三维结构。
动静脉分流型畸形 典型的脑（软脑膜）动静脉畸形 软脑膜动静脉瘘 颈动脉海绵窦瘘 硬脑膜动静脉窦瘘（硬脑膜动静脉畸形） Galen动静脉畸形（Galen动静脉瘘）
混合型畸形 静脉-海绵型畸形 动静脉型-静脉型畸形 海绵型-动静脉畸形
综合征型CNS血管畸形 （特殊类别）
血管畸形诊断检查方法
1、DSA、CT、MR ，有其优缺点。 2、DSA是最可靠的方法，可以直接显示异常血管、
CT临床应用ppt课件
五、 四肢、脊柱 口腔颌面部三维成像
• 对四肢、脊柱、口腔颌面部骨折、关节 脱位、肿瘤和肿瘤样病变、血管性病变、 口腔矫形外科等方面，VCT容积数据采 集多种方式二维和三维重建更有利于病 变的显示。
CT检查本卷须知
• 一、提供详细病史和其他辅助检查结果。 • 二、要向医生阐明病人有无药物过敏情
CTA of the Cerebral vessels
CTA of the lung pulmonary embolism
CTA of great vessels of Thorax-abdomen
Dissecting aneurysm
Renal artery stenosis
Renal artery aneurysm
况，能否患有哮喘、荨麻疹等过敏性疾 病，以使医生能留意防止造影剂过敏等 危险情况。
• 三、去除检查部位衣物包括带有金属物 质的内衣和各种物品。
CT检查本卷须知
• 四、检查前禁食４小时。腹部扫描者，在检查 前１周内不能作钡剂造影，胃肠检查者于扫描 前饮水400—600ML
• 五、检查时听从技术人员的指点，如坚持体位 不动，配合检查进展安静呼吸、屏气等。
CTA of Both lower extremities
MIP image
二 心脏冠状动脉成像
和心功能评价
• 不断以来，对于冠心病诊断和筛查的“金规范 〞是经过常规冠状动脉造影术来确诊，患者需 住院进展有创手术，令许多患者无法接受。
• 而64排容积CT对于整个心脏高分辨率的检查 仅需5秒钟，临床医生就可看到完好、明晰的 三维立体冠状动脉图像。无需切开皮肤插入导 管，使检查更加快捷、温馨、平安
64排螺旋CT的临床运用
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1/7/2021
CT三维重建技术临床应用
8
常用的三维技术6
容积再现（Volume Rendering Technique , VRT）对不 同CT值的组织、器官赋予不同的亮度、颜色，以易于区 分。透明成像（RaySum）是VRT 技术中的一种显示方法， 经过RaySum处理后的图像可呈现透明影像，和双对比消 化道造影的效果相似。与传统胃钡餐对比，其可以根据 需要切割掉兴趣区以外的组织结构和相邻器官的重叠影 像，而且可任意角度旋转图像，可让病灶充分暴露显示。
1/7/2021
CT三维重建技术临床应用
4
常用的三维技术2
曲面重建 （curve planar reconstruction , CPR） 是MPR的一种特殊方式，在容积数据的基础上， 沿感兴趣区划一条曲线，将扭曲的组织显示在同 一平面上，较好的显示其全景。适用于展示人体 曲面结构的器官，常用于额面骨、输尿管、血管、 肋骨、腰椎等。
高值和最低值，定出相应的阈值，通过编辑软件减去软组织、
1/7/2021
CT三维重建技术临床应用
7
常用的三维技术5
仿真内窥镜成像术（Computed Tomographic Virtual Endoscopy , CTVE）是在容积数据的基础上， 采用表面遮盖显示和容积再现法相结合，模拟出 三维立体空间环境，在受检器官的腔内进行计算 机数据后处理，显示出图像，与光纤内窥镜效果 相似，常用于喉部、支气管、结肠、胆道、胃等 管腔脏器等。
1/7/2021
CT三维重建技术临床应用
9
CT三维重建技术临床应用
1/7/2021
CT三维重建技术临床应用
10
冠状动脉CTA技术的临床应用
冠状动脉CTA技术无创、几秒钟完成检查，可 以从各个角度重建出三维图像，不但能观察、测 量管腔的通畅、狭窄情况，而且可以观察到血管 壁的影像，通过测量CT值辨别斑块的成份、性质。
1/7/2021
CT三维重建技术临床应用
22
头颈部CTA的成像技术与应用
多层螺旋CT的头颈部CTA检查是一种无创、快速、安全的
头颈部血管病变的检查方法，作为头颈部血管病变的筛选手段，
可同DSA检查相媲美，可在很大程度上取代有创的DSA检查。
常使用最大密度投影法（MIP）、最小密度投影法(MinP)、 表面覆盖法(SSD)、多曲面重建（MPR）、容积再现法（VR）或 血管专用软件等重组技术显示图像。通过测量感兴趣区血管最
1/7/2021
CT三维重建技术临床应用
6
常用的三维技术4
表面遮盖显示（shaded surface display , SSD） 通过计算被观察物表面所有相关像素的最高和最 低CT值，保留所选CT阈值范围内像素的影像，将 超出限定的CT阈值的像素透明处理后重组成二维 图像。立体感强，能直观的显示骨骼和大血管的 全景，有利于病变的定位、测量。
18
冠心病CTA表现
前降支支架术后评估
1/7/2021
CT三维重建技术临床应用
19
冠心病CTA表现
搭桥术后桥血管显示
1/7/2021
CT三维重建技术临床应用
20
冠状动脉瘤CTA
第二对角支动脉瘤
1/7/2021
CT三维重建技术临床应用
21
冠状动脉动静脉瘘CTA表现
右冠状动脉窦房结支—肺动脉瘘显示
右冠状动脉缺失
1/7/2021
CT三维重建技术临床应用
15
冠心病CTA表现
前降支硬斑形成并血管狭窄
1/7/2021
CT三维重建技术临床应用
16
冠心病CTA表现
右冠多发钙斑
1/7/2021
CT三维重建技术临床应用
17
冠心病CTA表现
前降支硬斑、钙斑形成并血管狭窄
1/7/2021
CT三维重建技术临床应用
1/7/2021
CT三维重建技术临床应用
11
正常冠脉CTA影像
Байду номын сангаас
1/7/2021
CT三维重建技术临床应用
12
冠状动脉变异CTA 显示
右冠开口于左冠状窦
1/7/2021
CT三维重建技术临床应用
13
冠状动脉变异CTA 显示
双侧冠状动脉开口于左冠状窦上
1/7/2021
CT三维重建技术临床应用
14
冠状动脉变异CTA 显示
1/7/2021
CT三维重建技术临床应用
3
常用的三维技术1
多平面重建（multiple planar reconstruction , MPR） 应用最为广泛，是指把横断扫描所得的二维图像以像 素为单位，重建为以体素为单位的三维数据，再在容 积数据的基础上，重建任意平面的冠状位、矢状位、 斜位的二维图像。MPR可以较好的显示组织器官复杂 的解剖结构，有利于病变的准确定位，可应用于全身 所有组织器官。对判断病变的侵及范围、毗邻关系、 动脉夹层破口、胆道、输尿管结石定位具有优势。
1/7/2021
CT三维重建技术临床应用
2
三维技术是指通过改变CT图像的原始数据的 矩阵、视野进行图像再次重组处理。可以根据组 织不同、观察目的不同选择相应的算法。要求所 有图像必须来自同一个病人的同一次检查，且具 有相同的重建中心和视野，扫描间隔必须小于层 厚的1/2，使上下层面相互重叠，以保证图像的连 续性。
1/7/2021
CT三维重建技术临床应用
5
常用的三维技术3
多层面容积重建（Multi Planar Volume Reconstructionm , MPVR）是将不同角度或某一平面选 取的原始数据，采用最大密度（MIP）或最小密度 （Min-IP）投影法进行运算得出图像。MIP是取每一线 束的最大密度进行投影，常用于密度较高的组织结构， 如注射造影剂的血管、明显强化的组织、骨骼等。 Min-IP是取每一线束的最小密度进行投影，常用于观 察气道、肺、含气空腔等。
CT机经历了多次的更新换代。多排CT在国内 已经十分普及，越来越广泛地应用于临床对疾病 的诊疗工作。因此，既往以像素为表现形式的横 断面扫描图像即将成为历史，取而代之的是多层 螺旋CT以体素的形式体现组织的结构，即在原始 数据基础上重建的三维立体图像。
1/7/2021
CT三维重建技术临床应用
1
在影像诊断中，除了传统的横断面图像外， 各种三维图像是影像医生重要的诊断线索和依据。 由于重建图像更为直观，容易被临床医生理解和 接受，从而在术前手术方案分析、选择治疗方案、 估计预后等方面发挥着不可取代的作用。
