机械设计联接概述

机械设计基础了解常见的连接方式及其优缺点

在机械设计中，连接方式是非常重要的一项技术，它关乎着机械设备的性能、可靠性和使用寿命。本文将介绍机械设计中常见的连接方式以及它们的优缺点。

一、焊接连接

焊接连接是最常见的连接方式之一，它通过熔化两个或更多工件的材料，并使它们在冷却后形成一体。焊接连接的主要优点包括连接强度高、密封性好和连接紧凑。此外，焊接连接还能够实现毫米级的精确控制和较好的耐腐蚀性能。然而，焊接连接也存在一些缺点，如焊接成本较高、对材料的选择和性能有一定要求、焊接过程对工件有一定的变形等。

二、螺栓连接

螺栓连接是一种常见的可拆卸连接方式，它通过螺栓和螺母将两个或更多工件固定在一起。螺栓连接的主要优点是方便拆卸和维修，以及能够承受较大的连接力。此外，螺栓连接还能够实现一定的调整和紧固力的控制。然而，螺栓连接也存在一些缺点，如连接结构相对复杂、连接效率较低、容易松动等。

三、销连接

销连接是一种常用的非拆卸连接方式，它通过销的嵌入和固定将两个或更多工件连接起来。销连接的主要优点是连接简单、结构紧凑、成本较低。此外，销连接还能够实现一定的位移和轴向固定。然而，销连接也存在一些缺点，如连接强度较低、不适用于承受大的连接力、易受冲击和振动影响等。

四、键连接

键连接是一种常见的非拆卸连接方式，它通过键的嵌入和固定将轴和轴套或其他工件连接在一起。键连接的主要优点是连接结构紧凑、承载能力强、传力效率高。此外，键连接还能够实现一定的位移和调整。然而，键连接也存在一些缺点，如连接难度较大、对工件加工要求高、连接刚性较大等。

五、榫卯连接

榫卯连接是一种常见的拼接连接方式，它通过榫头和榫眼的嵌入和配合将两个或更多工件连接在一起。榫卯连接的主要优点是连接结构简单、稳定性好和装配精度高。此外，榫卯连接还能够分拆和复位。然而，榫卯连接也存在一些缺点，如连接强度较低、对材料的要求高、装配过程要求较高等。

综上所述，机械设计中常见的连接方式有焊接、螺栓、销、键和榫卯连接等。每种连接方式都有其自身的优缺点，选择合适的连接方式需要考虑到工件的性能要求、连接方式的复杂度、装配和维修的便利性等因素。在实际应用中，设计师应根据具体的设计要求和实际情况，选择最适合的连接方式，以确保机械设备的性能和可靠性。

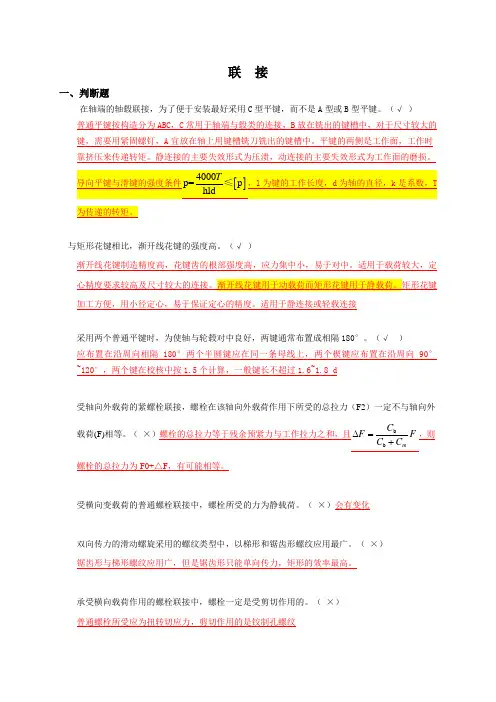

联 接

一、判断题

在轴端的轴毂联接，为了便于安装最好采用C型平键，而不是A型或B型平键。（√ ）

普通平键按构造分为ABC，C常用于轴端与毂类的连接，B放在铣出的键槽中，对于尺寸较大的键，需要用紧固螺钉，A宜放在轴上用键槽铣刀铣出的键槽中。平键的两侧是工作面，工作时靠挤压来传递转矩。静连接的主要失效形式为压溃，动连接的主要失效形式为工作面的磨损。导向平键与滑键的强度条件4000p=phldT≤，l为键的工作长度，d为轴的直径，k是系数，T为传递的转矩。

与矩形花键相比，渐开线花键的强度高。（√ ）

渐开线花键制造精度高，花键齿的根部强度高，应力集中小，易于对中。适用于载荷较大，定心精度要求较高及尺寸较大的连接。渐开线花键用于动载荷而矩形花键用于静载荷。矩形花键加工方便，用小径定心，易于保证定心的精度。适用于静连接或轻载连接

采用两个普通平键时，为使轴与轮毂对中良好，两键通常布置成相隔180°。（√ ）

应布置在沿周向相隔180°两个半圆键应在同一条母线上，两个楔键应布置在沿周向90°~120°，两个键在校核中按1.5个计算，一般键长不超过1.6~1.8 d

受轴向外载荷的紧螺栓联接，螺栓在该轴向外载荷作用下所受的总拉力（F2）一定不与轴向外载荷(F)相等。（ ×）螺栓的总拉力等于残余预紧力与工作拉力之和，且bbmCFFCC，则螺栓的总拉力为F0+△F，有可能相等。

受横向变载荷的普通螺栓联接中，螺栓所受的力为静载荷。（

×）会有变化

双向传力的滑动螺旋采用的螺纹类型中，以梯形和锯齿形螺纹应用最广。（ ×）

锯齿形与梯形螺纹应用广，但是锯齿形只能单向传力，矩形的效率最高。

承受横向载荷作用的螺栓联接中，螺栓一定是受剪切作用的。（ ×）

普通螺栓所受应为扭转切应力，剪切作用的是铰制孔螺纹

二、单项选择题

1．键的长度主要根据______来选择。

（a）传递转矩的大小 （b）轮毂的长度

机械设计基础带连接知识点

在机械设计中，连接是不可或缺的一环。合理的连接设计可以确保机械装置的正常运行和性能表现。本文将介绍机械设计中的一些基础连接知识点。

一、刚性连接

刚性连接是通过固定连接剪力或者压力传递的一种连接方式。常见的刚性连接方式包括焊接、螺纹连接等。焊接是最常见的刚性连接方式，通过熔化和凝固的金属填充物将两个零件连接在一起。螺纹连接则是通过螺纹的间隙摩擦实现连接。

二、非刚性连接

非刚性连接是通过弹性变形或者摩擦力传递的一种连接方式。常见的非刚性连接方式包括销销连接、键连接等。销销连接是将一个销和两个孔配合使用，在销和孔之间产生摩擦力来传递力矩。键连接则是通过在轴和轴套之间插入键来传递力矩。

三、轴与套的连接

在机械设计中，轴与套的连接是非常常见的一种连接方式。常见的轴与套的连接方式有以下几种：

1. 尺寸配合连接：轴和套之间根据设计要求配合尺寸进行连接，如过盈配合、间隙配合等。过盈配合要求轴的尺寸稍大于套的尺寸，以产生一定的压缩应力，使轴与套之间形成紧密连接。间隙配合则要求轴和套之间有一定的间隙，方便装拆和调整位置。

2. 键连接：当轴需要承受较大的力矩时，常常采用键连接。键连接是在轴和套之间插入一条键，使轴和套之间产生较大的摩擦力和咬合力，以传递力矩。

3. 锥形连接：锥形连接适用于需要随时拆卸的轴与套连接。通过锥形的装配，可以实现紧固和拆卸的方便性。常见的锥形连接方式有圆台形连接和棱台形连接。

四、联轴器的连接

联轴器是机械传动系统中常用的连接装置。它可以实现轴与轴之间的连接，具有传动可靠、防止轴间相对错位、减缓震动和吸收冲击的作用。常见的联轴器包括齿轮联轴器、弹性联轴器、万向节联轴器等。

在联轴器的选择和设计中，需要根据具体的工作要求、转矩传递等参数来确定最适合的联轴器类型。

五、机械连接件的设计考虑因素

在设计机械连接件时，需要考虑以下几个因素：

1. 力传递和传递方式：根据所需的力传递特性，选择合适的连接方式。

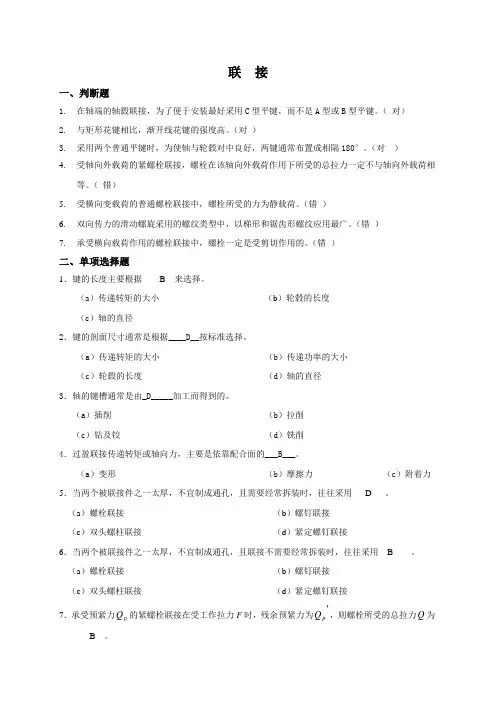

联 接

一、判断题

1. 在轴端的轴毂联接，为了便于安装最好采用C型平键，而不是A型或B型平键。（ 对）

2. 与矩形花键相比，渐开线花键的强度高。（对 ）

3. 采用两个普通平键时，为使轴与轮毂对中良好，两键通常布置成相隔180°。（对 ）

4. 受轴向外载荷的紧螺栓联接，螺栓在该轴向外载荷作用下所受的总拉力一定不与轴向外载荷相等。（ 错）

5. 受横向变载荷的普通螺栓联接中，螺栓所受的力为静载荷。（错 ）

6. 双向传力的滑动螺旋采用的螺纹类型中，以梯形和锯齿形螺纹应用最广。（错 ）

7. 承受横向载荷作用的螺栓联接中，螺栓一定是受剪切作用的。（错 ）

二、单项选择题

1．键的长度主要根据____B__来选择。

（a）传递转矩的大小 （b）轮毂的长度

（c）轴的直径

2．键的剖面尺寸通常是根据____D__按标准选择。

（a）传递转矩的大小 （b）传递功率的大小

（c）轮毂的长度 （d）轴的直径

3．轴的键槽通常是由_D_____加工而得到的。

（a）插削 （b）拉削

（c）钻及铰 （d）铣削

4．过盈联接传递转矩或轴向力，主要是依靠配合面的___B___。

（a）变形 （b）摩擦力 （c）附着力

5．当两个被联接件之一太厚，不宜制成通孔，且需要经常拆装时，往往采用___D___。

（a）螺栓联接 （b）螺钉联接

（c）双头螺柱联接 （d）紧定螺钉联接
