注浆锚索规格

注浆锚索,也称灌注锚索，是指通过注入硬化材料（如水泥浆）来固定建筑结构或土体的一种锚固技术。它在土木工程、岩土工程、地下工程等领域发挥着重要的作用。为了确保注浆锚索的稳定性和可靠性，规范的注浆锚索规格是至关重要的。本文将探讨注浆锚索规格的选择和应用。

1. 注浆锚索的分类

注浆锚索根据其结构和用途可以分为多种类型，主要包括：

- 预应力注浆锚索：采用预应力钢丝，在注浆后释放预应力，增强锚固效果和结构的承载力。

- 钢筋笼注浆锚索：将钢筋笼插入预先钻孔的空洞中，并进行灌注固化，形成锚固体。

- 螺纹钢管注浆锚索：将螺纹钢管与注浆管连接，通过管道注入浆液材料，形成灌注锚固体。

- 拉力锚索：通过高强度钢丝或栓索与土体或结构物连接，形成锚固体。该类型的锚索常用于地下工程和土方工程中。

2. 注浆锚索规格的选择要点

注浆锚索的规格选择需要综合考虑以下几个要点： - 负荷要求：根据结构所需承受的荷载大小确定注浆锚索的直径和数量。一般来说，较大的荷载需要采用更大直径的注浆锚索或增加锚索的数量。

- 施工条件：考虑施工现场的土质条件、孔隙度、含水量等因素，选择适合的注浆材料和注浆方法。同时，还需要确保施工过程中注浆材料能够均匀分布，并且能够有效填充孔洞。

- 锚固长度：根据需要锚固的深度和结构的要求，确定注浆锚索的长度。通常情况下，越深的锚固深度需要使用更长的锚索。

- 注浆材料：选择适合的注浆材料，如水泥浆、聚合物浆料等，并根据规范进行浆液的配比，以确保注浆效果和工程质量。

3. 注浆锚索规格的应用案例

以下是一些注浆锚索规格的应用案例：

- 在地铁隧道工程中，为了增强隧道的稳定性和抗震能力，常采用直径为25mm至32mm的预应力注浆锚索。

- 在高层建筑的结构中，常使用直径为16mm至20mm的钢筋笼注浆锚索，以提供足够的承载能力。

- 在岩石边坡加固工程中，常采用直径为20mm至25mm的螺纹钢管注浆锚索，以增加边坡的稳定性和抗滑能力。 通过以上案例可以看出，注浆锚索规格的选择要根据具体的工程需求和设计要求进行。不同类型的注浆锚索在不同的工程中具有不同的应用优势和适用范围。

结论

注浆锚索规格的选择对于保证工程的稳定和安全性至关重要。在确定注浆锚索规格时，需要综合考虑负荷要求、施工条件、锚固长度和注浆材料等因素。正确选择合适的注浆锚索规格，可以有效提高工程的承载能力和稳定性，确保工程质量和施工安全。在实际施工中，应严格按照相关规范和标准进行设计和施工，以确保注浆锚索的稳定性和可靠性。

合集下载

锚杆每米注浆水泥用量计算

锚杆每米注浆水泥用量计算

锚杆每米注浆水泥用量计算

前提条件：水泥浆水灰比为0.5，即水（质量）：水泥（质量）=0.5:1

计算依据：《建筑地基处理技术规范》JGJ79-2012中8.2.3-3公式：

其中：α—充填系数，取0.6-0.8

β—工作条件系数，考虑浆液流失，取1.1

r---有效加固半径，无试验条件时，可取0.4m-0.5m

（L+r）----加固长度

n—加固土体的孔隙率

本工程单位米用量计算中：

α取0.6；β取1.1；r取0.4m；（L+r）=1m；

根据地勘报告锚索所在部位主要为○3细砂层和○4粉土层，地勘中○3细砂层无相关参数，○4粉土层孔隙比e平均值为0.62，根据土力学原理孔隙率n与孔隙比e关系：n=e/(1+e)，计算得n=0.38

计算得每米注浆量为：

V=0.6*1.1*3.14*0.42*1*0.38=0.126m³

0.5水灰比的水泥浆密度为：1.5/[0.5/1+1/3]=1.8g/cm³=1800kg/m³

因此需要总水泥浆质量为：1800kg/m³*0.126m³=226.8kg

其中水泥含量为：226*2/3=151.2kg

考虑砂层的孔隙率一般略小于粉黏土层孔隙率以及地层分布的不均匀性，本工程每米注浆水泥用量按照不小于100kg考虑。

中空注浆锚杆自钻式自进式中空注浆锚杆

中空注浆锚杆自钻式自进式中空注浆锚杆

中空注浆锚杆 自钻式 自进式 中空注浆锚杆

中空注浆锚杆 自钻式(自进式)中空注浆锚杆

000 中空注浆锚杆

无缝钢注浆锚杆，B19锚杆，自钻式中空注浆锚杆，全螺纹锚杆 ，支护锚杆，玻

璃钢锚杆 一、产品简介

空心锚杆的一种，多用于相对稳定完整的岩层，树脂、工程胶水、速凝水泥等锚

固剂自锚杆中心注入，比普通锚杆锚固质量更好。 通常包括杆体（由钢绞线、钢筋、特制钢管等筋材组成）、锚固体（包括注浆体

、锚具、套管等）、承托结构（托板、垫片和螺母）。当采用钢绞线或高强钢丝

束作杆体材料时，可称锚索。 二、中空注浆锚杆特点:

KX中空式注浆锚杆将锚杆和注浆管的功能合二为一，注浆时它是注浆管，注完浆

后无需将它拔出即成为一根锚杆。相对于传统的锚固工艺，它具有如下特点：

(1)中空设计，使锚杆实现了注浆管的功能，避免了传统施工工艺注浆管拔出时造

成的砂浆流失。 (2)注浆饱满，并可实现压力注浆，提高了工程质量。

(3)由于各配件的作用，杆体的居中性很好，砂浆可以江锚杆体全长包裹，避免了

锈蚀的危险，达到长期支护的目的。

(4)安装方便。不需现场加工螺纹，就可方便的安设垫板、螺母。 (5)结合配套的锚杆专用注浆泵和注浆工艺，是目前国内唯一彻底解决了传统锚固

支护诸多问题的锚固体系。

三、使用方法 1、用钻机按设计要求钻进并清理。

2. 将安装好锚头的中空注浆锚杆插入。 3.安装止浆塞，垫板，螺母。

4 连接注浆机注浆。 5、注浆需按设计要求的压力调节

四、产品结构

1、 锚头：锚头上的倒刺可将锚杆定位于钻好的孔内，并保证杆体良好居中。

2、 锚杆体：总成中最重要的构件，在锚固和支护中起主要作用。 3、 止浆塞：在注浆过程中保持注浆压力，使浆液充分填充进围岩缝隙。 4、 垫板：承受更大的围岩应力。

5、 螺母：将围岩应力集中到垫板上。 五、应用范围：1. 公路、铁路、隧道支护。 2. 边坡支护用中空注浆锚杆加固不

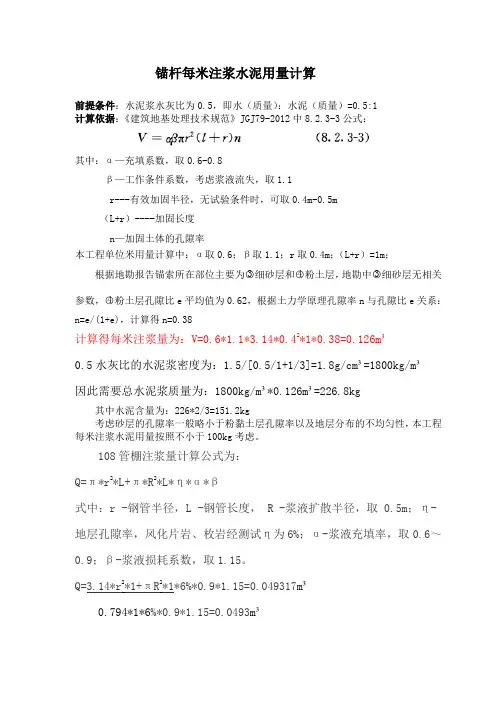

√锚杆每米注浆水泥用量计算

√锚杆每米注浆水泥用量计算

锚杆每米注浆水泥用量计算

前提条件：水泥浆水灰比为0.5，即水（质量）：水泥（质量）=0.5:1

计算依据：《建筑地基处理技术规范》JGJ79-2012中8.2.3-3公式：

其中：α—充填系数，取0.6-0.8

β—工作条件系数，考虑浆液流失，取1.1

r---有效加固半径，无试验条件时，可取0.4m-0.5m

（L+r）----加固长度

n—加固土体的孔隙率

本工程单位米用量计算中：α取0.6；β取1.1；r取0.4m；（L+r）=1m；

根据地勘报告锚索所在部位主要为○3细砂层和○4粉土层，地勘中○3细砂层无相关参数，○4粉土层孔隙比e平均值为0.62，根据土力学原理孔隙率n与孔隙比e关系：n=e/(1+e)，计算得n=0.38

计算得每米注浆量为：V=0.6*1.1*3.14*0.42*1*0.38=0.126m³

0.5水灰比的水泥浆密度为：1.5/[0.5/1+1/3]=1.8g/cm³=1800kg/m³

因此需要总水泥浆质量为：1800kg/m³*0.126m³=226.8kg

其中水泥含量为：226*2/3=151.2kg

考虑砂层的孔隙率一般略小于粉黏土层孔隙率以及地层分布的不均匀性，本工程每米注浆水泥用量按照不小于100kg考虑。

108管棚注浆量计算公式为：

Q=π*r2*L+π*R2*L*η*α*β

式中：r -钢管半径，L -钢管长度， R -浆液扩散半径，取 0.5m；η-地层孔隙率，风化片岩、枚岩经测试η为6%；α-浆液充填率，取0.6～0.9；β-浆液损耗系数，取1.15。

Q=3.14*r2*1+πR2*1*6%*0.9*1.15=0.049317m³

0.794*1*6%*0.9*1.15=0.0493m³

锚索(杆)注浆表格

锚索(杆)注浆表格
