梁板柱墙模板施工方案

  • 格式：doc
  • 大小：1.00 MB
  • 文档页数：78

一、编制依据

页脚内容

目 录

第一节 工程概况 ------------------------------------------------- 3

一、工程概况 --------------------------------------------------- 3

二、施工要求 --------------------------------------------------- 3

三、技术保证条件 ----------------------------------------------- 3

第二节 编制依据 ------------------------------------------------- 5

一、施工组织设计 ----------------------------------------------- 5

二、施工图纸 --------------------------------------------------- 5

三、主要标准 --------------------------------------------------- 5

四、主要规程和规范 ---------------------------------------------- 5

五、其它相关文件 ----------------------------------------------- 6

第三节 组织机构及管理职责 ----------------------------------------- 6

一、安全管理组织机构框图 ----------------------------------------- 6

二、安全保证体系框图 -------------------------------------------- 7

三、环境保护体系图 ---------------------------------------------- 8

第四节 搭设思路 ------------------------------------------------ 10

一、支撑体系设计理念 ------------------------------------------- 10

二、混凝土浇筑方式 --------------------------------------------- 10

三、支撑体系方式 ---------------------------------------------- 10

四、模板支架搭设及安装图 ---------------------------------------- 10

第五节 构造要求 ------------------------------------------------ 11

一、架体总体要求 ---------------------------------------------- 11

二、水平杆 --------------------------------------------------- 11

三、立杆 ----------------------------------------------------- 12 一、编制依据

页脚内容 四、剪刀撑 --------------------------------------------------- 13

五、周边拉结 -------------------------------------------------- 13

第六节 模板安拆施工 --------------------------------------------- 13

一、准备工作 -------------------------------------------------- 13

二、模板支设 -------------------------------------------------- 14

第七节 资源配置 ------------------------------------------------ 15

一、劳动力 --------------------------------------------------- 15

二、周转材料 -------------------------------------------------- 15

三、机械设备 -------------------------------------------------- 16

四、检测仪器 -------------------------------------------------- 16

第八节 施工管理 ------------------------------------------------ 16

一、技术交底 -------------------------------------------------- 16

二、材料管理 -------------------------------------------------- 16

三、过程管理 -------------------------------------------------- 18

四、验收管理 -------------------------------------------------- 19

五、砼浇捣管理 ------------------------------------------------ 20

六、重大危险源辨识 --------------------------------------------- 20

七、安全管理措施 ---------------------------------------------- 22

八、环境保护措施 ---------------------------------------------- 23

九、监测措施 -------------------------------------------------- 26

第九节 成品保护 ------------------------------------------------ 28

第十节 应急预案 ------------------------------------------------ 28

一、目的 ----------------------------------------------------- 28

二、职责 ----------------------------------------------------- 28

三、要求 ----------------------------------------------------- 28 一、编制依据

页脚内容 四、应急救援的器材设备 ----------------------------------------- 30

五、应急小组成员名单 ------------------------------------------- 31

第十一节、计算书及相关图纸 ----------------------------------------- 32

标准层120mm厚板计算书 ------------------------------------------- 32

梁250*520计算书 ------------------------------------------------ 39

500*800柱模板计算书 --------------------------------------------- 39

250mm厚剪力墙计算书 --------------------------------------------- 69 一、编制依据

页脚内容 第一节 工程概况

一、工程概况

1、参建单位

序号 参建主体 单位名称

1 建设单位 温州市新华成置业有限公司

2 设计单位 温州市建筑设计研究院

3 监理单位 温州市长城建设监理有限公司

4 施工单位 温州中城建设集团有限公司

2、工程概况

本工程整体地下室一层，地上由4幢小高层建筑（16-18层）和2层会所组成，总建筑面积56503.48m2。地上建筑面积42224.01m2。上部结构体系为框架剪力墙结构，基础采用机械钻孔灌注桩基础。

建筑物层数及高度：1#楼18层，54.80m；2#楼17层，51.80m；3#楼18层，58.05m；4#楼2层，8.75m；5#楼18层，58.05m；地下室1层。

二、施工要求

1、确保模板在使用周期内安全、稳定、牢靠。

2、模板在搭设及拆除过程中要符合工程施工进度要求。操作人员需取得特殊作业人员资格上岗证。

三、技术保证条件

1、安全网络 一、编制依据

页脚内容

2、模板的搭设和拆除需严格执行该《专项施工方案》。 一、编制依据

页脚内容

第二节 编制依据

一、施工组织设计

经公司批准的本工程施工组织设计。

二、施工图纸

由建设单位提供的本工程设计施工图纸。

三、主要标准

类别 规范规程名称 编号

国家标准 《混凝土结构工程施工质量验收规范》 GB50204-2002

国家标准 《钢结构工程施工质量验收规范》 GB50205-2001

国家标准 《建筑工程施工质量验收统一标准》 GB50300-2001

四、主要规程和规范

类别 规范规程名称 编号

国家标准 《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-2001

国家标准 《建筑结构荷载规范》 GB50009-2001

国家标准 《混凝土结构设计规范》 GB50010-2002

国家标准 《钢结构设计规范》 GB50017-2003

国家标准 《直缝电焊钢管》 GB/T13793

国家标准 《低压流体输送用焊接钢管》 GB/T3092

国家标准 《碳素结构钢》 GB/T700

国家标准 《钢管脚手架扣件》 GB/5831-2006

浙江省标准 《建筑施工扣件式钢管模板支架技术规程》 DB33/1035-2006

行业标准 《建筑施工模板安全技术规范》 JGJ162-2008

合集下载

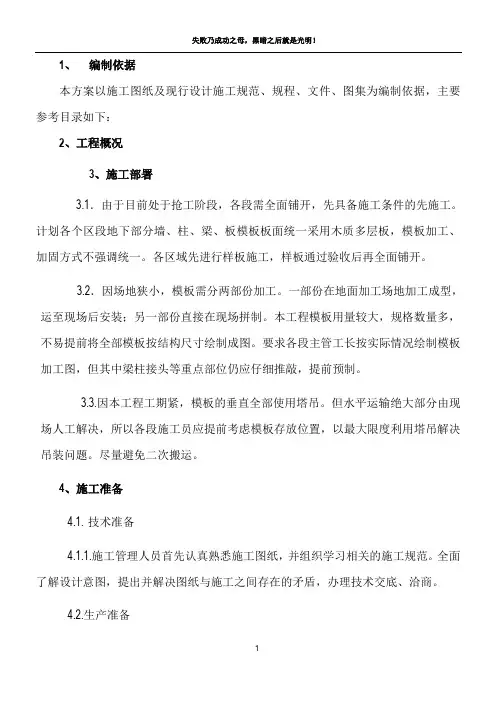

梁板模板施工方案

梁板模板施工方案

失败乃成功之母，黑暗之后就是光明！

1 1、 编制依据

本方案以施工图纸及现行设计施工规范、规程、文件、图集为编制依据，主要参考目录如下：

2、工程概况

3、施工部署

3.1．由于目前处于抢工阶段，各段需全面铺开，先具备施工条件的先施工。计划各个区段地下部分墙、柱、梁、板模板板面统一采用木质多层板，模板加工、加固方式不强调统一。各区域先进行样板施工，样板通过验收后再全面铺开。

3.2．因场地狭小，模板需分两部份加工。一部份在地面加工场地加工成型，运至现场后安装；另一部份直接在现场拼制。本工程模板用量较大，规格数量多，不易提前将全部模板按结构尺寸绘制成图。要求各段主管工长按实际情况绘制模板加工图，但其中梁柱接头等重点部位仍应仔细推敲，提前预制。

3.3.因本工程工期紧，模板的垂直全部使用塔吊。但水平运输绝大部分由现场人工解决，所以各段施工员应提前考虑模板存放位置，以最大限度利用塔吊解决吊装问题。尽量避免二次搬运。

4、施工准备

4.1. 技术准备

4.1.1.施工管理人员首先认真熟悉施工图纸，并组织学习相关的施工规范。全面了解设计意图，提出并解决图纸与施工之间存在的矛盾，办理技术交底、洽商。

4.2.生产准备 失败乃成功之母，黑暗之后就是光明！

2 4.2.1根据施工现场可提供的位置，布置现场暂设和材料堆放场地。

4.2.2. 编制各阶段劳动力计划和机械设备进场计划。

4.2.3. 明确施工划项，组织协调分包单位的生产安排。

5．模板材料及加工

5．1梁模板

梁底用钢管（或碗扣架）加平托作顶撑，平托上设100×100木方，18厚多层板作板面，梁帮模板用50×100木方作背楞，钢管龙骨Φ14螺栓穿梁对拉，或50×100木方作水平通楞，50×50木方侧向斜支顶。

5．2楼板模板

楼板模板可使用早拆体系。支拆模思路为：梁与梁之间的模板，减去1.22m宽的整倍数，所剩不足整板的数值平均或凑为板缝宽度之和。板缝位置下面由Φ48钢管立杆（纵向水平通拉上、中、下三道Φ48钢管）、U型托、50×100木方通楞组成单独支撑系统。其余整板面部分用18厚多层板作面板50×100木方作次龙骨（与板缝平行），木工字梁（或100×100木方）作主龙骨，碗扣架支撑体系。待楼板砼达到设计强度50%时即可将多层板楼板面板、50×100木方次龙骨、木工字梁（或100×100木方）主龙骨及碗扣架支撑体系拆除。拆除同时，板缝位置Φ48钢管立杆横向水平通拉上、中、两道Φ48钢管。使各条板缝位置Φ48钢管立杆构成稳定的支撑体系，以满足后期楼板砼强度增长和上部施工荷载传递的需要。

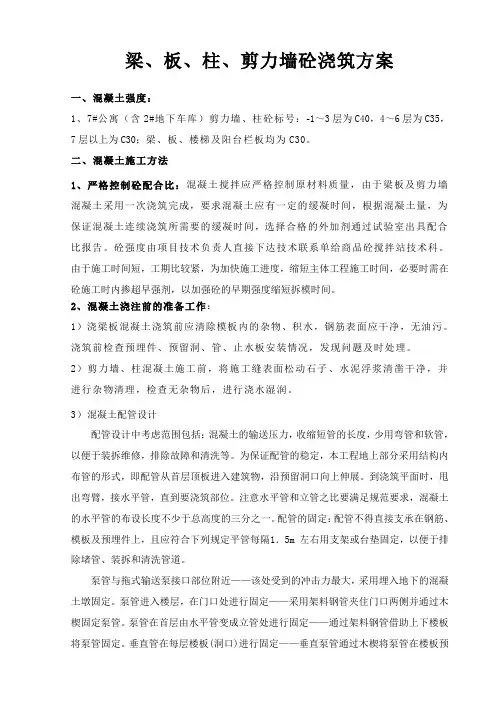

梁板柱墙砼浇筑方案

梁板柱墙砼浇筑方案

梁、板、柱、剪力墙砼浇筑方案

一、混凝土强度：

1、7#公寓（含2#地下车库）剪力墙、柱砼标号：-1～3层为C40，4～6层为C35，7层以上为C30；梁、板、楼梯及阳台栏板均为C30。

二、混凝土施工方法

1、严格控制砼配合比：混凝土搅拌应严格控制原材料质量，由于梁板及剪力墙混凝土采用一次浇筑完成，要求混凝土应有一定的缓凝时间，根据混凝土量，为保证混凝土连续浇筑所需要的缓凝时间，选择合格的外加剂通过试验室出具配合比报告。砼强度由项目技术负责人直接下达技术联系单给商品砼搅拌站技术科。由于施工时间短，工期比较紧，为加快施工进度，缩短主体工程施工时间，必要时需在砼施工时内掺超早强剂，以加强砼的早期强度缩短拆模时间。

2、混凝土浇注前的准备工作：

1）浇梁板混凝土浇筑前应清除模板内的杂物、积水，钢筋表面应干净，无油污。浇筑前检查预埋件、预留洞、管、止水板安装情况，发现问题及时处理。

2）剪力墙、柱混凝土施工前，将施工缝表面松动石子、水泥浮浆清凿干净，并进行杂物清理，检查无杂物后，进行浇水湿润。

3）混凝土配管设计

配管设计中考虑范围包括：混凝土的输送压力，收缩短管的长度，少用弯管和软管，以便于装拆维修，排除故障和清洗等。为保证配管的稳定，本工程地上部分采用结构内布管的形式，即配管从首层顶板进入建筑物，沿预留洞口向上伸展。到浇筑平面时，甩出弯臂，接水平管，直到要浇筑部位。注意水平管和立管之比要满足规范要求，混凝土的水平管的布设长度不少于总高度的三分之一。配管的固定：配管不得直接支承在钢筋、模板及预埋件上，且应符合下列规定平管每隔1．5m 左右用支架或台垫固定，以便于排除堵管、装拆和清洗管道。

泵管与拖式输送泵接口部位附近——该处受到的冲击力最大，采用埋入地下的混凝土墩固定。泵管进入楼层，在门口处进行固定——采用架料钢管夹住门口两侧并通过木楔固定泵管。泵管在首层由水平管变成立管处进行固定——通过架料钢管借助上下楼板将泵管固定。垂直管在每层楼板(洞口)进行固定——垂直泵管通过木楔将泵管在楼板预

房屋工程施工方案(3篇)

房屋工程施工方案(3篇)

第1篇

一、工程概况

本工程位于XX市XX区，总建筑面积为XX平方米，建筑高度为XX米，地上XX层，地下XX层。工程结构形式为钢筋混凝土框架-剪力墙结构，抗震设防烈度为XX度。工程主要包含基础工程、主体结构工程、装饰装修工程、设备安装工程等。

二、施工准备

1. 施工组织设计

根据工程特点，编制详细的施工组织设计，明确施工进度、施工工艺、施工质量控制、安全生产、文明施工等方面的要求。

2. 人员配备

组织专业施工队伍，包括项目经理、技术负责人、施工员、质检员、安全员等，确保施工队伍素质。

3. 材料设备

根据工程需求，采购符合国家质量标准的建筑材料、构配件和设备，并做好进场验收工作。

4. 施工现场布置

施工现场布置合理，确保施工顺利进行。施工现场设置临时办公区、生活区、材料堆场、施工道路、排水设施等。

三、施工工艺及质量控制

1. 基础工程

（1）基坑开挖：采用机械开挖，确保开挖深度、宽度、坡度符合设计要求。

（2）地基处理：根据地质勘察报告，采取相应的地基处理措施，确保地基承载力满足设计要求。

（3）基础施工：采用钢筋混凝土基础，严格按照施工规范进行浇筑，确保基础质量。

2. 主体结构工程 （1）钢筋工程：严格按照设计要求进行钢筋加工、绑扎，确保钢筋间距、锚固长度等符合规范。

（2）模板工程：采用钢模板，确保模板安装牢固、平整、接缝严密。

（3）混凝土工程：采用商品混凝土，严格按照配合比进行搅拌、浇筑、振捣，确保混凝土质量。

3. 装饰装修工程

（1）墙面、地面、顶面抹灰：采用水泥砂浆，严格按照施工规范进行抹灰，确保墙面、地面、顶面平整、牢固。

（2）门窗安装：严格按照设计要求进行门窗安装，确保门窗安装牢固、密封。

（3）室内外装饰：采用环保、耐用的装饰材料，确保室内外装饰效果。

4. 设备安装工程

（1）给排水工程：按照设计要求进行给排水管道安装，确保管道安装牢固、连接严密。

（2）电气工程：按照设计要求进行电气线路安装，确保电气线路安装规范、安全。

柱、墙、梁、板模板施工技术要点

柱、墙、梁、板模板施工技术要点

柱、墙、梁、板模板施工技术要点

（1） 考虑柱的结构设计，选择合适的钢模板，并按照提供的图纸要求进行加工。

（2） 安装前要检查板面是否平整、是否有磕碰或崩边等破损情况。

（3） 若是混凝土内嵌钢筋，则要预先制作好钢筋夹具。

（4） 在拆模板时，拆除横梁时要先拆去线杆，才能拆除横梁。

（5） 拆柱模板时以轻微为主，切忌用力过大，以免拉伤混凝土表面。

（6） 若是高层建筑柱体，则需要使用支模来进行支撑，以达到保持立柱正确姿态的作用。

（1） 选择合适的模板。

（2） 测量、划线、调整、重新测量、校正直到位。调整方向应随机分布。

（3） 调整级别不低于砖缝。

（4） 用木钉固定模板，两端应封头，门窗洞口专门加强。

（5） 首先立起模板的中间或两端，在垂直状态下拼接其他模板。

（6） 查看以下问题：

---模板结构是否牢固；

---是否有足够的模板；

---模板是否有松动的地方；

---墙顶与地板的间隙是否均匀；

---墙的角度是否正确。

（3） 梁的搭接处要用木钉和钢钉加固，保证结构的稳定。

（4） 在拆模板时，要按照安装顺序的逆序拆除，注意不能影响到混凝土的固结。

（5） 若支撑不充足，会发生梁下腹板弧度过大而导致整个楼板下沉，甚至塌陷。因此建议梁的支模要按照19.7英尺之间的间距间隔放置。

（1） 摆放木板时，应尽可能水平、平直。 （2） 应采取交叉摆放的方法，进一步加固。

（3） 大板应在中心置支撑物，以保证板面平整。

（4） 对于某些特殊的罕见板，应当在取下罕见模板前预留检查孔。

（5） 抹灰前，板面应确保无明显磕碰、凸凹、损坏等情况。
