低压开关柜的常见故障分析

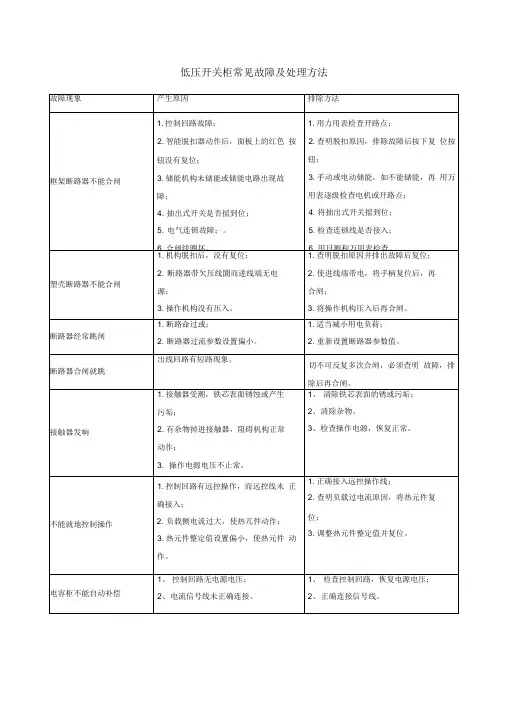

低压开关柜常见故障及处理方法

故障现象 产生原因 排除方法

框架断路器不能合闸 1. 控制回路故障；

2. 智能脱扣器动作后，面板上的红色 按钮没有复位；

3. 储能机构未储能或储能电路出现故

障；

4. 抽出式开关是否摇到位；

5. 电气连锁故障；。

6. 合闸线圈坏。 1. 用力用表检查开路点；

2. 查明脱扣原因，排除故障后按下复 位按钮；

3. 手动或电动储能，如不能储能，再 用万用表逐级检查电机或开路点；

4. 将抽出式开关摇到位；

5. 检查连锁线是否接入；

6. 用目测和万用表检查。

塑壳断路器不能合闸 1. 机构脱扣后，没有复位；

2. 断路器带欠压线圜而进线端无电

源；

3. 操作机构没有压入。 1. 查明脱扣原因并排出故障后复位；

2. 使进线端带电，将手柄复位后，再

合闸；

3. 将操作机构压入后再合闸。

断路器经常跳闸 1. 断路命过或；

2. 断路器过流参数设置偏小。 1. 适当减小用电负荷；

2. 重新设置断路器参数值。

断路器合闸就跳 出线回路有短路现象。 切不可反复多次合闸，必须查明 故障，排除后再合闸。

接触器发响 1. 接触器受潮，铁芯表面锈蚀或产生

污垢；

2. 有杂物掉进接触器，阻碍机构正常

动作；

3. 操作电源电压不止常。 1、 清除铁芯表面的锈或污垢；

2、 清除杂物。

3、 检查操作电源，恢复正常。

不能就地控制操作 1. 控制回路有远控操作，而远控线未 正确接入；

2. 负载侧电流过大，使热兀件动作；

3. 热元件整定值设置偏小，使热元件 动作。 1. 正确接入远控操作线；

2. 查明负载过电流原因，将热元件复

位；

3. 调整热元件整定值并复位。

电容柜不能自动补偿 1、 控制回路无电源电压；

2、 电流信号线未正确连接。 1、 检查控制回路，恢复电源电压；

2、 正确连接信号线。

补偿器始终只显1.00 电流取样信号未送入补偿器 从电源进线总柜的电流互感器上取 电流信号至控制仪的电流信号端子 上。

高低压开关柜常见故障及解除方法

高低压开关柜是电力系统中的重要设备，用于控制和分配电力。然而，由于长期使用或其他原因，高低压开关柜可能会出现故障。本文将介绍一些常见的高低压开关柜故障，并提供解除方法。

一、断路器跳闸

断路器跳闸是高低压开关柜中常见的故障之一。断路器跳闸可能由以下原因引起：

1. 过载：当电流超过断路器额定电流时，断路器会自动跳闸以防止设备过载。

解除方法：检查负载是否过大，如果是，减少负载或增加额定电流的断路器。

2. 短路：当两个电极之间出现低阻抗的连接时，会导致短路故障。

解除方法：首先切断电源，然后检查是否有导致短路的电线或设备。修复短路后，重新启动开关柜。

二、漏电保护器跳闸

漏电保护器是用于检测漏电的设备，当发生漏电故障时，漏电保护器会自动跳闸以防止触电事故。漏电保护器跳闸可能有以下原因：

1. 漏电故障：当电流通过带有漏电的路径时，漏电保护器会检测到电流不平衡并跳闸。 解除方法：首先切断电源，然后检查可能导致漏电的电线、插座或设备。修复漏电问题后，重新启动开关柜。

2. 漏电保护器故障：漏电保护器本身可能会出现故障，导致误报跳闸。

解除方法：检查漏电保护器的状态和连接情况，如有问题，及时更换或维修。

三、电源故障

电源故障是导致高低压开关柜无法正常运行的常见原因之一。电源故障可能包括：

1. 供电中断：当外部电源中断或供电线路出现问题时，开关柜将无法得到正常的电源供应。

解除方法：检查供电线路和开关柜接线是否正常，修复供电问题后，重新启动开关柜。

2. 电源过压或欠压：当电源电压超过或低于额定电压范围时，开关柜可能会受到影响。

解除方法：使用合适的电压稳定设备或调整电源电压，使其恢复到正常范围内。

四、接线故障

高低压开关柜的接线故障可能导致电气连接不正确或不稳定，从而影响开关柜的正常工作。接线故障可能包括： 1. 插头松动或损坏：如果插头连接不牢或插头本身出现损坏，可能会导致接触不良或电路断开。

高低压配电设备常见故障与处理措施

摘要：文章介绍高低压配电系统的组成和功能，分析高低压配电设备运行中的常见故障和疑难故障的原因及危害，提出高低压配电设备运行故障的处理和预防措施，供同行参考。

关键词：高低压配电设备；常见故障；处理

1引言

高低压配电设备是电力系统中的重要组成部分，其在系统运行过程中一旦出现故障，容易造成大面积的停电事故，严重影响人们正常的用电需求，并具有严重的安全隐患。所以为了对配电设备、电力系统及其他设备，以及电力用户进行有效的保护，需要对高低压配电设备运行中的常见故障和疑难故障的产生原因进行分析，并寻找有效的预防和治理措施，提高高低压配电设备运行的安全性和可靠性，保障人们的正常生产和生活。

2高低压配电系统的组成部分及功能分析

高低压配电系统是以10kV为界限进行区分和定义的，高压配电系统的电压在10kV及以上，而低压配电系统则在10kV以下，是在建筑物及附属建筑中为满足人们正常的生产和生活所需的电量能源而设置的电气系统。其最重要的组成部分就是变电站，其为输配电的集结点，用于进行电压升降，并进行电能分配的重要场所，其主要的电气设备有变压器、互感器、开关设备和防雷设备等。所以说高低压配电系统的功能则主要对电能的接受和分配，并进行电压的调整，并且在变压器的作用下将各级的电压电网进行有效联系。其中配电房则主要起到对电力用户的用电量进行计量以及对电能的分配和调整功率因数等作用。

3高低压配电设备运行故障分析

3.1高压配电设备常见故障

常见的高压配电设备主要有高压断路器、隔离开关、负荷开关、互感器等，主要用于电力系统发电、输电、配电、电能转换和消耗中起到通断、控制或保护作用的电气设备。这些设备在电网中经过长时间的运行，容易出现效率降低和老化等问题，而且由于高压配电设备是电网运行中的关键设备，对其进行停电检测和维护的次数较少，所以对其运行稳定性有着较高的要求。以高压真空断路器为例，其结构较为复杂，由较多的电器元件组成，其中一种元器件出现故障都会影响其正常使用。此外，其真空泡中的真空环境不纯而出现与外界环境联通的entire，也容易导致其出现故障。高压配电设备在运行中容易出现的故障及其原因分析如下：一是高压配电设备发生变形问题，从而导致其在自我保护的状态下进入闭锁状态；二是由于辅助开关的性能降低出现故障而影响高压配电设备的正常运行，而且大大增加高压配电设备的检修难度；三是由于检修不及时不到位或者检修方法问题而导致出现故障。

机场场区低压 抽屉单元 的故障分析及改造

摘要：低压抽屉柜因其较高的安全性、体积小，消缺维护灵活，内部元件结构紧凑，具备防电弧能力，电缆室内控制电缆、动力电缆排列有序等特点，广泛应用于发电厂、变电站。但在长期运行维护中，其不足之处也日渐明显，主要体现在操作机构易卡涩，开关操作频繁易变形，电气二次控制回路易故障等方面。因其为低压系统，易被忽略故障缺陷，造成设备隐患，影响供电可靠性。本文以机场场区低压抽屉单元的故障分析为例，探究了其及改造措施。

关键词：机场场区；低压；抽屉；单元故障

伴随经济的有效发展，城乡电网得到优化、改建、扩大，电气基础设施建设让电气设备市场得到拓展。在低压配电的区域中，低压开关柜可有效实行电能的交换、控制、监测，并且对于电气的输送也有极为重要的影响。实际运用时，为了有效配合用电的需要，低压开关柜结构设计也在不断创新、优化。当前低压形状柜结构方式包括固定式、抽屉式这两种形式，和固定式的对比，抽屉式的方式灵活度更高，所适用的范围也更广。该设计对于电气性能也有一定影响。在这样的方式下，对低压抽屉式的开关柜设计构成与原理作为出发点，对其开关柜对于电气性能影响开展详细分析。

1 低压抽屉柜的构成与原理

低压抽屉柜是目前应用最广泛且安全性较高的配电设备，低压抽屉单元是低压配电柜的一部分，与相互配合使用，两者是相辅相成的作用，了解抽屉单元同时必须悉知低压柜的功能和作用，相互之间配合使用的方式，我将对低压柜和抽屉单元的构成原理分别阐述。

1.1低压柜的组成 1.

母线区

位于柜体顶部和后部单独的隔室内，顶部安装水平母线（一般为铜排构成），后部安装垂直母线。

1.

电缆接线区

位于单独并用金属隔板完全分隔的电缆室内，用于容纳控制电缆和电力电缆终端，电缆室可处在开光的后部（后出线），也可处于开关柜的侧面侧出线（侧出线）。我们现有设备的出线均为后出线式。

1.

电器设备区

位于柜体前部，结构包括：底板、金属侧板及控制出线端子、断路器、变频器、电容器和各式抽屉式功能单元构成，设备区与电缆区通过多功能分隔板进行分隔。
