保险丝应用的原理

温度保险丝工作原理

温度保险丝通常由一个双金属片组成，这两层金属片的线性热膨胀系数不同。当环境温度升高时，这两层金属片因热膨胀而产生应力，当温度升高到一定程度时，这种应力达到金属材料的极限，金属片发生变形，从而引起了温度保险丝的动作。

在正常工作温度下，两层金属片相互叠加，保持一个闭合状态，电流可以顺利通过。但是，一旦环境温度升高超过设定阈值，金属片的膨胀程度达到或超过一定程度，它们之间的接触点会受到应力影响而发生位移，导致两层金属片分离。当两层金属片分离后，电流断开，从而保护电路和其他元件不受过热损坏。一旦环境温度回落到安全范围内，两层金属片会因收缩而恢复原样，接触点再次闭合，电路恢复通导状态。

除了热膨胀的作用外，金属片的电阻变化也起到了重要的作用。在金属受热膨胀的同时，其电阻值也会发生变化。通常情况下，温度保险丝的设计是基于这种电阻变化来触发保护动作的。当金属片受热膨胀，电阻值增加时，电流通过温度保险丝的阻力也会增加，而导致的功率损耗会产生很高的热量。这些热量进一步加热金属片，使得膨胀加剧，形成了正反馈效应，最终导致温度保险丝的断开动作。

温度保险丝的工作原理可以用一个简单的模型来描述。假设有一根导体材料，其电阻值随温度的升高而增加。当温度升高超过设定阈值时，电阻的增加会导致温度保险丝上产生较高的电压降，使得工作电流增加。这时，保险丝材料会因电流通过而自身发热，进一步升高温度，正反馈效应不断放大，最终导致温度保险丝的断开。 总结起来，温度保险丝的工作原理是基于热膨胀和电阻变化的相互作用。其能够通过检测到异常高温并断开电路来保护电路和其他元件的安全。这种电子元件在一些重要的电气设备和电子产品中被广泛应用，起到了至关重要的保护作用。

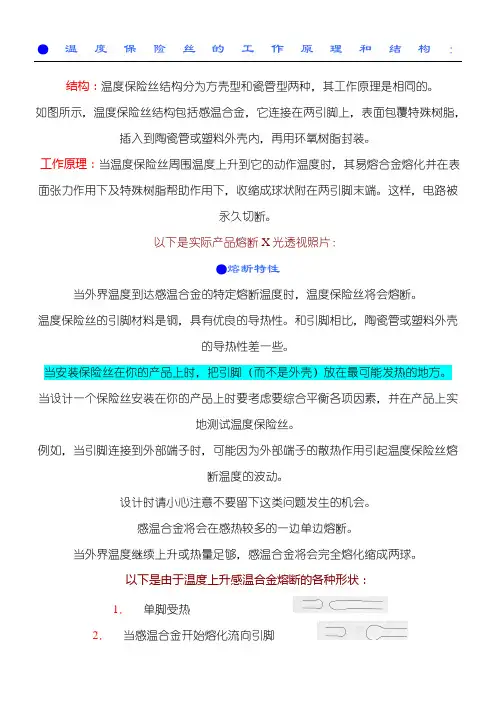

●温度保险丝的工作原理和结构：

结构：温度保险丝结构分为方壳型和瓷管型两种，其工作原理是相同的。

如图所示，温度保险丝结构包括感温合金，它连接在两引脚上，表面包覆特殊树脂，插入到陶瓷管或塑料外壳内，再用环氧树脂封装。

工作原理：当温度保险丝周围温度上升到它的动作温度时，其易熔合金熔化并在表面张力作用下及特殊树脂帮助作用下，收缩成球状附在两引脚末端。这样，电路被永久切断。

以下是实际产品熔断X光透视照片：

●熔断特性

当外界温度到达感温合金的特定熔断温度时，温度保险丝将会熔断。

温度保险丝的引脚材料是铜，具有优良的导热性。和引脚相比，陶瓷管或塑料外壳的导热性差一些。

当安装保险丝在你的产品上时，把引脚（而不是外壳）放在最可能发热的地方。

当设计一个保险丝安装在你的产品上时要考虑要综合平衡各项因素，并在产品上实地测试温度保险丝。

例如，当引脚连接到外部端子时，可能因为外部端子的散热作用引起温度保险丝熔断温度的波动。

设计时请小心注意不要留下这类问题发生的机会。

感温合金将会在感热较多的一边单边熔断。

当外界温度继续上升或热量足够，感温合金将会完全熔化缩成两球。

以下是由于温度上升感温合金熔断的各种形状：

1． 单脚受热

2． 当感温合金开始熔化流向引脚

3． 可能由于过大电流及温度上升引起的熔断。

●引脚绝缘

在实际应用中，温度保险丝的引脚经常有需套有绝缘套管，加套管后，引脚感温速度会变慢，你可以通过改变套管的材料或厚度来获得不同的所需热敏感度。

●焊接温度保险丝

因为温度保险丝内部感温元件为一段低熔点合金丝，连接在两引脚上，不恰当的焊接作业（焊接温度过高，焊接时间太长，引脚过短等）会使热量通过引脚传入温度保险丝内部，使感温元件过热受损（熔断，或末端受热冲击变细，从而变脆弱，与引脚连接可靠性降低，当使用中电流通过或其它原因，受损部位就可能产生早断现象。

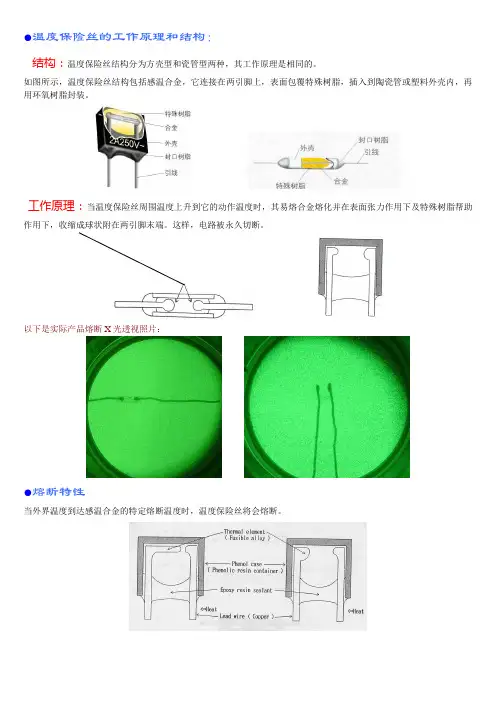

●温度保险丝的工作原理和结构：

结构：温度保险丝结构分为方壳型和瓷管型两种，其工作原理是相同的。

如图所示，温度保险丝结构包括感温合金，它连接在两引脚上，表面包覆特殊树脂，插入到陶瓷管或塑料外壳内，再用环氧树脂封装。

工作原理：当温度保险丝周围温度上升到它的动作温度时，其易熔合金熔化并在表面张力作用下及特殊树脂帮助作用下，收缩成球状附在两引脚末端。这样，电路被永久切断。

以下是实际产品熔断X光透视照片：

●熔断特性

当外界温度到达感温合金的特定熔断温度时，温度保险丝将会熔断。

温度保险丝的引脚材料是铜，具有优良的导热性。和引脚相比，陶瓷管或塑料外壳的导热性差一些。 当安装保险丝在你的产品上时，把引脚（而不是外壳）放在最可能发热的地方。

当设计一个保险丝安装在你的产品上时要考虑要综合平衡各项因素，并在产品上实地测试温度保险丝。

例如，当引脚连接到外部端子时，可能因为外部端子的散热作用引起温度保险丝熔断温度的波动。

设计时请小心注意不要留下这类问题发生的机会。

感温合金将会在感热较多的一边单边熔断。

当外界温度继续上升或热量足够，感温合金将会完全熔化缩成两球。

以下是由于温度上升感温合金熔断的各种形状：

1． 单脚受热

2． 当感温合金开始熔化流向引脚 3． 可能由于过大电流及温度上升引起的熔断。

●引脚绝缘

在实际应用中，温度保险丝的引脚经常有需套有绝缘套管，加套管后，引脚感温速度会变慢，你可以通过改变套管的材料或厚度来获得不同的所需热敏感度。

●焊接温度保险丝

因为温度保险丝内部感温元件为一段低熔点合金丝，连接在两引脚上，不恰当的焊接作业（焊接温度过高，焊接时间太长，引脚过短等）会使热量通过引脚传入温度保险丝内部，使感温元件过热受损（熔断，或末端受热冲击变细，从而变脆弱，与引脚连接可靠性降低，当使用中电流通过或其它原因，受损部位就可能产生早断现象。

温度保险丝构造及原理

温度保险丝的构造通常由保险丝管、热敏材料和两个导电端子组成。保险丝管一般采用金属材料制成，具有较高的电导性和导热性，以确保在过载时能够快速升温。热敏材料是保险丝的核心部分，它能够根据温度的升高或降低而改变电阻值。通常采用的热敏材料有聚氨酯、聚酯等。导电端子是保险丝的两个电极，用于与电路连接。

保险丝的工作原理基于热敏材料的温度特性。当电路过载时，由于电流过大，保险丝的瞬间功率损耗会产生大量的热量，导致热敏材料的温度升高。当温度超过热敏材料的工作温度时，热敏材料的电阻值会迅速增加，从而限制电流通过，达到断路的目的。

一旦保险丝断路，电路中的电流将停止流动，从而保护了电路和设备。此时，保险丝需要冷却一段时间，使温度降低到热敏材料的恢复温度以下，使其电阻值降低，电流可以再次通过，实现对电路的恢复。

温度保险丝的额定电流和额定工作温度是确定其性能的重要参数。额定电流是指保险丝能够连续工作的最大电流值，超过这个电流值时，保险丝会断开。额定工作温度是指保险丝能够正常工作的温度范围，超过或低于这个温度范围，保险丝可能会出现误动作或失效的情况。

在实际应用中，温度保险丝通常与其他保护装置如熔断器、电磁继电器等组合使用，形成多重保护系统，以确保电路和设备的安全可靠。此外，温度保险丝还可以根据不同的应用需求设计成各种形状和尺寸，以适应不同的电器产品和电路设计。 综上所述，温度保险丝是一种通过热敏材料的电阻值变化来控制电流断路和恢复的安全装置。其构造简单，原理清晰，通过限制过载电流，可有效防止电路过热和起火的危险，保护电气设备和电路的安全运行。
