超声波液位控制器原理

无囊、有气泵形式的稳压罐，其内部是空的；

有电接点压力表控制气压泵启停；而浮球液位控制器控制罐内水位的高低（一般不超过2/3高度）；

浮球液位控制器 3棵线引出

常态时高水位触点常闭，低水位触点常开

电接点压力表

有三根接线，一根是公用的，表针是可调的，下面的指针是下限，接低压启动控制继电器；上面的指针是上限，接高压停止继电器，公用线是高低压控制的公用线。

上面的指针是上限，下面的指针是下限，中间的黑色指针指示是实际压力的数值。实际压力在上限之上时，与上限接通，与下限断开。实际压力在上下限之间时，公共端与上限，下限都断开。实际压力在下限之下时，公共端与下限接通，与上限断开， 电接点压力表就是控制上下限压力用的。光有电接点压力表是不够的，还要有控制泵的自动控制箱。

增加个中间继电器，电接点压力表上有1个高压点，一个中点，一个低压点，电流方向：火线进中点，经过低压点，到中间继电器1组触点的常闭点，到接触器线圈一端，继电器线圈另一端接零线。另选一组接触器上的常开触点，2端并联到压力表低压端与中点端。

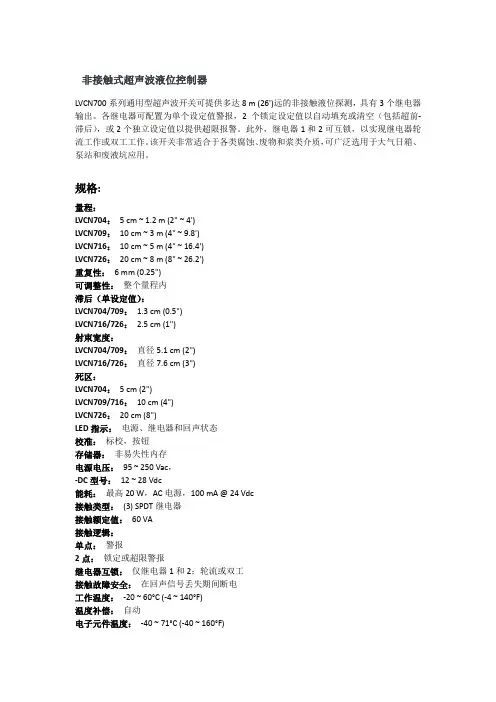

非接触式超声波液位控制器

LVCN700系列通用型超声波开关可提供多达8 m (26')远的非接触液位探测，具有3个继电器输出。各继电器可配置为单个设定值警报，2个锁定设定值以自动填充或清空（包括超前-滞后），或2个独立设定值以提供超限报警。此外，继电器1和2可互锁，以实现继电器轮流工作或双工工作。该开关非常适合于各类腐蚀、废物和浆类介质，可广泛选用于大气日箱、泵站和废液坑应用。

规格:

量程：

LVCN704： 5 cm ~ 1.2 m (2" ~ 4')

LVCN709： 10 cm ~ 3 m (4" ~ 9.8')

LVCN716： 10 cm ~ 5 m (4" ~ 16.4')

LVCN726： 20 cm ~ 8 m (8" ~ 26.2')

重复性： 6 mm (0.25")

可调整性： 整个量程内

滞后（单设定值）：

LVCN704/709： 1.3 cm (0.5")

LVCN716/726： 2.5 cm (1")

射束宽度：

LVCN704/709： 直径5.1 cm (2")

LVCN716/726： 直径7.6 cm (3")

死区：

LVCN704： 5 cm (2")

LVCN709/716： 10 cm (4")

LVCN726： 20 cm (8")

LED指示： 电源、继电器和回声状态

校准： 标校，按钮

存储器： 非易失性内存

电源电压： 95 ~ 250 Vac，

-DC型号： 12 ~ 28 Vdc

能耗： 最高20 W，AC电源，100 mA @ 24 Vdc

接触类型： (3) SPDT继电器

接触额定值： 60 VA

接触逻辑：

单点： 警报

2点： 锁定或超限警报

继电器互锁： 仅继电器1和2；轮流或双工

接触故障安全： 在回声信号丢失期间断电

工作温度： -20 ~ 60°C (-4 ~ 140°F)

温度补偿： 自动

电子元件温度： -40 ~ 71°C (-40 ~ 160°F) 压力： 30 psi (2 bar) @ 25°C，在25°C以上时每°C下降1.667 psi(0.113 bar)

外贴式超声波液位开关工作原理

1.概述

外贴式超声波液位开关是一种常用于工业领域的液位检测设备，其工作原理基于超声波技术。本文将详细介绍外贴式超声波液位开关的工作原理，包括其结构组成、工作原理、应用范围等方面的内容，希望能够帮助读者更好地了解这一技术。

2.外贴式超声波液位开关的结构组成

外贴式超声波液位开关通常由超声波探头、发射器、接收器、控制电路等部分组成。其中超声波探头负责发射超声波信号并接收回波信号，发射器用来产生超声波信号，接收器用来接收回波信号，控制电路则负责处理信号并输出相应的液位信号。

3.外贴式超声波液位开关的工作原理

外贴式超声波液位开关利用超声波在不同介质中传播速度不同的特性，通过测量超声波的传播时间来确定液位高度。其工作原理可以分为以下几个步骤：

(1) 发射超声波信号：超声波液位开关首先由发射器产生超声波信号，然后通过超声波探头将信号传播至液体表面。

(2) 接收回波信号：超声波探头接收液体表面反射回来的超声波信号，接收到的回波信号受液位的影响会产生变化。

(3) 计算液位高度：控制电路根据接收到的回波信号的变化，计算出液体与超声波探头之间的距离，从而确定液位的高度。

(4) 输出液位信号：一旦液位超出预设范围，控制电路会输出相应的信号，用以实现液位的监测和控制。

4.外贴式超声波液位开关的应用范围

外贴式超声波液位开关广泛应用于石油化工、制药、食品加工、水处理等领域。在这些领域中，液位的准确监测对生产过程的稳定运行和安全生产起着至关重要的作用。外贴式超声波液位开关不仅能够实现对液位的实时监测，而且其无需直接接触液体的特性，使得其更加适用于各种液体介质的检测。

5.结论

外贴式超声波液位开关通过超声波技术实现了对液位的快速、准确监测，具有结构简单、使用方便、适用范围广等优点。文章通过介绍其结构组成、工作原理和应用范围等方面的内容，希望能帮助读者更好地了解外贴式超声波液位开关的工作原理，为其在实际应用中提供指导和参考。7. 外贴式超声波液位开关的优势

液位控制器的工作原理

液位控制器是一种广泛应用于工业生产过程中的自动化设备，其工作原理是通过检测液体的高度来控制液体的流入或流出，从而保持液体在特定范围内的稳定。

液位控制器的工作原理可以分为以下几个方面：

1. 传感器：液位控制器通常配备了液位传感器，根据不同的液体类型和具体应用需求，传感器的类型也会有所差异，包括浮子式、电容式、超声波式等。这些传感器会测量液体的高度，并将测量结果传输给控制器。

2. 控制器：液位控制器中的控制器是一个重要的部件，它通过接收传感器传输的液位信息进行处理和判断。当液位高度超过或低于某个设定值时，控制器会触发相应的控制动作，以调整液体的流入或流出。

3. 控制动作：液位控制器可根据具体应用需求进行不同的控制动作。例如，在液体过高时，控制器可以通过关闭进液阀门或打开排液阀门来减少液体的流入；在液体过低时，控制器可以通过打开进液阀门或关闭排液阀门来增加液体的流入。

4. 反馈机制：液位控制器通常会设置一个反馈机制，以确保控制动作的精确性和稳定性。通过不断监测液位的变化情况，控制器可以及时调整控制动作，并通过传感器进行反馈，以实现液位的准确控制。

除了以上的工作原理外，液位控制器还可以具备一些附加功能，以满足更复杂的控制需求，如报警功能、远程监控等。通过这些附加功能，操作人员可以及时获得相关的状态信息，并进行相应的处理。

总结起来，液位控制器通过传感器测量液体的高度，控制器对测量结果进行处理和判断，并触发相应的控制动作，以实现液位的准确控制。这种自动化设备广泛应用于工业生产过程中，为生产制造提供了便利和效率。
