超声波液位测量原理

超声波液位计工作原理

超声波液位计是一种常用的液位检测设备，它利用超声波的传播特性来实现对液体或固体物料的非接触式测量。超声波液位计主要由超声波发射器、接收器、信号处理器和显示器等部件组成，其工作原理如下：

1. 发射超声波。

超声波液位计首先通过超声波发射器发射一束超声波信号，这个信号会以一定的频率和速度在空气和液体之间传播。超声波的传播速度在空气和液体中会有所不同，这一点将在后续的测量中得到充分利用。

2. 超声波的传播。

当超声波信号遇到液体表面时，一部分超声波被液体表面反射回来，另一部分则穿过液体继续向下传播。接收器接收到反射回来的超声波信号，并将其转化为电信号。

3. 计算液位。

信号处理器会根据接收到的超声波信号计算出液体表面到传感器的距离，利用超声波在空气和液体中的传播速度差异来确定液位高度。这样，超声波液位计就能够准确地测量出液体的液位高度。

4. 显示液位。

最后，超声波液位计会将测得的液位高度信息显示在显示器上，供操作人员参考。有些超声波液位计还可以通过输出接口将数据传输给其他设备，实现远程监控和控制。 总的来说，超声波液位计利用超声波的传播特性，通过发射、接收、处理和显示等步骤，实现了对液体或固体物料的精确测量。它具有非接触式测量、高精度、稳定可靠等优点，广泛应用于化工、石油、食品、医药等行业的液位监测和控制中。

超声波液位计的工作原理相对简单，但在实际应用中需要注意避免干扰因素对测量结果的影响。例如，超声波在传播过程中会受到温度、压力、气泡、波纹等因素的影响，需要根据实际情况选择合适的安装位置和工作参数，以确保测量的准确性和稳定性。

总之，超声波液位计作为一种先进的液位检测设备，其工作原理简单而有效。通过合理的安装和使用，可以实现对液体或固体物料的准确、稳定的测量，为工业生产和安全管理提供重要的技术支持。

超声波液位计测量原理

一、引言

超声波液位计是一种非接触式的液位测量仪器，它利用超声波在空气和液体介质中传播速度不同的特性来测量液位高度。该技术广泛应用于化工、石油、食品等工业领域，具有测量范围广、精度高、稳定可靠等优点。

二、超声波液位计的基本构成和工作原理

超声波液位计主要由发射器、接收器、信号处理单元和显示单元四部分组成。其中发射器和接收器分别安装在容器壁上，通过信号处理单元将发射器发出的超声波信号转化为电信号，并经过滤波、放大等处理后送至显示单元进行显示。

超声波液位计的工作原理是利用超声波在空气和液体介质中传播速度不同的特性来测量液位高度。当发射器向容器内部发出一束频率为f1的超声波信号时，这束信号会穿过空气层并到达液面，部分能量被反射回来并被接收器接收到。由于在空气和液体介质中传播速度不同，因此反射回来的超声波信号会经过一定的时间延迟后才被接收器接收到。根据声波在介质中传播的速度公式v=fλ，其中v为声速，f为频率，λ为波长，可以计算出液位高度h。

三、超声波液位计的工作原理详解

1. 超声波发射器和接收器

超声波发射器和接收器是超声波液位计中最基本的部分。发射器主要由振动片、驱动电路等组成，其作用是将电信号转化为机械振动，并将振动能量传递给介质中的空气层。接收器主要由振动片、前置放大电路等组成，其作用是将反射回来的机械振动转化为电信号，并进行放大处理。

2. 超声波在空气和液体介质中传播

超声波是指频率高于20kHz的机械振动，在空气和液体介质中传播时具有不同的特性。在空气中传播时，由于空气密度小、弹性模量小，导致声速较低；而在液体介质中传播时，则由于液体密度大、弹性模量大，导致声速较高。因此，当超声波信号穿过空气层并到达液面时，其传播速度会发生变化。

3. 超声波在介质中的反射和衰减

当超声波信号到达液面后，部分能量会被反射回来，并在空气中传回到接收器处。由于超声波在介质中的传播存在一定的衰减现象，因此反射回来的超声波信号强度会比发射时要小。同时，在液体介质中存在着多次反射和折射现象，这些现象也会对超声波信号进行衰减和干扰。

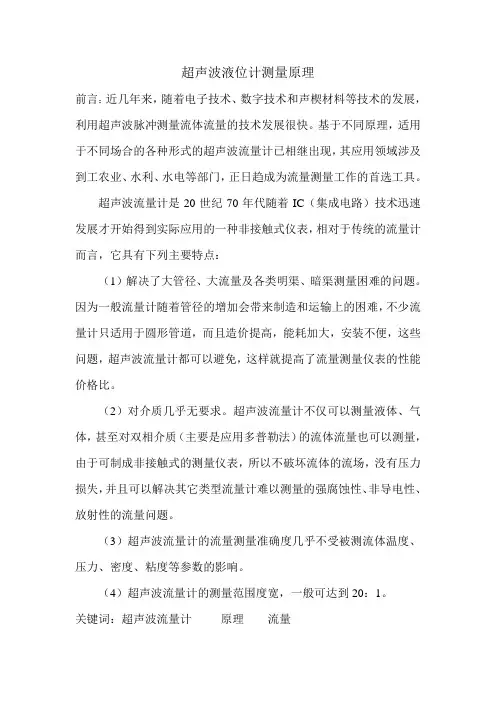

超声波液位计测量原理

前言：近几年来，随着电子技术、数字技术和声楔材料等技术的发展，利用超声波脉冲测量流体流量的技术发展很快。基于不同原理，适用于不同场合的各种形式的超声波流量计已相继出现，其应用领域涉及到工农业、水利、水电等部门，正日趋成为流量测量工作的首选工具。

超声波流量计是20世纪70年代随着IC（集成电路）技术迅速发展才开始得到实际应用的一种非接触式仪表，相对于传统的流量计而言，它具有下列主要特点：

（1）解决了大管径、大流量及各类明渠、暗渠测量困难的问题。因为一般流量计随着管径的增加会带来制造和运输上的困难，不少流量计只适用于圆形管道，而且造价提高，能耗加大，安装不便，这些问题，超声波流量计都可以避免，这样就提高了流量测量仪表的性能价格比。

（2）对介质几乎无要求。超声波流量计不仅可以测量液体、气体，甚至对双相介质（主要是应用多普勒法）的流体流量也可以测量，由于可制成非接触式的测量仪表，所以不破坏流体的流场，没有压力损失，并且可以解决其它类型流量计难以测量的强腐蚀性、非导电性、放射性的流量问题。

（3）超声波流量计的流量测量准确度几乎不受被测流体温度、压力、密度、粘度等参数的影响。

（4）超声波流量计的测量范围度宽，一般可达到20：1。

关键词：超声波流量计 原理 流量

一、超声波的基本性质

声波是一种传递信息的媒体，它与机械振动密切相关，可以由物体的撞击、运动所产生的机械振动以波的形式向外传播。根据振动所产生波的频率高低分为可闻声波、次声波和超声波，高于 20KHz的声波称为超声波。

超声波具有类似光线的一些物理性质：

(1)超声波的传播类似于光线，遵循几何光学的规律，具有反射、折射现象，也能聚焦，因此可以利用这些性质进行测量、定位、探伤和加工处理等。在传播中，超声波的速度与声波相同；

(2)超声波的波长很短，与发射器、接收器的几何尺寸相当，由发射器发射出来的超声波不向四面八方发散，而成为方向性很强的波束，波长愈短方向性愈强，因此超声用于探伤、水下探测，有很高的分辨能力，能分辨出非常微小的缺陷或物体；

黄河科技学院本科毕业设计任务书

信息工程 学院 电子与通信工程 系电子信息工程 专业 级 班

学号 学生 指导教师 王二萍

毕业设计题目 超声波液位测量系统的设计

毕业设计工作内容与基本要求

一、背景和意义

液位控制问题是工业过程中的一类常见问题，目前国内在液位自动控制方面缺少长期可靠的使用范例，还没有适用于液位测量和自动控制的定型产品。因此研究出一种超声波液位传感器很有必要。传统的液位测量绝大多数都是人工控制，造成了人力资源的浪费，同时安全性可靠性都不高，采用单片机实现液位测量即可避免这种情况的发生。

二、目标和任务

本设计目标是针对现有液位传感器的不足，开发一种大量程、精度高、带有标准工业控制输出接口的超声波液位传感器，建议采用单片机作为超声液位传感器的控制核心，能够简化控制电路设计；采用单一换能器进行超声波的发射和接收以降低装置成本；采用多级二阶有源滤波器以提高信噪比，进而能较大限度地提高对微弱回波信号的放大倍数。最后根据设计原理图焊接、调试。

三、途径和方法

1.从网络上查阅此领域最新研究成果，并查阅相关理论知识，利用单片机控制技术的相关知识整理出硬件设计方案；
