工程支模板方案

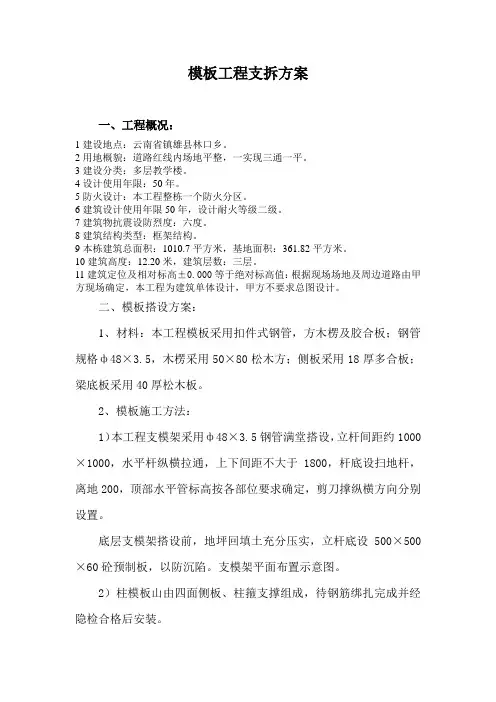

模板工程支拆方案

一、工程概况：

1建设地点：云南省镇雄县林口乡。

2用地概貌：道路红线内场地平整，一实现三通一平。

3建设分类：多层教学楼。

4设计使用年限：50年。

5防火设计：本工程整栋一个防火分区。

6建筑设计使用年限50年，设计耐火等级二级。

7建筑物抗震设防烈度：六度。

8建筑结构类型：框架结构。

9本栋建筑总面积：1010.7平方米，基地面积：361.82平方米。

10建筑高度：12.20米，建筑层数：三层。

11建筑定位及相对标高±0.000等于绝对标高值：根据现场场地及周边道路由甲方现场确定，本工程为建筑单体设计，甲方不要求总图设计。

二、模板搭设方案：

1、材料：本工程模板采用扣件式钢管，方木楞及胶合板；钢管规格ф48×3.5，木楞采用50×80松木方；侧板采用18厚多合板；梁底板采用40厚松木板。

2、模板施工方法：

1）本工程支模架采用ф48×3.5钢管满堂搭设，立杆间距约1000×1000，水平杆纵横拉通，上下间距不大于1800，杆底设扫地杆，离地200，顶部水平管标高按各部位要求确定，剪刀撑纵横方向分别设置。

底层支模架搭设前，地坪回填土充分压实，立杆底设500×500×60砼预制板，以防沉陷。支模架平面布置示意图。

2）柱模板山由四面侧板、柱箍支撑组成，待钢筋绑扎完成并经隐检合格后安装。 侧板采用18厚胶合板立档组成,立档采用50×80方木，间距应密布，以确保柱砼不变形。柱箍采用扣件式短钢管围制而成。柱箍上下间距按设计计算确定，下部加密为@500，上部可适当放宽。柱截面较大时，为防中间胀膜，截面中间可加1ф12拉模螺栓，以增加钢管箍的强度。

3）楼层模板；

楼层模板包括梁模板和平板模板，全部采用扣件式钢管支模架搭设。

A、梁模板由侧板、底板、不闻不问夹木、托木和支撑组成。梁底板采用40厚松木，侧板用18厚胶合板，施工时先反革搭支模架，采用ф48×3.5钢管立柱间距与平板跟通，横杆上下步距≯1800，底部设扫地杆。顶端水平横杆菌高度按梁底标高确定。要求标高正确，并用双扣件固定拧紧，以保证不发生滑移松动现象。水平横杆上铺50×80方木，水平间距250，梁底模板设在木板上，并在两侧安装后在梁底增设一道钢管支撑，杆顶水平糸杆顶在梁底木楞下，以增加支架承载能力。

第1篇

一、编制依据

1. 国家及地方有关建筑工程施工规范、标准及法律法规。

2. 工程设计文件及相关技术资料。

3. 施工现场实际情况。

二、工程概况

1. 工程名称：XXX项目

2. 工程地点：XXX

3. 工程规模：XXX

4. 结构形式：XXX

三、施工目标

1. 确保施工质量，达到设计要求。

2. 保障施工安全，预防安全事故的发生。

3. 优化施工进度，确保工程按时完成。

四、施工准备

1. 施工人员：组织专业施工队伍，进行技术培训和安全教育。

2. 施工材料：确保模板、支撑体系等材料符合设计要求，并进行质量检验。

3. 施工设备：配备必要的施工设备，如电焊机、切割机、吊车等。

4. 施工场地：清理施工场地，确保施工环境安全、整洁。

五、施工工艺

1. 模板施工

（1）模板选材：根据工程结构及设计要求，选择合适的模板材料，如钢模板、木模板等。

（2）模板制作：按照设计图纸，制作模板，确保尺寸准确、表面平整。 （3）模板安装：将模板安装到指定位置，确保模板固定牢固、无变形。

2. 支撑体系施工

（1）支撑材料：选用合格的支撑材料，如钢管、扣件等。

（2）支撑体系设计：根据工程结构及荷载要求，设计合理的支撑体系，确保稳定性。

（3）支撑体系安装：按照设计要求，安装支撑体系，确保支撑体系固定牢固、无变形。

3. 钢筋施工

（1）钢筋加工：按照设计图纸，加工钢筋，确保尺寸准确、质量合格。

（2）钢筋绑扎：按照设计要求，绑扎钢筋，确保钢筋位置准确、连接牢固。

六、施工安全措施

1. 施工人员必须佩戴安全帽、安全带等个人防护用品。

2. 施工现场设置安全警示标志，明确安全通道。

3. 定期检查模板、支撑体系等材料，确保其安全可靠。

4. 加强施工现场安全管理，预防高空坠落、物体打击等安全事故。

七、施工进度安排

1. 制定合理的施工进度计划，确保工程按时完成。

2. 优化施工工序，提高施工效率。

淮上人家二期地下室工程

模

板

工

程

施

工

方

案

编制单位： 江苏文通建设有限公司

编 制 人：

审 核 人：

审 批 人：

编制时间： 二0一三年四月十日

目 录

一、工程特点

二、各节点施工要求

三、模板加工及安装要求

四、拆模要求

五、成品保护

六、安全要点

本工程是由淮安市惠德隆房地产开发有限公司投资兴建，建筑面积为约7258㎡。 地下一层，高度3.9m，框剪结构。底板厚度为300mm，和500mm，。所有主体结构混凝土为C30，有防水要求的部位为C30P6。

一、工程特点

1、本工程为22#、23#楼主楼与地下室车库连为一体。基础为筏板基础和独立基础，底板厚度为300mm，500mm。独立基础最大厚度为2000mm；电梯井最大为3500mm，结构为框架剪力墙结构； 外侧墙板为300mm厚。

2、本工程基础采用砖砌胎模，胎膜采用24㎝厚砖；地下室底板以上的墙、梁、柱、平板多采用15厚多层木模板。

二、各节点施工要点

（一）基础阶段

1）底板、独立基础侧模MU10红砖M7.5水泥砂浆砌筑,厚度120（240）mm，每隔6m砌筑370mm墙垛，高度满足要求。

2）集水井和电梯井处内则埋置预先拼装好的箱盒，箱盒要有抗浮措施，为使拆模方便，侧模采用15厚多层板,50×100mm木方间距如图所示、在外侧向内穿拉接螺杆，与底板纵向主钢筋焊牢，必要时另加钢管作支撑进行加固。

电梯井和集水井节点图电梯井集水井C30砼50mm防水4mm厚SB20mm厚砂240mm厚原卵石层10mm厚C15素砼在底模上开5个直径为50mm的透气孔在底模上开5个直径为50mm的透气孔直径为12mm的钢筋与下部钢筋焊接直径为12mm的钢筋与下部钢筋焊接直径为12mm的钢筋与下部钢筋焊接50*100的木方间距300厚度为15mm的覆膜板直径为12mm的钢筋与下部钢筋焊接直径为12mm的钢筋与下部钢筋焊接50*100的木方间距300厚度为15mm的覆膜板重物压在上面重物压在上面50*100的木方间距60050*100的木方间距600

第1篇

一、工程概况

1. 工程名称：XX项目

2. 工程地点：XX市XX区XX路XX号

3. 工程规模：总建筑面积约XX万平方米，地上XX层，地下XX层

4. 施工单位：XX建设集团有限公司

5. 施工周期：XX个月

二、模板专项施工方案编制依据

1. 国家及地方有关模板工程的相关规范、标准和规定

2. 工程设计文件、施工图纸及施工组织设计

3. 施工现场实际情况及施工条件

4. 施工单位的技术能力和资源条件

三、模板体系选用原则

1. 模板体系应满足工程结构形式、施工进度和施工质量的要求。

2. 模板体系应具有良好的稳定性、可重复性和便于施工操作的特点。

3. 模板体系应经济合理，降低施工成本。

4. 模板体系应符合国家及地方有关模板工程的相关规范、标准和规定。

四、模板体系选用及配置

1. 模板体系选用

（1）模板材料：采用钢模板、木模板、竹模板等，根据工程实际情况及施工要求选择。

（2）模板连接件：采用螺栓、销钉、扣件等连接件，确保模板连接牢固。

（3）模板支撑系统：采用钢管、木方、竹片等支撑材料，确保模板体系的稳定性。

2. 模板配置 （1）模板数量：根据工程结构尺寸、施工进度和施工要求，合理配置模板数量。

（2）模板尺寸：根据工程结构尺寸、施工要求及模板材料特性，合理确定模板尺寸。

（3）模板连接方式：采用螺栓、销钉、扣件等连接方式，确保模板连接牢固。

五、模板施工工艺

1. 模板施工准备

（1）模板材料进场验收：对模板材料进行验收，确保其质量符合要求。

（2）模板施工方案编制：根据工程实际情况及施工要求，编制模板施工方案。

（3）模板施工人员培训：对模板施工人员进行技术培训，确保其掌握模板施工技能。

2. 模板安装工艺

（1）模板定位：根据施工图纸及施工要求，确定模板位置。

（2）模板支撑：根据模板位置，设置模板支撑系统，确保模板稳定性。

（3）模板连接：采用螺栓、销钉、扣件等连接方式，确保模板连接牢固。
