底座盖注射模具设计论文

  • 格式：doc
  • 大小：806.51 KB
  • 文档页数：32

- 1 -

摘 要

本课题主要是针对底座盖的模具设计,通过对塑件进行工艺的分析和比较,最终设计出一副注塑模。该课题从产品结构工艺性，具体模具结构出发，对模具的浇注系统、模具成型部分的结构、顶出系统、冷却系统、注塑机的选择及有关参数的校核、都有详细的设计，同时并简单的编制了模具的加工工艺。通过整个设计过程表明该模具能够达到此塑件所要求的加工工艺。根据题目设计的主要任务是底座盖注塑模具的设计。也就是设计一副注塑模具来生产底座盖塑件产品，以实现自动化提高产量。针对底座盖的具体结构，该模具是侧浇口的单分型面注射模具。通过模具设计表明该模具能达到外壳的质量和加工工艺要求。

关键词:底座盖、注塑模具

Abstract

This topic is mainly aimed at base of mould design, through the cover

of plastic parts process analysis and comparison, the final design out

a pair of injection mold. This topic from the product structure, mould

technology, the mould structure of its molding part gating system, the

structure, the injection system, cooling system, the selection and

parameters of the test, a detailed design, and simple preparation of the

mould processing. Through the whole design process shows that the mold

can reach the requirements of plastics processing. According to the topic

design is the main task of the cover design of injection mold base. Also

is a pair of injection mold design to production base plastic cover, so

as to realize the automation products to increase production. According

to the concrete structure, base covered the mould is the single side runner

injection mold parting surface. Through the mould design shows that the

quality of the shell mould can achieve and processing requirements.

- 2 -

Keyword：base、injection mold

目录

摘 要........................................................... - 1 -

Abstract........................................................ - 1 -

第一章 绪论..................................................... - 4 -

1．1 我国模具行业前景 ....................................... - 4 -

1．2 注塑模技术简介 ......................................... - 4 -

第二章 塑件工艺性分析.............................. 错误！未定义书签。

2．1 底座盖造型 ................................ 错误！未定义书签。

2．2 塑件的结构和尺寸精度及表面质量分析 ........ 错误！未定义书签。

2.2.1 结构分析.............................. 错误！未定义书签。

2.2.2 尺寸精度分析.......................... 错误！未定义书签。

2.2.3 表面质量分析.......................... 错误！未定义书签。

2．3 底座盖材料选用及特性 ................................... - 6 -

2.3.1 PC材料工艺性 ...................................... - 7 -

2.3.2 注塑工艺分析....................................... - 7 -

2．4 注射成型原理及工艺特性 ................................. - 7 -

2．5 分析塑件的结构工艺性 ................................... - 7 -

2．6 工艺性分析 ............................................. - 8 -

2．7 注射机的选择 ........................................... - 8 -

第三章 塑料制件在模具中的位置与浇注系统的设计................... - 9 -

3．1 型腔数目的确定 ......................................... - 9 -

3．2 型腔的分布 ............................................. - 9 -

3．3 分型面的选择 .......................................... - 10 -

3．4 普通浇注系统的设计 .................................... - 11 -

3.4.1 普通浇注系统的组成及设计原则...................... - 11 -

3.4.2 主流道的设计...................................... - 12 -

3.4.3 浇口的设计........................................ - 13 -

3.4.4 排气系统的设计.................................... - 14 -

第四章 成型零部件的结构设计.................................... - 15 -

4．1 凹模的结构设计 ........................................ - 15 -

4．2 型芯结构的设计 ........................................ - 16 -

- 3 - 4．3 成型零部件的工作尺寸的计算 ............................ - 16 -

4.3.1 计算成型零部件工作尺寸要考虑的因素................ - 17 -

4.3.2 型腔和型芯相关尺寸的计算.......................... - 18 -

第五章 结构零部件的设计........................................ - 22 -

5．1 注射模架的选择 ........................................ - 22 -

5．2 合模导向机构的设计 .................................... - 22 -

5.2.1 导柱导向机构设计要点.............................. - 22 -

5.2.2 导柱的设计........................................ - 23 -

5.2.3 导套的结构设计.................................... - 23 -

第六章 推出机构的设计.......................................... - 25 -

6．1 推出机构设计原则 ...................................... - 25 -

6．2 推出机构的选择 ........................................ - 25 -

6．3 推出力的计算 .......................................... - 26 -

6．4 推杆的设计 ............................................ - 26 -

6．5 推出机构工作原理图 .................................... - 27 -

第七章 加热、冷却系统的设计................................... - 28 -

7．1 冷却回路的尺寸确定 .................................... - 28 -

7．2 冷却回路的布置 ........................................ - 28 -

第八章 主要尺寸的校核.......................................... - 30 -

8．1 模具厚度的校核 ........................................ - 30 -

8．2 开模行程的校核 ........................................ - 30 -

8．3注射模具的工作原理装配图............................... - 30 -

参考文献....................................................... - 32 -

致谢........................................................... - 32 -

合集下载

鼠标上盖注射模具设计

鼠标上盖注射模具设计

鼠标上盖注射模具设计

鼠标作为计算机输入设备之一，是目前电脑使用最多的配件之一。鼠标的设计一直以来都是注重人性化和美观性的，为了达到这一标准，制造商们不断进行改进和创新。鼠标上盖注射模具设计就是其中的一种方式。

鼠标上盖注射模具设计是指将鼠标的外壳扣盖和鼠标底座通过注塑成型技术连接起来的过程。在此过程中，注射模具的设计起到至关重要的作用。注射模具需要精确地模拟出鼠标外壳的形状，并通过精湛的工艺将鼠标外壳与鼠标底座紧密连接起来。

在鼠标的外观设计方面，可以考虑一些潮流元素，例如抛光处理、流线型造型等。同时还应该注重人性化设计，即符合人体工学原理，使用起来更舒适自然。除此之外，还可以在鼠标表面增加防滑纹理等细节设计，提升产品质感和使用舒适度。

在鼠标上盖注射模具设计中，还需要考虑到注塑工艺，以保证制作出的鼠标外壳与内部结构的贴合度和接口的稳定性。在模具的设计中，需要准确计算鼠标外壳的大小、厚度和重量等参数，并精确绘制注塑模具图纸，使得制造出的注塑模具完美地符合这些要求。

关于鼠标上盖注射模具的制作工艺，首先需要做的是进行模具设计和制造，接着是塑料颗粒的选取和准备，然后是加热和熔化塑料颗粒，将其喷射到模具中并进行冷却、硬化，最后将鼠标外壳与底座进行组装。需要注意的是，每个生产环节都必须严格控制质量，以确保制造出的鼠标外壳符合各项标准和要求。

总之，鼠标上盖注射模具设计的重要性不可忽视。注射模具的设计和制造对于鼠标的整体质量和使用效果起到了至关重要的作用。只有在精湛的设计和制造工艺的基础上，才能生产出外观精美、舒适自然、使用稳定的高品质鼠标产品。

底座注射模设计

底座注射模设计

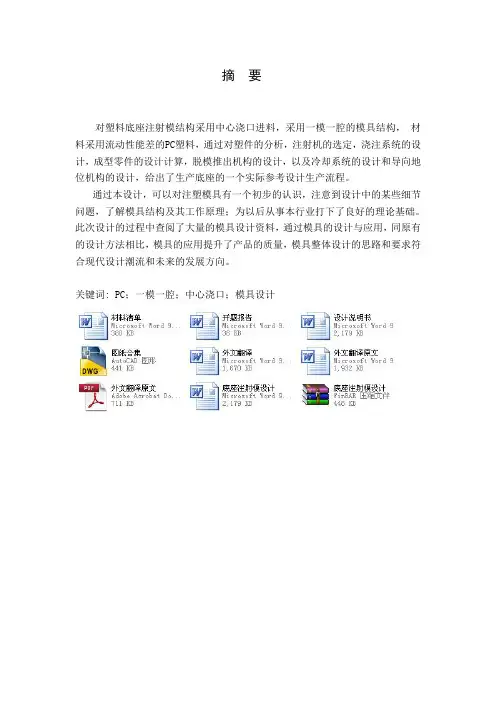

摘 要
