数字压力表工作原理

数显压力表说明书一、产品概述数显压力表是一种采用先进数字技术，能够精确测量压力并以数字形式显示测量结果的仪器。

它具有高精度、高稳定性、易于读取和操作等优点，广泛应用于工业生产、实验室、医疗设备等领域。

二、工作原理数显压力表的核心部件是压力传感器，它能够将压力信号转换为电信号。

这些电信号经过放大、滤波和模数转换等处理后，被微处理器计算和处理，并最终以数字形式显示在液晶屏幕上。

三、主要技术参数1、测量范围：根据不同型号，可覆盖从几个单位到数千个单位的压力范围。

2、精度等级：通常达到 01%、02%、05%等不同的精度级别。

3、显示分辨率：能够清晰显示到小数点后几位。

4、工作温度：在一定的温度范围内能够正常工作，确保测量精度。

5、电源：一般采用电池供电或外接电源。

四、产品特点1、数字显示直观清晰，读数方便准确，避免了指针式压力表的读数误差。

2、高精度测量，能够满足各种对压力测量精度要求较高的场合。

3、具有自动关机功能，节省电量，延长电池使用寿命。

4、具备压力单位切换功能，可在不同压力单位之间自由切换，如帕斯卡（Pa）、千帕（kPa）、兆帕（MPa）、巴（bar）、磅力/平方英寸（psi）等。

5、可记录和存储测量数据，方便后续分析和处理。

五、产品外观及部件说明1、显示屏：用于显示压力测量值、单位、电池电量等信息。

2、按键：用于设置参数、切换单位、查看历史数据等操作。

3、压力接口：用于连接被测压力源。

4、电池仓：用于安装电池。

六、安装与连接1、选择合适的安装位置，确保压力表能够稳定安装，并且便于观察和操作。

2、在连接被测压力源之前，确保压力接口清洁，无杂物和污垢。

3、使用合适的连接管件和密封件，将压力表与压力源紧密连接，防止泄漏。

七、操作指南1、开机：按下电源键，仪表开机，显示屏显示当前压力测量值。

2、单位切换：通过按键操作，选择所需的压力单位。

3、数据存储与查看：在测量过程中，可按下存储键保存当前测量数据，通过特定按键操作可查看历史存储数据。

压力表认识和使用方法压力表是一种常用的测试仪器，用于测量液体或气体中的压力。

它广泛应用于工业生产、科学研究和日常生活中。

本文将介绍压力表的基本原理、使用方法和注意事项。

一、压力表的基本原理压力是指单位面积上的力的大小，通常用帕斯卡（Pa）或其它单位来表示。

压力表通过测量介质对测压元件的压力作用力，转换成对应的压力值，并通过指针或数字显示出来。

压力表的主要组成部分包括测压元件、传感器、指针、刻度盘等。

其中，测压元件是实现压力测量的核心部件，常见的测压元件有弹簧管、压电晶体、电阻应变片等。

二、压力表的使用方法1. 预备工作：在使用压力表之前，需要先检查压力表的外观是否完好，确认刻度盘是否清晰可见。

同时，还需要检查压力表的测量范围是否符合实际需求。

2. 连接压力表：将压力表与待测介质连接，通常可以采用螺纹连接或法兰连接等方式。

在连接过程中，需要确保连接口的密封性，避免泄漏。

3. 校准压力表：在使用压力表之前，应进行校准。

校准压力表的方法有多种，可以使用标准压力表进行对比校准，或者使用已知压力的介质进行校准。

4. 测量压力：校准完成后，可以开始测量压力了。

通常，需要将被测介质的压力温度和压力值调整到稳定状态后，再进行测量。

5. 读取压力值：根据压力表的显示方式，可以通过指针或数字显示来读取压力值。

在读取压力值时，应注意读取精度，避免读错或误差过大。

三、压力表的注意事项1. 避免过载：在使用压力表时，应注意不要超过其额定测量范围。

过载可能会导致压力表损坏或测量结果不准确。

2. 防止震动：压力表对震动比较敏感，因此在测量过程中应尽量避免外界震动的干扰，以免影响测量结果。

3. 定期校准：由于使用环境和时间的关系，压力表的测量精度可能会发生变化。

因此，建议定期进行校准，以确保测量结果的准确性。

4. 保持清洁：压力表应保持清洁干净，避免污物或灰尘进入压力表内部，影响测量的准确性。

5. 适当保养：对于长期不使用的压力表，应储存在干燥、通风的环境中，避免受潮或受到其他损坏。

数字显示压力表说明书
摘要：
1.数字显示压力表的简介
2.数字显示压力表的工作原理
3.数字显示压力表的使用方法
4.数字显示压力表的维护与保养
5.数字显示压力表的说明书概述
正文：
【数字显示压力表的简介】
数字显示压力表是一种能够将压力信号转化为数字信号显示在显示器上的测量仪器。

它具有高精度、高稳定性、易于读数等优点，被广泛应用于各种工业生产场景中，如石油、化工、冶金等行业。

【数字显示压力表的工作原理】
数字显示压力表的工作原理主要是通过传感器将压力信号转化为电信号，然后通过处理器对电信号进行处理并在显示器上显示出来。

传感器通常采用应变片式传感器或半导体传感器，它们能够将受到的压力转化为电信号。

处理器则负责对电信号进行放大、滤波、模数转换等处理，使得显示器能够显示出准确的压力值。

【数字显示压力表的使用方法】
在使用数字显示压力表之前，需要先检查压力表的表头和传感器是否完好，并确保它们是否已经正确连接。

然后，打开压力表的电源，并调整它的零
点。

在测量压力时，需要将压力表的传感器连接到被测压力的管道上，并等待压力表显示稳定后再读取压力值。

【数字显示压力表的维护与保养】
为了保证数字显示压力表的测量精度和稳定性，需要定期对它进行维护和保养。

具体来说，需要定期更换电池，定期清洁显示器和传感器，以及定期校验压力表的零点和量程。

【数字显示压力表的说明书概述】
数字显示压力表的说明书是一本包含了压力表的简介、工作原理、使用方法、维护与保养、故障排除等内容的手册。

通过阅读说明书，用户可以了解压力表的基本信息，掌握它的使用方法，以及了解如何维护和保养它。

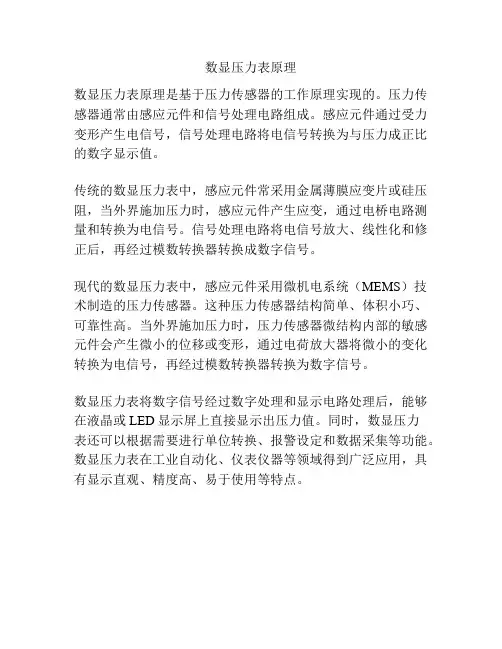

数显压力表原理
数显压力表原理是基于压力传感器的工作原理实现的。

压力传感器通常由感应元件和信号处理电路组成。

感应元件通过受力变形产生电信号，信号处理电路将电信号转换为与压力成正比的数字显示值。

传统的数显压力表中，感应元件常采用金属薄膜应变片或硅压阻，当外界施加压力时，感应元件产生应变，通过电桥电路测量和转换为电信号。

信号处理电路将电信号放大、线性化和修正后，再经过模数转换器转换成数字信号。

现代的数显压力表中，感应元件采用微机电系统（MEMS）技术制造的压力传感器。

这种压力传感器结构简单、体积小巧、可靠性高。

当外界施加压力时，压力传感器微结构内部的敏感元件会产生微小的位移或变形，通过电荷放大器将微小的变化转换为电信号，再经过模数转换器转换为数字信号。

数显压力表将数字信号经过数字处理和显示电路处理后，能够在液晶或LED显示屏上直接显示出压力值。

同时，数显压力
表还可以根据需要进行单位转换、报警设定和数据采集等功能。

数显压力表在工业自动化、仪表仪器等领域得到广泛应用，具有显示直观、精度高、易于使用等特点。

压力表的工作原理压力表是一种用于测量压力的仪器。

它广泛应用于工业、医疗、航空航天等领域，是现代化生产和科学研究中不可或缺的重要工具。

本文将介绍压力表的工作原理，包括压力的定义、压力表的分类、压力表的结构和工作原理等方面。

一、压力的定义压力是指物体在单位面积上受到的力。

在工业和科学研究中，常用的单位是帕斯卡（Pa），1Pa等于1牛/平方米。

此外，常用的单位还有千帕（kPa）、兆帕（MPa）等。

二、压力表的分类压力表按照测量原理可以分为机械式压力表和电子式压力表两种。

机械式压力表主要是利用弹簧、膜片等材料的变形量来反映被测压力的大小，而电子式压力表则是利用半导体传感器、压电传感器等电子元件来测量压力。

三、压力表的结构和工作原理1.机械式压力表的结构和工作原理机械式压力表主要由表壳、指针、弹簧、齿轮、螺旋弹簧、连接管等组成。

其中弹簧是机械式压力表的核心部件，它能够根据外力的作用发生变形，从而使指针转动。

机械式压力表的工作原理是利用弹簧的变形量来反映被测压力的大小。

当被测压力作用在连接管上时，管内的压力将传递到弹簧上，弹簧因此发生变形。

弹簧的变形量与被测压力成正比，弹簧的变形量越大，指针的指示值就越大。

通过螺旋弹簧和齿轮的传动，使指针能够指示出被测压力的大小。

2.电子式压力表的结构和工作原理电子式压力表主要由压力传感器、放大器、数字显示器等组成。

压力传感器是电子式压力表的核心部件，它能够将被测压力转化为电信号。

放大器将传感器输出的微小电信号放大，数字显示器能够将被测压力的数值直接显示出来。

电子式压力表的工作原理是利用压力传感器将被测压力转化为电信号。

当被测压力作用在传感器上时，传感器内部的应变片发生变形，从而改变了电阻值。

这个电阻值的变化被放大器放大，并通过数字显示器显示出来。

由于电子式压力表的测量精度更高，所以在一些要求较高的场合，如医疗、航空航天等领域，电子式压力表被广泛应用。

四、压力表的维护压力表在使用过程中，需要注意以下几点：1.避免超量测量：压力表的量程是有限的，超过量程测量会导致表盘指针跳动，甚至损坏压力表。

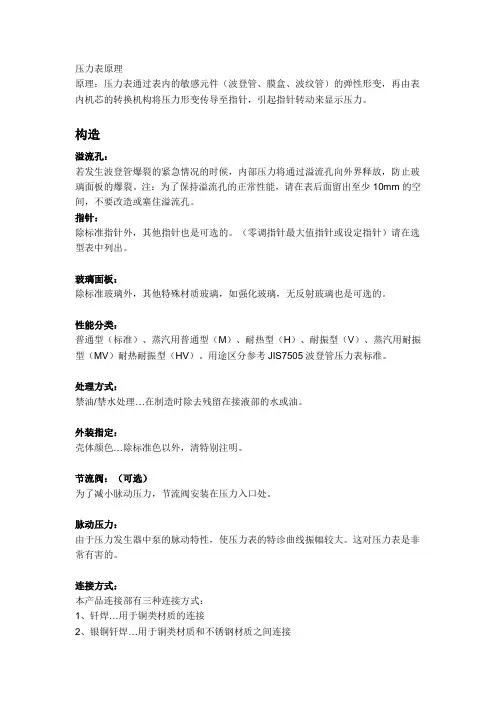

压力表原理原理：压力表通过表内的敏感元件（波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。

构造溢流孔：若发生波登管爆裂的紧急情况的时候，内部压力将通过溢流孔向外界释放，防止玻璃面板的爆裂。

注：为了保持溢流孔的正常性能，请在表后面留出至少10mm的空间，不要改造或塞住溢流孔。

指针：除标准指针外，其他指针也是可选的。

（零调指针最大值指针或设定指针）请在选型表中列出。

玻璃面板：除标准玻璃外，其他特殊材质玻璃，如强化玻璃，无反射玻璃也是可选的。

性能分类：普通型（标准）、蒸汽用普通型（M）、耐热型（H）、耐振型（V）、蒸汽用耐振型（MV）耐热耐振型（HV）。

用途区分参考JIS7505波登管压力表标准。

处理方式：禁油/禁水处理…在制造时除去残留在接液部的水或油。

外装指定：壳体颜色…除标准色以外，清特别注明。

节流阀：（可选）为了减小脉动压力，节流阀安装在压力入口处。

脉动压力：由于压力发生器中泵的脉动特性，使压力表的特诊曲线振幅较大。

这对压力表是非常有害的。

连接方式：本产品连接部有三种连接方式：1、钎焊…用于铜类材质的连接2、银铜钎焊…用于铜类材质和不锈钢材质之间连接3、TIG焊接…用于不锈钢材质之间连接压力的表示方法压力有两种表示方法：一种是以绝对真空作为基准所表示的压力，称为绝对压力；另一种是以大气压力作为基准所表示的压力，称为相对压力。

由于大多数测压仪表所测得的压力都是相对压力，故相对压力也称表压力。

当绝对压力小于大气压力时，可用容器内的绝对压力不足一个大气压的数值来表示。

称为”真空度”。

它们的关系如下：绝对压力=大气压力+相对压力真空度=大气压力—绝对压力我国法定的压力单位为Pa（N/㎡），称为帕斯卡，简称帕。

由于此单位太小，因此常采用它的106倍单位MPa（兆帕）。

弹性敏感元件：波登管、波纹管、隔膜波登管压力表波登管敏感元件是弯成圆形，截面积显椭圆形的弹性C形管。

压力表那些事儿：种类多，原理妙，一文带你全搞懂！说起压力表，大家伙儿可能都不陌生，家里用的自来水龙头旁边，工厂里的机器设备上，经常能瞅见它的身影。

这压力表啊，就像是咱们的眼睛，能告诉咱们压力是大了还是小了，重要着呢！今天，咱们就来聊聊压力表的那些事儿，说说它都有哪些种类，又是咋工作的。

压力表的种类：五花八门，各显神通压力表啊，种类繁多，就跟咱们家里的锅碗瓢盆一样，各有各的用处。

指针式压力表：这是最常见的一种了，就像咱们以前用的老式挂钟，里头有个指针在转来转去。

指针指着哪儿，就代表现在的压力是多少。

简单、直观，一看就懂。

数字式压力表：这个就更高级了，直接显示数字，就跟手机屏幕似的。

读数那叫一个精准，特别适合需要精确测量压力的场合。

差压表：这个压力表有点特别，它不光能测一个地儿的压力，还能比较两个地儿之间的压力差。

就像咱们比较两个苹果哪个更甜一样，差压表就是用来比较两个地方的压力哪个更大的。

特种压力表：还有一些压力表是专门为了特殊环境设计的，比如高温、高压、腐蚀性强的地方。

这些压力表啊，就像是穿上了防弹衣的特种兵，能在恶劣环境下继续工作。

工作原理：别看它简单，里头学问大着呢压力表之所以能工作，全靠里头的几个关键部件：弹簧管、齿轮传动机构、指针和表盘。

弹簧管：这是压力表的心脏。

当压力变化时，弹簧管会变形，就像咱们吹气球一样，气球越大，里头的气就越多，压力也就越大。

弹簧管变形后，就会带动其他部件动起来。

齿轮传动机构：弹簧管变形后，会通过一个齿轮传动机构把力量传递给指针。

这个机构就像咱们骑的自行车链条一样，能把力量从一个地方传到另一个地方。

指针和表盘：最后啊，指针就会在表盘上转动，指示出现在的压力值。

表盘上的刻度就像咱们量体温的温度计一样，能告诉咱们压力是多少。

总之啊，压力表虽然看着简单，但里头的学问可不少。

它就像咱们生活中的小助手一样，时刻提醒咱们注意压力的变化，保证咱们的安全和设备的正常运行。

希望这篇文章能让大家对压力表有个更清晰的认识！。

数字压力表工作原理
数字压力表是一种用于测量物体表面压力的工具，其工作原理基于弹性物体变形的规律以及应变传感器的原理。

数字压力表内部通常由一个弹性元件，例如弹性膜或弹簧，用于承受外界施加在物体表面上的压力。

当物体受到压力作用时，弹性元件会发生变形。

变形程度与施加的压力大小成正比。

数字压力表还配备了应变传感器，用于测量弹性元件的变形。

应变传感器通常使用电阻、电容或电感等材料制成，当弹性元件变形时，传感器内部的电阻、电容或电感值会发生相应的变化。

这个变化可以被数字压力表内部的传感电路接收和转换成压力值。

数字压力表还会配备一个转换器，用于将传感器的电信号转换成数字信号，进而以数字形式显示压力值。

转换器通常采用模数转换器（ADC）来完成这一过程。

ADC会将模拟电信号转
换成数字信号，并通过数字处理器进行处理，最终以数字显示的形式输出压力值。

由于数字压力表使用了高精度的传感器和精确的转换器，因此通常具有较高的准确度和稳定性。

在应用领域中，数字压力表被广泛用于工业自动化、科学研究以及其他需要准确测量压力的场合。

集传感技术、电子技术、微机技术为一体的新型智能化、多功能的测量仪表。

它既可以满足工业现场的压力测量，又可以在实验室作标准表使用。

数字压力表按结构可分为整体式和分离式。

现场用的大多是整体式的，即传感、转换、显示是一体的，安装在一个表壳中：分离式的大多用于实验室作标准表使用，其传感器通过缆线与主机相连、其余元件全安装在主机箱中。

数字压力表工作原理如图所示。

被测介质压力作用于传感器的感压膜片，传感器将感应的电信号经放大、A/D转换，送CPU进行处理，然后以模拟量或数字量输出，从而实现压力显示、控制、变送的目的；微处理器可对仪表的零点漂移、温度漂移、非线性等进行自动补偿，以确保仪表使用条件内的高精度。

数字压力表中使用的压力传感器品种较多，常用的有：压阻式、电阻应变式、陶瓷、扩散硅、蓝宝石等压力传感器。

这些传感器大多是用电桥的测量原理，把压力信号转换为电压信号来进行处理。

现以电阻应变式传感器为例，对电桥测量电路作一介绍。

电阻应变式传感器采用铜合金或钢合金管的椭圆形截面，其腔内充满被测压力介质，并沿着管或横截面四周均匀粘贴4-8片应变片，组成一个电桥，如图所示，图中R1-R4为应变片。

在电桥中增加了温度补偿电位器RT、调零电位器R0。

无压力时电桥的输出电压为零，当其腔内受到压力作用时，椭圆形截面发生变化，使电阻应变片的阻值发生变化，电桥便有不平衡电压输出，这样就得到了与压力成正比的电压信号。

数字压力表可分为内置压力模块和外置压力模块两种结构形式。

内置压力模块的测量精度可达0.05%FS，但其测量的压力量程通常不超过600kPa外置压力模块的测量精度达0.1%FS，其测量的压力量程可达60MPa。

有的还采用特殊电路实现仪表与压力模块、仪表与微机的通信。

精密数字压力表在配用高精度压力传感器的同时，使用微处理器对仪表零点漂移、温度漂移、非线性等进行自动补偿，确保仪表使用条件内的高精确度；精密数字压力表可作为使用，用来校验和检定普通压力表、压力变送器。

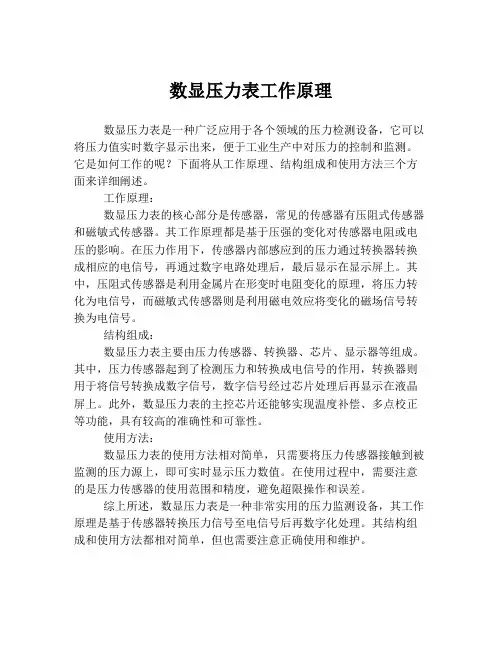

数显压力表工作原理
数显压力表是一种广泛应用于各个领域的压力检测设备，它可以将压力值实时数字显示出来，便于工业生产中对压力的控制和监测。

它是如何工作的呢？下面将从工作原理、结构组成和使用方法三个方面来详细阐述。

工作原理：
数显压力表的核心部分是传感器，常见的传感器有压阻式传感器和磁敏式传感器。

其工作原理都是基于压强的变化对传感器电阻或电压的影响。

在压力作用下，传感器内部感应到的压力通过转换器转换成相应的电信号，再通过数字电路处理后，最后显示在显示屏上。

其中，压阻式传感器是利用金属片在形变时电阻变化的原理，将压力转化为电信号，而磁敏式传感器则是利用磁电效应将变化的磁场信号转换为电信号。

结构组成：
数显压力表主要由压力传感器、转换器、芯片、显示器等组成。

其中，压力传感器起到了检测压力和转换成电信号的作用，转换器则用于将信号转换成数字信号，数字信号经过芯片处理后再显示在液晶屏上。

此外，数显压力表的主控芯片还能够实现温度补偿、多点校正等功能，具有较高的准确性和可靠性。

使用方法：
数显压力表的使用方法相对简单，只需要将压力传感器接触到被监测的压力源上，即可实时显示压力数值。

在使用过程中，需要注意的是压力传感器的使用范围和精度，避免超限操作和误差。

综上所述，数显压力表是一种非常实用的压力监测设备，其工作原理是基于传感器转换压力信号至电信号后再数字化处理。

其结构组成和使用方法都相对简单，但也需要注意正确使用和维护。

数字压力计检定规程1 围本规程适用于（-0.1～250）MPa的数字压力计（以下简称压力计）的首次检定、后续检定和使用中检验。

2 概述数字压力计是采用数字显示被测压力量值的压力计，可用于测量表压、差压和绝压。

其工作原理如图1所示，被测压力经传压介质作用于压力传感器上，压力传感器输出相应的电信号或数字信号，由信号处理单元处理后在显示器上直接显示出被测压力的量值。

图1 数字压力计工作原理压力计按结构可分为整体型和分离型。

压力计按功能可分为单功能型和多功能型；a）单功能型压力计只具有测量压力的功能；b）多功能型压力计除具有测量压力的功能外，还具有测量非压力参数的附加功能（如电压、电流等）。

3 计量性能要求3.1 最大允许误差压力计的准确度等级与最大允许误差见表1。

表1 准确度等级与最大允许误差3.2 回程误差压力计的回程误差不得大于最大允许误差的绝对值。

3.3零位漂移压力计（不含绝压压力计）的零位漂移在1h不得大于最大允许误差绝对值的1/2。

3.4稳定性准确度等级为0.05级及以上的压力计，相邻两个检定周期之间的示值变化量不得大于最大允许误差的绝对值。

3.5 静压零位误差差压计的静压零位误差取最大允许误差的绝对值。

3.6 附加功能压力计非压力参数附加功能的计量性能，以制造单位提供的技术文件为准。

4 通用技术要求4.1 外观4.1.1 新制造的压力计的结构应坚固，外露件的镀层、涂层应光洁，不应有剥脱、划痕。

开关、旋（按）钮等功能键及接（插）件应完好牢固。

使用中和修理后的压力计不应有影响其计量性能的缺损。

4.1.2 压力计的铭牌上或适当位置上应标明产品名称、型号、规格、测量围、准确度等级、制造单位（商标）、出厂编号、制造年月、制造计量器具许可证的标记（编号）等信息，并清晰可辨。

4.1.3用于差压测量的压力计压力输入端口处应有高压（H）、低压（L）的标志。

4.1.4 用于绝压测量的压力计应有绝压的标志或符号。

数显压力表的工作原理数显压力表是一种常见的压力测量仪器，在工业生产和实验室中广泛应用。

它可以测量各种介质中的压力，并将测量结果以数字形式显示出来。

本文将介绍数显压力表的工作原理，包括其结构组成、工作原理和适用范围等方面。

结构组成数显压力表由压力传感器、信号调理电路、显示电路等部分组成。

压力传感器压力传感器是数显压力表最核心的部分，它将被测介质中的压力转化为电信号。

压力传感器的结构形式可以分为压电型、电阻式、毫微型等多种形式。

压电型传感器是目前应用最广泛的一种传感器，它的基本原理是压电效应。

当承受压力的表面发生变形时，会在表面产生电荷，这种电荷是与外部压力成正比的。

通过压电传感器的一系列传递、转化和放大等电路后，即可输出与被测介质压力成比例的电压信号。

信号调理电路信号调理电路是数显压力表中的另一个重要组成部分，它的主要作用是将压力传感器输出的弱电信号放大、滤波和稳定化，以使其能够被准确、稳定地显示出来。

信号调理电路通常由前级放大器、滤波器、采样电路、电压比较器和数字电路等部分组成。

显示电路显示电路是数显压力表最外层的部分，它的作用是将压力传感器和信号调理电路处理出的电信号以数字形式显示出来。

目前数显压力表中常见的数字显示形式有LED数码管和液晶数码显示屏等。

工作原理数显压力表的工作原理可以分为采集、转换和显示三个部分。

采集数显压力表通过压力传感器采集被测介质中的压力信号，并将其转化为电信号。

采集时需要注意传感器的选择和安装位置，一般应选择与被测介质相适应的传感器，并将其安装在能够保证测量准确度的位置上。

转换采集到的压力信号经过信号调理电路的处理后，被转化为数字信号，并经过比较、存储和解码等一系列操作，转换为可能直接显示的数字。

显示数字信号最终以数字形式显示在LED数码管或液晶数码显示屏上。

显示电路的设计应考虑多种限制因素，如显示的范围、显示精度和反应速度等。

适用范围数显压力表广泛用于各种工业和实验室中的压力测量中，如：液压系统、气压系统、燃气系统、水力系统、制药生产、人体生理等。

压力表的工作原理压力表是一种用于测量液体或气体压力的仪器，它在工业生产、科学实验和日常生活中都有着广泛的应用。

压力表的工作原理是通过一定的物理原理来实现的，下面我们将详细介绍压力表的工作原理。

首先，压力表的核心部件是弹簧管或者膜片。

当被测压力作用在弹簧管或膜片上时，它们会产生形变。

这种形变会通过机械连接或者电子传感器转化为测量信号。

弹簧管或膜片的形变量与被测压力成正比，因此可以通过测量形变量来确定被测压力的大小。

其次，压力表通常还会配备一个指针或者数字显示屏，用于直观地显示被测压力的数值。

指针式压力表的工作原理是利用弹簧管或膜片的形变来驱动指针的转动，从而指示被测压力的数值。

而数字显示式压力表则是通过将形变信号转化为电信号，并经过放大、滤波、数字处理等步骤后，通过数字显示屏显示出被测压力的数值。

另外，压力表的工作原理还与压力的测量方式有关。

常见的压力测量方式包括绝对压力、表压力和差压力。

绝对压力是相对于真空的压力值，表压力是相对于大气压的压力值，而差压力则是两个被测压力之间的压力差。

不同的压力测量方式需要采用不同的压力表，并且其工作原理也有所不同。

最后，压力表的工作原理还与其内部结构和工作环境有关。

在高温、低温、腐蚀性介质等特殊工况下，压力表需要采用相应的材料和结构设计，以保证其正常工作和长期稳定性。

总之，压力表的工作原理是基于弹簧管或膜片的形变来实现的，通过测量形变量来确定被测压力的大小，并通过指针或数字显示屏来直观显示压力数值。

不同的压力测量方式和工作环境会影响压力表的工作原理和设计结构，因此在选择和使用压力表时需要根据实际需求进行合理的选择和应用。

压力表工作原理压力表是一种测量压强的仪器。

它可以测量任何液体或气体的压力，也可以测量大气压力。

它可以用来检测压力波动，监测管道压力，检查设备性能，以及其他一些更复杂的工作。

压力表有多种类型，它们根据工作原理的不同而有不同的用途。

压力表的工作原理因型号不同而有所不同，不过它们都是建立在变动位移量与压力变化成正比原理基础之上的。

根据这个原理，当压力升高时，位移变量也随之增大，反之亦然，变化的大小在不同的压力表中有所不同。

基本工作原理大致如下：首先，有一个可以扩张或压缩的元件，并且它与所要测量的压力有关。

这种元件可以是一个膜片，例如橡胶膜片，它可以像肌肉一样发生变形；也可以是一个振动器，它可以把压力变成振动；或者还可以是一个流体控制器，它可以调节流量的大小，从而改变压力。

其次，这种可变元件可以被一个机械装置所操纵，这个装置可以把压力变化反馈给一个示波器或计算机。

示波器可以显示出压力变化的大小和方向，而计算机则可以把压力变化转化为数字和记录，便于进行分析和计算。

压力表通过上述原理得以实现，它具有精确度高，测量范围宽，响应速度快等特点，广泛应用于工业生产、科研和其他领域。

压力表的类型非常多，它们可以分为机械压力表和电子压力表两大类。

机械压力表是利用钢棒等金属元件随压力变化而加以变形，观察和测量变形量来读取压力变化大小的仪器。

电子压力表使用压力传感器来检测压力变化，并将检测到的信号发送到控制器，然后由控制器进行转换和记录。

总之，压力表是一种重要的测量压力的仪器，它能够检测压力波动，为设备工作的正常运行提供保证。

压力表的工作原理是信息变动位移量与压力变化成正比，它们可以分为机械压力表和电子压力表两大类，生产、科研和其他领域都有广泛的应用。

目次前言1. 概述2. 用途3. 工作原理4. 技术指标5. 使用操作6. 注意事项7. 附件前言衷心感谢贵单位使用我公司生产的Y-100S 系列精密数字压力表。

使用前敬请仔细阅读使用说明书，以期您在使用时得心应手。

Y-100S系列精密数字压力表是我厂根据多年生产经验及市场需求，经科研技术人员精心设表，软应件齐全，性能稳定可靠，使用广泛的又一系列产品。

为使您快速正确掌握该系列产品的使用方法，本使用说明书较详细地介绍了该系列产品的技术指标、用途、仪器的组成、使用操作、注意事项等。

使用前务请仔细阅读使用说明书，以期永久地保证该系列仪表的可靠性和稳定性。

1.1、Y-100S系列精密数字压力表为交直流两用的便携式仪表。

1.2、高性能的微处理器对仪表的各项性能及技术指标作连续修正，保证仪表长时间内宽温度范围内使用而不影响仪表的精度。

1.3、功耗低。

电池采用进口镍氢高能电池，保证仪表在长时间内工作。

1.4、恒流充电，具有电池电压的过充电、欠压自动关机及自动保护功能，保证电池不因过充电或欠压而损坏，电池使用寿命长。

1.5、微功耗的欠电压自动保护功能，保证仪表即使操作者因故而连续开机过长也不会因欠电压而损坏电池。

1.6、仪表量程功能丰富，一表多用。

1.7、软件内容丰富，操作简单、明了。

1.8、采用薄膜面板轻触开关，款式新颖，按键寿命长。

1.9、可直接在面板上操作调校满量程。

1.10、便携式金属外壳，抗干扰强，牢固耐冲击。

2、用途Y-100S精密数字压力表除可作较高准确度校正标准器（表）外，也可作为仪表使用，广泛用于冶金、石油、化工、电力、天然气、表量及科研等部门。

3、工作原理3.1、原理框图：压力信号运放 A/D CPU 显示稳压电压鉴别及保护稳压充电 220V AC 50Hz3.2、工作原理：Y-100S系列精密数字压力表是采用进口高精度压力传感器和24位高分辩率Y-100S精密数字压力陕西西仪测控技术有限责任公司充电单位开压力关校零前面板图示型号：量程：精度：编号：出厂日期：12V DC充电后面板图示A/D转换器，以单片机为核心的高精度压力测量和校验仪器，大大提高压力表精度。

jbt7392-2006《数字压力表》数字压力计是一种现代化的压力测量仪器，它通过使用数字技术来进行压力测量和显示。

相较于传统的机械式压力计，数字压力计具有更高的精确度、更便捷的操作以及更可靠的性能。

本文将详细介绍数字压力计的原理、应用领域以及优势。

数字压力计的测量原理基于压力传感器和微处理器的协同工作。

压力传感器负责将外部压力变化转化为电信号，然后传输给微处理器进行处理和计算，最后将结果显示在仪表的屏幕上。

常见的压力传感器有压阻式传感器、压电式传感器和电容式传感器等。

而微处理器则负责接收和处理压力传感器传来的电信号，经过一系列的计算和转换后，将结果以可视化的形式显示。

数字压力计主要应用于各种工业领域，如石油化工、制药、材料科学、食品加工等。

它可用于实时监测和控制生产过程中的压力变化，以确保生产的安全性和稳定性。

同时，数字压力计还可以配合电流变送器、数显调节器等设备，实现自动化控制和远程监测，大大提高了工作效率和生产质量。

数字压力计相对于传统的机械式压力计具有许多优势。

首先，数字压力计具有更高的精确度和稳定性。

传统的机械式压力计容易受到外界环境的影响或长时间使用而导致读数不准确，而数字压力计采用了先进的传感器技术和自动温度补偿功能，能够确保测量结果的准确性。

其次，数字压力计操作简便，读数直观。

通过触摸屏或按钮可以轻松调节和切换显示的单位，大大提高了用户的使用体验。

另外，数字压力计还具有更好的数据处理能力和可视化功能。

它能够存储和记录大量的压力数据，并通过USB、RS485等接口传输给计算机进行分析和处理，方便用户进行数据统计和分析。

最后，数字压力计还具有更高的耐用性和适应能力。

传统的机械式压力计易受到震动、冲击等外力影响而损坏，而数字压力计采用了高强度的金属外壳和防震设计，能够在恶劣的工作环境下稳定工作。

总的来说，数字压力计是一种十分实用且广泛应用的压力测量仪器。

它不仅具有精确度、操作简便和可靠性等优势，而且能够满足各种工业领域的需求，为生产过程提供可靠的压力监测和控制。

压力表的原理及构造介绍压力表的定义压力表是一种用于检测同质流体或气体在管道中的压力的仪器。

它是通过一种变形过程进行测量和反映出来的，通常被广泛应用于工业生产、经济和生活等各个领域。

压力表的分类压力表按照使用地点、测量对象和使用方式等不同的分为多种类型，其中最常见的压力表包括：气力马达压力表、油压计、液压计、真空表、多功能压力表、差压表、水力压力表等。

压力表的构造压力表的构造主要由以下核心部分组成：弹性元件弹性元件是压力表传感部分的主要构成部分，是能够自动减少或扩张以复原其形状的组件。

常用的弹性元件包括弹簧、膜片和气泡。

转换机构转换机构是压力表的核心部分，用于将弹性元件的变形量转换成机械指针或数字形式进行显示。

玻璃或透明塑料面板玻璃或透明塑料面板是压力表外部的面板部分，使用这种材料可以避免水或气体进入压力表内部，同时方便对压力表的观测和维修。

固定和活动部件固定和活动部件是压力表的机体组成部分，包括压力表盘、壳体等。

压力表的工作原理压力表的工作原理是通过对弹性元件的测量来确定物质所受的压力。

当介质压力作用于弹性元件上，该元件就会发生一定程度的变形，变形大小与介质压力成正比，并反映在表示装置上。

在正常使用时，压力表通常根据所测介质的物理特性、操作条件和测量范围来选择不同的表盘刻度和量程。

压力表的维护保养压力表用于领域广泛，其在生产和生活中扮演了非常重要的角色。

正确地维护和保养压力表能够延长其使用寿命和精度，同时也能从根本上提升其安装使用效率。

下面是一些常见的压力表维护保养措施：1.定期检查压力表的连接管道和其他附件是否处于正常状态，特别是与介质相接触的部分是否有腐蚀或损坏现象。

2.在使用压力表的时候，注意检查弹性元件的工作情况，特别是要避免产生弯曲或弯折的问题，否则将会严重影响压力表的精度和可靠性。

3.压力表在使用过程中要注意保持清洁，避免进入尘土或其他污染物，以免印象压力表的精度和测试效果。

4.在不使用时，压力表应该离开管道，避免介质在管道中长时间静止或停留，防止介质在压力表内留下残留，影响下一次测量的效果。
