道路切线长计算公式

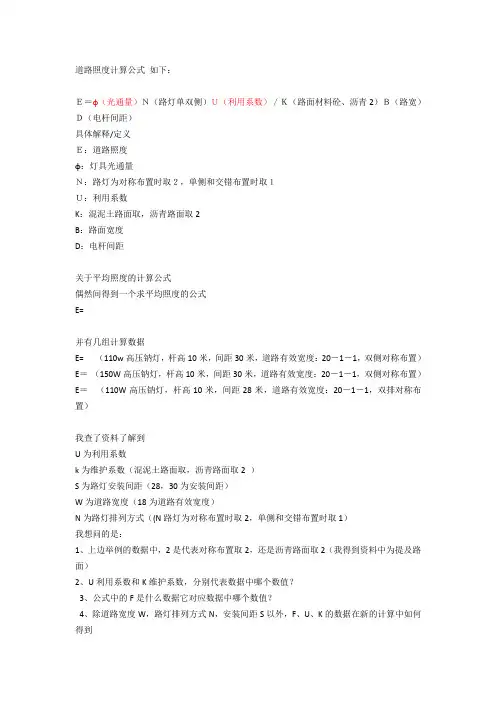

道路照度计算公式 如下：

Ｅ＝φ（光通量）Ｎ（路灯单双侧）Ｕ（利用系数）／Ｋ（路面材料砼、沥青2）Ｂ（路宽）Ｄ（电杆间距）

具体解释/定义

Ｅ：道路照度

φ：灯具光通量

Ｎ：路灯为对称布置时取２，单侧和交错布置时取１

Ｕ：利用系数

K：混泥土路面取，沥青路面取2

B：路面宽度

D：电杆间距

关于平均照度的计算公式

偶然间得到一个求平均照度的公式

E=

并有几组计算数据

E= （110w高压钠灯，杆高10米，间距30米，道路有效宽度：20－1－1，双侧对称布置）

E＝ （150W高压钠灯，杆高10米，间距30米，道路有效宽度：20－1－1，双侧对称布置）

E＝ （110W高压钠灯，杆高10米，间距28米，道路有效宽度：20－1－1，双排对称布置）

我查了资料了解到

U为利用系数

k为维护系数（混泥土路面取，沥青路面取2 ）

S为路灯安装间距（28，30为安装间距）

W为道路宽度（18为道路有效宽度）

N为路灯排列方式（(N路灯为对称布置时取2，单侧和交错布置时取1）

我想问的是：

1、上边举例的数据中，2是代表对称布置取2，还是沥青路面取2（我得到资料中为提及路面）

2、U利用系数和K维护系数，分别代表数据中哪个数值？

3、公式中的F是什么数据它对应数据中哪个数值？

4、除道路宽度W，路灯排列方式N，安装间距S以外，F、U、K的数据在新的计算中如何得到

1、上边举例的数据中，2是代表对称布置取2

2、U利用系数=,K维护系数=

3、公式中的F是光通量，它对应数据是9000和16000

4、除道路宽度W，路灯排列方式N，安装间距S以外，F、U、K的数据都是根据所选择的灯具和光源的类型得到的。

五，路灯灯具布置设计

以30米宽的混凝土路面道路为例，假设该道路为次干路，车流较多，车速较快，则可选择双侧对称布置。

灯具高度H=8.5米，间距S=25米，灯具悬挑长2米，则有效路宽为26米，根据国家照明标准要求，其照明平均照度Eav不低于，照度均匀度Emin/ Eav不小于。

1 平面设计

1.1初选两个方案

路线起点A点，终点B点，分别选择方案一、方案二如地形图所示。

地形图比例尺1:2050

1.2两方案粗算

方案一:

JD1：量得α=63° 设 Ls=60 R=120m

JD2：量得α=35° 设 Ls=80 R=300m

AC=299.30m CD=625.25m DB=504.30m AB=1301.75m

计算的JD1要素：

切线增长值q=Ls/2-Ls3/240R2=29.94m

曲线内移值p=Ls2/24R-Ls4/2384R3=1.25m

切线长T=(R+P)tanα/2+q=104.24m

缓和曲线角β。=90Ls/πR=14.32°

平曲线长L=（α-2β。）πR/180+2Ls=191.96m

外距E=(R+p)secα/2-R=22.21m

校核数D=2T-L=16.52m

校核：Ls ：Ly =1：1.2 满足。

2β。﹤α 满足。

计算的JD2要素：

切线增长值q=Ls/2-Ls3/240R2=39.98m

曲线内移值p=Ls2/24R-Ls4/2384R3=0.89m

切线长T=(R+P)tanα/2+q =134.85m

缓和曲线角β。=90Ls/πR =7.64°

平曲线长L=（α-2β。）πR/180+2Ls=263.25m

外距E=(R+p)secα/2-R =15.49m

校核数D=2T-L =6.45m

校核：Ls ：Ly =1：1.29 满足。

2β。﹤α 满足。

AC段直线长=299.3-104.24=195.06m 2 CD段直线长=625.25-104.24-134.85=386.16m

DB段直线长=504.3-134.85=369.45m

路线总长=195.06+386.16+369.45+191.96+263.25=1405.88m

延长系数=1405.88/1301.75=1.08

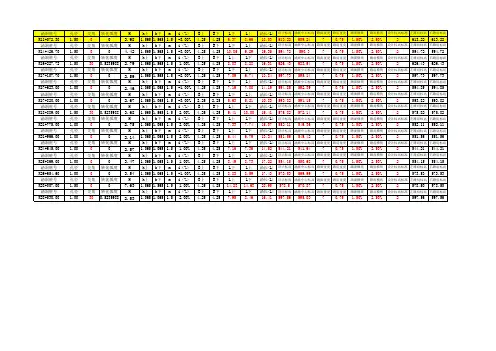

涵洞桩号孔径交角转化弧度Hh上h下mi（%）B上B下L下L上涵长(L)设计标高涵底中心标高路面宽度路肩宽度路面横坡路肩横坡设计标高标准左路肩标高右路肩标高K11+072.301.50003.981.5651.5651.5-3.00%4.254.259.378.6618.03613.22609.2470.751.50%2.50%2613.22613.22涵洞桩号孔径交角转化弧度Hh上h下mi（%）B上B下L下L上涵长(L)设计标高涵底中心标高路面宽度路肩宽度路面横坡路肩横坡设计标高标准左路肩标高右路肩标高K14+426.701.50004.421.5651.5651.5-3.00%4.254.2510.069.2919.35594.72590.370.751.50%2.50%2594.72594.72涵洞桩号孔径交角转化弧度Hh上h下mi（%）B上B下L上L下涵长(L)设计标高涵底中心标高路面宽度路肩宽度路面横坡路肩横坡设计标高标准左路肩标高右路肩标高K16+227.721.50300.52359882.791.5651.5651.51.00%4.254.258.038.2816.31626.43623.6470.751.50%2.50%2626.43626.43涵洞桩号孔径交角转化弧度Hh上h下mi（%）B上B下L下L上涵长(L)设计标高涵底中心标高路面宽度路肩宽度路面横坡路肩横坡设计标高标准左路肩标高右路肩标高K17+107.701.50002.591.5651.5651.5-2.00%4.254.257.096.7413.84597.73595.1470.751.50%2.50%2597.73597.73涵洞桩号孔径交角转化弧度Hh上h下mi（%）B上B下L下L上涵长(L)设计标高涵底中心标高路面宽度路肩宽度路面横坡路肩横坡设计标高标准左路肩标高右路肩标高K17+623.001.00002.461.0651.0651.5-1.00%4.254.257.197.0014.19594.85592.3970.751.50%2.50%2594.85594.85涵洞桩号孔径交角转化弧度Hh上h下mi（%）B上B下L下L上涵长(L)设计标高涵底中心标高路面宽度路肩宽度路面横坡路肩横坡设计标高标准左路肩标高右路肩标高K17+820.001.00002.671.0651.0651.5-3.00%2.252.255.635.2110.83593.82591.1570.751.50%2.50%2593.82593.82涵洞桩号孔径交角转化弧度Hh上h下mi（%）B上B下L上L下涵长(L)设计标高涵底中心标高路面宽度路肩宽度路面横坡路肩横坡设计标高标准左路肩标高右路肩标高K18+889.001.50300.52359883.681.5651.5651.52.00%4.254.259.4110.0019.41575.82572.1470.751.50%2.50%2575.82575.82涵洞桩号孔径交角转化弧度Hh上h下mi（%）B上B下L上L下涵长(L)设计标高涵底中心标高路面宽度路肩宽度路面横坡路肩横坡设计标高标准左路肩标高右路肩标高K21+775.001.00002.751.0651.0651.52.00%4.254.257.337.7415.07552.11549.3670.751.50%2.50%2552.11552.11涵洞桩号孔径交角转化弧度Hh上h下mi（%）B上B下L上L下涵长(L)设计标高涵底中心标高路面宽度路肩宽度路面横坡路肩横坡设计标高标准左路肩标高右路肩标高K21+966.001.00002.141.0651.0651.52.00%4.254.256.446.7913.24551.56549.4270.751.50%2.50%2551.56551.56涵洞桩号孔径交角转化弧度Hh上h下mi（%）B上B下L上L下涵长(L)设计标高涵底中心标高路面宽度路肩宽度路面横坡路肩横坡设计标高标准左路肩标高右路肩标高K24+645.001.00002.571.0651.0651.51.00%4.254.257.167.3614.52544.21541.6470.751.50%2.50%2544.21544.21涵洞桩号孔径交角转化弧度Hh上h下mi（%）B上B下L上L下涵长(L)设计标高涵底中心标高路面宽度路肩宽度路面横坡路肩横坡设计标高标准左路肩标高右路肩标高K25+869.001.00003.471.0651.0651.51.00%4.254.258.498.7317.22554.15550.6870.751.50%2.50%2554.15554.15涵洞桩号孔径交角转化弧度Hh上h下mi（%）B上B下L下L上涵长(L)设计标高涵底中心标高路面宽度路肩宽度路面横坡路肩横坡设计标高标准左路肩标高右路肩标高K26+654.601.00003.541.0651.0651.5-1.00%4.254.258.838.5917.43573.53569.9970.751.50%2.50%2573.53573.53涵洞桩号孔径交角转化弧度Hh上h下mi（%）B上B下L上L下涵长(L)设计标高涵底中心标高路面宽度路肩宽度路面横坡路肩横坡设计标高标准左路肩标高右路肩标高K28+007.001.50007.631.5651.5651.51.00%4.254.2514.2814.6828.95578.5570.8770.751.50%2.50%2578.50578.50涵洞桩号孔径交角转化弧度Hh上h下mi（%）B上B下L上L下涵长(L)设计标高涵底中心标高路面宽度路肩宽度路面横坡路肩横坡设计标高标准左路肩标高右路肩标高K28+530.001.00300.52359882.531.0651.0651.52.00%4.254.257.958.4616.41597.56595.0370.751.50%2.50%2597.56597.56

切线高程和设计高程计算公式竖曲线高程计算公式：

1、外矢距计算公式：L=T2/2R；

2、切线长计算公式：T=1/2*R*（I前-I后）；

3、凹曲线任一点计算公式：H=E+Abs(Q-C)*|+

L;

4、凸曲线任一点计算公式：H=E-Abs(Q-C)*-

L；说明：H=所求点高程；E=竖曲线交点高程；Q=起点桩号；C=所求点桩号；=线路纵坡坡率。

知识点延伸：在线路纵断面上，以变坡点为交点，连接两相邻坡段的曲线称为竖曲线。竖曲线有凸形和凹形两种。

道路设计高程怎么算？

计算方法：由：A点地面高程+A、B间距×坡度比=B

点地面高程；竖距h=（A、B间距）？？/2R—R为竖曲线

半径；得：B点设计高程=B点地面高程+（-）竖距h—凹曲线时为“+”，凸曲线时为“-”。高程【elevation】指的是某点沿铅垂线方向到绝对基面的距离，称绝对高程，简称高程。某点沿铅垂线方向到某假定水准基面的距离，称假定高程。高程基准是推算国家统一高程控制网中所有水准高程的起算依据，它包括一个水准基面和一个永久性水准原点。水准基面，通常理论上采用大地水准面，它是一个延伸到全球的静止海水面，也是一个地球重力等位面，实际上确定水准基面则是取验潮站长期观测结果计算出来的
