电压和电阻练习题

图5-1 1．下列三组常用物品：①塑料尺、铅笔、橡皮擦；②木桌子、钢卷尺、透明胶带；③乒乓球、橡胶棒、玻璃杯。通常情况下全部属于绝缘体的一组是________(填序号)；不同材料，导电性能不同，导电性能介于导体和绝缘体之间的称为________体。

2．计算器中的电流很小，大约100μA，也就是 A ；雷电是一种常见的自然现象，发生雷电时的电流高达2×105A，相当于 mA。

3．小明家中装有一台电视机、一台洗衣机、两盏照明灯，正常工作时的电流分别为200mA、1A和250mA。如果电路中的电流不允许超过3A，他家最多还能再装300mA的照明灯____________盏。

4、我们经常在加油站看到一条醒目的警示：“严禁用塑料桶运汽油”。这是因为在运输过程中汽油会不断与筒壁摩擦，使塑料桶带________，造成火灾隐患。

5．有A、B两个带电体，若A与B相互排斥，而A又与带正电的C相互吸引，那么A一定带_______电，B与c一定能相互_______。

6．某同学参加兴趣小组活动时，连成了如图5-1所示电路，那么，当S1、S2都闭合时，发光的灯泡是 ；当S1断开、S2闭合时，发光的是 。

7．在如图5-2所示的电路中，只增加一根导线，使电路变成并联电路，则这根导线应该接在________两点之间。

8．如图5-3所示，将导体接到电路A、B之间时，导体与灯泡是 ________联的．如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较 ________来判断不同导体导电能力的大小．若两个导体的导电差异不大，则可以用 ________表替换灯泡，作进一步的判断．

9．按照我国交通管理的规定，“红灯停、绿灯行、黄灯预备”，有人在科技活动中设计了一个实验电路，用以模拟十字路口的红绿灯，如图5-4所示。当单刀多掷开关接通位置“1”时，东西方向的 灯发光。当单刀多掷开关接通位置“3”时，允许 方向的车辆通行。

第十七章第1节：电流与电压和电阻的关系练习题

1、小明用图（甲）所示的电路探究“电阻上的电流跟两端电压的关系”。

（1）请你在图（甲）中用一根导线（用笔画线代替）完成实验电路的连接。（要求滑动变阻器滑片向左移动时，电流表示数增大）

（2）连接电路时，开关要 。

（3）闭合开关后，无论怎样调节滑动变阻器的滑片，都发现电流表无示数，电压表有示数。其原因可能是电阻R （选填“断路”或“短路”）。

（4）排除故障后，小明在实验中通过调节

滑动变阻器的滑片，测出电阻R在不同电压下的电流值，如下表所示

①小明在实验中所用电阻R的阻值约为

Ω。

②分析表中的数据得到：电阻一定时，电流跟电压成 。

（5）小明将电阻R换成一个额定电压为3.8V，阻值约为10Ω的小灯泡，进行”“测量小灯泡的额定电功率”的实验：

①在增加一节干电池的同时对电路还必须进行改动的是 。

②当调节滑动变阻器的滑片使电压表的示数为3.8V时，电流表的示数如图（乙）所示，其读数为 A。

（1）如右图 （2）断开 （3）断路 （4）①5 ②正比 （5）①电压表选择0～15V量程 0.3

2．在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路图如图甲所示。

⑴连接电路前，开关必须 。

⑵请根据图甲电路图用笔画线代替导线将图乙所示实物连接成完整电路（导线不允许交叉）

（3）多次改变R的阻值，调节滑动变阻器，使电压示数保持不变，实验数据记录如下表。其中第5次实验电流表示数如图丙所示，其读数为 A。

实验次数 1 2 3 4 5

电阻R/Ω 5 10 15 20 25

电流V/A 0.6 0.3 0.2 0.15 0.12

（4）实验结是： 。

⑴ 断开 ⑵如图

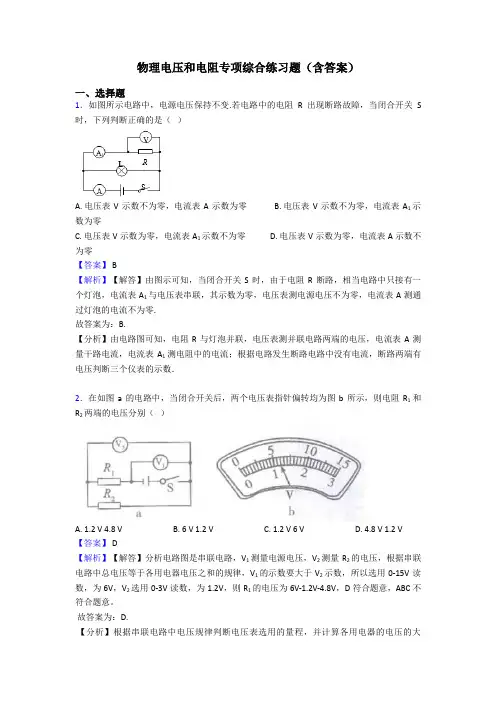

物理电压和电阻专项综合练习题（含答案）

一、选择题

1．如图所示电路中，电源电压保持不变.若电路中的电阻R出现断路故障，当闭合开关S时，下列判断正确的是（ ）

A. 电压表V示数不为零，电流表A示数为零 B. 电压表V示数不为零，电流表A1示数为零

C. 电压表V示数为零，电流表A1示数不为零 D. 电压表V示数为零，电流表A示数不为零

【答案】 B

【解析】【解答】由图示可知，当闭合开关S时，由于电阻R断路，相当电路中只接有一个灯泡，电流表A1与电压表串联，其示数为零，电压表测电源电压不为零，电流表A测通过灯泡的电流不为零.

故答案为：B.

【分析】由电路图可知，电阻R与灯泡并联，电压表测并联电路两端的电压，电流表A测量干路电流，电流表A1测电阻中的电流；根据电路发生断路电路中没有电流，断路两端有电压判断三个仪表的示数．

2．在如图a的电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别（ ）

A. 1.2 V 4.8 V B. 6 V 1.2 V C. 1.2 V 6 V D. 4.8 V 1.2 V

【答案】 D

【解析】【解答】分析电路图是串联电路，V1测量电源电压，V2测量R2的电压，根据串联电路中总电压等于各用电器电压之和的规律，V1的示数要大于V2示数，所以选用0-15V读数，为6V，V2选用0-3V读数，为1.2V，则R1的电压为6V-1.2V-4.8V，D符合题意，ABC不符合题意。

故答案为：D.

【分析】根据串联电路中电压规律判断电压表选用的量程，并计算各用电器的电压的大小。

3．超导现象是20世纪的重大发现之一，科学家发现某些物质在温度很低时，如铅在﹣265.95℃以下，电阻就变成零．若常温下超导体研制成功，则超导体适合做（ ）

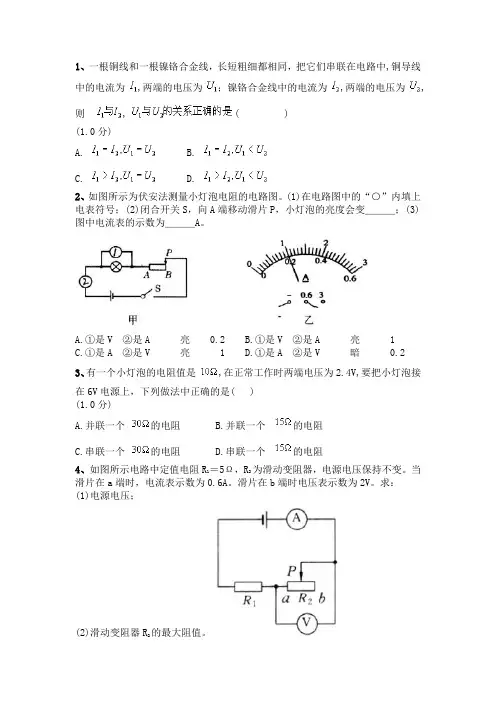

1、一根铜线和一根镍铬合金线，长短粗细都相同，把它们串联在电路中,铜导线中的电流为 ,两端的电压为 ；镍铬合金线中的电流为 ,两端的电压为 ,则 , ( )

(1.0分)

A. B.

C. D.

2、如图所示为伏安法测量小灯泡电阻的电路图。(1)在电路图中的“○”内填上电表符号；(2)闭合开关S，向A端移动滑片P，小灯泡的亮度会变＿＿＿；(3)图中电流表的示数为＿＿＿A。

A.①是V ②是A 亮 0.2 B.①是V ②是A 亮 1

C.①是A ②是V 亮 1 D.①是A ②是V 暗 0.2

3、有一个小灯泡的电阻值是 ,在正常工作时两端电压为2.4V,要把小灯泡接在6V电源上，下列做法中正确的是( )

(1.0分)

A.并联一个 的电阻 B.并联一个 的电阻

C.串联一个 的电阻 D.串联一个 的电阻

4、如图所示电路中定值电阻R1＝5Ω，R2为滑动变阻器，电源电压保持不变。当滑片在a端时，电流表示数为0.6A。滑片在b端时电压表示数为2V。求：

(1)电源电压；

(2)滑动变阻器R2的最大阻值。

5、如下图所示，电源电压U保持不变，在甲、乙两处分别接入电压表，闭合开关S，测得U甲：U乙=1：3，断开开关S，拆去电压表，并在甲、乙两处分别接入电流表，此时，I甲：I乙是（ ）

A. 3：1 B. 1：1 C. 1：3 D. 4：3

6、如下图所示，电源电压保持不变，为使电流的示数略有增加，则应给R0（ ）

A. 串联一个比R0小得多的电阻 B. 串联一个比R0大得多的电阻

C. 并联一个比R0小得多的电阻 D. 并联一个比R0大得多的电阻

7、如图所示电路中，开关S1、S2都处于闭合状态。当只断开S2时，下列判断正确的是（电源电压不变）（ ）
