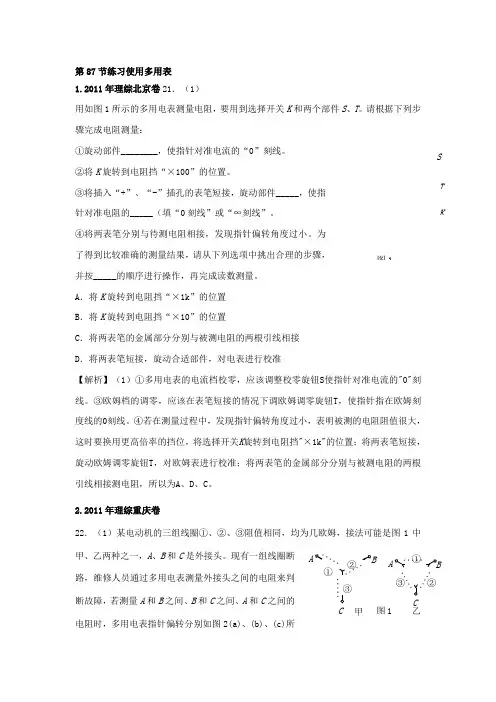

第87节练习使用多用表

1.2011年理综北京卷21．（1）

用如图1所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。请根据下列步骤完成电阻测量：

①旋动部件________，使指针对准电流的“0”刻线。

②将K旋转到电阻挡“×100”的位置。

③将插入“+”、“-”插孔的表笔短接，旋动部件_____，使指针对准电阻的_____（填“0刻线”或“∞刻线”。

④将两表笔分别与待测电阻相接，发现指针偏转角度过小。为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按_____的顺序进行操作，再完成读数测量。

A．将K旋转到电阻挡“×1k”的位置

B．将K旋转到电阻挡“×10”的位置

C．将两表笔的金属部分分别与被测电阻的两根引线相接

D．将两表笔短接，旋动合适部件，对电表进行校准

【解析】（1）①多用电表的电流档校零，应该调整校零旋钮S使指针对准电流的"0"刻线。③欧姆档的调零，应该在表笔短接的情况下调欧姆调零旋钮T，使指针指在欧姆刻度线的0刻线。④若在测量过程中，发现指针偏转角度过小，表明被测的电阻阻值很大，这时要换用更高倍率的挡位，将选择开关K旋转到电阻挡"×1k"的位置；将两表笔短接，旋动欧姆调零旋钮T，对欧姆表进行校准；将两表笔的金属部分分别与被测电阻的两根引线相接测电阻，所以为A、D、C。

2.2011年理综重庆卷

22．（1）某电动机的三组线圈①、②、③阻值相同，均为几欧姆，接法可能是图1中甲、乙两种之一，A、B和C是外接头。现有一组线圈断路，维修人员通过多用电表测量外接头之间的电阻来判断故障，若测量A和B之间、B和C之间、A和C之间的电阻时，多用电表指针偏转分别如图2(a)、(b)、(c)所① ②

③ A B

C 甲 ①

② ③ A B

C 乙 图1 S

T

K

图1 示，则测量中使用的欧姆档的倍率是（填1、10、100或1k），三组线圈的接法是（填甲或乙），断路线圈是______（填①、②或③）。

生活的色彩就是学习

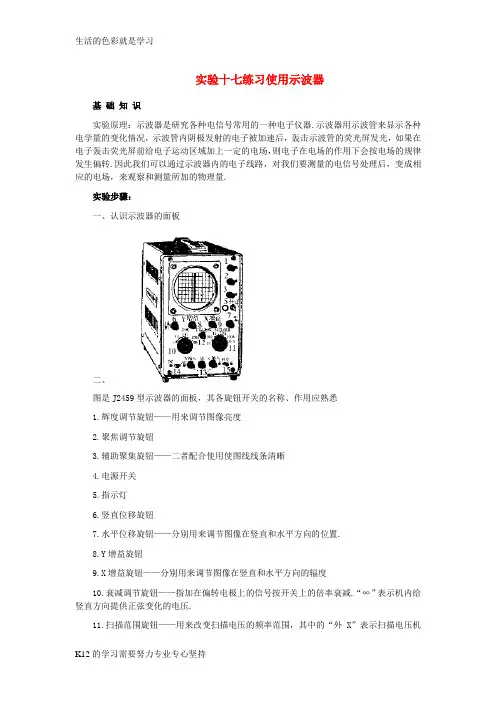

K12的学习需要努力专业专心坚持 实验十七练习使用示波器

基 础 知 识

实验原理：示波器是研究各种电信号常用的一种电子仪器.示波器用示波管来显示各种电学量的变化情况，示波管内阴极发射的电子被加速后，轰击示波管的荧光屏发光，如果在电子轰击荧光屏前给电子运动区域加上一定的电场，则电子在电场的作用下会按电场的规律发生偏转.因此我们可以通过示波器内的电子线路，对我们要测量的电信号处理后，变成相应的电场，来观察和测量所加的物理量.

实验步骤：

一、认识示波器的面板

二、

图是J2459型示波器的面板，其各旋钮开关的名称、作用应熟悉

1.辉度调节旋钮——用来调节图像亮度

2.聚焦调节旋钮

3.辅助聚集旋钮——二者配合使用使图线线条清晰

4.电源开关

5.指示灯

6.竖直位移旋钮

7.水平位移旋钮——分别用来调节图像在竖直和水平方向的位置.

8.Y增益旋钮

9.X增益旋钮——分别用来调节图像在竖直和水平方向的辐度

10.衰减调节旋钮——指加在偏转电极上的信号按开关上的倍率衰减.“∞”表示机内给竖直方向提供正弦变化的电压.

11.扫描范围旋钮——用来改变扫描电压的频率范围，其中的“外X”表示扫描电压机生活的色彩就是学习

K12的学习需要努力专业专心坚持 外输入的扫描信号提供水平扫描.

12.扫描微调旋钮——使扫描电压频率在选定范围内连续变化

13.Y输入、X输入、地——对应方向的输入接线柱和公共接地接线柱

14.交直流选择开关——“DC”表示直流，“AC”表示交流，“AC”只能通过交流信号，不能输入直流信号.

15.同步极性开关

二、练习使用各种基本调节

1.光屏上亮斑的调节

a.将辉度调至最低，竖直、水平位移旋钮居中，衰减倍率最大，扫描范围调至“外X”

b.打开电源，预热1-2分钟

c.调节辉度，使亮度适中

d.调节聚焦和辅助聚焦，使亮斑最小

e.调节竖直位移、水平位移、使亮斑移动

2.观察扫描并进行调节

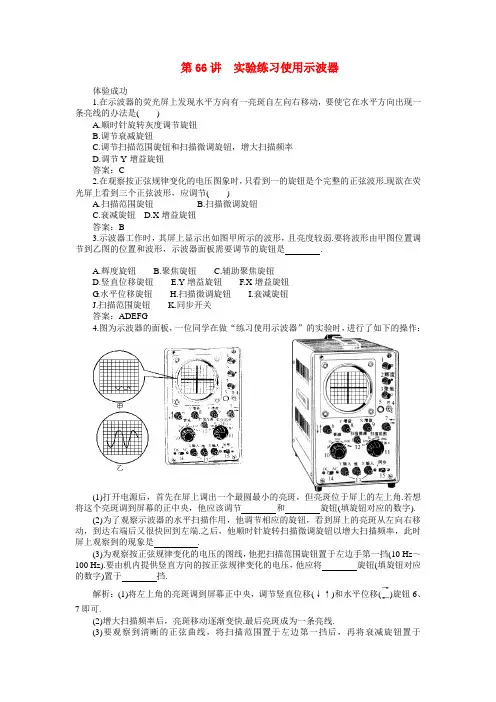

第66讲 实验练习使用示波器

体验成功

1.在示波器的荧光屏上发现水平方向有一亮斑自左向右移动，要使它在水平方向出现一条亮线的办法是( )

A.顺时针旋转灰度调节旋钮

B.调节衰减旋钮

C.调节扫描范围旋钮和扫描微调旋钮，增大扫描频率

D.调节Y增益旋钮

答案：C

2.在观察按正弦规律变化的电压图象时，只看到一的旋钮是个完整的正弦波形.现欲在荧光屏上看到三个正弦波形，应调节( )

A.扫描范围旋钮 B.扫描微调旋钮

C.衰减旋钮 D.X增益旋钮

答案：B

3.示波器工作时，其屏上显示出如图甲所示的波形，且亮度较弱.要将波形由甲图位置调节到乙图的位置和波形，示波器面板需要调节的旋钮是 .

A.辉度旋钮 B.聚焦旋钮 C.辅助聚焦旋钮

D.竖直位移旋钮 E.Y增益旋钮 F.X增益旋钮

G.水平位移旋钮 H.扫描微调旋钮 I.衰减旋钮

J.扫描范围旋钮 K.同步开关

答案：ADEFG

4.图为示波器的面板，一位同学在做“练习使用示波器”的实验时，进行了如下的操作：

(1)打开电源后，首先在屏上调出一个最圆最小的亮斑，但亮斑位于屏上的左上角.若想将这个亮斑调到屏幕的正中央，他应该调节 和 旋钮(填旋钮对应的数字).

(2)为了观察示波器的水平扫描作用，他调节相应的旋钮，看到屏上的亮斑从左向右移动，到达右端后又很快回到左端.之后，他顺时针旋转扫描微调旋钮以增大扫描频率，此时屏上观察到的现象是 .

(3)为观察按正弦规律变化的电压的图线，他把扫描范围旋钮置于左边手第一挡(10 Hz～100 Hz).要由机内提供竖直方向的按正弦规律变化的电压，他应将 旋钮(填旋钮对应的数字)置于

挡.

解析：(1)将左上角的亮斑调到屏幕正中央，调节竖直位移(↓↑)和水平位移(→←)旋钮6、7即可.

(2)增大扫描频率后，亮斑移动逐渐变快.最后亮斑成为一条亮线.

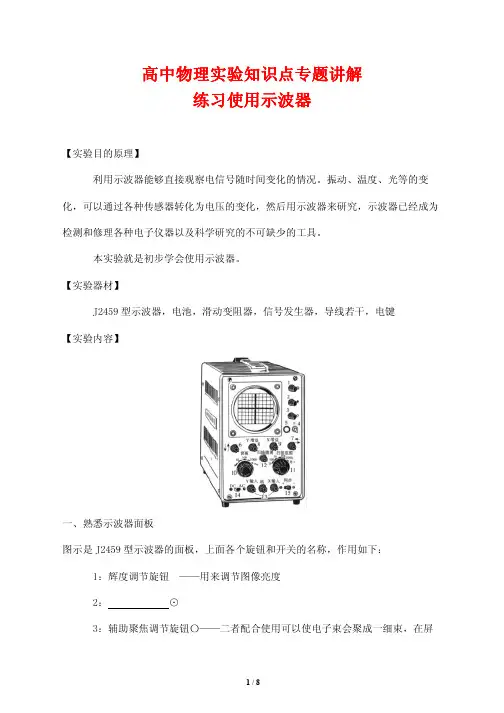

1 / 8 高中物理实验知识点专题讲解高中物理实验知识点专题讲解 练习使用示波器练习使用示波器 【实验目的原理】 利用示波器能够直接观察电信号随时间变化的情况。振动、温度、光等的变化，可以通过各种传感器转化为电压的变化，然后用示波器来研究，示波器已经成为检测和修理各种电子仪器以及科学研究的不可缺少的工具。 本实验就是初步学会使用示波器。 【实验器材】 J2459型示波器，电池，滑动变阻器，信号发生器，导线若干，电键 【实验内容】 一、熟悉示波器面板 图示是J2459型示波器的面板，上面各个旋钮和开关的名称，作用如下： 1：辉度调节旋钮 ——用来调节图像亮度 2： ⊙ 3：辅助聚焦调节旋钮〇——二者配合使用可以使电子束会聚成一细束，在屏 2 / 8 上出现小亮斑，使图像线条清晰 4：电源开关 5：指示灯——电源接通时指示灯明亮 6：竖直位移旋钮↑↓；7：水平位移旋钮←→——分别用来调节图像在竖直方向和水平方向的位置。 8：Y增益旋钮；9：X增益旋钮——分别用来调节图像在竖直方向和水平方向的幅度 10：衰减调节旋钮——有1、10、100、1000四个挡，“1”挡不衰减，其余各挡分别可使加在竖直偏转电极上的信号电压按上述倍数衰减，使图像在竖直方向的幅度依次减为前一挡的十分之一。最右边的正弦符号“ ”挡不是衰减，而是由机内自行提供竖直方向的按正弦规律变化的交流电压。 11：扫描范围旋钮——用来改变扫描电压的频率范围，有四个挡，左边第一档是10Hz~100Hz，向右旋转每升高一挡，扫描频率增大10倍。最右边是“外X挡”，使用这一挡时机内没有加扫描电压，水平方向的电压可以从外部输入。 12：扫描微调旋钮——使扫描电压的频率在选定的范围内连续变化 13：“Y输入”、“X输入”、“地”——分别是对应方向的信号输入电压的接线柱和公共接地的接线柱。 14：交直流选择开关——置于“DC”位置时，所加信号电压是直接输入的；置于“AC”位置时，所加信号电压是通过一个电容器输入的，可以让交流信号通过而隔断直流成分。 15：同步极度性选择开关，其作用下面会讲到。 二、示波器的使用 3 / 8 1．示波管的构造 示波器的核心部件是示波管，示波管的原理图如图1－4－3所示，也可将示波管的结构大致分为三部分：电子枪、偏转电极和荧光屏． 2．示波管的工作原理 (1)偏转电极不加电压时：从电子枪射出的电子将沿直线运动，射到荧光屏的中心点形成一个亮斑． (2)在XX′(或YY′)加电压时：若所加电压稳定，则电子被加速，偏转后射到XX′(或YY′)所在直线上某一点，形成一个亮斑(不在中心)． 3．开启示波器并且调节光点的聚集和位置 先把辉度调节旋钮预置在辉度最 的位置，水平位移旋钮和竖直位移旋钮预置 位置，衰减调节旋钮置于最 档，扫描范围开关置于 档（即停止扫描）X增益旋钮置于增益最小的位置。然后接通电源开光，让示波器 一两分钟。 增大辉度使屏上出现一个光点，亮度要适中，调节聚集旋钮和 ，使光点变得 。再用两个 旋钮使光点移到坐标的原点上。 4．观察示波器的扫描线 将扫描范围旋钮置于最低挡（即10—100Hz），扫描微调旋钮逆时针旋到底，此时扫描频率最 。将X增益旋钮适当调大些（约三分之一处）就可以看到屏上光点从左向 4 / 8 右移动，到右端后又立即回到左端。顺时针旋转扫描微调旋钮以 扫描频率，可以看到光点迅速移动而成为一条亮线，即扫描线。在扫描频率不变的情况下，增大X增益，可以改变扫描线的长度。 5．观察示波器上光点的竖直偏移并用它测量直流电压 ①把扫描范围旋钮置于“外X”挡，使光点位于屏的中心，把“DC、AC”开关置于“DC”位置。 ②按图连接电路 ③逐渐减小衰减挡，观察光点的向上偏移 ④调节Y增益，使亮斑偏移一段适当的距离 ④调节滑动变阻器，可以看到光点的偏移随着改变，改变电池的正负极，再重复上述实验。 6．观察按正弦规律变化的电压的图线 把扫描范围旋钮置于第一挡（10Hz~100Hz）。把衰减调节旋钮置于 挡，即由机内提供的竖直方向的按正弦规律变化的电压。调节扫描微调旋钮，使屏上出现完整听正弦曲线。调节Y增益和X增益，使曲线形状沿竖直或水平方向发生变化。 把同步极度性选择开关置于“+”位置，正弦曲线从正半周开始，置于“-”位置，正弦曲线从负半周开始。 【注意事项】 ①不要使亮斑过亮，当亮斑长时间留在荧光屏上不动时，应把亮度减弱，以免损伤荧 5 / 8 光屏。 ②调节各旋钮应缓慢移动，不要过快，以防损坏旋钮。 ③不要频繁开启电源开关，防止冲击电流烧坏灯丝。 【基础练习】 1．如图为示波器面板，屏上显示的是一亮度很低、线条较粗且模糊不清的波形。 （1）若要增大显示波形的亮度，应调节 旋钮 （2）若要屏上波形线条变细且边缘清晰， 应调节 旋钮 （3）若要将波形曲线调至屏中央，应调节 与 旋钮 2．关机前应进行的操作是 【基础练习答案】1、（1）1 （2）、2 3（3）6 7 1、将辉度旋钮反时针转到底。 【实战提升实战提升】】 1．（呼和浩特市2015高三第二次模拟考试物理）【题号：3200000500】 示波器可以用来观察电信号随时间变化的情况,其核心部件是示波管,其原理图如下,XX′为水平偏转电极,YY′为竖直偏转电极.以下说法正确的是( ) 6 / 8
