氯碱 工艺流程

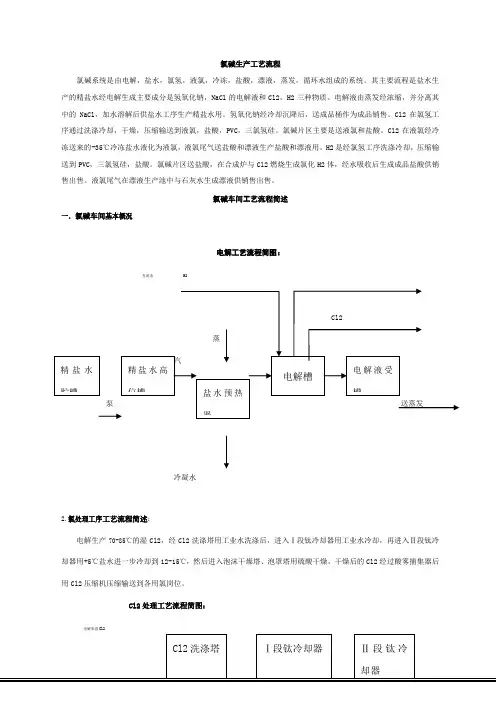

氯碱生产工艺流程

氯碱系统是由电解，盐水，氯氢，液氯，冷冻，盐酸，漂液，蒸发，循环水组成的系统。其主要流程是盐水生产的精盐水经电解生成主要成分是氢氧化钠，NaCl的电解液和Cl2，H2三种物质。电解液由蒸发经浓缩，并分离其中的NaCl，加水溶解后供盐水工序生产精盐水用。氢氧化钠经冷却沉降后，送成品桶作为成品销售。Cl2在氯氢工序通过洗涤冷却，干燥，压缩输送到液氯，盐酸，PVC，三氯氢硅。氯碱片区主要是送液氯和盐酸。Cl2在液氯经冷冻送来的-35℃冷冻盐水液化为液氯，液氯尾气送盐酸和漂液生产盐酸和漂液用。H2是经氯氢工序洗涤冷却，压缩输送到PVC，三氯氢硅，盐酸。氯碱片区送盐酸，在合成炉与Cl2燃烧生成氯化H2体，经水吸收后生成成品盐酸供销售出售。液氯尾气在漂液生产池中与石灰水生成漂液供销售出售。

氯碱车间工艺流程简述

一．氯碱车间基本概况

电解工艺流程简图：

直流电 H2

Cl2

蒸

汽

泵 送蒸发

冷凝水

2.氯处理工序工艺流程简述：

电解生产70-85℃的湿Cl2，经Cl2洗涤塔用工业水洗涤后，进入Ⅰ段钛冷却器用工业水冷却，再进入Ⅱ段钛冷却器用+5℃盐水进一步冷却到12-15℃，然后进入泡沫干燥塔、泡罩塔用硫酸干燥，干燥后的Cl2经过酸雾捕集器后用Cl2压缩机压缩输送到各用氯岗位。

Cl2处理工艺流程简图：

电解来湿Cl2 精盐水贮槽 精盐水高位槽 盐水预热器 电解槽 电解液受槽

Cl2洗涤塔 Ⅰ段钛冷却器 Ⅱ段钛冷却器

至各用氯单元

处理工艺流程简述：

电解生产80℃的湿H2经Ⅰ段、Ⅱ段H2洗涤塔用工业水洗涤后，送H2压缩机加压后经过Ⅰ段H2冷却器用工业水对其进行冷却，再进入Ⅱ段H2冷却器用+5℃盐水进行冷却到12℃，经过水捕雾器进入H2分配台至各用氢单位。

氯碱工艺流程

氯碱工艺是一种重要的化学工业生产流程，它主要用于生产氯气、氢气和氢氧化钠。这些化学品在工业生产和日常生活中都有着广泛的应用，因此氯碱工艺的生产对于现代社会的发展具有非常重要的意义。

氯碱工艺的流程主要分为三步：电解、水解和蒸发结晶。

在电解过程中，将氯化钠放入电解池中，并加入适量的水，然后施加电流来进行电解反应。这个过程中，氯化钠分解成了氯气和氢气，同时在电极上生成了氢氧化钠。整个电解过程的化学反应如下：

2 NaCl + 2 H₂O → Cl₂ + H₂ + 2 NaOH

在水解过程中，将刚刚生成的氢氧化钠与适量的水混合。这个过程中，氢氧化钠与水反应生成更多的氢氧化钠，同时释放出热。化学反应如下：

NaOH + H₂O → Na⁺ + OH⁻ + Heat

最后，在蒸发结晶过程中，将反应所得的溶液进行蒸发，使其浓缩，然后进行结晶，从而得到氢氧化钠的固体结晶体。

整个氯碱工艺流程需要仔细精确的操作和控制，才能保证生产出高质量的化学品。在实际操作中，需要考虑到许多因素，如温度、浓度、电流等等，以使产品的质量和产量达到最优化的状态。 总之，氯碱工艺是一项非常重要的工业生产流程，能够生产出许多重要的化学品。在进行氯碱工艺时，需要细心认真的操作和控制，从而保证产品的质量和产量。这一流程的应用在化学工业和日常生活中都有着广泛的用途，因此，氯碱工艺的发展和研究必将在未来发挥着越来越重要的作用。

氯碱工业

(1)涉及反应

①2NaCl＋2H2O 电解,2NaOH＋H2↑＋Cl2↑

②Cl2＋2NaOH = NaCl＋NaClO＋H2O

③2Cl2＋2Ca(OH)2 = CaCl2＋Ca(ClO)2＋2H2O

④H2＋Cl2点燃,2HCl

(2)问题探讨

①食盐中含有Ca2＋、Mg2＋、SO等杂质离子，如何设计实验方案除去这些杂质离子？

②工业上电解食盐水制烧碱时，食盐水为什么必须要精制？

提示：精制食盐水的目的是除去食盐水中的Ca2＋、Mg2＋、SO等杂质离子，以防Mg2＋与OH－结合生成Mg(OH)2堵塞隔膜电解槽中的隔膜，造成电解失败。

③用惰性电极电解饱和食盐水时，为什么要用隔膜把电解槽分成阳极室、阴极室？

提示：电解时，阳极产生Cl2，阴极产生H2，若无隔膜，二者混合光照时会发生爆炸，隔膜的作用是将H2和Cl2隔开，以防发生危险。

④步骤③制取漂白粉时是将Cl2通入澄清石灰水中吗？

提示：不是；原因是澄清石灰水中Ca(OH)2的含量低，不适合工业大量生产，应改为石灰乳。

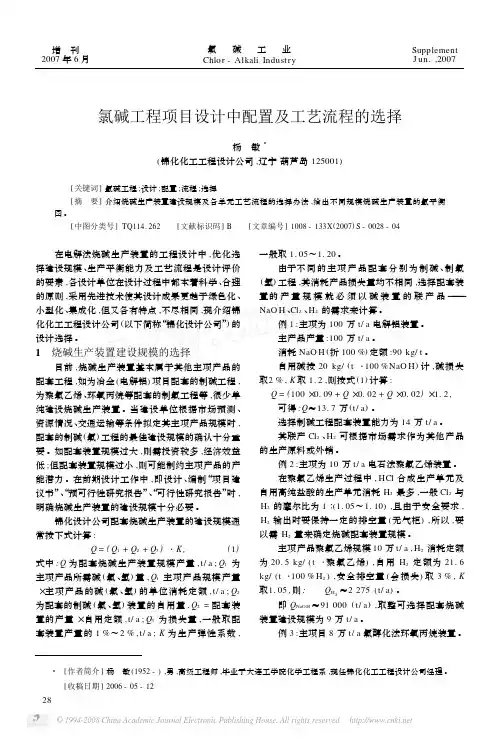

氯碱工程项目设计中配置及工艺流程的选择

杨　敏3

(锦化化工工程设计公司,辽宁葫芦岛125001)

[关键词]氯碱工程;设计;配置;流程;选择[摘　要]介绍烧碱生产装置建设规模及各单元工艺流程的选择办法,给出不同规模烧碱生产装置的氯平衡图。[中图分类号]TQ114.262 [文献标识码]B [文章编号]1008-133X(2007)S-0028-04

在电解法烧碱生产装置的工程设计中,优化选

择建设规模、生产平衡能力及工艺流程是设计评价

的要素,各设计单位在设计过程中都本着科学、合理

的原则,采用先进技术使其设计成果更趋于绿色化、

小型化、集成化,但又各有特点,不尽相同,现介绍锦

化化工工程设计公司(以下简称“锦化设计公司”)的

设计选择。

1　烧碱生产装置建设规模的选择

目前,烧碱生产装置基本属于其他主项产品的

配套工程,如为冶金(电解铝)项目配套的制碱工程,为聚氯乙烯、环氧丙烷等配套的制氯工程等,很少单

纯建设烧碱生产装置。当建设单位根据市场预测、

资源情况、交通运输等条件拟定其主项产品规模时,配套的制碱(氯)工程的最佳建设规模的确认十分重

要。如配套装置规模过大,则需投资较多,经济效益

低;但配套装置规模过小,则可能制约主项产品的产

能潜力。在前期设计工作中,即设计、编制“项目建

议书”、“预可行性研究报告”、“可行性研究报告”时,明确烧碱生产装置的建设规模十分必要。

锦化设计公司配套烧碱生产装置的建设规模通

常按下式计算:

Q=(Q1+Q2+Q3)・K,(1)式中:Q为配套烧碱生产装置规模产量,t/a;Q1为

主项产品所需碱(氯、氢)量,Q1主项产品规模产量

×主项产品的碱(氯、氢)的单位消耗定额,t/a;Q2为配套的制碱(氯、氢)装置的自用量,Q2=配套装

置的产量×自用定额,t/a;Q3为损失量,一般取配

套装置产量的1%～2%,t/a;K为生产弹性系数,一般取1.05～1.20。

由于不同的主项产品配套分别为制碱、制氯

(氢)工程,其消耗产品损失量均不相同,选择配套装置的产量规模就必须以碱装置的联产品———
