钻井工具资料

  • 格式：doc
  • 大小：810.00 KB
  • 文档页数：38

微台阶尾管悬挂器

这种悬挂器是由微台阶形式将尾管柱悬挂于上层套管中的尾管座台阶上。该工具分为碰压式和非碰压式两种。微台阶尾管悬挂器靠尾管座和尾管挂的微台阶将尾管悬挂于上层套管上。这种尾管悬挂器悬挂成功率达100％。与其它尾管悬挂器相比有如下特点：

1、性能可靠，悬挂力大；

2、结构简单，重量轻，价格便宜；

3、使用碰压式尾管悬挂器能控制尾管外返上的水泥高度，保证固 井质量；

4、管外环空过水面积大，施工泵压低，可避免堵憋漏现象；

5、操作方便。

微台阶尾管悬挂器型号主要参数

型式 销钉剪断泵压

MPa 封隔器密封压力MPa 上端螺纹 下端螺纹 悬挂力

（KN） 总长

mm 送入接头反扣

螺纹代号 旋合圈数

TGF7〃×5〃 4.5±0.5 720 NC38(3 1/2 5〃API套539 2870 T120×6LH-7H/7e 18

TGP7〃×5〃 IF) 内螺纹 管长圆扣

TGF9 5/8 〃×7〃

4.5±0.5 725 NC50

(4 1/2IF)

内螺纹 7〃API套管长圆扣 686 2770 T

170×8LH-7H/7e 17 TGP9 5/8 〃×7〃

FFJT型浮阀接头

浮阀接头是石油钻井必备工具之一。浮阀接头连接在钻头上部，接头内浮阀总成紧靠钻头连接螺纹，也可连接在钻柱需要的地方。其主要功能是：防止接单根时泥浆带入钻屑、泥沙倒灌，堵塞钻头水眼；当发生井喷、井涌时，浮阀总成阀盖自动将水眼关闭，防止了管柱内井喷事故的发生。

结构：浮阀接头主要由接头体、浮阀总成二大部分组成，具体结构参见浮阀接头结构示意图。浮阀总成有板式浮阀和箭型浮阀二种，结构见示意图。

浮阀接头及浮阀总成技术参数（API）

浮阀接头规格型号 接头外径

mm 接头螺纹 浮阀总成

外径mm 浮阀总成水眼

mm

FFJT241 241.3 7 5/8＂REG 121 76

FFJT228 228 7 5/8＂REG 121 76

FFJT209 209.6 6 5/8＂REG 121 76

FFJT203 203 6 5/8＂REG 121 76

FFJT178 178 4 1/2＂IF 98 71

FFJT165 165 4 1/2＂REG 88 71

FFJT146 146 4 1/2＂REG 88 50

FFJT121 121 3 1/2＂REG 61 38.1

FFJT108 108 3 1/2＂REG 61 32

FFJT165 165 4 1/2＂IF 98 71

超级震击器

CSJ型超级震击器是八十年代推出的一种先进的打捞震击工具。该工具应用了液压和机械原理，采用了先进的工艺技术，集中了各类打捞震击工具的优点，它结构紧凑，性能稳定，便于调节(其震击力可由上提拉力的大小自由调节），使用方便，安全可靠。它是石油、地质勘探钻井工程中新型的向上震击工具。

规格系列及性能参数

型号 参数 CSJ46 CSJ62 CSJ70 CSJ76

外径（mm） 121 159 178 197

内径（mm） 51 57 60 68

井下最大拉力KN（tf） 400(40.82) 700(71.43) 900(91.84) 1200(122.45)

拉开行程(mm) 305 320 320 330

井下工作温度（℃） ＜150 ＜150 ＜150 ＜150

井下工作扭矩（N.m） 9800 14700 14700 19800

总长(mm) 3980 4080 4130 4450

接头螺纹 NC38 NC50 11/2 ＂FH 6 5/8 ＂REG

重量(kg) 340 420 480 560

77/8 X7”IA型尾管悬挂器

液压式尾管悬挂器是固井过程通过液压传动的卡瓦实现悬挂尾管 的固井工具，悬挂尾管可靠，节省套管，经济效益显著。 悬挂器主体主要零件有回接筒、反扣接头、密封套、7”短节、锥体、 卡瓦、固定环、长推杆、短推杆、弹簧、剪销I、环形活塞和液缸主体 等组成。 悬挂器主体附件有球座短节、空心胶塞、5”钻杆胶塞。

主要特点：

1、采用液压推动卡瓦悬挂，下井时无摩损，座卡瓦可靠；

2、增加了浮动螺套，花键轴，弹子盘和弹簧等；倒扣时易找中和 点，上扣也较容易；

3、增设了回接筒，必要时可回接套管；

4、采用双排卡瓦，增加了悬挂能力和流通面积；

5、中心管采用密封套密封，简单可靠。 规格、尺寸

规 格 卡瓦卡最通反扣 回接筒 送入中心卡瓦工 球座泵额

有效张开直径 瓦有效行程 大

外径 径 扣形

长度 内径 工具扣型 管提升高度 作泵压

(kgf/cm

2) 压(kgf/cm

2) 定

负荷

(T)

5/8 ″×7″IA ￠223.7 100 ￠214 ≥80 S170×10 162 ￠187 410 1500 45～50 7140 90

浮 鞋 浮 箍

浮鞋，浮箍是一种能产生浮力的一种套管引鞋或接箍。由于浮鞋或浮箍耐高温，密封性和可钻性好，连接方便，因而可代替引鞋，套管鞋 等。浮鞋或浮箍不仅可用于一般技术套管和油层套管，而且也可用于深井，超深井及特殊工艺井。

浮鞋接在套管柱末端，代替引鞋。起引鞋和回压凡尔的作用。浮箍接在距套管柱末端20～30米处。起承托环和回压凡尔的作用。 浮鞋主要由浮鞋体、水泥引鞋、球、球座组成。

浮箍与浮鞋的内部结构基本相同。只是浮箍体的上、下端均为API 套管螺纹。

图一 图二

浮鞋规格

规格 D L d d0 球φ d1 D1 d2 A

127.0 141.3 394 115 50 60 60 117 111

API套管螺纹 139.7 153.7 430 125 50 65 60 130 120

177.8 194.5 470 161.7 55 70 70 167 158

244.5 269.9 541 224 70 85 80 233 222

浮箍规格

规格 D L d d0 球φ d1 H H D1 d2 A

127.0 141.3 445 113 50 60 60 35 20 117 111

API套管螺纹 139.7 153.7 460 125 50 65 60 35 20 130 120

177.8 194.5 500 161.7 55 70 70 35 20 167 158

244.5 269.9 560 224 70 85 80 50 20 233 222

开式下击器

开式下击器(又称机械式下击器)是钻井打捞作业中普遍使用的一种下击工具。它是借助钻具的重量和弹性伸缩产生强烈的下击力和一定的上击力，它还可以作为恒压进

给工具，与管子割刀等配合使用。XJ型下击器可进行井下强烈下击，井内连续下击，井内上击工作。震击作业时，不能转动钻具。震击作业前，应将吊卡、吊环、大钩等锁紧拴牢、盖好井口和天车护罩，防止井内落物和大绳跳槽。

规格单列及性能参数

型 号 XJ-J95

(3 3/4) XJ-J102

(4) XJ-J108

(4 1/4) XJ-J121

(4 3/4) XJ-J146

(5 3/4) XJ-J159

(6 1/4) XJ-J178

(7) XJ-J203

(8)

外径尺寸mm(in) 95(15/4) 102 (4) 108

( 17/4 ) 121

( 19/4 ) 146

(23/4 ) 159

(25/4) 178 (7) 203(8)

最大抗拉KN

负荷(tf) 900(91.7) 1000

(102) 1100

(112) 1200

(122) 1300

(132.5) 1400

(143) 1500(153) 1600(163)

密封压力Mpa

(kgf/cm2) 15(153) 15(153) 15 (153) 15 (153) 15 (153) 15 (153) 15(153) 15(153)

行程（mm） 900 1000 1100 1200 1300 1400 1500 1600

水眼直径（mm） 32 32 32 38 51 51 70 70

接头螺纹 2 3/8REG 2 3/8REG 2 3/8REG NC38

(1 3/4IF) NC40(4FH) NC50

(2 1/4IF) 2 3/4IF 2 3/4IF

闭合时总长度

（mm） 1800 1900 2000 2100 2300 2500 2700 2900

闭式下击器

闭式下击器的运动部分全部浸浴在封闭的油腔内，故又称油浴下击器。该工具适用于深井和中深井的打捞作业。 0BJ型闭式下击器具有结构合理，密封可靠，性能优良，

操作使用方便，维修简单等优点。 单独使用闭式下击器时，钻具结构和操作方法与开式下击器相同。

规格系列与性能参数

型号 BJ-95

(3 3/4) BJ-102(4) BJ108

(4 1/4) BJ-121

(4 3/4) BJ-146

(5 3/4) BJ-159

(6 1/4) BJ-178(7) BJ-203(8)

最大抗拉KN 负荷(tf) 900

(91.7) 1000(102) 1100(112) 1200(122) 1300(132.5) 1400(143) 1500(153) 1600 (163)

密封Mpa 压力(kgf/cm2) 20(204) 20 (204) 20(204) 20 (204) 20 (204) 20 (204) 20(204) 20 (204)

行程（mm） 300 300 400 400 460 460 460 460

水眼直径（mm） 32 32 32 38 51 51 70 70

接头 螺纹 NC26

(2 3/8IF) NC31

(2 7/8IF) NC31

(2 7/8IF) NC38

(3 1/2IF) NC46

(4FH) NC50

(4 1/2IF) NC50 (65/8REG)

打开时总长

（mm） 2850 2850 2950 2950 3000 3100 3200 3300

FT型投入式止回阀

投入式止回阀是钻柱内防喷器。该工具结构简单，操纵方便，只要卸开方钻杆的接头螺纹便可以投入钻杆的接头螺纹便可以投入钻杆的水眼内，就位后就能达到内防喷目的。

投入式止回阀规格型号和参数

型号 项目 止回阀总成 就位接头 密封 接头螺纹

合集下载

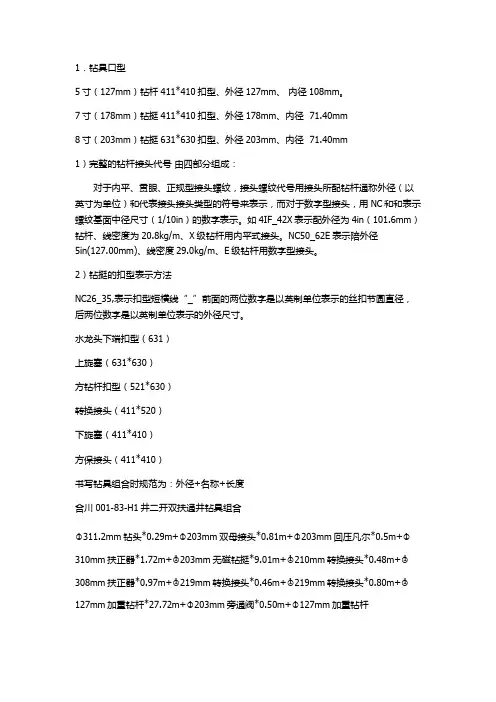

钻井用钻具知识总结

钻井用钻具知识总结

1．钻具口型

5寸（127mm）钻杆411*410扣型、外径127mm、 内径108mm。

7寸（178mm）钻挺411*410扣型、外径178mm、内径 71.40mm

8寸（203mm）钻挺631*630扣型、外径203mm、内径 71.40mm

1）完整的钻杆接头代号 由四部分组成：

对于内平、贯眼、正规型接头螺纹，接头螺纹代号用接头所配钻杆通称外径（以英寸为单位）和代表接头接头类型的符号来表示，而对于数字型接头，用NC和和表示螺纹基面中径尺寸（1/10in）的数字表示。如4IF_42X表示配外径为4in（101.6mm）钻杆、线密度为20.8kg/m、X级钻杆用内平式接头。NC50_62E表示陪外径5in(127.00mm)、线密度29.0kg/m、E级钻杆用数字型接头。

2）钻挺的扣型表示方法

NC26_35,表示扣型短横线“_”前面的两位数字是以英制单位表示的丝扣节圆直径，后两位数字是以英制单位表示的外径尺寸。

水龙头下端扣型（631）

上旋塞（631*630）

方钻杆扣型（521*630）

转换接头（411*520）

下旋塞（411*410）

方保接头（411*410）

书写钻具组合时规范为：外径+名称+长度

合川001-83-H1井二开双扶通井钻具组合

○1311.2mm钻头*0.29m+○1203mm双母接头*0.81m+○1203mm回压凡尔*0.5m+○1310mm扶正器*1.72m+○1203mm无磁钻挺*9.01m+○1210mm转换接头*0.48m+○1308mm扶正器*0.97m+○1219mm转换接头*0.46m+○1219mm转换接头*0.80m+○1127mm加重钻杆*27.72m+○1203mm旁通阀*0.50m+○1127mm加重钻杆*251.89m+○1127mm钻杆*1115.86m+○1 _方保接头*0.81m+○1_下旋塞*0.44m+○1_转换接头*0.80m

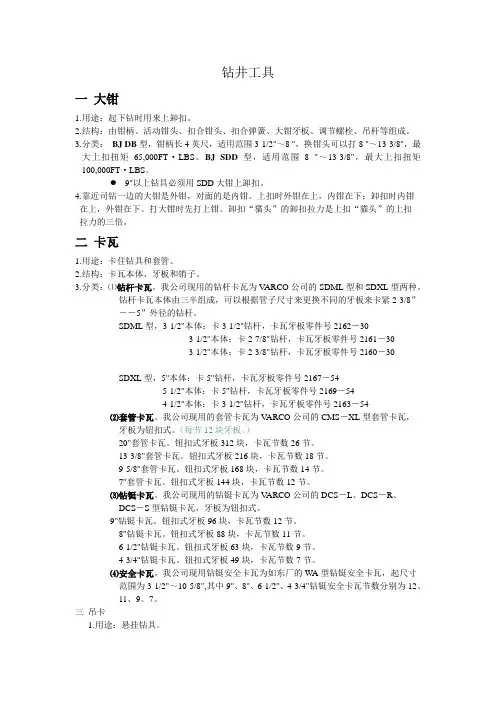

钻井工具1

钻井工具1

钻井工具

一 大钳

1. 用途：起下钻时用来上卸扣。

2. 结构：由钳柄、活动钳头、扣合钳头、扣合弹簧、大钳牙板、调节螺栓、吊杆等组成。

3. 分类： BJ DB型，钳柄长4英尺，适用范围3-1/2"～8 "，换钳头可以打8 "～13-3/8"，最大上扣扭矩65,000FT·LBS。BJ SDD型，适用范围8 "～13-3/8"，最大上扣扭矩100,000FT·LBS。

 9"以上钻具必须用SDD大钳上卸扣。

4. 靠近司钻一边的大钳是外钳，对面的是内钳。上扣时外钳在上，内钳在下；卸扣时内钳

在上，外钳在下。打大钳时先打上钳。卸扣“猫头”的卸扣拉力是上扣“猫头”的上扣

拉力的三倍。

二 卡瓦

1. 用途：卡住钻具和套管。

2. 结构：卡瓦本体、牙板和销子。

3. 分类：⑴钻杆卡瓦。我公司现用的钻杆卡瓦为VARCO公司的SDML型和SDXL型两种。

钻杆卡瓦本体由三半组成，可以根据管子尺寸来更换不同的牙板来卡紧2-3/8”

――5”外径的钻杆。

SDML型，3-1/2"本体：卡3-1/2"钻杆，卡瓦牙板零件号2162－30

3-1/2"本体：卡2-7/8"钻杆，卡瓦牙板零件号2161－30

3-1/2"本体：卡2-3/8"钻杆，卡瓦牙板零件号2160－30

SDXL型，5"本体：卡5"钻杆，卡瓦牙板零件号2167－54

5-1/2"本体：卡5"钻杆，卡瓦牙板零件号2169－54

4-1/2"本体：卡3-1/2"钻杆，卡瓦牙板零件号2163－54

⑵套管卡瓦。我公司现用的套管卡瓦为VARCO公司的CMS－XL型套管卡瓦，

初学者必读钻井基本术语及相关知识

初学者必读钻井基本术语及相关知识

钻井工程常识

(讲义)

系列讲座之一

目 录

一、钻井工程术语

二、钻机组成及其主要作用

三、主要钻具

四、钻井方法

五、钻井工艺流程

1 一、钻井工程术语

1、井：以勘探开发石油和天然气为目的的，在地层中钻出的具有一定深度的圆柱形孔眼。

2、井口：井的开口端。

3、井底：井的底端。

4、裸眼：未下套管部分的井段。

5、井深：从转盘补心面至井底的深度。

6、井壁：井眼的圆柱形表面。

7、环空：井中下有管柱时，井壁与管柱或管柱与管柱之间的圆环形截面的柱状空间。

8、井眼轴线：井眼的中心线。

9、井身结构：指的是钻头钻深、相应井段的钻头直径、下入的套管层数、直径及深度、各层套管外的水泥返高以及人工井底等。

10、人工井底：设计的最下部油层下的阻流环或水泥塞面。(注：该定义不全面，人工井底是可变的)

11、井的类别：按一定依据划分的井的总类。按钻井的目的可分为探井和开发井等；按完钻后的井深可分为浅井(<1200m)、中深井(1200～3000m)、深井(3000～5000m)和超深井(>5000m)；按井眼轴线形状可分为直井和定向井。

12、探井：指以了解地层的时代、岩性、厚度、生储盖的组合和区域地质构造，地质剖面局部构造为目的，或在确定的有利圈闭上和已发现油气的圈闭上，以发现油气藏、进一步探明含油气边界和储量以及了解油气层结构为目的所钻的各种井，包括地层探井、预探井、详探井和地质浅井。

13、开发井：指为开发油气田所钻的各种采油采气井、注水注气井，或在已开发油气田内，为保持一定的产量并研究开发过程中地下情况的变化所钻的调整井、补充井、扩边井、检查资料井等。

14、直井：井眼轴线大体沿铅垂方向，其井斜角、井底水平位移和全角变化率均在限定范围内的井。

15、定向井：沿着预先设计的井眼轨道，按既定的方向偏离井口垂线一定距离，钻达目标的井。

16、丛式井：在一个井场上或一个钻井平台上，有计划地钻出两口或两口以

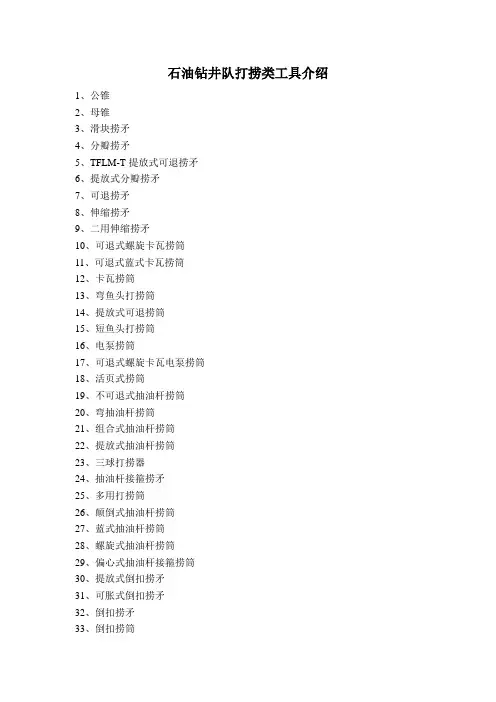

石油钻井队打捞类工具介绍
