水管安装施工方案

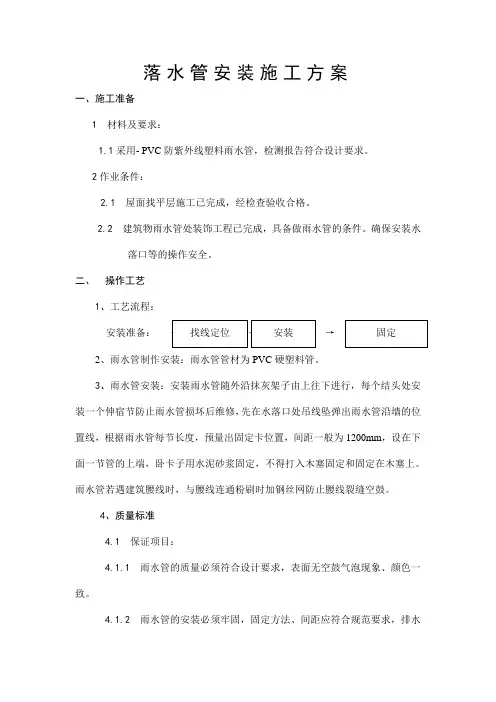

落水管安装施工方案

一、施工准备

1 材料及要求：

1.1采用- PVC防紫外线塑料雨水管，检测报告符合设计要求。

2作业条件：

2.1 屋面找平层施工已完成，经检查验收合格。

2.2 建筑物雨水管处装饰工程已完成，具备做雨水管的条件。确保安装水落口等的操作安全。

二、 操作工艺

1、工艺流程：

安装准备： → 找线定位 → 安装 → 固定

2、雨水管制作安装：雨水管管材为PVC硬塑料管。

3、雨水管安装：安装雨水管随外沿抹灰架子由上往下进行，每个结头处安装一个伸宿节防止雨水管损坏后维修，先在水落口处吊线坠弹出雨水管沿墙的位置线，根据雨水管每节长度，预量出固定卡位置，间距一般为1200mm，设在下面一节管的上端，卧卡子用水泥砂浆固定，不得打入木塞固定和固定在木塞上。雨水管若遇建筑腰线时，与腰线连通粉刷时加钢丝网防止腰线裂缝空鼓。

4、质量标准

4.1 保证项目：

4.1.1 雨水管的质量必须符合设计要求，表面无空鼓气泡现象、颜色一致。

4.1.2 雨水管的安装必须牢固，固定方法、间距应符合规范要求，排水通畅，不漏水。

4.2 基本项目：

4.2.1雨水管的连接口应紧密，承插方向、长度、排水口距散水的高度，正、侧面视为顺直。

5、成品保护

5.1雨水管存放应平整，横、竖分层码放。

5.2 雨水管安装前，对雨水斗应采取措施，不使雨水斗的排水浇墙，造成墙面污染。

6、应注意的质量问题

6.1 雨水管安装不直：安装卡箍时未认真找正。应弹线；侧向应控制距墙的距离，目测顺直。

6.2 雨水斗高于找平层：造成屋面积水，应加强管理；操作应认真，保证防水层按要求的坡度做。

6.3 雨水管固定不牢：主要是在基层下木塞用圆钉或木螺丝固定而造成；固定点严禁下木塞，雨水管卡箍采用塞水泥砂浆固定，其他采用射钉或螺栓。

三、安全要求

【爱康水管】PPR管道安装施工规范（用户须知） (2009-7-29 18:30:57)

分类：水管知识 标签：水管 爱康水管 爱康保利水管 PPR PPR水管 管道施工规范 |

施工前客户注意的事项：

一：水管走向确认及用水设备定位

客户应根据装修设计图纸及房型结构来确定水管走向，水管走向可分为吊顶排列、墙槽排列、地面排列及明管安装，选择哪种排列方法与装修队协商。

用水设备定位：例如：在管道系统中的前置过滤器、增压泵或埋墙式龙头，在安装水管前，并确定摆放位置，否则影响施工。

二：墙槽是否开好及原先老管是否拆除 所有需安装放用水设备的地方，如：热水器、台盆、马桶、浴缸等墙槽高度、深度是否达标（墙槽的宽度，单槽为4cm，双槽为10cm，墙槽深度为3-4cm),墙槽高度是根据用水设备的不同而定。

三：穿墙洞

如走单根水管的墙洞直径为6cm,如走两根水管的墙洞直径在10cm或打2个直径为6cm的墙槽分开走。

施工指南：

一：安装前检查

1：拖线板、电线、插头、插座是否完好，热容器具是否松动或损坏，专用减管是否完好。

2：管材、管件是否同一品牌。 二：正规厂家生产的热熔机器一般有红绿指示灯，红灯代表加温，绿灯代表恒温，第一次达绿灯时不可使用，必须第二次达绿灯时方可使用，热熔时温度在 260℃ -280℃ 。低于或高于该温度，都会造成连接处不能完全熔合，留下渗水隐患。

热熔工具 热熔横截面（坏） 热熔横截面（好）

三：对每根管材的两端在施工前应检查是否损伤，以防止运输过程中对管材产生的损害，如有损害或不确定，管安装时，端口应减去4-5cm，并不可用锤子或重物敲击水管，以预防管道爆管，相对提高使用寿命。 （见图1）

图1图2

四：切割管材必须使端面垂直于管轴线，管材切割应使用专用管子剪。（见图2）

五：加热时：无旋转地把管端导入加热模头套内，插入到所标识的深度，同时，无旋转地把管件推到加热模头上，达到规定标志处。加热时间应按下图表格说明书中执行。

1 排水管道施工方案

第一章：工程概况

一.编制依据

1、施工图纸：

科研生产办公基地写字楼A座地下管线迁建工程12407施水01

1.2现行国家工程质量验收规范：

1.2.1《给水排水管道工程施工及验收规范》（GB50268-2008）

1.2.2《埋地聚乙烯排水管道工程技术规范》（CECS164-2004）

二.工程概况及特点

本工程为科研生产办公基地A座办公楼地下排水管道迁建工程，迁建排水管道总长度为300m，管材为HDPE双壁波纹排水管DN300,排水检查井采用直径1000㎜钢筋砼检查井，共8座，复合材料井盖；拟拆除管线长度280m，

主要工程量如下表：

序号 名称 规格 单位 数量

1 HDPE双壁波纹管 DN300 m 300

2 圆形混凝土污水检查井 Φ1000 座 8

3 复合材料井盖（排水） Φ700 套 8

2 第二章：总体施工组织

一、施工准备

1图纸资料的准备

1.1 熟悉图纸、施工技术标准及验收规范，了解设计意图，理解图纸提出的施工要求；

1.2 参加由业主组织的设计交底工作,澄清设计图纸上存在的问题确定特殊管道的施工方法；

1．3根据设计图纸和设计交底会议纪要,编制详细的施工图材料预算,确定所需材料的品种、规格、数量和有关标准；

1.4 考虑与其它专业的配合，编制施工进度计划，编制详细施工方案，准备施工机具材料；

1.5 对施工人员进行安全教育，特殊工种上岗前培训、取证。如起重工、电工、和吊车司机等特殊工种必须持有劳动部门颁发的特殊性工种操作证；

1.6制定质量控制点,严格按照控制点的要求进行施工；

1.7 组织工程技术人员对施工班组进行技术交底，务必使其理解技术要求、施工方法及施工中应特别注意的事项。

第1篇

本工程为某住宅小区给排水管安装工程，包括给水管、排水管、雨水管等管道的安装。工程范围为住宅楼、地下车库、绿化带等区域，共计安装管道长度约5000米。工程内容主要包括：管道的采购、运输、铺设、连接、试压、冲洗、消毒等工作。

二、施工组织

1. 施工队伍

施工队伍由具有相关资质的施工企业组成，包括施工技术负责人、施工员、质量员、安全员等。

2. 施工设备

施工设备包括：挖掘机、装载机、平板拖车、卷扬机、切割机、焊接机、试压设备、冲洗设备等。

3. 施工材料

施工材料包括：给水管、排水管、雨水管、阀门、三通、四通、弯头、管道附件等。

三、施工方案

1. 施工准备

（1）施工图纸及技术资料的熟悉：组织施工人员认真学习施工图纸，了解工程概况、施工要求、技术参数等。

（2）现场勘查：对施工现场进行实地勘查，了解地下管线、地形地貌、施工环境等情况。

（3）施工方案编制：根据施工图纸、现场勘查结果及施工经验，编制详细的施工方案。

（4）施工组织设计：明确施工组织结构、人员配置、施工进度、质量保证措施、安全措施等。

2. 管道安装

（1）管道铺设

1）根据施工图纸，确定管道铺设路线，确保管道顺直、美观。 2）开挖沟槽：根据管道铺设要求，开挖沟槽，沟槽深度应满足管道埋设要求。

3）铺设管道：将管道按设计要求铺设在沟槽内，确保管道水平、垂直。

4）管道连接：采用焊接、法兰连接等方式将管道连接牢固。

5）回填土：管道连接完成后，回填土并夯实。

（2）管道试压

1）试压前，对管道进行检查，确保管道无泄漏、破损。

2）根据设计要求，确定试压压力，对管道进行试压。

3）试压过程中，密切观察管道情况，发现异常立即采取措施。

（3）管道冲洗、消毒

1）试压合格后，对管道进行冲洗、消毒，确保管道内无杂质、细菌。

2）冲洗、消毒后，进行二次试压，确保管道无泄漏、破损。

3. 施工注意事项

（1）施工过程中，严格遵循施工图纸及规范要求，确保施工质量。
