FN3负荷开关使用说明书

概述

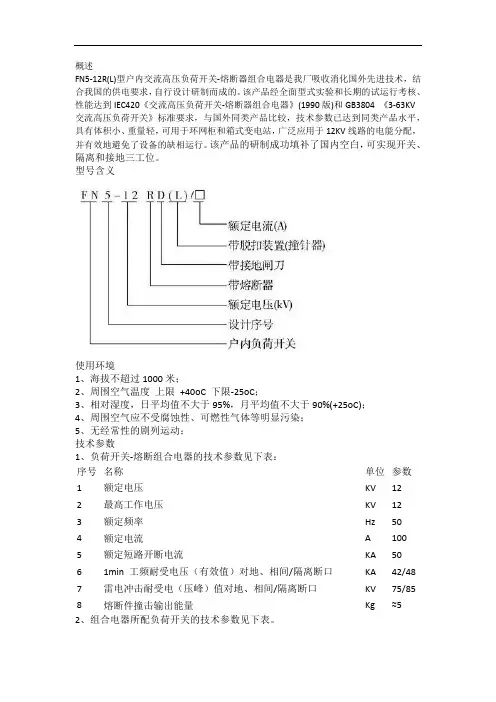

FN5-12R(L)型户内交流高压负荷开关-熔断器组合电器是我厂吸收消化国外先进技术，结合我国的供电要求，自行设计研制而成的。该产品经全面型式实验和长期的试运行考核、性能达到IEC420《交流高压负荷开关-熔断器组合电器》(1990版)和GB3804 《3-63KV交流高压负荷开关》标准要求，与国外同类产品比较，技术参数已达到同类产品水平，具有体积小、重量轻，可用于环网柜和箱式变电站，广泛应用于12KV线路的电能分配，并有效地避免了设备的缺相运行。该产品的研制成功填补了国内空白，可实现开关、隔离和接地三工位。

型号含义

使用环境

1、海拔不超过1000米；

2、周围空气温度上限 +40oC 下限-25oC；

3、相对湿度，日平均值不大于95%，月平均值不大于90%(+25oC)；

4、周围空气应不受腐蚀性、可燃性气体等明显污染；

5、无经常性的剧列运动；

技术参数

1、负荷开关-熔断组合电器的技术参数见下表：

序号 名称 单位 参数

1 额定电压 KV 12

2 最高工作电压 KV 12

3 额定频率 Hz 50

4 额定电流 A 100

5 额定短路开断电流 KA 50

6 1min 工频耐受电压（有效值）对地、相间/隔离断口 KA 42/48

7 雷电冲击耐受电（压峰）值对地、相间/隔离断口 KV 75/85

8 熔断件撞击输出能量 Kg ≈5

2、组合电器所配负荷开关的技术参数见下表。

序号 名称 单位 参数

1 额定电压 KV 12

2 最高工作电压 KV 12

3 额定频率 Hz 50

4 额定电流 A 630

5 额定负载有功负载开断电流 A 630

6 5%额定有功负载开断电流 A 31.5

7 额定电容开断电流 A 10

8 额定电感开断电流 A 40

9 额定转移电流 KA 1.3

10 额定短时耐受电流 KA 20

11 额定峰值耐受电流 KA 50

12 机械寿命 次 2000

电气趣味知识：

1、为什么变压器的分接开关位于高压侧？

在高压侧，因为高压侧的电流小，对开关的容量要求不高。如果在低压侧的话，开关的容量要求高，体积就会很大，因为高压侧电压高，电流小，低压侧电压低电流大。

FN3负荷开关主要技术参数

额定电压(KV) 额定电流(A) 额定开断电流(KA) 额定峰值耐受电流(KA) 额定短时耐受电流(KA) 额定短路持续时间(S) 重量(KG) cosφ=0.15 cosφ=0.17

10 400 8.5 1.45 25 8.5 5 50

FN3负荷开关结构简介

负荷开关由底架,传动机构,支柱绝缘子,闸刀及灭弧装置等用部分阻成.底架由钢板焊接而成,并装有传动机构.闸刀借支柱绝缘子固定在底架上,闸刀接触点铆有限触头,端部装有弧动触头.灭弧装置与装置及喷嘴构成.在底加上还配有跳扣,凸轮与快速合闸弹簧,可进行快速合闸动作.

FN3负荷开关概述

FN3-10(R)型户内交流高压负荷开关系三相交流50Hz的高压开关设备,用于额定电压为10KV的电力系统中,作为正常情况下分,合电路之用.负荷开关带有RN型高压熔断器,可开断短路电流,作为过载与短路之用.

高压负荷开关小知识

A、垂直安装，开关框架、合闸机构、电缆外皮、保护钢管均应可靠接地（不能串联接地）。

B、运行前应进行数次空载分、合闸操作，各转动部分无卡阻，合闸到位，分闸后有足够的安全距离。

C、与负荷开关串联使用的熔断器熔体应选配得当，即应使故障电流大于负荷开关的开断能力时保证熔体先熔断，然后负荷开关才能分闸。

D、 合闸时接触良好，连接部无过热现象，巡检时应注意检查瓷瓶脏污、裂纹、掉瓷、闪烁放电现象；开关上不能用水冲（户内型）。（一台高压柜控制一台变压器时，更换熔断器最好将该回路高压柜停运。）

高压气体压力开关压力开关，主要有6个。

固气高压负荷开关的灭弧室气体生产材料产生的气体吹出来的弧，电弧本身能量，它的结构相对简单，适合于35000伏及以下的产品。

FZW32-40.5/1250-25户外高压隔离真空负荷开关(以下简称负荷开关)是由我公司研制开发、并由我公司生产的新一代高压电器，本产品经严格的型式试验和长期试运行考核，各项技术性能指示全部达到GB/T 3804和IE标准，适用于额定电压40.5kV、额定电流1250A、三相交流50Hz的供电网络中。F Z W - 40.5 / 1250- 2532额定短时耐受电流额定电流额定电压设计序号户外真空负荷开关产品型号及含义主要功能特点● 采用真空灭弧、无爆炸危险、不须检修。● 隔离刀与三相真空灭弧室联动，分闸时有明显的隔离断口。● 机体的零部件全部采用不锈钢材料，底架采用不锈钢材料或热镀锌外加防紫外线保护涂料的碳钢材料，确保了机体在户外环境下的正常运行。● 安装方式以双杆式、电动操作为主，也可采用电动或远程遥控操作。● 开断能力大、安全可靠、电寿命长、可频繁操作。● 广泛适用于农网、城网、铁路等配电线路改造。使用环境条件1、海拔不超过3000m。2、周围空气温度上限+40℃，下限-30℃3、相对湿度：日平均值不大于95%，月平均值不大于90%4、无经常性的剧烈振动。概述FZW32-40.5户外高压交流真空隔离负荷开关高压电器

109主要技术数据

负荷开关真空灭弧室装配调整的技术参数见表隔离刀装配调整技术参数见表123456触头开距平均分闸速度三相触头分闸不同期三相触头合闸不同期带电体之间及相对地距离辅助回路电阻mmm/smsmsmmμΩ13±11.4±0.2≤5≤2≥420400≥R≤1000123隔离刀正压力触刀最后分离点到静触头距离小断口/大断口进出线端电阻NmmμΩ500±50≥180/420≤150FZW32-40.5户外高压交流真空隔离负荷开关名 称序 号单 位参数值123456789101112131415161718额定电压额定频率额定电流额定有功负载开断电流额定闭环开断电流5%额定有功负载开断电流额定电缆充电开断电流1min工频耐受电压：真空断口、相间、相对地/隔离断口雷电冲击耐受电压：相间、相对地/隔离断口额定短时耐受电流（热稳定）额定短路持续时间额定峰值耐受电流（动稳定）额定短路关合电流机械寿命真空灭弧室触头允许磨损厚度手动操作力矩接地刀机械寿命接地刀动稳定kVHzAAAAAkVkVkASkAkA次mmnm次kA40.55012501250125062.52568/95/110185/2152546363100000.6≤300200040名 称序 号单 位参数值名 称序 号单 位

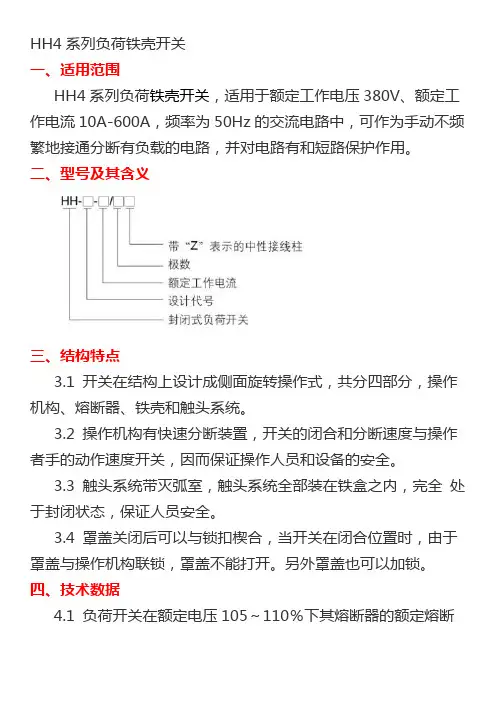

HH4系列负荷铁壳开关

一、适用范围

HH4系列负荷铁壳开关，适用于额定工作电压380V、额定工作电流10A-600A，频率为50Hz的交流电路中，可作为手动不频繁地接通分断有负载的电路，并对电路有和短路保护作用。

二、型号及其含义

三、结构特点

3.1 开关在结构上设计成侧面旋转操作式，共分四部分，操作机构、熔断器、铁壳和触头系统。

3.2 操作机构有快速分断装置，开关的闭合和分断速度与操作者手的动作速度开关，因而保证操作人员和设备的安全。

3.3 触头系统带灭弧室，触头系统全部装在铁盒之内，完全 处于封闭状态，保证人员安全。

3.4 罩盖关闭后可以与锁扣楔合，当开关在闭合位置时，由于罩盖与操作机构联锁，罩盖不能打开。另外罩盖也可以加锁。

四、技术数据

4.1 负荷开关在额定电压105～110％下其熔断器的额定熔断短路电流应符合下表的规定。

4.2 负荷开关的熔断器在周围空气温度为20±5℃时通以1.75Ie应在1小时内熔断，通以1.3Ie应在1小时内不熔断（Ie为负荷开关额定工作电流）。

五、安装尺寸

适用于南方

额定电流(A) 外形尺寸（mm> 安装孔及孔距（mm)

A B C D E F G H I Φ 30 247 210 242 307 103 157 199 - 122 6

60 349 262 301 430 129 198 280 110 150 7

100 410 283 340 0 164 235 351 240 - 7

负荷开关额定电流（A) 负荷开关触头极限通能力 熔断器极限分断能力

通断能力（A) CosΦ 通断次数 通断次数（A） CosΦ 通断次数

15 60 0.5 10 500 0.8 2

30 120 0.5 10 1500 0.7 2

60 240 0.4 10 3000 0.6 2

100 250 0.6 10 3000 0.4 3
