负荷开关安装作业指导书
1、目的：
保证负荷开关安装符合规程要求。
2、要求：
作业人员应掌握安装要领、熟练操作。
3、适用范围：
10kV线路杆上安装单（双）负荷开关作业。
4、引用标准：
《电业安全工作规程》DL409-91。
《架空送电线路施工技术》98版。
《电力建设安全工作规程》DL5009*2-94。
《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50173-92。
5、作业工具：
滑车组配Φ18白棕绳40－60m ；Φ12mm拉绳2根，如油开关可用3匹绞磨，钢丝绳套；8磅小榔头的1把；1.5m撬棍；手扳葫芦2－4只，断线钳。1T卸扣3只；Φ8－13mm钢丝套2m左右1根；卷尺1把。凡士林1瓶。钢丝刷1把。

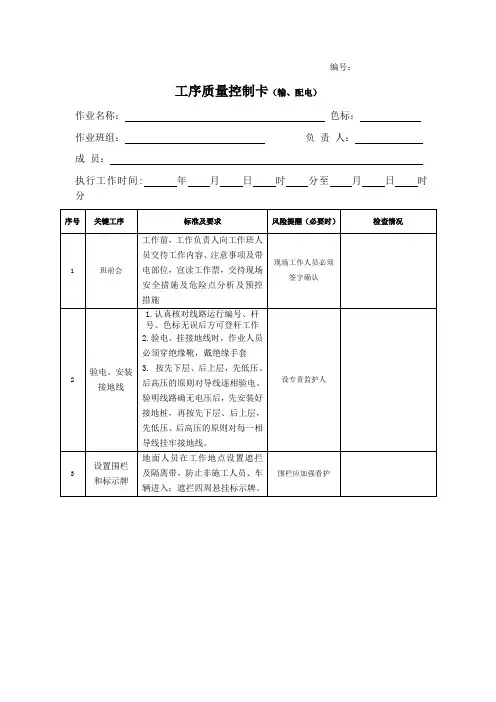

6、作业程序与技术要求：
6．1 准备工作：
6．1．1领料、运输等检查：领料、查看开关套管及触头等是否完好，合格证、试验报告等资料是否齐全，并取出保存。将开关抬上车用手扳葫芦或绳索稳固，会同司机检查是否安全、可靠。中途负责人和司机都应查看是否牢固。
检查安装 图纸、杆塔明细表、材料规格是否完备无误。检查施工工器具是否完备合格。
6．1．2许可手续办理：进入工作现场工作负责人得到工作许可人许可后，并查看、核 对 现场措施与工作票、作业票是否相符合（不完备应补充安全措施），查看、核对无误后办理许可手续。
6．1．3 “二交一查”及安全、技术措施交底：工作负责人召集全体人员进行“二交一查”，宣读工作票、作业 票，
交待工作地段、停电地段、带电部分、危险点及预控安全措施、工作任务、人员分配、设专职监护人等。检查全体作业人员是否戴好安全帽，人员应规范着装，穿长袖棉质衣服、穿软底绝缘鞋、戴手套并检查个人工器具。上杆人员正确使用安全带并检查登高工器具。如有民工应安全教育并安全、技术交底后签《民工协议书》、《安全教育卡》。
6．1．4拆除外包装：用撬棍、小榔头开箱搬运至杆下，（小心作业，避免损伤），取出操作机构及联杆，用断线钳剪断底部横木螺栓，拆除底部横木运至杆根。
6．2 作业过程：
6．2．1起吊开关：a、地面电工将开关吊点用钢丝套连接，控制夹角为120°左右，并装好开关上的设备线夹， 杆上电工2人上杆挂好滑车组及穿好绳套，杆上电工用卷尺量好安装位置做好标记，一端由地面工栓绳套用卸扣固定于钢丝套上。b、开关上系上控制拉绳1～2根，另一端放至地面由电工拉住，互相配合，慢慢吊起，杆上电工应防止被开关撞到身体及脚扣和挂住安全带，一般采取1人在就位点上方，一人下方的站位方法。
6．2．2安装开关： 起吊到位后拉绳稳固，可缠绕电杆3～4圈。杆上电工将开关与地面拉控制绳人员配合校正开关贴近电杆，拧开螺栓将抱箍套上电杆拧螺栓，同时协调好安装位置尽量平、正及注意静触点在送电侧方向。
6．2．3 校正开关：用控制绳、小榔头、肩部校正扭斜后，拧紧。
6．2．4装、接导线：杆上电工1人拆开导线，1人装瓷横担，并用扎线固定导线，然后两人配合量取好至开关设备线夹距离，用断线钳剪断6根搭接导线后，1人用钢丝刷刷净导线，涂上凡士林，将导线插入设备线夹拧紧，同法操作另5根。注意弧度应自然、美观、电气间隙是否足够等问题。
6．2．5 安装接地：另一人爬至开关下方，吊上Ф25的铜塑线用刀剥皮后用手拧紧做好端头。安装开关接地线3处（弯度与开关20mm），后沿电杆紧贴引下并每隔1－1.5m用铝线绑扎固定。
6．2．6安装操作杆：甲电工将操作杆吊上连接开关，乙装抱箍及联络杆段，后两人对站，吊上操作机钩安装于一定高度2.5m以上，并试操作分、合3－4次。
6．2．7 安装避雷器：开关应安装避雷器（按设计要求确定组数）并接地，开关也应接地。
6．2．8双回路开关同上操作。
7、质量安全要求：
7．1 人员无伤亡、设备无损坏。 7．2 开关装好后应使接线连接良好、美观、自然，开关高度合适，静触头方向正确。
7．3 螺栓应紧固，试操作应灵活无异常，分、合指示清晰。
接地连接接触应良好、平整、无扭斜，电气间隙应符合要求相与相间30cm，相和电杆、构件20 cm。
8、安全措施：
8．1 抬运开关应合力协调，开箱应防止损物、损人。 8．2 起吊时开关下方严禁站人，防止碰撞。
8．3 杆上作业转位时不得失去安全带的保护，脚不得踩开关联杆及触头、灭弧装置及裙套。
8．4 校正开关时使用锤击，应防止脱落，不得戴手套，随时查看锤松动情况。
8．5 杆上人员不得抛物要使用绳索传递，上下电杆注意防止脚扣踩在引下线打滑及碰撞，交叉作业应错开站位并防止掉东西。
8．6 线路施工，应按有关规定编制施工安全技术组织措施计划，并需组织全体施工人员结合现场实际认真学习。
8．7 选派的工作负责人应有较强的责任心和安全意识，并熟悉作业现场情况和熟练地掌握所承担工作的质量标准。选派的工作班成员需能在工作负责人指导下安全、保质保量完成所承担的工作任务。
8．8 按规程、制度、规定正确填写和签发工作票。对工作票把好签发审批关并按规定及时送交办理工作票，必须在办理许可工作手续后，方可进入作业现场。
8．9 工作负责人必须在办理许可手续后，方可向工作班成员进行“二交一查”工作。工作负责人应检查工作班成员着装是否整齐、符合要求。安全用具和劳保用品是否佩带齐全。全体施工人员集合，由工作负责人宣读工作票，交待工作内容、工作地点、现场安全措施、、带电部位和其他注意事项。
8．10 工作负责人（监护人）在全部停电或部分停电时，只有安全措施可靠，人员集中在一个工作地点，确无触电危险的情况下，方可参加工作。专责监护人不得做其他工作。
8．11 工作负责人应及时提醒和制止影响作业人员精力的言行。严禁酒后工作和在工作中谈笑、打闹等。
8．12 几人同时进行工作时，需互相呼应，协同作业。几人同时进行工作，又呼应困难，应设专人指挥，并明确指挥方式。使用通讯工具时需事先检查通讯工具是否完好。
9、作业终结：
9.1清理现场，做到工完料尽场地清。
9.2工作班人员向工作负责人汇报工作情况。
9.3填写施工记录，记录应齐全、清洁保存完好。
10.工作危险点及其防范措施:
序号 危 险 点 防 范 措 施
1 组装开关时砸、压、夹、伤人 1 组装、抬运开关应合力协调，开箱应防止损物、压、夹、伤人。
2 起吊时开关下方严禁站人，防止碰撞。
3 校正开关时使用锤击，应防止脱落，不得戴手套，随时查看锤松动情况。
2 高空跌落 1杆上作业系好安全带，应系在牢固构件或杆子上不得系在锋利的构件上，杆上作业转位时不得失去安全带的保护。脚不得踩开关联杆及触头、灭弧装置及裙套。
2杆上人员不得抛物要使用绳索传递，上下电杆注意防止脚扣踩在引下线打滑及碰撞。
3上下交叉作业应配合、协调好人站位及脚扣位置，并应防止掉东西，应使用工具包。
4如电杆有泥水、雨天应做好防滑措施，防止跌落。
3 安装开关触电伤人 1邻近带电线路应保持足够的安全距离，设专责监护人。如更换开关应做好停电、挂好接地措施。上杆还要挂好个人保安线后，才能作业。
11．检查与考核
按金能电力工程分公司奖惩办法检查和考核。
