机械制图-三视图练习

三视图绘制练习题库

三视图绘制 班级 姓名

1．由视图画三视图

２．由视图画三视图

３．由视图画三视图

４．由视图画三视图

三视图绘制 班级 姓名

５．由视图画三视图

６．由视图画三视图

主视图

５．添加所缺的三条线

６．添加所缺的三条线

７．添加所缺的三条线

８．添加所缺的三条线

三视图绘制 班级 姓名

1．添加所缺的三条线

2．添加所缺的三条线

3．添加所缺的三条线

4．添加所缺的三条线

5．添加所缺的三条线 6．添加所缺的三条线

7．添加所缺的三条线

8．添加所缺的三条线

三视图绘制 班级 姓名

1．添加所缺的三条线

２．添加所缺的三条线

３．添加所缺的三条线

４．添加所缺的三条线

三视图绘制 班级 姓名

５．添加所缺的三条线

６．添加所缺的三条线

７．添加所缺的三条线

８．添加所缺的三条线

三视图绘制 班级 姓名

1．添加所缺的三条线 ２．添加所缺的三条线

３．添加所缺的三条线

４．添加所缺的三条线

三视图绘制 班级 姓名

５．添加所缺的三条线

６．添加所缺的三条线

７．添加所缺的三条线

８．添加所缺的三条线

三视图绘制 班级 姓名

1．添加所缺的三条线 ２．添加所缺的三条线

３．添加所缺的三条线

４．添加所缺的三条线

三视图绘制

班级

姓名

５．添加所缺的三条线

６．添加所缺的三条线

７．添加所缺的三条线

８．添加所缺的三条线

三视图绘制 班级 姓名

1．添加所缺的三条线 ２．添加所缺的三条线

３．添加所缺的三条线

４．添加所缺的三条线

三视图绘制 班级 姓名

５．添加所缺的三条线

６．添加所缺的三条线

７．添加所缺的三条线

８．添加所缺的三条线

三视图绘制 班级 姓名

1．添加所缺的三条线

２．添加所缺的三条线

３．添加所缺的三条线

４．添加所缺的三条线

三视图绘制 班级 姓名

５．添加所缺的三条线

建筑制图——第三章 3—2三视图之间的关系及投影规律

1 / 4

课程名称 建筑制图 授课教师 王浩

教材

普通高等教育“十五”国家级规划教材《建筑制图》（第五版）高等教育出版社 课 题 三视图之间的关系及投影规律

课 型 新授课

教学时数 45分钟

教 学

目 的

要 求 掌握三视图的投影规律

教学重点 三视图之间的度量关系

三视图之间的（六向）方位关系

教学难点 六向方位关系中的前后位置关系

三视图的投影规律

教学方法 借助计算机展示3D模型，找同学演示相应动作，分析三视图之间的关系、投影规律，并进行总结和归纳，再加以练习强化和巩固

教学用具 圆规、三角板、计算机、模型、等。

教

学

内

容

一、复习

1．视图和三视图

用正投影法绘制而成的物体的投影图，称为视图。（正投影在讲投影基础时已学习）

三视图则可以理解为三个视图。

2．三视图的形成和展开

三视图的形成 三视图的展开 左视方向 主视方向 俯视方向

V

H W 建筑制图——第三章 3—2三视图之间的关系及投影规律

2 / 4

教

学

内

容

去掉投影面边框的三视图

二、导入

在建筑行业中，人们常用到各种图纸。这些图纸所要表达的意思都是用不同的视图体现出来的，而三视图是基本视图，是我们绘图识图的基础，那么我们要怎么才能读懂图纸呢？三视图究竟能够反映出哪些我们需要的信息呢？带着这些疑问，我们一起用“三视图的形成与展开”延伸出“三视图的位置、投影和方位关系”。

三、延伸到本次课

1．三视图之间位置关系

三视图展开到一个平面后，具有明确的位置关系，即：主视图在上方，俯视图在主视图的正下方，左视图在主视图的正右方。

测试：以下列出了三组视图位置，根据三视图之间位置关系，找同学注出其视图名称。

需要说明的是，在实际图纸上是不会出现第三种情况的，这里只是对各视图位置进行练习加以巩固而已。

课题名称：机械制图三视图

◆ 三视图

根据有关标准规定，用正投影法所绘制出物体的图形称为视图。

物体的一个投影不能确定物体的形状。如下图

一、三视图的形成

1、三投影面体系

三投影面体系由三个互相垂直的投影面组成，V面称为正立投影面；

H面称为水平投影面；W面称为侧立投影面。三个投影面把空间分成八个部分，称为八个分角。顺序如上图。我国标准是将物体放在第一分角内进行投影，称为第一角画法。

三个投影面的交线OX、OY、OZ称为投影轴（简称X轴、Y轴、Z轴）。三根投影轴互相垂直交于一点O，称为原点。以原点为基准，沿X轴方向度量长度尺寸和确定左右位置；沿Y轴方向测量宽度尺寸和确定前后位置；沿Z轴方向度量高度尺寸和确定上下位置。

2、三视图的形成和名称

如上图所示，把物体正放，就是把物体上的主要表面或对称平面置于平行于投影面的位置。物体的位置一经放定，作各个视图时就不许再变动。然后将组成此物体的各几何要素分别向三个投影面投射，就可在三个投影面上画出三个视图。

由前向后投射在正面（V）上所得的视图叫主视图，由上向下投射在水平面（H）面上所得的视图叫俯视图，由左向右投射在侧面（W）上所得的视图叫左视图。把这三个视图按正确的投影关系配置的视图，常称为三面视图或三视图。 3、投影面的展开

为了把三面视图画在同一张图纸上，必须把三个互相垂直相交的投影

面展开摊平成一个平面。其方法如下图所示，正面（V）保持不动，水平面（H）绕X轴向下旋转900与正面（V）成一平面，侧面（W）绕Z轴向右旋转900，也与正面（V）成一平面，展开后三个投影面就在同一图纸平面上。

投影面摊平后，Y轴被分为两处，分别用YH（H面上）和YW（W面上）表示。

理论上投影面是无限大的，且为了便于标注尺寸等原因，在工程图样上通常不画投影面的边线和投影轴，各投影面和视图的名称也不需要标注，由其位置关系来识别。

二、物体与三视图的关系

每个视图表示物体一个方向的形状和两个方向的尺寸以及位置关系。

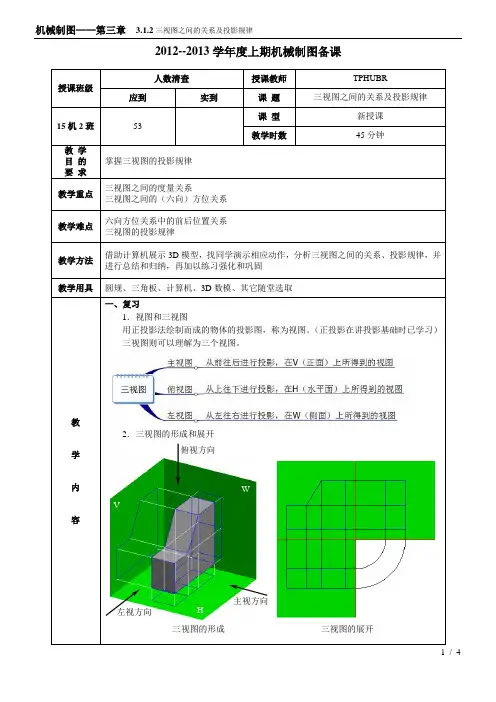

机械制图——第三章 3.1.2三视图之间的关系及投影规律

1 / 4

2012--2013学年度上期机械制图备课

授课班级 人数清查 授课教师 TPHUBR

应到 实到 课 题 三视图之间的关系及投影规律

15机2班 53 课 型 新授课

教学时数 45分钟

教 学

目 的

要 求 掌握三视图的投影规律

教学重点 三视图之间的度量关系

三视图之间的（六向）方位关系

教学难点 六向方位关系中的前后位置关系

三视图的投影规律

教学方法 借助计算机展示3D模型，找同学演示相应动作，分析三视图之间的关系、投影规律，并进行总结和归纳，再加以练习强化和巩固

教学用具 圆规、三角板、计算机、3D数模、其它随堂选取

教

学

内

容

一、复习

1．视图和三视图

用正投影法绘制而成的物体的投影图，称为视图。（正投影在讲投影基础时已学习）

三视图则可以理解为三个视图。

2．三视图的形成和展开

三视图的形成 三视图的展开 左视方向 主视方向 俯视方向

V

H W 机械制图——第三章 3.1.2三视图之间的关系及投影规律

2 / 4

教

学

内

容

去掉投影面边框的三视图

二、导入

在机械行业中，人们常用到各种图纸。这些图纸所要表达的意思都是用不同的视图体现出来的，而三视图是基本视图，是我们绘图识图的基础，那么我们要怎么才能读懂图纸呢？三视图究竟能够反映出哪些我们需要的信息呢？带着这些疑问，我们一起用“三视图的形成与展开”延伸出“三视图的位置、投影和方位关系”。

三、延伸到本次课

1．三视图之间位置关系

三视图展开到一个平面后，具有明确的位置关系，即：主视图在上方，俯视图在主视图的正下方，左视图在主视图的正右方。

测试：以下列出了三组视图位置，根据三视图之间位置关系，找同学注出其视图名称。

需要说明的是，在实际图纸上是不会出现第三种情况的，这里只是对各视图位置进行练习加以巩固而已。
