1 / 4 关于机械制图的第一视角和第三视角（科普篇）
2009年03月19日 星期四 上午 11:22
GB是第一视角画法。我也是到了深圳才开始用第三角画法
使用第一角投影的国家有---- 中国 德国 法国
前苏联
使用第三角投影的国家有----- 美国 英国 日本
GB和ISO标准一般用第一视角法，日本，台湾等习惯用第三角法。第三角法俯视图放在主视图上，左视图放在主视图左边，依次类推，与第一角法刚好相反，所以一开始会不大习惯。因为第三角法视图放的位置与第一角法不一样，特别是大图纸A1、A0，第三角法更合理一点。
第一角投影法:常称欧洲方法或E法.我国机械制图标准中采用的投影法与此相同.
第三角投影法:常称美国方法或A法.第三角投影法是假想将物体置于透明的玻璃盒之中,玻璃盒的每一侧面作为投影面,按人(观察者)-面(投影面)-物(机件)的相对位置关系,作正投影所得图形的方法.(见图2-1)
在ISO国际标准中第一角投影方法规定用图a所示图形符号表示.第三角投影法规定用图b所示的图形符号表示(见图2-2) 文档供参考，可复制、编制，期待您的好评与关注！
2 / 4
第三角投影法
三个互相垂直的平面将空间分为八个分角，分别称为第Ⅰ角、第Ⅱ角、第Ⅲ角……，如附图所示。
第一角画法是将机件置于第Ⅰ角内，使机件处于观察者与投影面之间文档供参考，可复制、编制，期待您的好评与关注！
3 / 4 （即保持人→物→面的位置关系）而得到正投影的方法。我们以前讨论的投影画法都是第一角画法。
第三角画法是将机件置于第Ⅲ角内，使投影面处于观察者与机件之间（即保持人→面→物的位置关系）而得到正投影的方法，如图所示。从图可以看出，这种画法是把投影面假想成透明的来处理的。顶视图是从机件的上方往下看所得的视图，把所得的视图就画在机件上方的投影面（水平面）上。前视图是从机件的前方往后看所得的视图，把所得的视图就画在机件前方的投影面（正平面）上。
实用文案
文案大全
项目2 绘制简单零件三视图
项目介绍
本项目主要完成绘制简单零件三视图。主要学习正投影的基本概念、三视图的形成、正投影的特性和三视图之间的关系（位置关系、投影关系、方位关系）。通过本项目的学习，使学生掌握识读和绘制零件三视图的方法，初步培养学生的空间想象和空间思维能力。
任务 绘制燕尾槽零件三视图
工作任务 绘制燕尾槽零件三视图
将如图2-1a所示带燕尾槽零件立体图，绘制成如图2-1b所示三视图。
（a） （b）
图2-1 燕尾槽零件立体图和三视图
任务目标
1.理解投影法的概念，熟悉正投影的特性；
2.初步掌握三视图的形成、三视图之间的对应关系和投影规律，
3.掌握简单形体三视图的作图方法， 实用文案
文案大全 4.能对照模型或简单零件识读三视图。
任务描述
如图2-1a所示是燕尾槽零件立体图，这种图形具有一定的立体感，给人直观印象。但是，在表达物体的某些结构时其形状发生了变形，因此，立体图不能完全准确表达零件的真实形状。而采用正投影法所绘制的三视图能够准确地表达零件的结构形状和大小，如图2-1b所示。本任务主要学习简单零件三视图的绘制。
知识准备
一、正投影法的概念
1．正投影法
当日光或灯光照射物体时，在地面或墙壁上就会出现物体的影子，这就是我们日常生活中常见的投影现象。人们将这种现象进行科学的概括与总结，形成了影子与物体形状之间的对应关系。
如图2-2所示，设置一个直立平面P，在P面的前方放置带燕尾槽零件，并使该零件的前面与P面平行。如果用相互平行的光线向P面垂直投射，在P面上就可以得到燕尾槽零件的影子，即燕尾槽零件在P面上的正投影。产生正投影的方法称为正投影法。直立平面P称为投影面，相互平行的光线称为投射线，
所谓投影法就是用投射线通过物体，向选定的投射面进行投射，并在该面上得到图形的一种方法。
图2-2正投影法

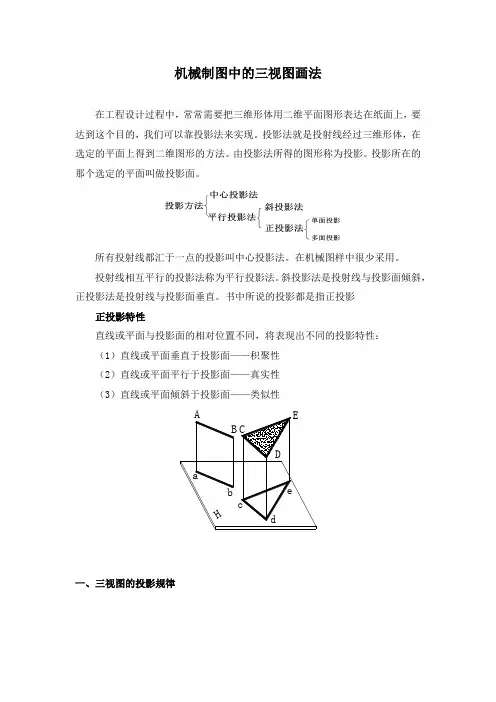

机械制图中的三视图画法
在工程设计过程中，常常需要把三维形体用二维平面图形表达在纸面上，要达到这个目的，我们可以靠投影法来实现。投影法就是投射线经过三维形体，在选定的平面上得到二维图形的方法。由投影法所得的图形称为投影。投影所在的那个选定的平面叫做投影面。
所有投射线都汇于一点的投影叫中心投影法。在机械图样中很少采用。
投射线相互平行的投影法称为平行投影法。斜投影法是投射线与投影面倾斜，正投影法是投射线与投影面垂直。书中所说的投影都是指正投影
正投影特性
直线或平面与投影面的相对位置不同，将表现出不同的投影特性：
（1）直线或平面垂直于投影面——积聚性 （2）直线或平面平行于投影面——真实性
（3）直线或平面倾斜于投影面——类似性
一、三视图的投影规律 HDedcbaECBA
二、复杂几何体的三视图
三、简单叠加体的画图方法
1-2-1 三视图
【任务引入】
在机械设计、生产过程中，需要用图来准确地表达机器和零件的形状和大小，如何才能完整准确地表达机器零件的形状和大小呢？
【相关知识】
图1 人在地面上的影子
大家都知道，物体在光线的照射下会在地面或墙壁上产生影子，人们通过长期的观察、实践和研究，找出了光线、形体及其影子之间的关系和规律，投影法就是人们根据这一自然现象总结出来的。如图1示，在投影时，太阳(光源)称为投影中心，光线称为投影线，地称为投影面，影子称为投影。因此投影法可定义为：一组射线通过物体，向预设的投影面投射，并在投影面上得到图形的方法。太阳的光线是互相平行的，这种投影线互相平行的投影方法称为平行投影法。
图2 人在墙壁上的影子 观察上午和中午人在地面上的影子，发现投影线 (光线)与投影面 (地面)的夹角不同时，得到的图形是不一样的。怎样才能得到准确表达形体形状和大小的投影图？观察图2 ,
与地面平行的太阳光线照射在人身上，在墙壁上产生影子。不难看出，这时人的影子和人的形状是完全一样的。此时光线与墙壁垂直，这种投影线与投影面垂直的投影称为正投影，得到的图形称为正投影图或视图。如图1 所示的投影线与投影面倾斜的投影称为斜投影。
【任务实施】
1、三投影面体系
为了反映完整准确地表达机器零件的形状和大小，我们选择三个两两互相垂直的平面构成一个三投影面体系。其中正立的投影面称为正投影面 (用V表示), 水平放置的投影面称为水平投影面(用H表示), 右边侧立的投影面称为侧投影面(用W表示)。这三个投影面的组合称为三投影面体系。
图3 三投影面体系
在三投影面体系中，两投影面的交线称为投影轴。其中V面与H面的交线称为X轴，H面与W面的交线称为Y轴，V面与W面的交线称为Z轴。三条投影轴构成了一个空间直角坐标系，三轴的交点称为坐标原点 (用O表示)。
