煤矿井下电气设备保护接地安装规定

.

. 井下接地极装设的规定

一、电压在36V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、框架、铠装电缆的钢带（或铁丝），铅皮屏蔽护套等必须有保护接地。

二、具体规定：

1、主接地极应在主、副水仓中各埋设1块，主接地极应用耐腐蚀的钢板制成，其面积不小于0.75m2，厚度不得小于5mm。

2、在钻孔中敷设的电缆不能与主接地极连接时，应单独形成一分区接地网，其接地电阻值不得超过2Ω。

3、下列地点应装设局部接地极：

1）采区变电所（包括移动变电站和移动变压器）。

2）装有电气设备的硐室和单独装设的高压电气设备。

3）低压配电点或装有3台以上电气设备的地点。

4）无低压配电点的采煤工作面运输巷，回风巷，集中运输巷（胶带运输巷），以及由变电所单独供电的掘进工作面，至少应分别设置1个局部接地极。

5）连接高压动力电缆的金属连接装置。

4、安设标准：

1）局部接地极可设置于巷道水沟内或其他就近的潮湿处，设备在水沟中的局部接地极应用面积0.6 m2，厚度不小于3mm的钢板或.

. 具有同等有效面积的钢管制成，并应平放于水沟深处。

2）设置在其它地点的局部接地极，可用直径不小于35mm，长度不小于1.5m的钢管制成，管上应至少钻20个直径小于5mm的透孔，并垂直全部埋入底板，也可用直径不小于22mm，长度为1m的两根钢管制成，每根管上钻10个直径不小于5mm的透孔，两根钢管相距不得小于5m，并联后垂直埋入底板，垂直埋深不得小于0.75m。

5、对接地线的要求：

1）连接主接地极的接地母线应采用截面不小于50mm2的铜线，或截面不小于100 mm2的镀锌铁线，或厚度不小于4mm，截面不小于100 mm2的扁钢。

2）电气设备的外壳与接地母线或局部接地极的连接，应采用截面不小于25 mm2的铜线，或截面不小于50mm2的镀锌铁线，或厚度不小于4mm，截面不小于50mm2的扁钢。对于移动式电气设备，应用橡套电缆的接地线芯进行连接，并要求每一移动式电气设备与总接地网或局部接地极之间的接地电阻，不得超过1欧。

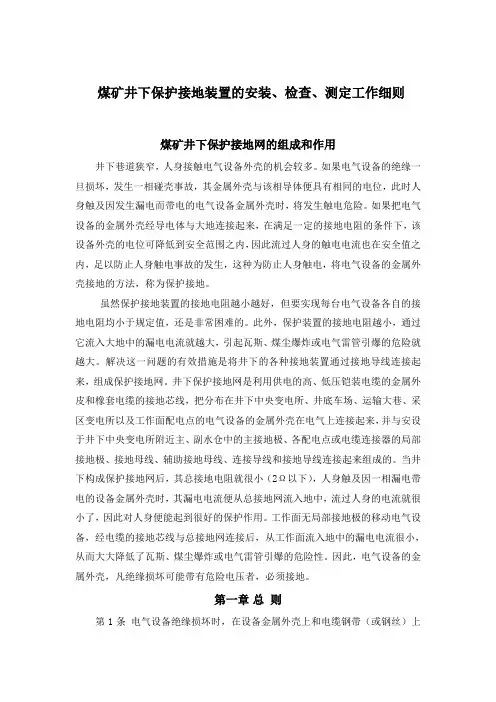

煤矿井下保护接地装置的安装、检查、测定工作细则

煤矿井下保护接地网的组成和作用

井下巷道狭窄，人身接触电气设备外壳的机会较多。如果电气设备的绝缘一旦损坏，发生一相碰壳事故，其金属外壳与该相导体便具有相同的电位，此时人身触及因发生漏电而带电的电气设备金属外壳时，将发生触电危险。如果把电气设备的金属外壳经导电体与大地连接起来，在满足一定的接地电阻的条件下，该设备外壳的电位可降低到安全范围之内，因此流过人身的触电电流也在安全值之内，足以防止人身触电事故的发生，这种为防止人身触电，将电气设备的金属外壳接地的方法，称为保护接地。

虽然保护接地装置的接地电阻越小越好，但要实现每台电气设备各自的接地电阻均小于规定值，还是非常困难的。此外，保护装置的接地电阻越小，通过它流入大地中的漏电电流就越大，引起瓦斯、煤尘爆炸或电气雷管引爆的危险就越大。解决这一问题的有效措施是将井下的各种接地装置通过接地导线连接起来，组成保护接地网。井下保护接地网是利用供电的高、低压铠装电缆的金属外皮和橡套电缆的接地芯线，把分布在井下中央变电所、井底车场、运输大巷、采区变电所以及工作面配电点的电气设备的金属外壳在电气上连接起来，并与安设于井下中央变电所附近主、副水仓中的主接地极、各配电点或电缆连接器的局部接地极、接地母线、辅助接地母线、连接导线和接地导线连接起来组成的。当井下构成保护接地网后，其总接地电阻就很小（2Ω以下），人身触及因一相漏电带电的设备金属外壳时，其漏电电流便从总接地网流入地中，流过人身的电流就很小了，因此对人身便能起到很好的保护作用。工作面无局部接地极的移动电气设备，经电缆的接地芯线与总接地网连接后，从工作面流入地中的漏电电流很小，从而大大降低了瓦斯、煤尘爆炸或电气雷管引爆的危险性。因此，电气设备的金属外壳，凡绝缘损坏可能带有危险电压者，必须接地。

第一章 总 则

第1条 电气设备绝缘损坏时，在设备金属外壳上和电缆钢带（或钢丝）上会产生危险电压，人若接触上，就会发生触电事故。保护接地就是为了避免人身触电事故的发生。

煤矿井下保护接地装置的安装、检查、测定工作细则

煤矿井下保护接地网的组成和作用

井下巷道狭窄，人身接触电气设备外壳的机会较多。如果电气设备的绝缘一旦损坏，发生一相碰壳事故，其金属外壳与该相导体便具有相同的电位，此时人身触及因发生漏电而带电的电气设备金属外壳时，将发生触电危险。

如果把电气设备的金属外壳经导电体与大地连接起来，在满足一定的接地电阻的条件下，该设备外壳的电位可降低到安全范围之内，因此流过人身的触电电流也在安全值之内，足以防止人身触电事故的发生，这种为防止人身触电，将电气设备的金属外壳接地的方法，称为保护接地。

虽然保护接地装置的接地电阻越小越好，但要实现每台电气设备各自的接地电阻均小于规定值，还是非常困难的。此外，保护装置的接地电阻越小，通过它流入大地中的漏电电流就越大，引起瓦斯、煤尘爆炸或电气雷管引爆的危险就越大。解决这一问题的有效措施是将井下的各种接地装置通过接地导线连接起来，组成保护接地网。图1为井下保护接地网示意图。 由图1可见，井下保护接地网是利用供电的高、低压铠装电缆的金属外皮和橡套电缆的接地芯线，把分布在井下中央变电所、井底车场、运输大巷、采区变电所以及工作面配电点的电气设备的金属外壳在电气上连接起来，并与安设于井下中央变电所附近主、副水仓中的主接地极、各配电点或电缆连接器的局部接地极、接地母线、辅助接地母线、连接导线和接地导线连接起来组成的。当井下构成保护接地网后，其总接地电阻就很小（2Ω以下），人身触及因一相漏电带电的设备金属外壳时，其漏电电流便从总接地网流入地中，流过人身的电流就很小了，因此对人身便能起到很好的保护作用。工作面无局部接地极的移动电气设备，经电缆的接地芯线与总接地网连接后，从工作面流入地中的漏电电流很小，从而大大降低了瓦斯、煤尘爆炸或电气雷管引爆的危险性。

因此，电气设备的金属外壳，凡绝缘损坏可能带有危险电压者，必须接地。

第一章 总 则

第1条 电气设备绝缘损坏时，在设备金属外壳上和电缆钢带（或钢丝）上会产生危险电压，人若接触上，就会发生触电事故。保护接地就是为了避免人身触电事故的发生。

第 1 页 共 7 页 煤矿井下电气设备保护接地安装规定

煤矿井下电气设备保护接地是煤矿井下电气设备安装中至关重要的一环，它不仅能够保护工作人员的人身安全，还能保护设备免受电气故障和雷击等自然灾害的影响。本文将详细介绍煤矿井下电气设备保护接地的安装规定。

一、煤矿井下电气设备保护接地的基本要求

1. 根据《煤矿安全规程》的规定，井下电气设备保护接地应符合国家相关标准和规范的要求，并经过验收合格。

2. 井下电气设备保护接地应经常进行检查和维护，确保接地电阻在规定范围内，并及时处理接地故障。

3. 井下电气设备保护接地应与矿山综合地质环境相适应，确保工作人员和设备的安全。

4. 井下电气设备保护接地应采用专用的接地装置，具备良好的导电性能和耐久性。

二、煤矿井下电气设备保护接地的具体要求

1. 接地电阻：井下电气设备保护接地的电阻应符合国家标准和规范的要求。通常情况下，煤矿井下电气设备的接地电阻不得大于10欧姆，特殊情况下可根据实际需求改变。

2. 接地体材料：井下电气设备保护接地体材料应选择导电性能良好且耐久性强的材料，如铜、铝等金属材料。接地体的横截面积应根据设备的额定电流和接地电阻的要求来确定。 第 2 页 共 7 页 3. 接地布线：井下电气设备保护接地的布线应符合国家标准和规范的要求。布线应避免与其他设备或管道等非电气设备接触，要保持良好的绝缘状态。接地线应固定牢固，不得松动或断裂。

4. 接地装置的选择：井下电气设备保护接地装置应符合国家标准和规范的要求。常见的接地装置有接地棒、接地网等，其选择应根据实际情况和设备的需要来确定。

5. 接地测量：井下电气设备保护接地的电阻应定期进行测量和检查，确保接地电阻在规定范围内。测量结果应记录并留存备查。

三、煤矿井下电气设备保护接地的施工要求

1. 施工前应进行详细的方案设计和施工准备工作，确保施工过程中不影响设备正常运行和施工人员的安全。

2. 施工人员应经过专门培训，并具备相关技术和工作经验。
