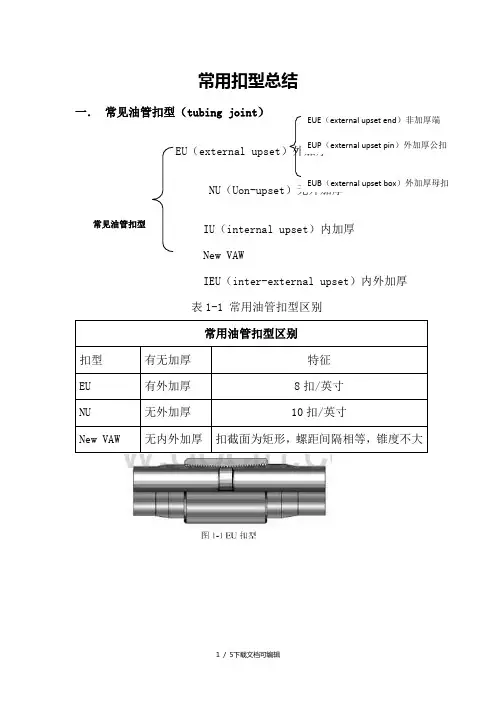

一． 常见油管扣型（tubing joint）

EU（external upset）外加厚

NU（Uon-upset）无外加厚

IU（internal upset）内加厚

New VAW

IEU（inter-external upset）内外加厚

表1-1 常用油管扣型区别

常用油管扣型区别

扣型 有无加厚 特征

EU 有外加厚 8扣/英寸

NU 无外加厚 10扣/英寸

New VAW 无内外加厚 扣截面为矩形，螺距间隔相等，锥度不大

常见油管扣型 EUE（external upset end）非加厚端

EUP（external upset pin）外加厚公扣

EUB（external upset box）外加厚母扣 2 / 5下载文档可编辑

二． 常见钻杆接头扣型（tool joint connection）

常见钻杆接头扣型

注：在现场大于4-1/2”一般是REG,而小于4-1/2”一般IF运用较多

公扣表示法：1.external thread 2.male 3.male thread

母扣表示法：1.female thread 2.internal thread 3.box

4.box thread

表2-2 常用扣型的区别

三种常用扣型的区别

扣型 扣/寸 与钻杆内径关系 适用对象

RE2-3/8”~4-1/2”:接头内径＜钻杆加厚处内径＜内加厚REG（regular）正规扣

IF（internal flush）内平扣

FH（full hole）贯眼扣

NC（number connection）数字接头 3 / 5下载文档可编辑 G 5

5-1/2”~8-5/8”:4 钻杆管体本身 钻杆

IF 4扣/in 接头内径=钻杆加厚处内径=钻杆管体本身 外加厚或内外加厚

FH 接头内径=钻杆加厚处内径＜钻杆管体本身 内外加厚

1、常见油管扣型(Tubing Joint)

油管常用扣型分为三种分别是EU、NU和NewVam。这三种扣型在工具车间都能找到，其中EU和NU单独从扣的外观上很难区分，都是三角扣型，但是从整个管柱就能很容易区分，那就是EU表示外加厚NU表示没有外加厚。New Vam实际是一种梯形扣(扣截面呈矩形)，也是不带外加厚的，所以也很容易区分。下面将用示意图详细介绍三种扣型。

1)EU(External upset)外加厚

EU扣是一种外加厚油管扣型。在车间货架上认识变扣接头过程中还会发现三种和EU有关的biano标识。其中EUE(External Upset End)表示外加厚端，EUP(External Upset Pin)表示外加厚公扣，EUB(External Upset Box)表示外加厚母扣。除了用pin和box表示公扣母扣外，其他表示公扣有1. external thread 2. male 3. male thread。母扣有1. female thread 2.

internal thread 3. box 4. box thread。

图1-1 EU扣型

2)NU(Non-upset)没有外加厚

NU表示是没有外加厚的油管接头。除了没有外加厚外和EU一般还有一种区别就是NU一般每英寸10扣，EU一般每英寸8扣。其中NUE表示非加厚端或者说端部非加厚。同样E表示End。[以上说法来源《石油大典》。]

图1-2 NU扣型

3)New VAM

这种扣型特点是扣截面基本为矩形，螺距间隔相等，锥度不大，没有外加厚。在车间的生产滑套套筒端部见到。

图1-3 New VAM扣型

2.钻杆常用扣型总结

钻杆扣一般常见为REG和IF扣，其他如FH等在工具车间没有找到。根据师傅经验REG扣和IF扣一般分别是5扣/in和4扣/in，但是大于4-1/2”即使是4扣/in也是REG扣，也就是说大于4-1/2”一般都是REG扣，小于4-1/2”IF扣较多。

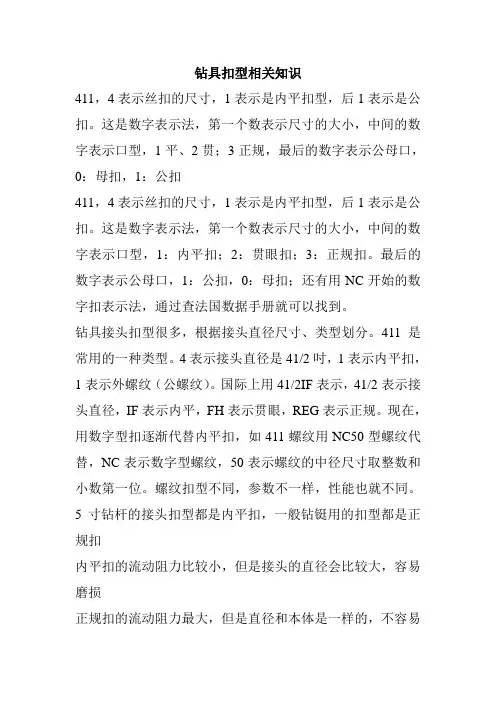

钻具扣型相关知识

411，4表示丝扣的尺寸，1表示是内平扣型，后1表示是公扣。这是数字表示法，第一个数表示尺寸的大小，中间的数字表示口型，1平、2贯；3正规，最后的数字表示公母口，0：母扣，1：公扣

411，4表示丝扣的尺寸，1表示是内平扣型，后1表示是公扣。这是数字表示法，第一个数表示尺寸的大小，中间的数字表示口型，1：内平扣；2：贯眼扣；3：正规扣。最后的数字表示公母口，1：公扣，0：母扣；还有用NC开始的数字扣表示法，通过查法国数据手册就可以找到。

钻具接头扣型很多，根据接头直径尺寸、类型划分。411是常用的一种类型。4表示接头直径是41/2吋，1表示内平扣，1表示外螺纹（公螺纹）。国际上用41/2IF表示，41/2表示接头直径，IF表示内平，FH表示贯眼，REG表示正规。现在，用数字型扣逐渐代替内平扣，如411螺纹用NC50型螺纹代替，NC表示数字型螺纹，50表示螺纹的中径尺寸取整数和小数第一位。螺纹扣型不同，参数不一样，性能也就不同。

5寸钻杆的接头扣型都是内平扣，一般钻铤用的扣型都是正规扣

内平扣的流动阻力比较小，但是接头的直径会比较大，容易磨损

正规扣的流动阻力最大，但是直径和本体是一样的，不容易磨损

如果钻杆使用正规扣的话，在地面就需要很高的泵压才能获得理想的水力参数，为了减少钻杆上的压力损耗，所以钻杆一般是内平扣

贯眼扣介于这两种类型之间，不经常用的

4表示扣根部最大直径是4寸，1表示公扣。1表示内平扣

接头数字或尺寸对应钻具及钻头国内编码公端根径(mm)公端小径(mm)公扣长度(mm)母扣内径(mm)母扣长度(mm)

NC26(2-3/8" IF)2-3/8" DP2A11×2A1073.160.476.274.679.4

NC31(2-7/8" IF)2-7/8" DP211×21086.171.388.987.792.1

NC38(3-1/2" IF)3-1/2" DP311×31010285.1101.6103.6104.8

NC46(4" IF)6-1/2" DC(公司内为410/411扣型)4A11×4A10122.8103.7114.3124.6117.5

NC50(4-1/2" IF)5" DP411×410133.4114.3114.3134.9117.5

2-7/8"FH221×22092.170.18894.595

3-1/2"FH321×320101.477.695.2102.898.4

4-1/2"FH421×420121.796.3101.6123.8104.8

5-1/2"FH7"DC521×520148126.8127150.5130.2

6-5/8"FH621×620171.5150.4127173.8130.2

2-3/8"REG3-3/4" BIT2A31×2A3066.747.676.268.379.4

2-7/8"REG231×23076.25488.977.892.1

3-1/2"REG6-1/8" BIT331×33088.965.195.290.598.4

4-1/2"REG8-1/2" BIT431×430117.590.5108119.1111.1

5-1/2"REG531×530140.2110.1120.6141.7123.8

6-5/8"REG12-1/4"BIT/8"DC631×630152.2131127154130.2

7-5/8"REG17-1/2"BIT731×730177.8144.5133.4180.2136.5
