钻具扣型

钻具接头扣型尺寸

公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]

接头扣型尺寸

接头数字或尺寸 对应钻具及钻头 国内编码 公端根径(mm) 公端小径(mm) 公扣长度(mm) 母扣内径(mm) 母扣长度(mm)

NC26(2-3/8"

IF) 2-3/8" DP 2A11×2A10

NC31(2-7/8"

IF) 2-7/8" DP 211×210

NC38(3-1/2"

IF) 3-1/2" DP 311×310 102

NC46(4" IF) 4A11×4A10

NC50(4-1/2"

IF) 5" DP 411×410

2-7/8"FH 221×220 88 95

3-1/2"FH 321×320

4-1/2"FH 421×420

5-1/2"FH 7"DC 521×520 148 127

6-5/8"FH 621×620 127

2-3/8"REG 3-3/4" BIT 2A31×2A30

2-7/8"REG 231×230 54

3-1/2"REG 6-1/8" BIT 331×330

4-1/2"REG 8-1/2" BIT 431×430 108

5-1/2"REG 531×530

6-5/8"REG 12-1/4"BIT/8"DC 631×630 131 127 154

7-5/8"REG 17-1/2"BIT 731×730

8-5/8"REG 831×830 202

1-内平IF，2-贯眼FH，3-正规REG。

.

;. 类型 名称 备注 扣型

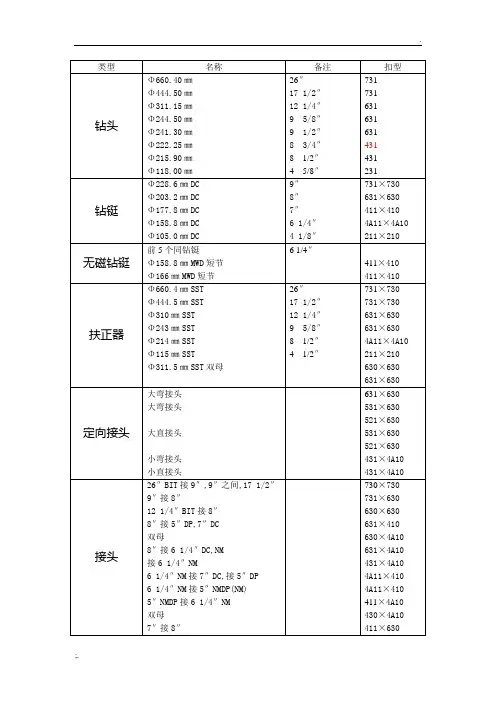

钻头 Φ660.40㎜

Φ444.50㎜

Φ311.15㎜

Φ244.50㎜

Φ241.30㎜

Φ222.25㎜

Φ215.90㎜

Φ118.00㎜ 26″

17 1/2″

12 1/4″

9 5/8″

9 1/2″

8 3/4″

8 1/2″

4 5/8″ 731

731

631

631

631

431

431

231

钻铤 Φ228.6㎜DC

Φ203.2㎜DC

Φ177.8㎜DC

Φ158.8㎜DC

Φ105.0㎜DC 9″

8″

7″

6 1/4″

4 1/8″ 731×730

631×630

411×410

4A11×4A10

211×210

无磁钻铤 前5个同钻铤

Φ158.8㎜MWD短节

Φ166㎜MWD短节 6 1/4″

411×410

411×410

扶正器 Φ660.4㎜SST

Φ444.5㎜SST

Φ310㎜SST

Φ243㎜SST

Φ214㎜SST

Φ115㎜SST

Φ311.5㎜SST双母 26″

17 1/2″

12 1/4″

9 5/8″

8 1/2″

4 1/2″ 731×730

731×730

631×630

631×630

4A11×4A10

211×210

630×630

631×630

定向接头 大弯接头

大弯接头

大直接头

小弯接头

小直接头 631×630

531×630

521×630

531×630

521×630

431×4A10

431×4A10

接头 26″BIT接9″,9″之间,17 1/2″

9″接8″

12 1/4″BIT接8″

8″接5″DP,7″DC

双母

8″接6 1/4″DC,NM

接6 1/4″NM

6 1/4″NM接7″DC,接5″DP

6 1/4″NM接5″NMDP(NM)

5″NMDP接6 1/4″NM

双母

7″接8″ 730×730

731×630

630×630

1 钻具连接扣

1.1 钻具扣型

1.1.1 内平型螺纹

该型钻具接头螺纹连接外加厚或内外加厚钻杆，形成钻杆接头内径、管体加

厚内径与管体内径相等或近似的通径。这种接头制作的钻杆具有加厚处的内径和

接头内径及管体内径基本一致，故钻井液流动阻力小，有利于水功率的利用。但

接头外径大容易磨损，强度较低。其中包括4-1/2IF和4IF，它们就是曾经在我油

田被大量使用的410、411和4A10、4A11，取而代之的是NC50和NC46数字型螺

纹。该型螺纹因其牙型结构易导致应力集中，API已将其淘汰。

1.1.2 贯眼型螺纹

该型钻杆接头螺纹连接内外加厚钻杆，形成钻杆接头内径和加厚端内径相等，

而均小于钻杆管体内径的通径。这种钻杆接头内径等于管体加厚处内径，但小于

管体内径，钻井液流动阻力大于内平式接头，但外径较小。

1.1.3 正规型螺纹

该型钻杆接头螺纹曾用于连接内加厚钻杆，形成钻杆接头内径小于加厚内径，

而钻杆加厚端内径又小于管体内径的通径。API设计正规型螺纹的主要目的是将

其应用于钻头连接，由于钻头位于钻柱末端，在这里螺纹牙底的应力集中现象的

存在与否无关紧要，因而API把它们所有规格全数保留下来。

1.1.4 三种扣型的比较

1、常见的钻杆扣型（V型螺纹） IF=internal flush内平扣、FH=full hole贯眼扣、REG=regular正规扣。 1.1、常用IF外加厚和REG内加厚，区别如下：  IF扣为4扣/in，扣相对要粗些，且锥度小些，REG扣为5扣/in，相对扣要细些，且锥度大些。  IF扣的尺寸范围为2-3/8″到4-1/2″，大于4-1/2″的通常是REG。 1.2、贯眼FH不常见，也不常用。 1.3、各扣型的特点： 内平式：主要用于外加厚钻杆。其特点是钻杆通体内径相同，钻井液流动阻力小；但外径较大，容易磨损。 贯眼式：主要用于内加厚钻杆。其特点是钻杆有两个内径，钻井液流动阻力大于内平式，但其外径小于内平式。 正规式：主要用于内加厚钻杆及钻头、打捞工具。其特点是接头内径加厚处内径 管体内径，钻井液流动阻力大，但外径最小，强度较大。 三种类型接头均采用V型螺纹，但扣型、扣距、锥度及尺寸等都有很大的差别。 1.4、钻杆扣的表示方法  扣型一般由三个数字表示，第一个数表示尺寸(一般有2～7):2—2-7/8″；3— 3-1/2″；4—4-1/2″；5—5-1/2″； 6—6-5/8″；7—7-5/8″；（2a—2-3/8）″。  第二个数表示扣型（有1、2、3），1—IF； 2—FH； 3—REG。（1平2贯3正规）  第三个数表示公母（用0和1表示） 0—母扣； 1—公扣。 1.5、其他常见的钻杆扣型有 BTC、MT、AMT等。 1.6、钻杆接头的正规扣和内平扣使用上的区别：内平扣的流动阻力比较小，但是接头的直径会比较大，容易磨损；正规扣的流动阻力最大，但是直径和本体是一样的，不容易磨损；如果钻杆使用正规扣的话，在地面就需要很高的泵压才能获得理想的水力参数，为了减少钻杆上的压力损耗，所以钻杆一般是内平扣。一般钻铤、刮管器、水力割刀的常见扣型为REG。 2、常见的油管扣型 常见的油管扣有EU和NU，少见的有NEW VAM。 2.1、其中EU和NU区别：EU为外加厚，8扣/in；NU没有外加厚，10扣/in，均为三角扣型。 2.2、NEW VAM是一种梯形扣(扣截面呈矩形)，也是不带外加厚,生产滑套套筒端部有用，用于气井，气密性较好。 2.3、用P表示公扣，用B表示母扣。EUP为外加厚公扣，EUB为外加厚母扣。 2.4、4-1/2”以上没有EU和NU，为LTC和STC，其中LTC扣的有效距离长，而STC扣的有效距离短，均为圆扣。 3、冲管扣型常见的冲管扣型有HYD CS、 HYD 511、TSWP。 3.1、HYD CS为1.9″且为外加厚(壁薄), HYD 511为2-7/8″, TSWP为4″。 3.2、HYD CS和TSWP都是偏梯形阶梯扣，从外形上难区分，只有从外径尺寸区分。 3.3、铣鞋等工具也有TSWP扣。 4、筛盲管扣型常见的扣型有如下三种： BTC、STC、LTC。 STC为短螺纹连接，LTC为长螺纹连接。 4.1、区别只有造扣长度的不同。 4.2、螺纹形状一样，可以连接，但是一般不允许连接，因为他们所能承受的最大扭矩值不一样。 4.3、BTC为偏梯扣，和NEW VAM很像，要区分只有从管柱的外径和用途来区分。 1.2 中国数字型扣型

钻杆接头的扣型

NC77 4 161.85 204.79

2 3/8"REG 5 47.62 68.20

231×230 2 7/8"REG 5 53.97 77.78

331×330 3 1/2"REG 5 65.07 90.48

431×430 4 1/2"REG 5 90.47 119.06

531×530 5 1/2"REG 4 110.06 141.68

631×630 6 5/8"REG 4 131.03 153.9 国内现场叫法 API名称 每英寸扣数 公扣小头端面外径/mm 母扣台肩端面内径/mm

211×210 NC26=2 3/8"IF 4 60.35 74.61

NC31=2 7/8' 4 71.31 87.71

311×310 NC38=3 1/2"IF 4 85.06 103.58

NC40=4"FH 4 89.06 110.33

NC44 4 98.42 119.06

4A11×4A10 NC46=4"IF 4 103.73 124.61

411×410 NC50=4 1/2"IF 4 114.30 134.91

NC56 4 117.50 150.81

NC61 4 126.60 165.10

NC70 4 147.65 187.33 731×730 7 5/8"REG 4 144.47 180.18

831×830 8 5/8"REG 4 167.84 204.39

321×320 3 1/2"FH 5 77.62 102.79

4"FH=NC40 4 89.66 110.33

421×420 4 1/2"FH 5 96.31 123.83

521×520 5 1/2"FH 4 126.79 150.02

621×620 6 5/8"FH 4 150.37 173.83

211×210 2 3/8"IF=NC26 4 60.35 74.61

2 7/8"IF=NC31 4 71.31 87.71
