封闭插接母线安装施工方案

1 封闭插接母线安装施工作业指导书

封闭插接母线是一种非常常见的电力配电设备，广泛应用于各种工矿企业、公共建筑、住宅小区等各个领域的电力配电系统之中。其安装施工需要技术娴熟、操作规范，特别是在高压电力配电系统之中，更需要严密的技术流程和安全措施。下面，我们就来详细介绍一下封闭插接母线的安装施工作业指导书。

一、安装前的准备

1. 根据设计图纸和施工方案，明确封闭插接母线的类型、规格、数量等主要参数，并进行合理的任务配置和工程计划。

2. 了解安装现场情况，对施工区域的地形地貌、环境条件、设备设施等做好全面的勘察和测量，确保施工完全满足技术要求和安全规范。

3. 准备必要的工程机械、工具设备、辅助器具等，根据材料、工具和设备的标准规格归类存放，避免杂乱无序和交叉混用。

4. 满足施工的各种要求和规定，按照作业程序和安全标准，组织技术技术人员、作业人员等，合理安排人员岗位和工作任务。

二、安装施工的主要要求

1. 安装位置确认。在确定好安装位置之前，要先在实际场地上进行测量和布置，然后测量出真实的尺寸和坐标，做出准确的安装图纸和采购清单。

2. 现场环境保护。在施工现场进行规划和围挡措施，保持施工现场的整洁有序，严格遵守保护环境、防止污染的相关规定。 2 3. 安装前的准备。对施工需用的设备、器材以及工具等进行清点，清除所有的杂物及障碍物，并清理工作区域，保证施工的环境卫生。

4. 设备海拔高度及安装位置。合理确定设备海拔高度及安装位置，避免产生矛盾，定位准确后，进行固定。

5. 安装质量要求。安装应符合产品的性能和精度要求，保证线路的可靠性和稳定性，确保设备的安全运行。

6. 管理和监督。施工现场应配备专职施工管理和监督人员，共同维护施工现场的秩序和安全。

三、施工流程

1. 安装现场布置：进行场地勘察，查看设备安装及工艺满足现场要求，明确布置施工过程中的流线作业。

2. 设备埋深设计：根据现场地质条件确定电网的导线，设计电线的埋深，避免导线冻毁隐患。

插接母线安装方案

封闭式插接母线适用于干燥和无腐蚀性气体且工作电流较大的室内场所.本工程照明，动力干线(ZMX1,ZMX2;DMX1,DMX2)采用KMF-630A型三相五线制母线槽,并在地下室和10层分别设有进线箱(地下室进线箱底边距地1800mm,10层进线箱底边距10层终端箱300mm),每层设照明插接箱和动力插接箱(1#照明插接箱和1#动力插接箱底边距地1300mm,2#照明插接箱和2#动力插接箱底边距地1950mm).为保证工程的顺利进行，特制定如下施工方案．

1． 进度计划

1） 人员编制：8人，分2组．1组安装11层以上，2组安装11层以下．

2） 安装时间：自12月25日到1月10日．

2． 施工前准备

1) 查验母线所附文件:出厂合格证、安装技术文件(包括额定电压、额定容量、试验报告等技术数据)、检测报告齐全.

2) 开箱检查: 外壳要无损伤变形;镀层完好,无起皮和麻面;分段标志清晰齐全,各种规格型钢无明显锈蚀,卡件各种螺栓垫圈符合设计要求,为热镀锌制品.

3) 工具准备:钢锯、手锤、电钻、电锤、力矩扳手、钢角尺、钢卷尺、水平尺、绝缘摇表.检查工人配备工具,及时提出增补要求,确保工具齐备,安装工作的顺利展开.

4) 技术交底,附安装分段图及安装示意图.熟悉安装方法.现场确定安装位置.

5) 安全交底,进行安全知识教育,确保安全生产.

3． 工艺流程

1) 吊线,通过吊线,对偏差的洞口进行修补,找齐各层母线预留洞的位置. 2) 依据厂家提供的技术数据,并参照吊线,在现场打膨胀螺栓安装支架.

3) 依据吊线把母线逐节安装固定在支架上,用连接片把母线连接起来.安装时要轻拿轻放,母线槽不得任意堆放和在地面上拖拉,安装前一定要把母线槽清理干净,外壳内不得有遗留物.每装一节应用兆欧表对母线实测保证相间及对地绝缘.

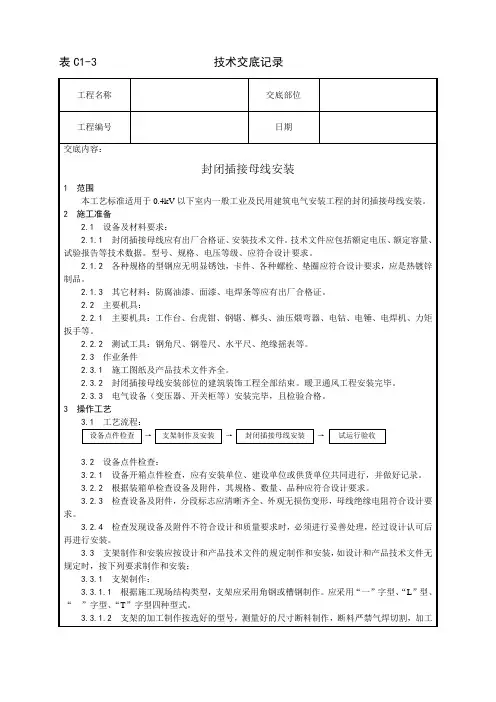

表C1-3 技术交底记录

工程名称 交底部位

工程编号 日期

交底内容：

封闭插接母线安装

1 范围

本工艺标准适用于0.4kV以下室内一般工业及民用建筑电气安装工程的封闭插接母线安装。

2 施工准备

2.1 设备及材料要求：

2.1.1 封闭插接母线应有出厂合格证、安装技术文件。技术文件应包括额定电压、额定容量、试验报告等技术数据。型号、规格、电压等级、应符合设计要求。

2.1.2 各种规格的型钢应无明显锈蚀，卡件、各种螺栓、垫圈应符合设计要求，应是热镀锌制品。

2.1.3 其它材料：防腐油漆、面漆、电焊条等应有出厂合格证。

2.2 主要机具：

2.2.1 主要机具：工作台、台虎钳、钢锯、榔头、油压煨弯器、电钻、电锤、电焊机、力矩扳手等。

2.2.2 测试工具：钢角尺、钢卷尺、水平尺、绝缘摇表等。

2.3 作业条件

2.3.1 施工图纸及产品技术文件齐全。

2.3.2 封闭插接母线安装部位的建筑装饰工程全部结束。暖卫通风工程安装完毕。

2.3.3 电气设备（变压器、开关柜等）安装完毕，且检验合格。

3 操作工艺

3.1 工艺流程：

设备点件检查 → 支架制作及安装 → 封闭插接母线安装 → 试运行验收

3.2 设备点件检查：

3.2.1 设备开箱点件检查，应有安装单位、建设单位或供货单位共同进行，并做好记录。

3.2.2 根据装箱单检查设备及附件，其规格、数量、品种应符合设计要求。

3.2.3 检查设备及附件，分段标志应清晰齐全、外观无损伤变形，母线绝缘电阻符合设计要求。

3.2.4 检查发现设备及附件不符合设计和质量要求时，必须进行妥善处理，经过设计认可后再进行安装。

低压封闭式插接母线施工工法

低压封闭式插接母线施工工法

一、前言低压封闭式插接母线是一种常用的电力工程施工工法，广泛应用于工业场所、商业建筑和住宅区等各类电力系统中。本文将详细介绍低压封闭式插接母线的工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点低压封闭式插接母线施工工法具有以下几个特点：1. 便于维护：采用封闭式结构，保护母线不受尘土、湿气等外界环境影响，减少维护工作的难度和频率。2. 安全可靠：母线之间采用插接方式，连接紧密可靠，不易发生短路和火灾等意外事故。3. 灵活布置：母线可根据电力需求进行弯曲、分支等特殊布置，方便工程设计和施工。4. 空间占用少：相比其他传统电缆铺设方式，低压封闭式插接母线占用空间较小，节省室内空间。5. 施工周期短：采用模块化设计，安装简便快捷，施工周期较短。

三、适应范围低压封闭式插接母线适用于各类型的低压电力系统，包括工业生产、商业建筑、住宅区等场所。特别适用于对供电质量和安全可靠性要求较高的场所。

四、工艺原理低压封闭式插接母线施工工法的工艺原理是将母线按照设计要求进行布置和安装，通过插接方式连接各个母线段，形成完整的供电系统。该工法依靠母线与插接器具之间的电气和机械连接，实现电力的传递和分配。施工过程中，需要采取一系列技术措施，如预制插接器、定位插接母线、电气绝缘等，以保证工法的可靠性和稳定性。

五、施工工艺低压封闭式插接母线施工工艺包括以下几个阶段：1. 工程准备：制定施工方案、准备材料和机具设备，确保施工的顺利进行。2. 母线布置：根据设计要求，确定母线的布置路径，进行固定和定位，确保母线的安全可靠。3.

插接器安装：将插接器件安装在母线上，并进行电气和机械连接。4. 检查测试：对安装好的母线进行检查和测试，确保电气连接良好，没有缺陷和故障。5. 完工验收：对施工质量进行验收，确认工程符合设计和规范要求。
