点焊机注意事项

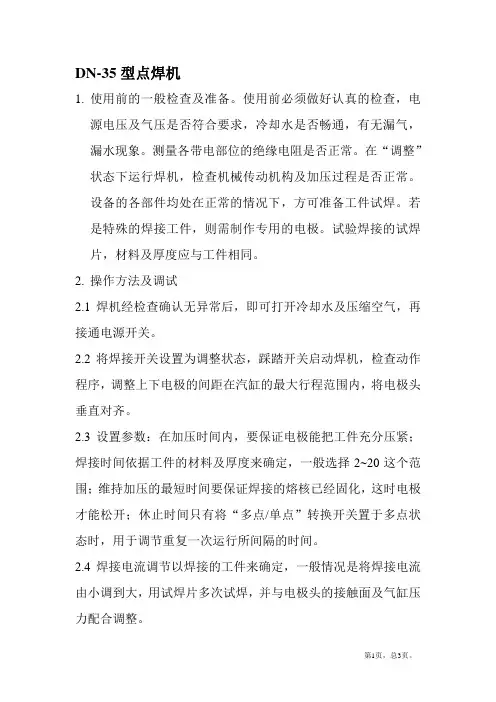

第1页，总3页。 DN-35型点焊机

1. 使用前的一般检查及准备。使用前必须做好认真的检查，电源电压及气压是否符合要求，冷却水是否畅通，有无漏气，漏水现象。测量各带电部位的绝缘电阻是否正常。在“调整”状态下运行焊机，检查机械传动机构及加压过程是否正常。设备的各部件均处在正常的情况下，方可准备工件试焊。若是特殊的焊接工件，则需制作专用的电极。试验焊接的试焊片，材料及厚度应与工件相同。

2. 操作方法及调试

2.1焊机经检查确认无异常后，即可打开冷却水及压缩空气，再接通电源开关。

2.2将焊接开关设置为调整状态，踩踏开关启动焊机，检查动作程序，调整上下电极的间距在汽缸的最大行程范围内，将电极头垂直对齐。

2.3设置参数：在加压时间内，要保证电极能把工件充分压紧；焊接时间依据工件的材料及厚度来确定，一般选择2~20这个范围；维持加压的最短时间要保证焊接的熔核已经固化，这时电极才能松开；休止时间只有将“多点/单点”转换开关置于多点状态时，用于调节重复一次运行所间隔的时间。

2.4焊接电流调节以焊接的工件来确定，一般情况是将焊接电流由小调到大，用试焊片多次试焊，并与电极头的接触面及气缸压力配合调整。 第2页，总3页。 2.5调节气源压力，应依据所需焊接工件的材料及厚度来确定，一般是材料的电阻率越大压力应该越大；工件的厚度越大，压力应越大。只有将气源压力调整合适，才能使焊接稳定，表面美观。

2.6用试焊片焊接一定数量后，从外观上看，应无过深压痕、裂纹和烧伤，再进行撕破试验检查，要有足够的强度，焊接直径均匀且合格，即可正式焊接几个工件，产品经检验合格后便能正式投入生产。

医学信息２０１０年Ｏ２月第２３卷第２期Ｍｅｄｉｃａｌ　Ｉｎｆｏｒｒｎ￣ｉｏｎ．Ｆｅｂ．２０１０．Ｖｏ１．２３．Ｎｏ．２　又可以避免在采集时造成的不可避免的质量损失，而却方便录像的　保存检索管理。在目前的条件下，我们建议应尽量选取采集视频文　件格式质量不低于ＭＰＥＧ２编码标准的设备。该标准较早先广泛使　用的ＭＰＥＧ１编码标准有更高的分辨率，图像也更清晰，基本能满足　我们日常工作教学的需要。　１．３．２采用数字化转播方式的设备理论上讲，在医院局域网内的任　何点都可以实现手术录像的直转播，这样就解决了院内受传统视频　（线）影响转播地点受限的问题。当然，在这种直转播方式中需要应　用硬件及／或软件加密，且应建立不同权限分组，使只有授权的局域　网终端才能观看相应授权的手术直转播。我院已计划并开始实施在　医院的局部网络环境内，如电子阅览室，在一定的时间段里开放有　授权限制的手术网络直转播服务。这样不仅丰富提高了院内网络服　务的功能，提高网络利用率，也大大方便了以Ｉ临床医生为主的医、　教、研、防工作。　２．人的因素　除了设备因素外，人的主动参与因素对整个手术示教质量的控　制和提高是至关重要的。人的因素主要包括手术术者本人和手术监　控管理者两方面。　２．１手术术者　手术术者，即主刀医生是手术视频产生的主动因素，身兼”导演”　和”摄影”的两个职责，一个好的手术示教视频离不开主刀医生的主　动配合与关注。在手术中需要术者注意的是：　２．１．１始终保持手术中心操作区与摄像头摄录区中心一致；　２．１．２常规外科手术术者应尽量避免术中术者或助手的身体遮挡摄　像头；　２．１．３显微手术术者应通过脚踏经常调节显微镜以使手术关键细节　能更大更清晰的反应给大家。　２－２手术监控管理者　手术是一种十分精细的操作，眼科手术尤为如此。术者在显微　镜下以毫米为单位做一些复杂精密的手术操作，所以让手术术者一　边聚精会神的进行手术操作，一边关注手术录像情况，这显然是较　困难的，那么这里就需要有人对手术过程监控管理（以下简称监　管）。监管人可以是专业人员，也可以是受过简单训练的手术室护　士、观摩医生等等。需要监管的地方主要有两点：　２．２．１术者不同、手术不同或是手术过程的不同都会使用不同的（显　微镜）亮度照明，这就需要监管人在术中及时调整摄像头，如对比对、　白平衡等，以保证输出影像色彩的真实性，保证影像质量；　２．２．２在外科非显微手术中，倘若术者或助手身体遮挡摄像头时要对　其加以提醒；在显微手术中，在必要时要提醒术者调整显微镜的ＸＹ　轴及倍率，以保证摄像头的录制中心与手术中心的一致。　３其他因素　３．１手术患者条件　手术患者条件包括患者的配合程度和患者疾患部位情况两方　面。一般来说手术采取全身麻醉的是少数，多数患者手术是处于表　面麻醉或局部麻醉之下，所以难免会出现患者因为紧张或手术过程　中疼痛而配合不好的情况。所以术前和术中安慰患者、给患者做工　作、缓解患者紧张情绪，这在显微手术示教中尤为重要。此外，眼科　手术以显微手术为主，而显微手术中又以内眼手术为主。所以患者　的外眼、角膜情况，包括有无损伤、角膜透明度如何，也都直接影响到　手术示教的视频质量。　３．２后期处理和转播模式　通过实际工作，我们认识到在后期处理手术视频文件时，应尽量　使用非线性编辑机配合专业编辑软件使用，如非万不得已不要改变　视频文件的格式或编码方式，以减少因剪辑使原示教视频文件质量　下降的几率。另外，手术示教过程中，特别是使用网络数字化直转播　时，在网络带宽允许的情况下，尽量使用最大格式（原格式）的视频格　式。　通过四年的学习研究结合实际应用，我们认为只要对以上几个　关键性因素进行关注和控制，创造良好的手术示教条件，就可以得到　更清晰、更优质的数字手术视频信号（资料），从而为医院医教研工作　做出更大的贡献。同时，通过医院内部局域网将手术数字视频直转　播到任意院内局域网终端以供观摩，提升了院内局域网的服务功能　和服务内容，更充分地发挥了院内网络的效能。　参考文献：　［１１郭顺建等．新型手术示教系统在医学教育中的应用，中华综合医学，２００２，３　（３）：２６７—２６８．　编辑／雅兰　，＇’，ｌ，’　＇＇’’＇’＇＇’＇＇＇，＇＇＇＇，，＇，＇，ｌ，ｌ，，ｌ，，＇，，＇ｌ，，ｌ，＇，，，，＇，，，　＇，，，，ｌ，’，　’’’　’＇＇，＇＇＇，＇＇ｌ，，ｌｌ，，　投稿小知识　注意事项　本刊对来稿有权删改或摘要发表，如不同意删改者。请注明“请勿删改”字样。　来稿务请注明联系电话、Ｅｍａｉｌ。来稿请寄处理费３０元。稿件在本刊处理过程中如欲改他刊，须向本刊编辑部声明。本刊收到稿　件尽快给作者回执，但因人力有限，一般不录用稿件不退稿，敬请谅解，请作者自留底稿。如３个月未受到采用通知，稿件可自　行处理。投稿首选Ｅ－ｍａｒｌ方式。

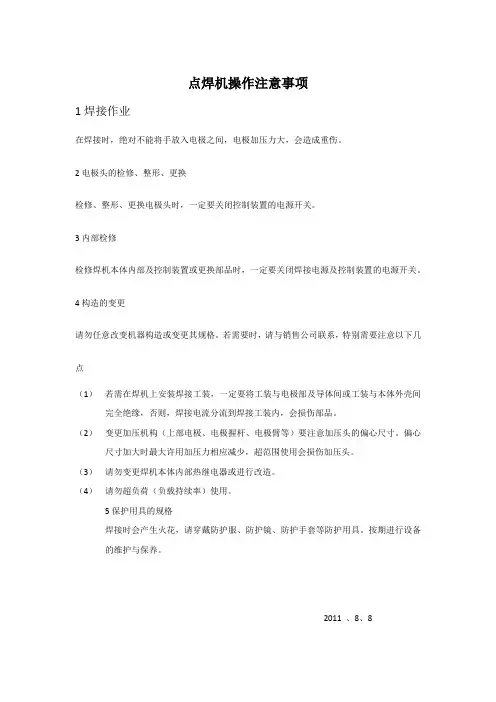

点焊机操作注意事项

1焊接作业

在焊接时，绝对不能将手放入电极之间，电极加压力大，会造成重伤。

2电极头的检修、整形、更换

检修、整形、更换电极头时，一定要关闭控制装置的电源开关。

3内部检修

检修焊机本体内部及控制装置或更换部品时，一定要关闭焊接电源及控制装置的电源开关。

4构造的变更

请勿任意改变机器构造或变更其规格。若需要时，请与销售公司联系，特别需要注意以下几点

（1） 若需在焊机上安装焊接工装，一定要将工装与电极部及导体间或工装与本体外壳间完全绝缘，否则，焊接电流分流到焊接工装内，会损伤部品。

（2） 变更加压机构（上部电极、电极握杆、电极臂等）要注意加压头的偏心尺寸。偏心尺寸加大时最大许用加压力相应减少，超范围使用会损伤加压头。

（3） 请勿变更焊机本体内部热继电器或进行改造。

（4） 请勿超负荷（负载持续率）使用。

5保护用具的规格

焊接时会产生火花，请穿戴防护服、防护镜、防护手套等防护用具。按期进行设备的维护与保养。

2011 、8、8

2011、8、8

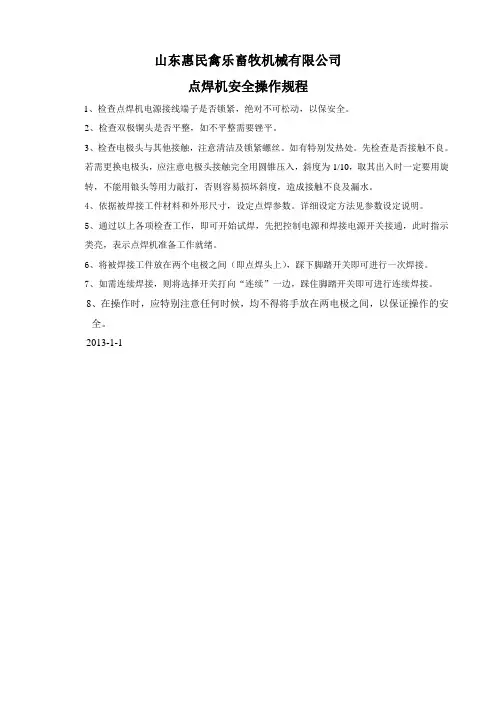

山东惠民禽乐畜牧机械有限公司

点焊机安全操作规程

1、检查点焊机电源接线端子是否锁紧，绝对不可松动，以保安全。

2、检查双极铜头是否平整，如不平整需要锉平。

3、检查电极头与其他接触，注意清洁及锁紧螺丝。如有特别发热处。先检查是否接触不良。若需更换电极头，应注意电极头接触完全用圆锥压入，斜度为1/10，取其出入时一定要用旋转，不能用锒头等用力敲打，否则容易损坏斜度，造成接触不良及漏水。

4、依据被焊接工件材料和外形尺寸，设定点焊参数。详细设定方法见参数设定说明。

5、通过以上各项检查工作，即可开始试焊，先把控制电源和焊接电源开关接通，此时指示类亮，表示点焊机准备工作就绪。

6、将被焊接工件放在两个电极之间（即点焊头上），踩下脚踏开关即可进行一次焊接。

7、如需连续焊接，则将选择开关打向“连续”一边，踩住脚踏开关即可进行连续焊接。

8、在操作时，应特别注意任何时候，均不得将手放在两电极之间，以保证操作的安全。

2013-1-1
