建筑供配电与照明技术-PPT演示文稿

（四）电力系统的构成图
二、电力系统运行的特点与要求
电力系统发电与用电之间处于动态平衡运行特点电力系统的暂态过程十分迅速
电力系统影响重要运行要求：安全、可靠、优质、经济
三、电力系统的电压
（一）标准电压 GB156－2007《标准电压》
1. 电力系统标称电压
标称电压——用以标志或识别系统电压的给定值。
②电压波动和闪变
电压在某一段时间内急剧变化而偏离额定值的现象，称为电压波动；周期性电压急剧变化引起电源光通量急剧波动而造成人的视觉感官不舒适的现象，称为闪变。电压波动和电压闪变是由电弧炉、轧机、电弧焊机等波动负荷引起的。
电压波动和闪变的限制措施 ① 采用单独回路供电 ② 降低共用配电线路阻抗 ③ 提高供电电压 ④ 增加短路容量 ⑤ 采用静止型无功功率补偿装置
V 2.1140V仅用于某些行业内部系统使用
标称电压1kV以上至 35kV之间的交流三相系统
标称电压35kV以上至 220kV之间的交流三相系统标称电压220kV以上至 1000kV之间的交流三相系统
高压直流输电系统
3（3.3） 6 10 20 35
66 110 220
330 500 750 1000
系统最高电压——在正常运行条件下，在系统任何时间和任何地点上出现的电压的最高值。
表1-1 我国电力系统的标称电压
分类
系统标称电压设备最高电压系统最高电压
备注
标称电压220V～1000V之
220/380
间的交流三相四线或三相
380/660
三线系统
1000（1140）
1. 表中数值为相电压/线电压，
G
M
M
+5% Un

建筑照明设计PPT课件

安装在墙上，用来提高部分墙面亮度，主要以本身的亮度和灯具附近表面的亮度，在墙上形成亮斑，以打破一大片墙的单调气氛，对室内照度的增加多大作用，故常用在一大片平坦的墙面上。也用于镜子的两侧或上面，以照亮人又防止反射眩光。
（二）用灯具排成图案
用简单而风格一致的灯具排成图案，并与建筑有机地配合取得装饰效果。
一般照明：是在工作场所内不考虑特殊的局部需要，为照亮整体被照面而设置的照明装置。如图。
这种照明方式适合于对光的投射方向没有特殊要求，在工作面内没有特别需要提高视度的工作点和工作点很密或不固定的场所。
（二）局部照明：
局部照明：是在工作点附近专门为照亮工作点而设置的照明装置。如图。
常设置在要求照度高或对光线方向性有特殊要求处，但不允许单独使用局部照明，因为会造成工作点与周围环境间极大的亮度对比，不利视觉工作。
光线扩散性极好，整个空间照度十分均匀，光线柔和，阴影浅淡，甚至完全没有阴影；
消除了直接眩光，大大减弱了反射眩光。
发光天棚：由天窗发展而来，为了保持稳定的照明条件，模仿天然采光的效果，在玻璃吊顶至天窗的夹层里装灯，便构成发光天棚。
发光天棚的构造方法：一种是把灯直接安装在平整的楼板下表面，然后用钢框架作成吊天棚的骨架，再铺上某种扩散透光材料；另一种是为了提高光效率，使用反光罩，使光线更集中地投到发光天棚的透光面上。如图。
工作照明可分为两类：一类是以满足视觉工作要求为主的室内工作照明，如工厂车间、学校等场所的照明，它主要是从功能方面考虑；另一类是以室内艺术环境观感为主的照明，如大型门厅、休息厅等处的照明，这类照明除满足照明功能外，还要强调艺术效果，以提供舒适的休息、娱乐场所。
一、照明方式选择

建筑电气照明PPT课件

度。表达式：La S cI，oasa亮度用符号L表示。单位：坎德拉每平方米(cd/m2)。其中：Ia为光源表面在视线方向上的发光强度；
a为视线方向与表面S法线的夹角。单位：nt尼特。物体的亮度越大，人们就会感到它越亮。
*
建设工程教学部
12
第六章建筑电气照明
（5）色温
定义：物理学上，铁、钨等标准黑体以它的绝对零度（-273℃）作为起点，当加热到一定温度时，就能呈现出有颜色的可见光，而且光的颜色是随着温度的升高而变化的，这种温度就称为光源的色温。它是电光源的技术参数之一。
解在： 40EW 白S 炽4灯r2 下 4112m502处2 的24.照9lx度为30lx；加搪瓷灯罩后为73lx；阴天
中午室外为8000-20000lx；晴天中午在阳光下室外80000-
120000lx。
*
建设工程教学部
11
第六章建筑电气照明
（4）亮度定义：发光体在视线方向上单位面积发出的发光强
以及水电丰富的山区和边远农村是不可缺少的光源。
应用
*
建设工程教学部
19
第六章建筑电气照明
2、荧光灯
其性能主要取决于灯管的几何尺寸即长度和直径，填充气体的种类和压强，涂敷荧光灯粉及制造工艺。常用的荧光灯主要分以下三类：（1）直管灯：一般使用的有T5、T8、T12，常用于办公室，商场、主宅等一般公用建筑，具有可选光色多，可达到高照度兼顾经济性等优点。 “T”表示灯管直径一个“T”表示1/8英寸 T5管直径15mm T8管直径25 mm T12管直径38 mm 荧光灯都可调配出3000K 3500K 4000K 6500K四种标准 “白色”。
表示：用符号I表示。
单位：坎德拉(cd)。

建筑供配电与照明技术PPT课件

路
线路
路
发பைடு நூலகம்厂
电力网
用户
精品课件
16
❖ 发电厂：将各种一次能源转化为电能，即生产电能的工厂。
分：火电、水电、核电、风电、地热、潮汐发电等。
例三峡水电站单机容量70万kw，32台，总容量2240万kw。
❖ 电力网: 输送和分配电能的渠道。
由变压器和输配电线路组成。
精品课件
17
❖ 变电站：变换电压和交换电能的场所。升压变电 6、10、15kv 升110、220、500kv 降压变电 110、220、500kv降6、10kv
基本内容
第一章绪论
第二章建筑供配电的负荷计算
第三章建筑供配电系统短路电流及其计算
第四章常用建筑电气设备及其选择
第五、六章建筑供配电系统
第七、八章建筑供配电系统的继电保护
第九章建筑防雷及接地
第十章建筑电气照精明品课件
1
学习目的
❖ 是一门经典、实用学科 ❖ 在各领域广泛应用：工业生产、控制系统、商业、
精品课件
7
（二）面积大几万~几十万m2
（三）有地下层
精品课件
8
二、设备上的特点低压设备，单相设备，分布广三、电气上的特点（一）用电设备种类多（二）耗电量大（三）供电可靠性大
精品课件
9
1.2 建筑电气的发展现状
一、供电
量大、面广、用途复杂的供电系统。
二、照明
在照度、照明质量、照明方式、灯具外形、供电要求及控制上都有不同程度的发展和更高的要求。
18亿kw,每年总发电量可达7 ~ 8万亿kw·h。
例某一办公楼各种能源比例：

《建筑电气照明系统》课件

电线与电缆的敷设方式
明敷、暗敷等，应根据实际情况选择合适的敷设方式，确保安全、美观。
照明系统的节能与环保材料
节能材料
LED灯具、节能镇流器等，可有效降低能耗，节约能源。
环保材料
无汞灯具、可回收利用的电线与电缆等，有利于减少环境污染，促进可持续发展。
REPORT
CATALOG
DATE
ANALYSIS
照明系统的维护与管理
定期检查
定期对灯具、线路和开关等设备进行检查，发现损坏或老化及时更换。
节能管理
根据实际需要，合理调整照明系统的亮度和色温，减少不必要的能源消耗。
ABCD
清洁与保养
定期清洁灯具表面，保持其光洁度，对其他设备进行必要的保养。
安全措施
加强安全宣传和管理，确保人员在使用照明系统时遵循安全规定，防止触电等事故发生。
REPORT
CATALOG
DATE
ANALYSIS
SUMMARY
《建筑电气照明系统》ppt课件
目录
CONTENTS
• 建筑电气照明系统概述 • 照明系统设计 • 照明系统设备与材料 • 照明系统的安装与维护 • 建筑电气照明系统的应用与发展趋势
REPORT
CATALOG
DATE
ANALYSIS
Ecotect
综合性的建筑环境分析软件，包括照明分析功能。
Radiance
高级的照明分析软件，适用于专业照明设计和研究。
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
03
照明系统设备与材料
灯具类型与选择
灯具类型
吊灯、吸顶灯、壁灯、台灯等，选择时应考虑照明需求、装修风格和空间大小。

建筑电气照明【可编辑PPT】

二、照明方式和种类
(一)照明的基本方式
上一页下一页返回
第一节电气照明基础知识
建筑物内的照明，根据建筑物的功能、生产工艺及装饰等各方面的不同要求，其照度的标准和灯光的布置也不相同，所以，将照明方式分为三种，即一般照明、局部照明和混合照明。
1.一般照明一般照明是为照亮整个工作场地(房间)而设置的照明，灯
上一页下一页返回
第一节电气照明基础知识
(二)照明的基本种类按照明的使用功能分类，有正常照明、应急照明、值班照
明、警卫照明和障碍照明等。 1.正常照明在正常情况下，使用的室内外照明称为正常照明。所有正
在使用的房间及工作、生活、运输、集会等公共场所均应设置正常照明。正常照明一般单独使用，也可与应急照明、值班照明同时使用，但控制线路必须分开。 2.应急照明应急照明是在正常照明因故熄灭的情况下，供人们继续工作或人员疏散用的照明。它包括备用照明、安全照明、疏散照明。
建筑电气照明
第一节电气照明基础知识
人类的生活与光息息相关。光辐射刺激人的视觉，人们才能看清周围的环境。通过视觉获得信息的效率和质量与人的眼睛特性和照明条件有关。当光的亮度不同时，人的视觉器官的感受程度也不同，因而人们在不同照明条件下可能有不同的感觉效果。这表明在不同照度条件下有不同的视觉能力。人的视觉器官不但能反应光的强度，而且也能反应光的波长特性。前者表现为亮度的感觉，后者表现为颜色的感觉。人们看到各种物体具有不同的颜色，是由于它们所辐射(或反射) 的光的光谱特性不同的缘故。通过颜色视觉，人们能从外界事物获得更多的信息，这在生活中具有非常重要的意义。
上一页下一页返回
第一节电气照明基础知识
3.照度
照度是指物体表面所得到的光通量与该物体表面积的比值，用E表示，单位为勒克斯(lx)。照度用来表示被照面上光的强弱，以人射光通量的面密度表示:1 lx=1 lm/m2。

建筑日照采光PPT课件

人工照明：
• 标准：《建筑照明设计标准》GB 500372004内规定普通办公室的照明功率密度的现行值是11W/㎡，照明照度值为300Lux。
照明模型设置：
• （1）在材质库中设置灯具的材质属性 • 影响人工照明模拟分析的主要灯具材质属
性为输出光强（Candella Output）与 Profile面板中的配光曲线。 • （2）在模型中添加灯具，尽量是灯具分布均匀
照明模型设置：
人工照明模拟分析计算过程
• 计算结果如图所示：
谢谢观赏！
网格编辑
• 在网格大小设置完成后需要将网格放置在模型中，并进行合理完善，最终结果如下：
全自然采光百分比计算：
• 建筑中某一点的全自然采光百分比（ Daylight Autonomy，DA）被定义为全年工作时间中单独依靠自然采光就能达到最小照度要求的时间百分比。
• 通过计算全自然采光百分比可以用于分析建筑开窗大小与位置设计是否适当。
• 《建筑照明设计标准》GB 50037-2004规定了普通办公室的照明功率密度（是指单位面积上的照明安装功率）为300Lux。
• 因此，要评价建筑设计方案是否达到了《绿色建筑评价标准》的相关规定，最简单高效的方法就是利用软件进行模拟分析。
Ecotect Analysis简介
Eco是一款辅助设计分析软件：适合建筑师在方案阶段使用，可以对建筑物热、光、声进行性能分析。设计师在方案最初阶段，利用简单体块对建筑物的多种性能进行大致的预测，对不同样式的结果进行充分比较，以确立最终方案的一种设计过程。
Eco分析结果的图示化显示的同时能够出到处数据表格，提高了分析结果的可读性
Eco的主要分析功能:热工分析、日照分析、光环境分析、声环境分析等；

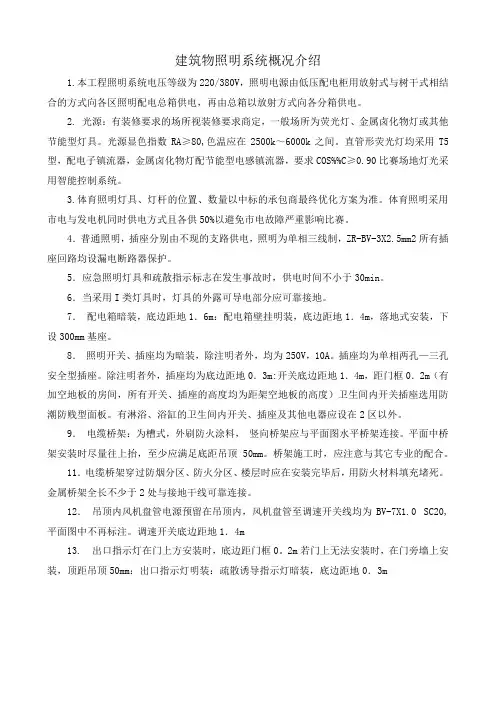

建筑物照明系统概况介绍

建筑物照明系统概况介绍1.本工程照明系统电压等级为220/380V，照明电源由低压配电柜用放射式与树干式相结合的方式向各区照明配电总箱供电，再由总箱以放射方式向各分箱供电。

2. 光源：有装修要求的场所视装修要求商定，一般场所为荧光灯、金属卤化物灯或其他节能型灯具。

光源显色指数RA≥80,色温应在2500k～6000k之间。

直管形荧光灯均采用T5型，配电子镇流器，金属卤化物灯配节能型电感镇流器，要求COS%%C≥0.90比赛场地灯光采用智能控制系统。

3.体育照明灯具、灯杆的位置、数量以中标的承包商最终优化方案为准。

体育照明采用市电与发电机同时供电方式且各供50%以避免市电故障严重影响比赛。

4．普通照明，插座分别由不现的支路供电，照明为单相三线制，ZR-BV-3X2.5mm2所有插座回路均设漏电断路器保护。

5．应急照明灯具和疏散指示标志在发生事故时，供电时间不小于30min。

6．当采用I类灯具时，灯具的外露可导电部分应可靠接地。

7．配电箱暗装，底边距地1．6m：配电箱壁挂明装，底边距地1．4m，落地式安装，下设300mm基座。

8．照明开关、插座均为暗装，除注明者外，均为250V，10A。

插座均为单相两孔—三孔安全型插座。

除注明者外，插座均为底边距地0．3m:开关底边距地1．4m，距门框0．2m（有加空地板的房间，所有开关、插座的高度均为距架空地板的高度）卫生间内开关插座选用防潮防贱型面板。

有淋浴、浴缸的卫生间内开关、插座及其他电器应设在2区以外。

9．电缆桥架：为槽式，外刷防火涂料，竖向桥架应与平面图水平桥架连接。

平面中桥架安装时尽量往上抬，至少应满足底距吊顶50mm。

桥架施工时，应注意与其它专业的配合。

11．电缆桥架穿过防烟分区、防火分区、楼层时应在安装完毕后，用防火材料填充堵死。

金属桥架全长不少于2处与接地干线可靠连接。

12．吊顶内风机盘管电源预留在吊顶内，风机盘管至调速开关线均为BV-7X1.0 SC20,平面图中不再标注。

建筑供配电及照明技术课件

型。
在选择电缆与电线时，需要考虑其额定电压、额定电流、截面积、绝缘材料等参数，以确保其能够
满足系统的用电需求。
保护设备
保护设备是供配电系统中的重要组成部分，用于监测和保护供配电系统的正常运行。
保护设备包括熔断器、断路器、继电器等不同类型的设备，具有短路保护、过载保护、欠压保护等功能。
照明系统设计流程
需求分析
明确照明系统的需求，包括照明亮度、色温、均匀度等参数，以及使用场景和用途。
照明规划
根据建筑物的功能和使用需求，规划合理的照明布局和分区，确定灯具的种类、数量和位置。
照明计算
根据需求分析的结果，进行照度计算、功率密度核算等，确定灯具的功率和数量。
照明控制系统设计
根据照明需求和场景，设计合理的照明控制系统，包括控制方式和策略，实现智能化控制。
控制方式
采用智能化的照明控制系统，实现集中控制、分区控制、定时控制等多种控制方式，提高照明的
灵活性和节能性。
节能措施
采用高效节能的灯具和电器附件，合理调整灯光亮度、关闭部分灯
光等措施，降低能耗。
绿色照明
结合自然光和人工照明，实现绿色照明的理念，提高照明的舒适
度和节能性。
05
建筑供配电及照明系统的维护与管理
01
03
在选择变压器时，需要考虑其额定容量、电压等级、电流、阻抗等参数，以确保其能够满足系统的用电需
求。
04
变压器通常由铁芯、绕组和绝缘材料等部分组成，根据不同的使用需求，变压器可分为电力变压器、整流变压器、电炉变压器等不同类型。
高低压开关柜
高低压开关柜是供配电系统中的重要设备之一，用于控制和保护高低压电器和成套设备。

第4章建筑照明系统ppt课件

➢光源的显色指数――指在待测光源照射下的物体的颜色．与在另一相近色温的黑体或日光参照光源照射下相比，物体颜色相符合的程度。符号为Ra。
➢颜色失真越少，显色指数越高，光源的显色性好。国际上规定参照光源的显色指数为100。
认识到了贫困户贫困的根本原因，才能开始对症下药，然后药到病除。近年来国家对扶贫工作高度重视，已经展开了“ 精准扶贫”项目
3．照度
➢照度――被照物体表面单位面积接收到的光通量，符号为E，单位为勒克司(lx)。
➢照度不考虑被照面的性质(反射、透射和吸收)、不考虑观察者在哪个方向，因此它只表明被照物体上光（被照射）的强弱，并不表示被照物体的明暗程度。
认识到了贫困户贫困的根本原因，才能开始对症下药，然后药到病除。近年来国家对扶贫工作高度重视，已经展开了“ 精准扶贫”项目
➢ 照度----是针对被照物而言的，表示被照面接受光通量的面密度，用来鉴定被照面的照明情况；
➢ 亮度----表示发光体在视线方向单位面积上的发光强度，它表明物体的明亮程度。
➢ 光源显色性和色温----是光源的两个重要颜色指标。
认识到了贫困户贫困的根本原因，才能开始对症下药，然后药到病除。近年来国家对扶贫工作高度重视，已经展开了“ 精准扶贫”项目
4．亮度
➢亮度――光源在给定方向单位投影面积上的发光强度。符号为L，单位：尼特(nt)。
➢人眼对明暗的感觉不是取决于物体上的照度，而是取决于物体在眼睛视网膜上成像的照度。
➢“亮度”是衡量照明质量（明暗程度）的一个重要依据。
认识到了贫困户贫困的根本原因，才能开始对症下药，然后药到病除。近年来国家对扶贫工作高度重视，已经展开了“ 精准扶贫”项目

建筑设备ppt13 建筑电气照明

二、光源和灯具
控照器主要特性包括配光曲线、光效率和保护角。配光曲线：光涛向其四周辐射光强大小的曲线；光效率：由控照器输出的光通量与光源的辐射光通量的比值；控照器的保护角：控照器开口边缘与发光体最远边缘的连线与水平线之间的夹角。
二、光源和灯具
2、灯具的分类按光源：白炽灯、卤钨灯、荧光灯；按光源数目：普遍灯具、组合花灯灯具；按控照结构的密封程度：开启式灯具、防护式灯具、密闭式灯具、防爆灯具；按配光曲线：直射型灯具、半直射型灯具、漫射型灯具、反射型灯具、半么射型灯具；
一、照明基本知识
5、面发光度-光的出射度发光表面单位面积发出的光通量，单位为辐射勒克斯(rlx)。用于反映照明效果的各项光的参数值，不仅与光源的情况有关，而且与建筑所用的材料及内装饰情况有关。
一、照明基本知识
三、材料的光学性质材料的光学性质指材料对所照光线的反射、透射和吸收能力及其光线的分布。 1、光的反射、透射和吸收光通量F=Fρ+Fa+FT 2、光线分布
四、照明设计图纸
二、照明负荷计算照明负荷一般采用需用系数计算：根据建筑物的功能、对灯具的使用状况等因数而确定的一个不大于1的系数。
Pj K x Ps
二、光源和灯具
（三）常用电光源 1、白炽灯：热辐射光源：构造：灯头、灯丝和玻璃壳组成分类：真空灯泡，充气灯泡 2、卤钨灯：热辐射光源。电灯头，灯丝、灯管三部分组成，在灯管内充少量卤族元素，由于一定温度下建立的卤钨再生循环作用，使由钨丝挥发出来的钨粒重新返回钨丝，使卤钨灯的有效寿命等于全寿命。
灯具的布置不是矩形时，求出当量灯距。灯距离墙的距离L，一般取(1/3~1/2)L，当靠墙有工作面时取(1/4~1/3)L。

2024版建筑电气照明电气照明施工图的识读ppt课件

采用目视检查、对比分析、计算校核等手段，对图纸进行全面、细致的审查。
常见问题及解决方案
常见问题
设计不符合规范要求、设备选型不合理、施工图纸表述不清等。
解决方案
及时与设计单位沟通，提出修改意见，要求设计单位进行修改完善；对于严重问题，应向上级主管部门报告并协助处理。同时，加强对施工单位的培训和指导，提高施工质量和安全意识。
通过阅读系统图，了解照明配电系统的组成、配电方式、开关控制等。
阅读大样图
对于特殊灯具、开关等设备，需要阅读大样图以了解其详细的结构和安装要求。
图纸中常用图例和符号识别
灯具图例
了解各种灯具的图例表示方法，如吊灯、壁灯、台灯等。
开关图例
识别各种开关的图例表示方法，如单控开关、双控开关等。
插座图例
结合。
A 灯光设计方案
根据商场的业态和定位，设计合理的室内灯光方案，营造舒适、美观
的购物环境。
B
C
D
施工与调试
介绍商场室内灯光施工过程中的关键步骤和调试方法，确保施工质量和效果符合设计要求。
智能控制系统应用
介绍商场灯光智能控制系统的应用，实现灯光的自动调节、场景切换等功能，提高管理效率和节能效果。
住宅建筑电气照明设备安装图解析
分析住宅建筑电气照明系统图的组成、配电方式、控制方式等。
介绍住宅建筑电气照明设备的安装位置、安装方式、接线方式等。
办公楼建筑电气照明施工图解析
办公楼建筑电气照明设计概述
介绍办公楼建筑电气照明设计的原则、标准和要求。
办公楼建筑电气照明施工图识读
详细讲解办公楼建筑电气照明施工图的识读方法，包括图纸比例、图例、标注等。
06

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

照度确定查表附录7可得，教室的照度标准为100、 150、200lx，在这里考虑经济合理性对一般教室照度可取 100lx。
(2) 确定教室灯具安装总功率教室面积：
S=7.6×6.6=50.16(m2) 因房间高度为3.8m，考虑安全、避免碰撞，确定灯具垂吊高度h3=0.8m，教室课桌一般高度h2=0.75m，所以该教室灯具的计算高度为：
① 灯具计算高度H的确定
灯具悬挂高度的各种参数如图5.10所示。图中房间总高度为h，灯具悬挂高度为h1，工作面的高度为 h2，灯具的垂吊高度为h3，计算高度H为：
H=h-h2-h3 或 H=h1-h2 一般办公室、教室、阅览室等的工作面高度可取0.75m，库房等取0.15m等。灯具的垂吊高度应根据室内层高和建筑照明要求来确定，一般情况下，可在0～1.5m之间取值。
2）灯具布置灯具布置实际上是确定灯具在室内的空间位置，
即灯具的水平位置和安装高度；灯具的布置形式有一般照明的均匀布置和灯具的选择性布置。
（1）灯具的均匀布置灯具的均匀布置是由两个参数确定的，一是安
装高度，其次是水平间距。灯具的安装高度主要从防止眩光、防止碰撞等方面考虑，灯具的水平间距却是根据布置方式不同而不同。
LA-A=(L/H) A-A H =1.46×2.25=3.285(m) LB-B=(L/H) B-B H =1.28×2.25=2.88(m) 灯与墙之间的距离为：
L= (1/3~1/4) LA-A=1.095~0.82(m)，取L=0.9(m) 又因为荧光灯端与墙距离应小于或等于0.5m，取 0.4m；
② 灯具间距L的确定灯具均匀布置常用的形式有：正方形、长方形、菱形等。如图5.9所示。当灯具布置为正方形时，如图5.9（a），灯间的距离为：
L=La=Lb 当灯具布置为长方形时，如图5.9（b），灯间的距离为：
L LaLb
当灯具布置为菱形时，如图5.9（c），灯间的距离为：
L L2a L2b
P′=P/N=341.1/9=37.9W 取PN=40W，其布置形式及尺寸如图5.11所示。
5.3.2 （光通）利用系数法
利用系数法是根据房屋的空间系数等因素，利用多次相互反射的理论，求得灯具的利用系数，计算要达到平均照度值所需要的灯具数的计算方法。这种方法适用于灯具均匀布置的一般照明。
一、基本计算公式灯具发出的光通量中最后落到工作面上的部分，该值与工作
P=SPS 根据房间面积、房间使用功能及灯具的布置方式确定合适的距高比，即确定计算高度、灯间距离、灯具与墙距离，这样房间的灯具数量N就定下了。则每盏灯的电功率P′为：
P P N
【例5.1】某办公室的建筑面积为3.3×4.2m2，拟采用YG1-1简式荧光灯照明。办公桌面高0.8m，灯具吊高3.1m，试计算需要安装灯具的数量。（教材P97例3）【解】根据题意知：h=3.1-0.8=2.3(m), S=3.3×4.2=13.86m2, 查参考教材表4-2，办公室平均照度推荐值为75~150lx,取75lx。查表得单位面积安装功率为w=7.8W/m2，则
面的面积之比，称为工作面上的平均照度。
直射部分：从灯具发出的光通量中直接落到工作面上的部分。间接部分：从灯具发出的光通量经室内表面反射后最后落到工作面上的部分。
在已知房间面积、灯具的悬挂高度、灯具的布置（灯具数量）和室内要求达到的照度，我们就能计算出每盏灯的额定功率。这种计算方法，称为单位容量法。
单位容量法是根据已编制好的单位面积安装功率来确定灯具的电功率。表5.7、5.8 、5.9、5.10和5.11列出了部分常用灯具的单位面积安装功率。
根据建筑物特点、建筑物功能和照明要求确定灯具型式；根据建筑物功能、房间照度标准、房间面积、计算高度确定单位面积安装功率，并按下式计算出房间内照明灯具（一般照明）的总功率：
∑P=wS=7.8×13.86=108.11(W), 每盏灯具内安装40W荧光灯两只，即P=80W，所以 N= ∑P/P=108.11/80=1.35 应安装2×40W荧光灯2套。
【例5.2】某教室已知其面积为7.6m×6.6m，高为3.8m。试进行灯具布置，用单位容量法确定灯具容量。
【解】(1) 确定灯具类型教室一般要求照度均匀、照度适中、经济合理，所以选择荧光灯，型号为YG2—1，带反射罩，链吊式。
5.3. 照度计算
1）照度标准民用建筑照明照度标准分级如下： 0.5、1、2、3、5、10、20、30、50、75、100、
150、200、300、500、750、1000、1500、2000lx，共19级。
照度标准是指工作面或生活场所参考平面上的平均照度值。在使用时设计人员可根据建筑物功能、等级和使用条件选取适当的标准值。不同建筑的照度标准列表如附录5、附录6所示。
如图5.11所示，取9盏灯布置形式，则：
LA-A=(6.6-0.4-0.4)/2=2.9m≤3.285m 满足条件；
LB-B=(7.6-0.4-0.4-1.3)/2=2.75m≤2.88m 满足条件，所以确定为9盏荧光灯布置形式，如图 5.11所示，其中灯管长度为1.3m。 (4) 确定每盏荧光灯的功率
H=h-h2-h3=3.8-0.8-0.75=2.25(m) 查表5.7，得教室单位面积安装功率为PS=6.8W/m2，则该教室灯具安装总功率为：
P=SPS=50.16×6.8=341.1(W)
(3) 确定灯具数量查表得YG2—1荧光灯的最大允许距高比为
(L/H) A-A=1.46, (L/H) B-B=1.28 则灯间最大允许距离为：
墙边有工作面时，灯具与墙边的距离为：
l=(0.25～0.3)L
墙边无工作面时，灯具与墙边的距离为：
l=（0.4～0.5）L
ቤተ መጻሕፍቲ ባይዱ
一般最边上灯具与墙的距离：
11
l

( 3
~
4 ) LA A
图5.9 灯具的均匀布置
(a) 正方形；(b) 长方形；（c）菱形
图5.10 灯具的计算高度示意图
5.3.1 单位容量法
