电气基础接地做法

配电室接地做法
配电室接地是指将配电室设备和电气系统的金属部分与地面建立良好的导电连接，以确保人身安全和电气系统正常运行。

以下是配电室接地的常见做法：
1. 主体接地：将配电室的大型金属结构（如电缆桥架、支架等）与地面建立可靠的接地连接，通常使用电焊或螺栓连接。

2. 设备接地：将配电室内的设备（如变压器、开关柜等）的金属外壳与主体接地建立连接，通常使用接地线将设备的金属外壳与配电室的金属结构相连，确保设备故障时能够及时排除电流。

3. 保护接地：将配电室内的保护设备（如接地刀闸、接地保护器等）与主体接地连接，以保护电气设备和人员安全。

4. 系统接地：将配电系统中的中性点与主体接地连接，通常使用接地极将中性点接地，以确保电气系统正常运行并平衡系统中的电压。

5. 接地电阻测量：定期对配电室的接地电阻进行测量，确保接地系统的导电性能良好，并及时修复或更换出现问题的接地装置。

以上是配电室接地的一般做法，具体的接地设计和实施应根据当地的电气安全标准和要求进行。

在进行接地工作时，应选择
合适的接地材料和设备，并由专业人员进行施工和检测，以确保接地系统的有效性和可靠性。

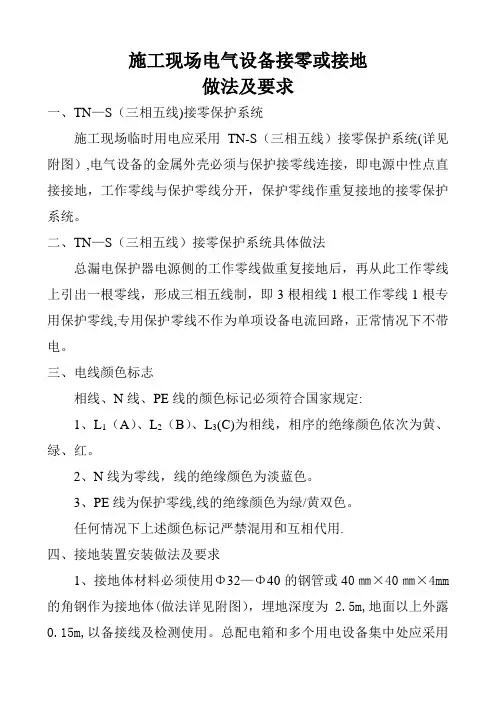

施工现场电气设备接零或接地做法及要求一、TN—S（三相五线)接零保护系统施工现场临时用电应采用TN-S（三相五线）接零保护系统(详见附图）,电气设备的金属外壳必须与保护接零线连接，即电源中性点直接接地，工作零线与保护零线分开，保护零线作重复接地的接零保护系统。

二、TN—S（三相五线）接零保护系统具体做法总漏电保护器电源侧的工作零线做重复接地后，再从此工作零线上引出一根零线，形成三相五线制，即3根相线1根工作零线1根专用保护零线,专用保护零线不作为单项设备电流回路，正常情况下不带电。

三、电线颜色标志相线、N线、PE线的颜色标记必须符合国家规定:1、L1（A）、L2（B）、L3(C)为相线，相序的绝缘颜色依次为黄、绿、红。

2、N线为零线，线的绝缘颜色为淡蓝色。

3、PE线为保护零线,线的绝缘颜色为绿/黄双色。

任何情况下上述颜色标记严禁混用和互相代用.四、接地装置安装做法及要求1、接地体材料必须使用Φ32—Φ40的钢管或40㎜×40㎜×4mm 的角钢作为接地体(做法详见附图），埋地深度为 2.5m,地面以上外露0.15m,以备接线及检测使用。

总配电箱和多个用电设备集中处应采用接地极组.2、接地体每3根（或2根）为一组，每根接地体长度为2。

5m,接地体每根之间间距不小于3m。

接地体连接应使用40㎜×4mm的扁钢或角钢，依次将扁钢与接地极焊接连接，连接要牢固可靠。

3、接地极与用电设备外壳连接必须使用不小于10mm2黄/绿双色多股铜线。

手持电动工具外壳连接必须使用不小于 4 mm2—6 mm2黄/绿双色多股铜线做外壳保护接地。

设备外壳与接地体连接两端应使用铜接地鼻子,并使用螺栓加平垫进行连接，压接要牢固可靠。

4、配电箱接地应采用双线双点双接地的接线方式进行接地保护,配电箱前后开启门应与箱壳接地线牢固连接.总配电箱处接地电阻应不大于4Ω。

单体重复接地电阻应不大于10Ω，防雷接地电阻不应大于30Ω.5、用电设备外壳接地线应连接在设备专用接地螺栓或接线柱上，接地线的另一端须独立连接在接地体上，严禁多根接地线压接在同一接线柱上或螺栓上。

电气接地基础知识详解一、接地的概念接地是为了防止触电或保护设备的安全,把电力电讯等设备的金属底盘或外壳接上地线，利用大地作电流回路接地线。

在电力系统中，将设备和用电装置的中性点、外壳或支架与接地装置用导体作良好的电气连接叫做接地。

二、接地的作用我们往往只知道接地可防止人身遭受电击，其实接地除了这一作用外，还可以防止设备和线路遭受损坏、预防火灾、防止雷击、防止静电损害和保证电力系统的正常运行。

1、防止电击人体阻抗和所处环境的状况有极大的关系，环境越潮湿，人体的阻抗越低，也越容易遭受电击。

例如，装过交流收音机的人几乎都受到过电击，但几乎都能摆脱电源，因为此时人所处的环境干燥，皮肤也较干燥。

接地是防止电击的一种有效的方法。

电气设备通过接地装置接地后，使电气设备的电位接近地电位。

由于接地电阻的存在，电气设备对地电位总是存在的，电气设备的接地电阻越大，发生故障时，电气设备的对地电位也越大，人触及时的危险性也越大。

但是，如果不设置接地装置，故障设备外壳的电压就和相线对地电压相同，比起接地电压还是高出很多的，因此危险性也相应增加。

2、保证电力系统正常运行电力系统的接地，又称工作接地，一般在变电站或变电所对中性点进行接地。

工作接地的接地电阻要求很小，对大型的变电站要求有一个接地网，保证接地电阻小而且可靠。

工作接地的目的是使电网的中性点与地之间的电位接近于零。

低压配电系统无法避免相线碰壳或相线断裂后碰地，如果中性点对地绝缘，就会使其他两相的对地电压升高到3倍的相电压，其结果可能把工作电压为220的电气设备烧坏。

对中性点接地的系统，即使一相与地短路，另外二相仍可接近相电压，因此接于其他二相的电气设备不会损坏。

此外可防止系统振荡，电气设备和线路只要按相电压考虑其绝缘水平。

3防止雷击和静电危害雷电发生时，除了直接雷外，还会生产感应雷，感应雷又分为静电感应雷和电磁感应雷。

所有防雷措施中最主要的方法是接地。

三、接地种类常见的接地种类有以下几项：重复接地、保护接地、工作接地、防雷接地、屏蔽接地、防静电接地等。

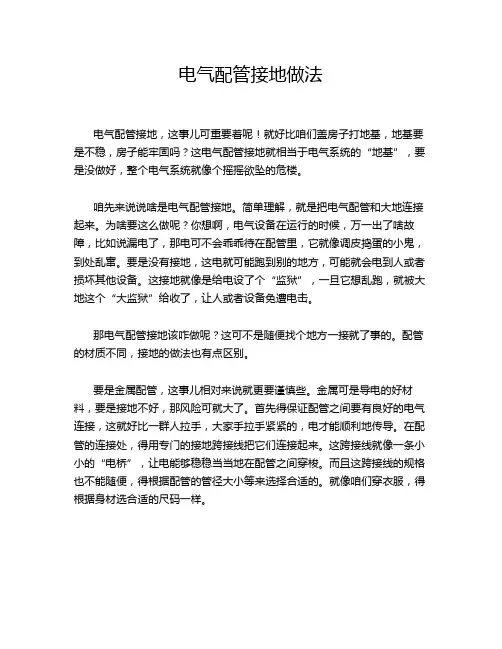

电气配管接地做法电气配管接地，这事儿可重要着呢！就好比咱们盖房子打地基，地基要是不稳，房子能牢固吗？这电气配管接地就相当于电气系统的“地基”，要是没做好，整个电气系统就像个摇摇欲坠的危楼。

咱先来说说啥是电气配管接地。

简单理解，就是把电气配管和大地连接起来。

为啥要这么做呢？你想啊，电气设备在运行的时候，万一出了啥故障，比如说漏电了，那电可不会乖乖待在配管里，它就像调皮捣蛋的小鬼，到处乱窜。

要是没有接地，这电就可能跑到别的地方，可能就会电到人或者损坏其他设备。

这接地就像是给电设了个“监狱”，一旦它想乱跑，就被大地这个“大监狱”给收了，让人或者设备免遭电击。

那电气配管接地该咋做呢？这可不是随便找个地方一接就了事的。

配管的材质不同，接地的做法也有点区别。

要是金属配管，这事儿相对来说就更要谨慎些。

金属可是导电的好材料，要是接地不好，那风险可就大了。

首先得保证配管之间要有良好的电气连接，这就好比一群人拉手，大家手拉手紧紧的，电才能顺利地传导。

在配管的连接处，得用专门的接地跨接线把它们连接起来。

这跨接线就像一条小小的“电桥”，让电能够稳稳当当地在配管之间穿梭。

而且这跨接线的规格也不能随便，得根据配管的管径大小等来选择合适的。

就像咱们穿衣服，得根据身材选合适的尺码一样。

然后呢，配管还得和接地装置连接起来。

接地装置就像是一个专门接纳漏电的“大口袋”。

这个“大口袋”得可靠，一般是用接地极埋入地下一定深度。

这接地极就像扎根在地下的树根，深深扎入大地，这样才能保证有良好的接地效果。

配管和接地装置的连接也要牢固，不能松松垮垮的，不然就像两个人牵手，要是松了，那还怎么一起走路呢？对于一些非金属的配管，虽然它本身不导电，但是有时候里面可能会走一些带电的线路啊。

这时候也得考虑接地。

通常会在管内穿入一根接地线，这接地线就像一个隐藏在管内的“小卫士”，时刻准备着把可能泄漏的电导入大地。

在做电气配管接地的时候，还有很多小细节得注意。

施工现场电气设备接零或接地做法及要求集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-施工现场电气设备接零或接地做法及要求一、TN-S （三相五线）接零保护系统施工现场临时用电应采用TN-S （三相五线）接零保护系统（详见附图），电气设备的金属外壳必须与保护接零线连接，即电源中性点直接接地，工作零线与保护零线分开，保护零线作重复接地的接零保护系统。

二、TN-S （三相五线）接零保护系统具体做法总漏电保护器电源侧的工作零线做重复接地后，再从此工作零线上引出一根零线，形成三相五线制，即3根相线1根工作零线1根专用保护零线，专用保护零线不作为单项设备电流回路，正常情况下不带电。

三、电线颜色标志相线、N 线、PE 线的颜色标记必须符合国家规定：1、L 1(A)、L 2(B)、L 3(C)为相线，相序的绝缘颜色依次为黄、绿、红。

2、N 线为零线，线的绝缘颜色为淡蓝色。

3、PE 线为保护零线，线的绝缘颜色为绿/黄双色。

任何情况下上述颜色标记严禁混用和互相代用。

四、接地装置安装做法及要求1、接地体材料必须使用Φ32-Φ40的钢管或40㎜×40㎜×4mm 的角钢作为接地体（做法详见附图），埋地深度为2.5m ，地面以上外露0.15m ，以备接线及检测使用。

总配电箱和多个用电设备集中处应采用接地极组。

2、接地体每3根（或2根）为一组，每根接地体长度为2.5m，接地体每根之间间距不小于3m。

接地体连接应使用40㎜×4mm的扁钢或角钢，依次将扁钢与接地极焊接连接，连接要牢固可靠。

3、接地极与用电设备外壳连接必须使用不小于10mm2黄/绿双色多股铜线。

手持电动工具外壳连接必须使用不小于4 mm2-6 mm2黄/绿双色多股铜线做外壳保护接地。

设备外壳与接地体连接两端应使用铜接地鼻子，并使用螺栓加平垫进行连接，压接要牢固可靠。

4、配电箱接地应采用双线双点双接地的接线方式进行接地保护，配电箱前后开启门应与箱壳接地线牢固连接。

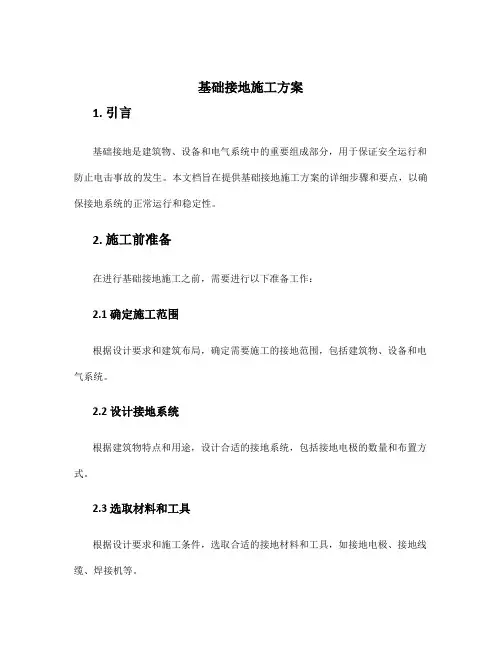

基础接地施工方案1. 引言基础接地是建筑物、设备和电气系统中的重要组成部分，用于保证安全运行和防止电击事故的发生。

本文档旨在提供基础接地施工方案的详细步骤和要点，以确保接地系统的正常运行和稳定性。

2. 施工前准备在进行基础接地施工之前，需要进行以下准备工作：2.1 确定施工范围根据设计要求和建筑布局，确定需要施工的接地范围，包括建筑物、设备和电气系统。

2.2 设计接地系统根据建筑物特点和用途，设计合适的接地系统，包括接地电极的数量和布置方式。

2.3 选取材料和工具根据设计要求和施工条件，选取合适的接地材料和工具，如接地电极、接地线缆、焊接机等。

2.4 准备施工图纸根据设计要求，准备详细的施工图纸，包括接地电极的布置位置和连接方式。

3. 施工步骤基础接地施工包括以下步骤：3.1 清理施工现场在施工现场进行清理，确保没有任何杂物和障碍物影响接地施工。

3.2 安装接地电极依据设计要求，在合适的位置安装接地电极。

接地电极可以选择金属杆、金属板或混凝土电极等，根据地质条件和施工要求选择合适的接地电极。

3.3 连接接地电极和接地线将接地线连接至接地电极，确保连接牢固和可靠。

接地线应选择导电性能良好的铜线或铝线，使用适当的接地夹进行连接。

3.4 埋设接地线缆根据施工图纸，埋设接地线缆，连接各个接地电极。

接地线缆应埋设于地下，避免与其他管线交叉。

3.5 焊接接地线缆连接对于长距离的接地线缆连接，可以采用焊接技术进行连接，确保连接电阻小于设计要求。

3.6 绝缘处理对于裸露的接地线缆和接地电极，进行绝缘处理，避免电气短路和接地阻抗增大。

3.7 测试接地系统施工完成后，使用接地测试仪对接地系统进行测试，确保接地系统满足设计要求。

测试包括接地电阻测量和接地阻抗测试。

4. 施工质量验收完成基础接地施工后，需要进行施工质量验收，确保接地系统的正常运行和稳定性。

4.1 接地电阻测量使用专业的接地电阻测试仪对接地系统进行测试，记录并评估接地电阻，并与设计要求进行对比。

1、基础底板防雷接地做法(a)①自然接地体利用结构基础底板纵横主筋的上下两层中，不小于φ16两根主筋通常焊成的基础接地网。

②采用不小于φ12镀锌圆钢或不小于C14螺纹钢转角处焊接为一体。

③钢筋搭接焊接长度不小于圆钢直径的6倍，且双面施焊。

④焊接部位达不到双面焊要求时，单面焊接长度不小于圆钢直径的12倍。

2、基础底板防雷接地做法(b)①基础底板主筋小于C16时，采用L40*4镀锌扁钢，焊成基础接地网。

②扁钢搭接焊长度不小于扁钢宽度的2倍，且3面施焊。

③采用40*4镀锌扁钢，预留室外人工接地极。

3、总等电位联结做法电源重复接地、电气设备的保护接地，弱电设备的工作接地等采用L40*4镀锌扁钢共用统一联结，作为变配电室内总等电位。

①局部等电位预埋采用专用等电位带有接线端子排接线盒。

②采用25*3镀锌扁钢与结构梁筋焊接，镀锌扁钢进入盒内2/3长度。

③等电位端子排与卫生间内最近的插座PE线连接。

等电位预埋严格按照02D501-2 图集做法施工。

6、局部等电位接地连接(a)洗脸盆排水管与局部等电位采用双色软铜线连接。

7、局部等电位接地连接(b)①由局部等电位端子排引至厨房、卫生间各金属管道及其他设备。

②引至各防雷接地点采用双色软导线烫锡后，采用接地卡与设备压接。

8、防雷测试箱预留做法①防雷测试点由避雷引下线钢筋引出，采用40*4镀锌扁钢与柱筋搭接焊至外墙地面+500mm 处。

②外墙装修时，距室外地坪以上0.5m处安装接地测试箱。

9、避雷引下线做法①防雷引下线结构柱筋，在每层做出明显标记。

②防雷引下线利用建筑物内构造柱不小于C16两根或4根不小于C10对角主筋作引下线，间距不大于25m。

③钢筋搭接焊长度为钢筋直径的6倍，双面施焊，且清除焊渣。

10、配电箱(柜)安装接地做法①配电箱接地采用镀锌圆钢与箱体预留接地扁钢焊接，顺方向焊接，焊接长度不小于圆钢直径的6倍，焊接处涂刷防锈漆。

②配电柜接地与预留接地镀锌扁钢与基座槽钢焊接。

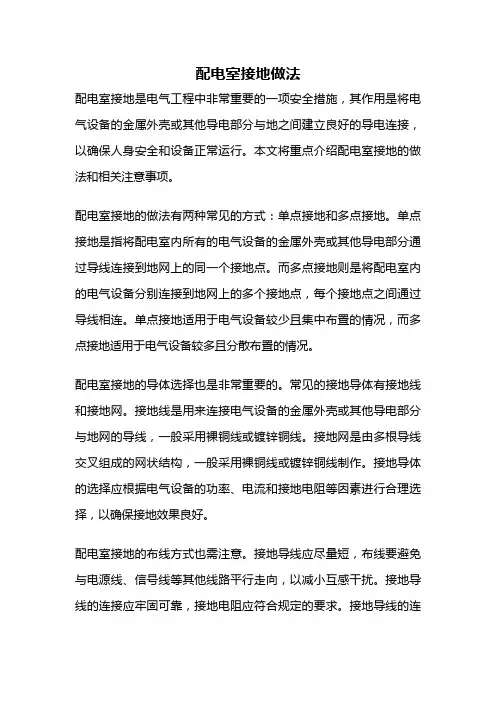

配电室接地做法配电室接地是电气工程中非常重要的一项安全措施，其作用是将电气设备的金属外壳或其他导电部分与地之间建立良好的导电连接，以确保人身安全和设备正常运行。

本文将重点介绍配电室接地的做法和相关注意事项。

配电室接地的做法有两种常见的方式：单点接地和多点接地。

单点接地是指将配电室内所有的电气设备的金属外壳或其他导电部分通过导线连接到地网上的同一个接地点。

而多点接地则是将配电室内的电气设备分别连接到地网上的多个接地点，每个接地点之间通过导线相连。

单点接地适用于电气设备较少且集中布置的情况，而多点接地适用于电气设备较多且分散布置的情况。

配电室接地的导体选择也是非常重要的。

常见的接地导体有接地线和接地网。

接地线是用来连接电气设备的金属外壳或其他导电部分与地网的导线，一般采用裸铜线或镀锌铜线。

接地网是由多根导线交叉组成的网状结构，一般采用裸铜线或镀锌铜线制作。

接地导体的选择应根据电气设备的功率、电流和接地电阻等因素进行合理选择，以确保接地效果良好。

配电室接地的布线方式也需注意。

接地导线应尽量短，布线要避免与电源线、信号线等其他线路平行走向，以减小互感干扰。

接地导线的连接应牢固可靠，接地电阻应符合规定的要求。

接地导线的连接方式有螺栓连接和焊接连接，具体选择要根据实际情况进行。

配电室接地还需要注意以下几点。

首先，接地系统应具备良好的导电性能，接地电阻应符合规定的要求。

其次，接地系统应具备良好的耐腐蚀性能，特别是在潮湿、腐蚀性气体等环境条件下，应采取相应的防腐措施，以延长接地系统的使用寿命。

此外，配电室接地系统还需要定期检测和维护，以确保其正常工作状态。

配电室接地是保证电气设备安全运行的重要措施。

在进行配电室接地时，需要选择合适的接地方式和导体，并注意接地导线的布线方式和连接方式。

此外，还需要注意接地系统的导电性能和耐腐蚀性能，并进行定期检测和维护。

通过合理的配电室接地做法，可以有效地保护人身安全和电气设备的正常运行。

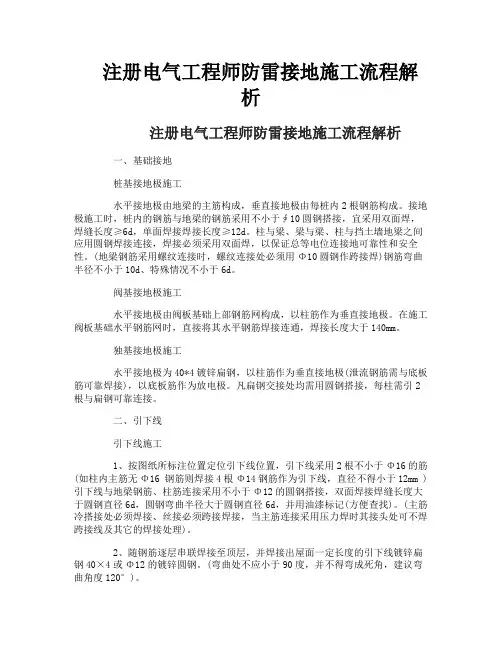

注册电气工程师防雷接地施工流程解析注册电气工程师防雷接地施工流程解析一、基础接地桩基接地极施工水平接地极由地梁的主筋构成，垂直接地极由每桩内2根钢筋构成。

接地极施工时，桩内的钢筋与地梁的钢筋采用不小于∮10圆钢搭接，宜采用双面焊，焊缝长度≥6d，单面焊接焊接长度≥12d。

柱与梁、梁与梁、柱与挡土墙地梁之间应用圆钢焊接连接，焊接必须采用双面焊，以保证总等电位连接地可靠性和安全性。

(地梁钢筋采用螺纹连接时，螺纹连接处必须用Φ10圆钢作跨接焊)钢筋弯曲半径不小于10d、特殊情况不小于6d。

阀基接地极施工水平接地极由阀板基础上部钢筋网构成，以柱筋作为垂直接地极。

在施工阀板基础水平钢筋网时，直接将其水平钢筋焊接连通，焊接长度大于140mm。

独基接地极施工水平接地极为40*4镀锌扁钢，以柱筋作为垂直接地极(泄流钢筋需与底板筋可靠焊接)，以底板筋作为放电极。

凡扁钢交接处均需用圆钢搭接，每柱需引2根与扁钢可靠连接。

二、引下线引下线施工1、按图纸所标注位置定位引下线位置，引下线采用2根不小于Φ16的筋(如柱内主筋无Φ16 钢筋则焊接4根Φ14钢筋作为引下线，直径不得小于12mm )引下线与地梁钢筋、柱筋连接采用不小于Φ12的圆钢搭接，双面焊接焊缝长度大于圆钢直径6d，圆钢弯曲半径大于圆钢直径6d，并用油漆标记(方便查找)。

(主筋冷搭接处必须焊接、丝接必须跨接焊接，当主筋连接采用压力焊时其接头处可不焊跨接线及其它的焊接处理)。

2、随钢筋逐层串联焊接至顶层，并焊接出屋面一定长度的引下线镀锌扁钢40×4或Φ12的镀锌圆钢。

(弯曲处不应小于90度，并不得弯成死角，建议弯曲角度120°)。

引下线应躲开人较易接触到的地点，引下线除设计有特殊要求外，镀锌扁钢截面不得小于48mm，镀锌圆钢直径不得小于10mm，明装引下线在地面以上2m段套上保护管，并卡固及刷红白油漆。

阀基中引下线必须与阀基底部钢筋连通。

引下线的间距按设计要求设置。

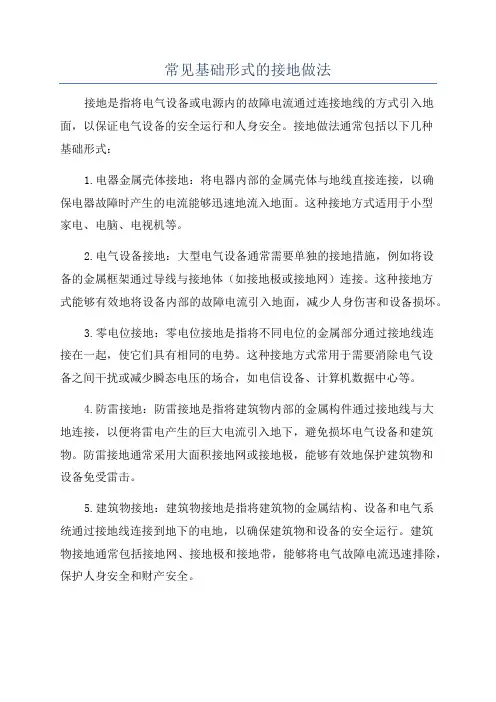

常见基础形式的接地做法
接地是指将电气设备或电源内的故障电流通过连接地线的方式引入地面，以保证电气设备的安全运行和人身安全。

接地做法通常包括以下几种
基础形式：
1.电器金属壳体接地：将电器内部的金属壳体与地线直接连接，以确
保电器故障时产生的电流能够迅速地流入地面。

这种接地方式适用于小型
家电、电脑、电视机等。

2.电气设备接地：大型电气设备通常需要单独的接地措施，例如将设
备的金属框架通过导线与接地体（如接地极或接地网）连接。

这种接地方
式能够有效地将设备内部的故障电流引入地面，减少人身伤害和设备损坏。

3.零电位接地：零电位接地是指将不同电位的金属部分通过接地线连
接在一起，使它们具有相同的电势。

这种接地方式常用于需要消除电气设
备之间干扰或减少瞬态电压的场合，如电信设备、计算机数据中心等。

4.防雷接地：防雷接地是指将建筑物内部的金属构件通过接地线与大
地连接，以便将雷电产生的巨大电流引入地下，避免损坏电气设备和建筑物。

防雷接地通常采用大面积接地网或接地极，能够有效地保护建筑物和
设备免受雷击。

5.建筑物接地：建筑物接地是指将建筑物的金属结构、设备和电气系
统通过接地线连接到地下的电地，以确保建筑物和设备的安全运行。

建筑
物接地通常包括接地网、接地极和接地带，能够将电气故障电流迅速排除，保护人身安全和财产安全。

需要注意的是，接地做法需根据电气设备的类型和使用场景选择合适的方式，并且需要符合国家和地区的相关安全标准。

此外，接地系统的设计和施工也需严格按照规范进行，确保接地效果可靠。

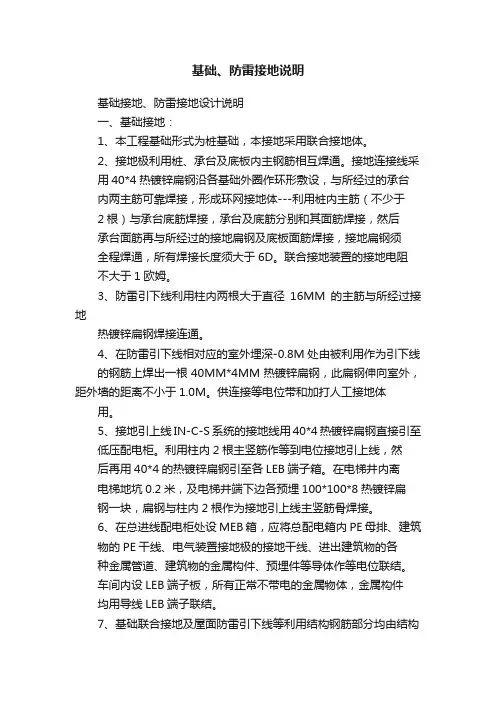

基础、防雷接地说明基础接地、防雷接地设计说明一、基础接地：1、本工程基础形式为桩基础，本接地采用联合接地体。

2、接地极利用桩、承台及底板内主钢筋相互焊通。

接地连接线采用40*4热镀锌扁钢沿各基础外圈作环形敷设，与所经过的承台内两主筋可靠焊接，形成环网接地体---利用桩内主筋（不少于2根）与承台底筋焊接，承台及底筋分别和其面筋焊接，然后承台面筋再与所经过的接地扁钢及底板面筋焊接，接地扁钢须全程焊通，所有焊接长度须大于6D。

联合接地装置的接地电阻不大于1欧姆。

3、防雷引下线利用柱内两根大于直径16MM的主筋与所经过接地热镀锌扁钢焊接连通。

4、在防雷引下线相对应的室外埋深-0.8M处由被利用作为引下线的钢筋上焊出一根40MM*4MM热镀锌扁钢，此扁钢伸向室外，距外墙的距离不小于1.0M。

供连接等电位带和加打人工接地体用。

5、接地引上线IN-C-S系统的接地线用40*4热镀锌扁钢直接引至低压配电柜。

利用柱内2根主竖筋作等到电位接地引上线，然后再用40*4的热镀锌扁钢引至各LEB端子箱。

在电梯井内离电梯地坑0.2米，及电梯井端下边各预埋100*100*8热镀锌扁钢一块，扁钢与柱内2根作为接地引上线主竖筋骨焊接。

6、在总进线配电柜处设MEB箱，应将总配电箱内PE母排、建筑物的PE干线、电气装置接地极的接地干线、进出建筑物的各种金属管道、建筑物的金属构件、预埋件等导体作等电位联结。

车间内设LEB端子板，所有正常不带电的金属物体，金属构件均用导线LEB端子联结。

7、基础联合接地及屋面防雷引下线等利用结构钢筋部分均由结构负责施工，电气专业负责验收，接地装置施工过程中，电气安装与结构施工密切配合，所有隐蔽工程均须组织现场验收签字。

二、防雷接地：1、本工程防雷按一类民用建筑设计。

2、避雷线采用直径12镀锌圆钢沿屋檐或女儿墙支架敷设，支起高度100MM。

3、引下线利用柱内的两根主钢筋，上端与避雷线连接，下端与接地装置连接，引下线位置详见防雷平面图。

建筑电气设计基础接地做法Company number：【0089WT-8898YT-W8CCB-BUUT-202108】1 筏板或箱形基础为利于保证施工图质量和便于全国同行间进行交流，《民用建筑工程电气施工图设计深度图样》04DX003为国内民用建筑工程建筑电气施工图的编制提供了示范画法，第13、41页和第68页对利用此种类型基础内钢筋网作接地体作了示范性设计说明。

13页接地体施工设计说明：接地极为建筑物基础底梁上的上下两层钢筋中的两根主筋通长焊接形成的基础接地网。

41页接地体作法：接地极为基础底板轴线上的上下两层主筋中的两根通长焊接形成的基础接地网。

第68页接地体作法:利用建筑物基础作接地体，将基础底板上下两层主筋沿建筑物外圈焊接成环行，并将主轴线上的基础梁及结构地板上下两层主筋相互焊接成网作接地体。

以上三种接地体作法都对该类型基础体具体利用基础中哪些钢筋，如何连接作了明确具体的说明。

其共同点是利用了基础内上下两层钢筋中的两根主筋，即使基础中单根主筋直径达不到10mm，两根主筋通长及相互焊接既满足了《建筑物防雷设计规范》GB50057-94第条第四款或条第一款要求，又提高了连接的可靠性。

其作法应该成为建筑电气设计人员进行接地体设计效仿的样板，不应弃之不顾。

设计中具体利用的钢筋基础名称应与该工程结构设计相统一，以方便施工。

2 独立基础对于独立基础，则应根据具体情况区别对待。

这种情况取决于柱网间距，当柱网间距在6m以内时，基础底部一般为3～4 的方形或矩形独立基础或承台，两基础之间只有2～3m，为起到均压作用和方便金属管线的连接，用40＊4的镀锌扁钢将独立基础内钢筋焊接连通，并施行总等电位联结。

有时，即使柱网间距较大，如建筑的首层地面中附设有许多金属管线，仍可利用基础作为接地装置，将金属管线路与基础内钢筋连接成一体，也可起到均压作用。

如利用钢筋混凝土独立基础的轻钢结构建筑物，其接地体作法在现行设计中，一般是将基础钢筋作为自然接地体，用40*4的镀锌扁钢将其连通，并施行总等电位联结。

1 筏板或箱形基础? ?? ?为利于保证施工图质量和便于全国同行间进行交流，《民用建筑工程电气施工图设计深度图样》04DX003为国内民用建筑工程建筑电气施工图的编制提供了示范画法，第13、41页和第68页对利用此种类型基础内钢筋网作接地体作了示范性设计说明。

13页接地体施工设计说明：接地极为建筑物基础底梁上的上下两层钢筋中的两根主筋通长焊接形成的基础接地网。

41页接地体作法：接地极为基础底板轴线上的上下两层主筋中的两根通长焊接形成的基础接地网。

第68页接地体作法:利用建筑物基础作接地体，将基础底板上下两层主筋沿建筑物外圈焊接成环行，并将主轴线上的基础梁及结构地板上下两层主筋相互焊接成网作接地体。

以上三种接地体作法都对该类型基础体具体利用基础中哪些钢筋，如何连接作了明确具体的说明。

其共同点是利用了基础内上下两层钢筋中的两根主筋，即使基础中单根主筋直径达不到10mm，两根主筋通长及相互焊接既满足了《建筑物防雷设计规范》GB50057-94第条第四款或条第一款要求，又提高了连接的可靠性。

其作法应该成为建筑电气设计人员进行接地体设计效仿的样板，不应弃之不顾。

设计中具体利用的钢筋基础名称应与该工程结构设计相统一，以方便施工。

2 独立基础? ?? ?对于独立基础，则应根据具体情况区别对待。

这种情况取决于柱网间距，当柱网间距在6m以内时，基础底部一般为3～4 的方形或矩形独立基础或承台，两基础之间只有2～3m，为起到均压作用和方便金属管线的连接，用40＊4的镀锌扁钢将独立基础内钢筋焊接连通，并施行总等电位联结。

有时，即使柱网间距较大，如建筑的首层地面中附设有许多金属管线，仍可利用基础作为接地装置，将金属管线路与基础内钢筋连接成一体，也可起到均压作用。

如利用钢筋混凝土独立基础的轻钢结构建筑物，其接地体作法在现行设计中，一般是将基础钢筋作为自然接地体，用40*4的镀锌扁钢将其连通，并施行总等电位联结。

这样处理，接地电阻很小，一般容易达到设计要求。

接地线的标准和做法
接地线是保障电气安全的重要组成部分，其正确的安装和使用对于避免电气事故具有重要意义。

以下是接地线的标准和做法：
1. 接地线的材料应为铜线或铜带，并应满足国家有关标准。

2. 接地线应在接地装置和接地体之间建立良好的接触，接触电
阻不应大于规定值。

3. 接地线应通过电气连接件固定，连接件应符合国家有关标准，并应采用可靠的连接方式。

4. 接地线应穿过建筑物结构物之间的隧道或管道，并应保持良
好的绝缘状态。

5. 接地线应固定在设备或建筑物的金属结构上，固定点应符合
国家有关标准，并应采用可靠的固定方式。

6. 接地线的断面积应符合规定，其截面积应根据接地装置的额
定电流选择。

7. 接地线的长度应符合规定，对于跨越较大区域的接地线，应
采取合理的措施，防止接地线的弯曲或拉伸。

8. 接地线应经常检查，发现问题应及时修复或更换。

以上是接地线的标准和做法，希望能够提高大家对接地线的认识，并确保电气安全。

- 1 -。

1 筏板或箱形基础为利于保证施工图质量和便于全国同行间进行交流，《民用建筑工程电气施工图设计深度图样》04DX003为国内民用建筑工程建筑电气施工图的编制提供了示范画法，第13、41页和第68页对利用此种类型基础内钢筋网作接地体作了示范性设计说明。

13页接地体施工设计说明：接地极为建筑物基础底梁上的上下两层钢筋中的两根主筋通长焊接形成的基础接地网。

41页接地体作法：接地极为基础底板轴线上的上下两层主筋中的两根通长焊接形成的基础接地网。

第68页接地体作法:利用建筑物基础作接地体，将基础底板上下两层主筋沿建筑物外圈焊接成环行，并将主轴线上的基础梁及结构地板上下两层主筋相互焊接成网作接地体。

以上三种接地体作法都对该类型基础体具体利用基础中哪些钢筋，如何连接作了明确具体的说明。

其共同点是利用了基础内上下两层钢筋中的两根主筋，即使基础中单根主筋直径达不到10mm，两根主筋通长及相互焊接既满足了《建筑物防雷设计规范》GB50057-94第3.3.5条第四款或3.4.3条第一款要求，又提高了连接的可靠性。

其作法应该成为建筑电气设计人员进行接地体设计效仿的样板，不应弃之不顾。

设计中具体利用的钢筋基础名称应与该工程结构设计相统一，以方便施工。

2 独立基础对于独立基础，则应根据具体情况区别对待。

这种情况取决于柱网间距，当柱网间距在6m以内时，基础底部一般为3～4 的方形或矩形独立基础或承台，两基础之间只有2～3m，为起到均压作用和方便金属管线的连接，用40＊4的镀锌扁钢将独立基础内钢筋焊接连通，并施行总等电位联结。

有时，即使柱网间距较大，如建筑的首层地面中附设有许多金属管线，仍可利用基础作为接地装置，将金属管线路与基础内钢筋连接成一体，也可起到均压作用。

如利用钢筋混凝土独立基础的轻钢结构建筑物，其接地体作法在现行设计中，一般是将基础钢筋作为自然接地体，用40*4的镀锌扁钢将其连通，并施行总等电位联结。

这样处理，接地电阻很小，一般容易达到设计要求。

在配电室中，接地极是一个重要的安全设施，用于确保电气系统的可靠接地，防止电击等危险事件发生。

下面是一般的配电室接地极的标准做法：
1. 选择合适的接地极材料：常见的接地极材料包括铜、铜镍合金等，具有良好的导电性和耐腐蚀性。

2. 确定接地极的数量和位置：接地极的数量和位置需要根据配电室的规模和电气负荷来确定。

一般来说，接地极应均匀布置在配电室周围，并与电气系统的主要设备（如变压器、开关设备等）连接。

3. 安装接地极：接地极通常是埋设在地下，深度一般在2到3米之间。

它们应该与主地网（主接地系统）相连，以确保始终具有良好的接地电阻。

4. 接地极连接：接地极应与主地网通过导线或导体连接，通过电焊或螺栓固定等方式确保稳固可靠的连接。

5. 接地网测试和维护：安装完成后，应定期进行接地系统的测试，包括接地电阻测试和接地故障电流测试。

此外，定期检查接地极的状态，确保其无损坏和腐蚀。

需要注意的是，配电室接地极的具体标准和做法可能有所不同，取决于当地的电气安全法规和标准。

因此，在实际工程中，请务必遵循适用的当地法规和标准，以确保安全和合规性。

基础接地施工方案1. 引言本文档旨在提供关于基础接地施工方案的详细说明。

基础接地是建筑物或设备系统中必不可少的一部分，通过良好的接地设计和施工可以确保电气安全，并有效防止电击事故的发生。

本文档将介绍基础接地的意义、施工前的准备工作、具体施工步骤以及质量控制等内容。

2. 基础接地的意义基础接地是将建筑物或设备系统与地球建立可靠的电气连接，以实现电气设备和建筑物的安全运作。

其主要意义包括：•保护人身安全：良好的基础接地可以确保电流通过地线回归地面，减少电击事故的发生。

•保护设备安全：通过接地，可以将静电电荷和干扰电流导入地面，避免对设备的损坏和干扰。

•提供电气稳定性：基础接地可以有效降低系统的地电位，减少干扰和噪音，保证电气设备的稳定运行。

3. 施工前的准备工作在进行基础接地施工之前，需要进行以下准备工作：•设计方案：根据实际情况和需求，编制详细的接地设计方案，包括接地位置、电流容量、导体规格等。

•施工图纸：制作施工图纸，明确接地导线的布置和连接方式，并按照国家规范要求进行标注。

•材料准备：根据设计方案和施工图纸，准备好所需的导体、接地装置、接头等材料，并进行检查确认。

•工具准备：准备适当的工具，包括电动工具、手工工具、测量设备、测试仪器等，以便顺利完成施工作业。

•安全措施：明确施工现场的安全措施，包括人员防护、安全标识、消防设施等，并进行必要的培训和指导。

4. 施工步骤基础接地的施工步骤主要包括以下几个环节：4.1 挖掘基坑根据设计方案和施工图纸的要求，确定接地位置，并进行基坑的挖掘。

基坑的尺寸、深度和形状应符合相关规范要求。

4.2 安装接地装置在挖掘好的基坑内安装接地装置，通常使用的装置包括接地棒、接地网、接地桩等。

安装时应注意装置的稳固性和良好的接地质量。

4.3 铺设接地导线根据施工图纸的要求，铺设接地导线。

导线应采用符合规范要求的铜或铝导体，并注意导线的连接可靠性和防腐措施。

4.4 连接接地系统通过连接导线，将接地装置与电气设备或建筑物的接地系统连接起来。
