高压电缆金属护套分段、接地方式及应用

浅谈高压电缆金属屏蔽层接地问题电力安全规程规定：电气设备非带电的金属外壳都要接地，因此电缆的铝包或金属屏蔽层都要可靠接地。

10kV高压电缆金属屏蔽层通常采用两端直接接地的方式。

这是由于10千V电缆多数是三芯电缆的缘故。

上世纪中期前，10kV 电缆均采用油浸纸绝缘三芯电缆。

结构多为统包型，少量为分相屏蔽型。

上世纪末期开始大量使用交联聚乙烯绝缘分相屏蔽三芯电缆，逐步淘汰了油纸电缆。

九十年代以来，随着城市经济建设的迅猛发展，负荷密度增大，环网开关柜等小型设备的应用，城市变电所出线和电缆网供电主干线电缆开始采用较大截面单芯电缆。

单芯电缆的使用提高了单回电缆的输送能力，减少了接头，短段电缆可以使用，方便了电缆敷设和附件安装，也由此带来了金属屏蔽接地方式的问题。

标签：三芯电缆、单芯电缆、一端接地一、单芯电缆金属护套工频感应电压计算单芯电缆芯线通过电流时，在交变电场作用下，金属屏蔽层必然感应一定的电动势。

三芯电缆带平衡负荷时，三相电流向量和为零金属屏蔽上的感应电势叠加为零，所以可两端接地。

单芯电缆每相之间存在一定的距离，感应电势不能抵消。

金属屏蔽层感应电压的大小与电缆长度和线芯负荷电流成正比，还与电缆排列的中心距离、金属屏蔽层的平均直径有关。

1、电缆正三角形排列时，以YJV-8.7/12kV-1×300mm2单芯电缆为例，电缆屏蔽层平均直径40mm，PVC护套厚度3.6mm，当电缆“品”字形紧贴排列，负荷电流为200A时，算得电缆护层的感应电压为每公里10.7V。

2、电缆三相水平排列时，设电缆间距相等，当三相电缆紧贴水平排列，其它条件与1相同时，算得边相的感应电压为每公里16.9V，中相的感应电压为每公里10.7V；当电缆间距200mm时，算得边相的感应电压为每公里36.1V，中相的感应电压为每公里31V。

边相感应电压高于中相感应电压。

（1）当电缆长度与工作电流较大的情况下，感应电压可能达到很大的数值。

110kV高压单芯电缆金属护套接地方式探讨摘要：我国现行《电力安全规程》当中有明确规定：电气设备非带电金属外壳均需要做接地处理，高压电缆金属屏蔽层需正常接地。

目前，110kV高压电缆线路多采用单芯电缆，其线芯部分与金属屏蔽层的关系可以视作“变压器初级绕组装置”，即在高压单芯电缆线芯有电流通过时，会产生磁力线交链金属屏蔽层，线芯两端出现感应电压。

高压电缆长度与感应电压大小有正相关关系，即在高压电缆线路较长的情况下，金属护套感应电压叠加后所会对人身安全产生危害。

在这一背景下，围绕110kV高压单芯电缆金属护套的接地方式进行探讨，以保证高压电缆运行的安全性。

关键词：高压单芯电缆；金属护套；接地方式一、110kV高压单芯电缆金属护套接地问题在我国现行《电力工程电缆设计规程》的要求下，对于电压等级在35kV及以下水平的电缆线路，多设置为三芯电缆形式。

电缆线路的运行过程中，流经三个现行的电流综合为零，因此，在金属屏蔽层两端均未检测有感应电压的存在。

这意味着对此类电缆线路而言，在对两端进行直接接地的条件下，不会有感应电流流经金属屏蔽层。

但在电压等级高于35kV的情况下，电缆线路多采取单芯形式。

当单芯电缆线芯通过电流时，就会有磁力线交链金属屏蔽层，使它的两端出现感应电压，感应电压的大小与电缆线路的长度和流过导体的电流成正比。

当高压电缆很长时，护套上的感应电压叠加起来可达到危及人身安全的程度，在线路发生短路故障，遭受操作过电压或雷电冲击时，屏蔽形成很高的感应电压，甚至可能击穿护套绝缘。

在这一情况下，若仍然按照常规方法将金属屏蔽层两端做三相互联式接地处理，则金属屏蔽层上将会产生非常大的环流，换流值可以达到电缆线芯电流的50％～95％，导致明显的电缆损耗。

同时，还会致使金属屏蔽层表面发热，影响电缆线路运行过程中的载流量水平，加速单芯电缆的绝缘老化。

即对于35kV电压等级以上高压单芯电缆而言，不能采取电缆两端直接接地的接地方式。

110kV高压单芯电缆线路金属护套接地方式110kV高压电缆线路护套必须接地运行，并且考虑限制其护套感应电压，文章讲解其不同的接地方式和原理，以便运行人员更好地巡查、维护和消缺，以免造成高压电缆过电压导致电缆外护层击穿，从而形成环流和腐蚀，最终影响电缆线路物载流量、运行寿命及人身安全。

标签：电缆护套不接地危害；护套接地方式；中点接地方式；交叉互联接地方式近年来，随着城市改造建设的加快，110kV高压电缆线路大量投入运行，并且大量110kV高压电缆线路敷设在人群密集区，其运行的安全性倍感重要。

《电力安全规程》规定：电气设备非带电的金属外壳都要接地，因此电缆的金属屏蔽层都要接地。

通常35kV及以下电压等级的电缆都采用两端接地方式，按照GB50217-1994《电力工程电缆设计规程》的要求，35kV及以下电压等级的电缆基本上为三芯电缆，在正常运行中，流过三个线芯的电流总和为零，在金属屏蔽层两端基本上没有感应电压，所以采用两端接地不会有感应电流流过金属屏蔽层，两端就基本上没有感应电压，所以两端接地后不会有感应电流流过金属屏蔽层。

但是当电压超过35kV时，大多数采用单芯电缆，单芯电缆的线芯与金属屏蔽的关系，可看作一个变压器的初级绕组。

当单芯电缆线芯通过电流时就会有磁力线交链金属屏蔽层，使它的两端出现感应电压，感应电压的大小与电缆线路的长度和流过导体的电流成正比，高压电缆很长时，护套上的感应电压叠加起来可达到危及人身安全的程度，在线路发生短路故障、遭受操作过电压或雷电冲击时，屏蔽上会形成很高的感应电压，甚至可能击穿护套绝缘。

此时，如果仍将铝包或金属屏蔽层两端三相互联接地，则铝包或金属屏蔽层将会出现很大的环流，其值可达线芯电流的50%～95%，形成损耗，使铝包或金属屏蔽层发热，这不仅浪费了大量电能，而且降低了电缆的载流量，并加速了电缆绝缘老化，因此单芯电缆不应两端接地。

个别情况（如短电缆或轻载运行时）方可将铝包或金属屏蔽层两端三相互联接地。

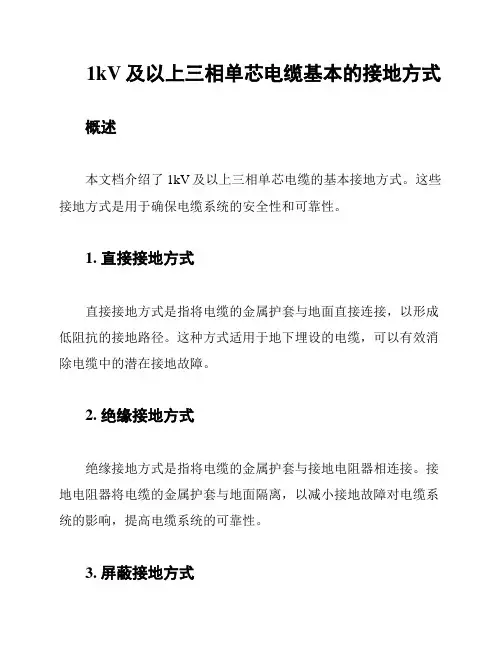

1kV及以上三相单芯电缆基本的接地方式概述
本文档介绍了1kV及以上三相单芯电缆的基本接地方式。

这些接地方式是用于确保电缆系统的安全性和可靠性。

1. 直接接地方式
直接接地方式是指将电缆的金属护套与地面直接连接，以形成低阻抗的接地路径。

这种方式适用于地下埋设的电缆，可以有效消除电缆中的潜在接地故障。

2. 绝缘接地方式
绝缘接地方式是指将电缆的金属护套与接地电阻器相连接。

接地电阻器将电缆的金属护套与地面隔离，以减小接地故障对电缆系统的影响，提高电缆系统的可靠性。

3. 屏蔽接地方式
屏蔽接地方式是指将电缆的金属护套与接地屏蔽相连接。

接地屏蔽将电缆的金属护套与地面隔离，以减小接地故障对电缆系统的影响，并提供对外界电磁干扰的屏蔽保护。

4. 多重接地方式
多重接地方式是指在电缆系统中采用多个接地点，以提高接地的效果和可靠性。

这种方式适用于长距离电缆系统和对电缆系统可靠性要求更高的场合。

结论
根据实际情况选择适合的接地方式对于1kV及以上三相单芯电缆系统的安全运行至关重要。

在选择接地方式时，应考虑电缆的埋设环境、电气要求和可靠性要求，并确保接地系统满足相应的标准和规范。

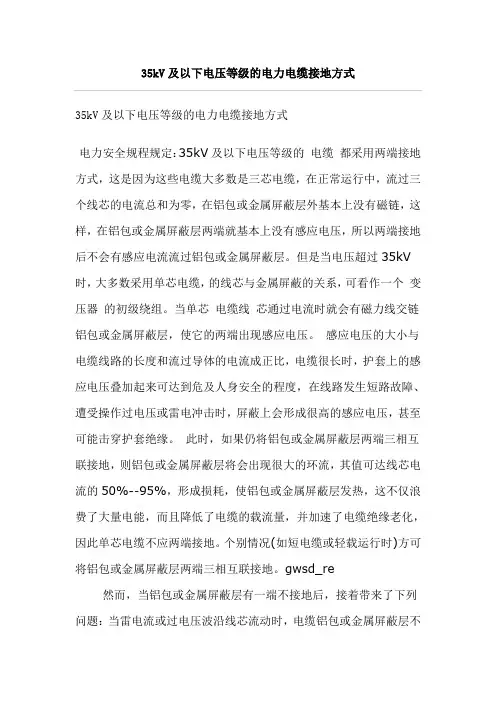

35kV及以下电压等级的电力电缆接地方式35kV及以下电压等级的电力电缆接地方式电力安全规程规定：35kV及以下电压等级的电缆都采用两端接地方式，这是因为这些电缆大多数是三芯电缆，在正常运行中，流过三个线芯的电流总和为零，在铝包或金属屏蔽层外基本上没有磁链，这样，在铝包或金属屏蔽层两端就基本上没有感应电压，所以两端接地后不会有感应电流流过铝包或金属屏蔽层。

但是当电压超过35kV 时，大多数采用单芯电缆，的线芯与金属屏蔽的关系，可看作一个变压器的初级绕组。

当单芯电缆线芯通过电流时就会有磁力线交链铝包或金属屏蔽层，使它的两端出现感应电压。

感应电压的大小与电缆线路的长度和流过导体的电流成正比，电缆很长时，护套上的感应电压叠加起来可达到危及人身安全的程度，在线路发生短路故障、遭受操作过电压或雷电冲击时，屏蔽上会形成很高的感应电压，甚至可能击穿护套绝缘。

此时，如果仍将铝包或金属屏蔽层两端三相互联接地，则铝包或金属屏蔽层将会出现很大的环流，其值可达线芯电流的50%--95%，形成损耗，使铝包或金属屏蔽层发热，这不仅浪费了大量电能，而且降低了电缆的载流量，并加速了电缆绝缘老化，因此单芯电缆不应两端接地。

个别情况(如短电缆或轻载运行时)方可将铝包或金属屏蔽层两端三相互联接地。

gwsd_re然而，当铝包或金属屏蔽层有一端不接地后，接着带来了下列问题：当雷电流或过电压波沿线芯流动时，电缆铝包或金属屏蔽层不接地端会出现很高的冲击电压；在系统发生短路时，短路电流流经线芯时，电缆铝包或金属屏蔽层不接地端也会出现较高的工频感应电压，在电缆外护层绝缘不能承受这种过电压的作用而损坏时，将导致出现多点接地，形成环流。

因此，在采用一端互联接地时，必须采取措施限制护层上的过电压，安装时应根据线路的不同情况，按照经济合理的原则在铝包或金属屏蔽层的一定位置采用特殊的连接和接地方式，并同时装设护层保护器，以防止电缆护层绝缘被击穿。

据此，高压电缆线路安装时，应该按照GB50217-1994《电力工程电缆设计规程》的要求，单芯电缆线路的金属护套只有一点接地时，金属护套任一点的感应电压不应超过50-100V(未采取不能任意接触金属护套的安全措施时不大于50V；如采取了有效措施时，不得大于100V),并应对地绝缘。

对110kV及以上高压电缆线路的接地系统分析摘要：本文作者通过实际工作中总结与积累经验，主要针对110kv及以上高压电缆的接地的重要性，并通过分析高压电缆接地的要求、方式和采取的措施等。

关键词：高压电缆接地电流电缆接地方式一、前言:经过十几年高压电力电缆施工我们积累了相当一部分的经验，本文综合各类文献并结合工程实际，意图对110kv及以上高压电缆的接地就重要性等方面进行探索。

二、高压电力电缆接地分析当导体内通过电流时会在其周围产生感应电压，对于在发电厂、变电所等用于低压及二次系统控制的电缆，为了防止继电保护装置误动以保证保护装置可靠性以外，也防止控制电缆屏蔽因感应电压而导致保护装置损坏，所以均采取带屏蔽铜网的电缆，并对屏蔽接地有着非常严格的规定；并且要求电缆支架等都要求接地以防止感应电压危及人身安全；而高压电力电缆同样存在这样的问题，本文将针对高压电力电缆在施工及运行中遇到的的一系列敷衍出的问题进行讨论：首先是敷设时的机械保护（电缆抗弯、防水、防火、腐蚀——采取铝、铜等金属外护套）→其次运行中线芯电流（在金属护套上形成1∶1的单匝变压器产生感应电动势——危害人身安全及电气设备运行经济性、可靠性等，采取外屏蔽接地）→接地电流或环流→各种接地方式的解决方法。

为了尽可能减少护套环流我们可以采取多种金属护套的连接与接地方式，这是我要着重讨论的问题。

高压电缆线路的接地方式有下列几种：.金属护套一点接地（一端或中点）：无环流，感应电压与电缆长度成正比，短电缆线路常用；⑵. 金属护套两端接地：有环流，感应电压为零，但影响载流量，轻负荷电缆线路常用；⑶. 金属护套交叉换位连接：两端接地，中间用绝缘接头将护层交叉换位连接，无环流，感应电压与电缆长度成正比，但可以限制在允许的范围内，长电缆线路常用。

⑷.电缆换位，金属护套交叉互联：要求测得电缆金属感应电压必须是小于50v为前提，如果不是的话，必须进行相应的检查，是否是电缆的原因还是由于电缆的长度太长而造成的，还是其他原因造成的，如果是长度的原因（一般要求在500～800m的范围具体看测试结果），应相应调整其长度，比如说一组交叉互联加一组接地（一段接地）或其他方式。

浅谈电缆金属护套的接地方法和措施随着我国电网改造的深入，大量的架空线被电力电缆取代。

电力电缆跟架空线不同，它被埋在地下，运行维护较困难，正确使用电缆，是降低工程投资，保证安全可靠供电的重要条件。

在城市配电网络中，应用最广的是10 kV的电力电缆，一般是使用交联聚乙烯铠装三芯电缆，这种电缆金属护套一般只需直接接地即可。

而单芯电缆金属护套的接地和三芯电缆不同。

现从单芯电缆使用过程中经常被忽略的金属护套的感应电动势，现分析一起变电所单芯电力电缆金属护套错误接地引起的故障，并介绍实用的接地措施。

1 单芯电缆金属护套过电压和环流的产生单芯电力电缆的导体中通过交流电流时，其周围产生的磁场会与金属护套交链，在金属护套上会产生感应电动势。

感应电动势的大小与导体中的电流大小、电缆的排列和电缆长度有关。

对三相等边三角形排列的电缆，如果将金属护套两端直接接地，就会在金属护套中形成环流，环流的大小与电缆相应的长度，导体中电流大小有关。

出于经济安全考虑，在一些电缆不长，导体中电流不大的场合，环流很小，对电缆载流量影响也不大，是可以将金属护套的两端直接接地的。

如果仅将电缆的金属护套一端直接接地，在正常运行时，电缆的金属护套另一端感应电压应不超过50 V（或有安全措施时不超过100 V），否则应划分适当的单元设置绝缘接头。

在发生短路故障时，导体中有很大的电流，可能会在金属护套上产生很高的过电压，危及护层绝缘，因此在电缆线路单相接地时，在电缆的未接地端，应加装过电压保护器接地。

2 单芯电缆金属护套的连接与接地为了解决电缆金属护套两端同时接地存在环流，和一端直接接地，在另一端会出现过电压矛盾的问题，电缆金属护套应针对电缆长度和导体中电流大小采取不同的接地形式。

电缆线路不长时，电缆金属护套应在线路一端直接接地，另一端经过电压保护器接地，如图1所示。

电缆越长，电缆非直接接地端产生的感应电压越高，为保证人身安全，电缆在正常运行时，非直接接地端感应电压应限制在50 V以内，在短路等故障情况下，金属护套绝缘的冲击耐压和过电压保护器在冲击电流作用下的残压，配合系数不小于1.4。

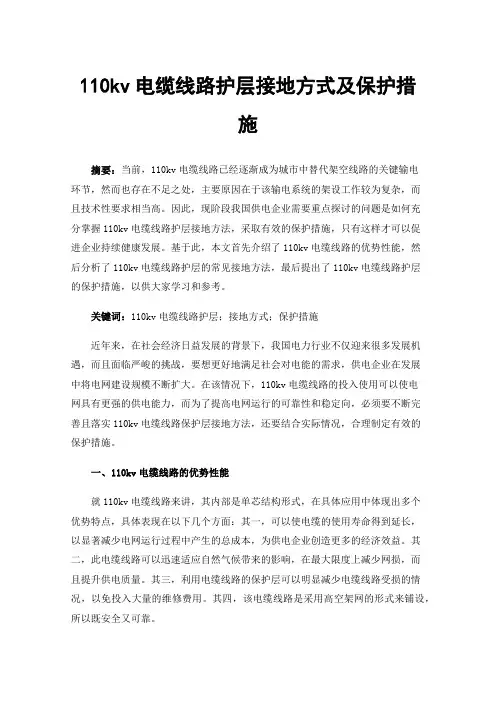

110kv电缆线路护层接地方式及保护措施摘要：当前，110kv电缆线路已经逐渐成为城市中替代架空线路的关键输电环节，然而也存在不足之处，主要原因在于该输电系统的架设工作较为复杂，而且技术性要求相当高。

因此，现阶段我国供电企业需要重点探讨的问题是如何充分掌握110kv电缆线路护层接地方法，采取有效的保护措施，只有这样才可以促进企业持续健康发展。

基于此，本文首先介绍了110kv电缆线路的优势性能，然后分析了110kv电缆线路护层的常见接地方法，最后提出了110kv电缆线路护层的保护措施，以供大家学习和参考。

关键词：110kv电缆线路护层；接地方式；保护措施近年来，在社会经济日益发展的背景下，我国电力行业不仅迎来很多发展机遇，而且面临严峻的挑战，要想更好地满足社会对电能的需求，供电企业在发展中将电网建设规模不断扩大。

在该情况下，110kv电缆线路的投入使用可以使电网具有更强的供电能力，而为了提高电网运行的可靠性和稳定向，必须要不断完善且落实110kv电缆线路保护层接地方法，还要结合实际情况，合理制定有效的保护措施。

一、110kv电缆线路的优势性能就110kv电缆线路来讲，其内部是单芯结构形式，在具体应用中体现出多个优势特点，具体表现在以下几个方面：其一，可以使电缆的使用寿命得到延长，以显著减少电网运行过程中产生的总成本，为供电企业创造更多的经济效益。

其二，此电缆线路可以迅速适应自然气候带来的影响，在最大限度上减少网损，而且提升供电质量。

其三，利用电缆线路的保护层可以明显减少电缆线路受损的情况，以免投入大量的维修费用。

其四，该电缆线路是采用高空架网的形式来铺设，所以既安全又可靠。

二、110kv电缆线路护层的常见接地方法（一）单端接地电缆的线路长度不超过500米时，一般来说，终端部分运用电缆金属护套使其中的一端直接接地，而且将另一侧通过非线性的电阻保护器，以做好间接接地处理，让金属护套对地处在绝缘的状态中，以免出现有回路的问题。

110kV电缆线路护层接地方式及保护发布时间：2021-12-15T01:29:42.638Z 来源：《福光技术》2021年20期作者：史庆岩[导读] 自改革开放以来，我国社会经济与国民生活水平得到了进一步发展，城市化进程不断加快，我国电力系统整体建设规模逐渐扩大，促使整个电网架构发生了巨大变化。

国网山东省电力公司烟台供电公司山东烟台 264000摘要：自改革开放以来，我国社会经济与国民生活水平得到了进一步发展，城市化进程不断加快，我国电力系统整体建设规模逐渐扩大，促使整个电网架构发生了巨大变化。

为了满足发展需要，我国整体的电网行业加大了对110kV电缆线路的投入。

但是当过电压在击穿110kV电缆外护层的绝缘部分之后，便会造成110kV电缆金属护层多个位置上出现故障问题，进而使得环流及热损耗增强，甚至会使得110kV电力电缆无法得到正常工作，并会对其使用年限造成不利影响。

同时在故障出现之后，无法通过测寻、修复来进行解决，更无法通过停电检修来进行解决，因此需要做好护层保护工作。

本文先分析了常见护层的接地方式，然后对其保护措施进行了探讨关键词：110kV；电缆线路；护层；接地方式；保护1常见护层的接地方式1.1单端接地单端接地是最为常见的护层接地方式，通常是在电缆线路大于500米的时候采用的一种接地方式。

这种方式接地的时候通常采用电缆金属护套在终端位置由一端直接接地，另一端则经过非线性电阻保护器间接接地的连接方式。

在这种接地方式中，由于金属保护套的其他部位对地绝缘，所以在这样的方式中护套和地构不成完整地回路，也就影响不了电缆正常工程的使用。

1.2交叉互联交叉互联接地的方式也是比较常见的护层接地方式。

利用此方法进行护层接地，一般需要将电缆线分成若干个大段，而且每个大段原则上需要分成长度相当的三个小段，每个小段直接用绝缘接头的方式进行连接。

在绝缘接头处金属护套的三项之间要用同轴电缆经过接连地箱的连接片进行换位连接。

浅析高压电力电缆金属护套接地方式摘要：高压电力电缆线路保护接地，可以有效保障电力电缆线路的安全运行。

电缆金属护套采取合理的联接和接地方式，在提高电缆载流量、降低工程造价的同时，更加保证了线路的安全运行。

本文对高压电力电缆金属护套接地方式进行了深入分析。

关键词：高压电力电缆；金属护套；接地方式前言高压电力电缆导体为一次绕组，电缆金属护套为二次绕组。

当导体中产生交变电流时，交变电场会在电缆金属护套上生成感应电压。

电力电缆线路施工中，要格外重视金属护套的接地。

也就是说，电力电缆线路不论是在正常运行还是在发生接地故障的状况下，都需要利用大地作为电流回路，将电缆线路接地位置的电位钳制在允许的接地电位上。

1单芯电缆与统包电缆接地方式的区别三相三芯或四芯电缆都属于统包电缆，芯线在电缆中呈三角形对称分布，三相电流对称，金属护套不会产生感应电流，因此在施工时对金属护套只要可靠接地或者多点接地均符合要求。

但是单芯电缆的芯线与金属护套近似于一台变压器的初级绕组和次级绕组，当电缆通过交流电流时，其周围产生的磁力线一部分将与金属护套铰链，在金属护套中产生感应电压，感应电压的大小与电缆的长度、流过芯线的电流成正比。

如果把金属护套的两端接地，护套与导线形成闭合回路，护套中将产生环行电流，金属护套上的环行电流与芯线的负载电流基本上处于同一数量级，将在金属护套上形成热能损耗，加速电缆绝缘层的老化，降低芯线的载流量。

2单芯高压电缆的接地方式及特点2.1金属护套一端接地。

一端接地通常指的是电缆线路一端金属屏蔽直接接地，另一端金属屏蔽对地开路不互联，通常情况下采用架空线连接端一端接地，使线路受雷击时的过电压尽量减小。

采用一端接地可以防止护层循环电流产生，使线路损耗降到最低。

需要注意的是，开路端正常运行时会出现感应电压。

尤其当受在雷击和操作时，可能有很高的冲击过电压产生。

当系统有短路发生或当短路电流流经芯线时，金属屏蔽没有接地端可能会有很高的工频感应电压产生。

35kV及以上三相单芯电缆基本的接地方式在高压电缆线路安装运行中，单芯电缆线路的金属护套只有一点接地时，需要采取安全措施以保证不超过50V，同时对地绝缘。

然而，由于不规范的敷设和接地方式、电缆外护套受损、电缆护层保护器被击穿等原因，单芯电缆系统故障时常常出现接地环流异常的情况。

因此，监控金属屏蔽层接地环流是预防或减少事故发生的有效方法。

以下是三相单芯电缆常用的四种接地方式：1.金属屏蔽两端直接接地：这种方式适用条件比较苛刻，一般不宜采用。

2.金属屏蔽一端直接接地，另一端通过护层保护接地：适用于单相电缆线路长度X≤L（基本上为一盘电缆长度，L长500米内）。

3.金属屏蔽中点接地：适用于单相电缆线路长度X在L＜X≤2L（基本上为两盘等长电缆，L长1000米内）。

有两种方式可选：方式A：中间接地点安装一个直通接头。

方式B：中间接地点安装一个绝缘接头。

A、B两种接地方式的区别：通过直通接头接地，减少一台“直接接地箱”，但电缆外护套出现故障时，不方便确定故障点位置；通过绝缘接头接地，多一台“直接接地箱”，成本略有增加，但能快速确定故障点位置，方便维护。

当电缆线路长度X略大于2L时，可在分段中再装设回流线。

这样可以降低屏蔽的感应电压，单段电缆长度也可以适当加长。

4.金属屏蔽层交叉互联：适用于电缆线路长度X在2L＜X≤3L（基本上为三盘等长电缆，L长1500米内）。

每三段电缆为一单元，每单元内安装两个绝缘接头，通过同轴电缆引出金属护套并经互联箱进行交叉互联后，通过电缆护层保护器接地，电缆两端的金属护套直接接地，形成一个互联段位。

每单元之间安装直通中间头，金属护套互联后直接接地。

在电缆线路设计中，选择合适的电缆长度和数量是非常重要的。

根据实际情况，当电缆线路长度在3L到9L之间时，可以采取不同长度和数量的电缆。

当电缆线路长度在3L到4L之间时，我们通常选择四盘等长电缆，每盘电缆长度不超过2000米。

当电缆线路长度在4L到5L之间时，我们通常选择五盘等长电缆，每盘电缆长度不超过2500米。

10kV及以上三相单芯电缆基本的接地方式三相单芯电缆在10kV及以上电压等级下的接地方式有以下几种基本方法：1. 电气接地：三相单芯电缆可以采用电气接地方式，即将电缆的金属护套和接地系统连接。

这可以防止电缆金属护套产生电场，减小电磁辐射的干扰，并对电缆产生的故障电流进行安全地引流。

电气接地：三相单芯电缆可以采用电气接地方式，即将电缆的金属护套和接地系统连接。

这可以防止电缆金属护套产生电场，减小电磁辐射的干扰，并对电缆产生的故障电流进行安全地引流。

2. 绝缘接地：绝缘接地是指将电缆的金属护套与绝缘层隔离，不与接地系统连接。

这种方式适用于要求较高的绝缘保护，以及在电缆路径中存在其他导体需要接地的情况。

绝缘接地：绝缘接地是指将电缆的金属护套与绝缘层隔离，不与接地系统连接。

这种方式适用于要求较高的绝缘保护，以及在电缆路径中存在其他导体需要接地的情况。

3. 共模接地：共模接地是指将电缆的三相导体同时与接地系统连接。

这种方式适用于需要减小电缆的正常和故障电流对环境的影响，降低电磁辐射水平的场合。

共模接地：共模接地是指将电缆的三相导体同时与接地系统连接。

这种方式适用于需要减小电缆的正常和故障电流对环境的影响，降低电磁辐射水平的场合。

4. 单点接地：单点接地是指将电缆的一相导体与接地系统连接，而其他两相导体绝缘处理。

这种方式可以减小电缆的故障电流流经接地电阻产生的接地电位差，降低对电缆承压层的影响。

单点接地：单点接地是指将电缆的一相导体与接地系统连接，而其他两相导体绝缘处理。

这种方式可以减小电缆的故障电流流经接地电阻产生的接地电位差，降低对电缆承压层的影响。

5. 多点接地：多点接地是指将电缆的多个点与接地系统连接，以分散电缆的接地电位差。

这种方式适用于特殊环境，要求对电缆的接地保护更加严格的场合。

多点接地：多点接地是指将电缆的多个点与接地系统连接，以分散电缆的接地电位差。

这种方式适用于特殊环境，要求对电缆的接地保护更加严格的场合。

0引言高压单芯电缆被广泛应用于输电线路、变电站及工业和商业建筑等领域，传输和分配大量的电能［1］，在电力系统中起着重要的作用。

然而，高压单芯电缆的护层由于老化、火灾、机械损坏等多种原因，可能会发生接地故障，对电力系统的安全性和稳定性产生负面影响。

因此，研究和应用高压单芯电缆护层的接地方式成为当今电力工程领域的一个重要课题。

曾含等［2］基于优化包覆层结构，提出高压单芯电缆暂态热路建模方法，将复杂的3层结构统一化处理，并通过实验获取热容和热阻参数。

王航等［3］进行波纹金属护套高压单芯电缆线芯护层互感的研究，使用比奥—萨伐尔定律解算高压电缆线芯电流的磁感应强度，运用高斯定理求解波纹护套截面的磁通量；建立环形纹和螺纹护套的参数方程，并确定内外曲面作为磁通量积分边界，推导出线芯与波纹护套互感和等效直径方法误差的解析公式。

刘日朗［4］采用电磁暂态计算软件（ATP-EMTP ）进行输电电缆护层多点接地故障研究，使用仿真软件模拟电缆护层多点接地故障及其他故障情况，比较不同因素对护层环流值产生的影响。

电力系统规划不断扩大，对电气化专用电缆的需求越来越大，电缆作为电力系统中的重要组成部分，是电气绝缘组合电气设备开关柜的进出线，也是电力系统输电、配电导线。

由于电力系统中变电低压设备主要采用全封闭组合电气设备，所有线路导线全部采用高压单芯电缆，而且高压单芯电缆成本低、高压耐受性能强，具有普通电缆不可代替的优势，因此得到广泛应用和批量化生产。

然而，高压单芯电缆在电力系统中的大量应用带来了许多新的故障，如单线接地故障、高压单芯电缆护层套被烧融、高压单芯电缆终端头被击穿等，电缆金属护层的保护功能无法充分发挥，严重威胁电力系统巡视查验人员的生命安全。

经查验，出现这些现象的主要原因在于高压单芯电缆护层的接地方式不合理。

现行的接地方式仍沿用普通电缆接地方式，为两端分别并联接地，这种方式在实际应用中不仅电缆护层感应电势较大，而且电缆接地故障率较高。

关于110kV高压单芯电缆线路金属护套接地方式摘要：110kV高压电缆具有供电可靠性高、受外界因素影响小、占地少、对城市市容环境影响小等优点，在城市输配电网中得到了广泛的应用。

由于金属护套中存在感应电压，高压电缆通常通过金属护套的交叉连接来抑制感应电压。

但是，负载电流不平衡、电缆截面不均匀、电缆排列方式不同、电缆相间距离不同，都会引起金属护套感应电压不平衡，从而产生通过大地的地面环流。

当金属护套接地环大量流过时，会造成大量损耗，导致电缆温度升高，降低电缆的传输效率，缩短电缆的使用寿命。

鉴于此，文章结合笔者多年工作经验，对110kV高压单芯电缆线路金属护套接地方式提出了一些建议，仅供参考。

关键词：110kV高压；单芯电缆线路；金属护套；接地方式引言近年来，随着城市改造和建设的加快，大量的110kV高压电缆线路投入运营，大量的110kV高压电缆线路分布在人口密集地区，因此其运行安全更为重要。

当单芯电缆芯线通过电流时，会产生一个由磁力线构成的金属屏蔽层，这会在两端产生感应电压。

感应电压的大小与电缆的长度和流过导体的电流成正比。

当高压电缆很长时，护套上的感应电压会叠加，危及人身安全。

当发生短路故障、操作过电压或雷击时，会在屏蔽层上形成高感应电压，甚至可能击穿护套绝缘。

因此，加强110kV高压单芯电缆线路的金属护套接地方法十分重要。

1、高压输电线路接地故障定位原理当高压输电线路因为雷击?电容器?投切或断路器等原因产生接地故障时，在高压线路的接地故障点会形成折射行波和反射行波，两种行波会分别向输电线路的两端传播?高压输电线路接地故障点折射和反射行波传播原理图如图1所示?电压波在高压输电线路传播的过程中，如果输电线路突然发生接地故障，会使输电线路的波阻抗发生突变，变得不连续，从而使电压波在故障点处的能量发生改变?图1中A点为高压输电线路的接地故障点，Z1是接地故障点左侧的输电线路波阻抗，Z2是接地故障点右侧的输电线路波阻抗，u1q是高压输电线路未发生接地故障时的行波，u2q和u1f分别是发生接地故障后的折射波和反射波?本文中所采用的行波测距原理如图2所示，其中M点是检测端，从M点向高压输电线路接地故障处发射调制?2、110kV高压单芯电缆金属护套接地问题芯电缆通常用于满足当前电气工程规范的要求。

10kV电缆线路护层接地方式及护层保护措施发表时间：2019-02-21T14:58:11.663Z 来源：《电力设备》2018年第25期作者：孟德智[导读] 摘要：随着人们生活水平的不断提高，对用电需求越来越大，为了满足人们的用电需求10kV电缆敷设工程也在逐渐开展，而其中的护层接地工作则是重点。

（国网江西省电力有限公司景德镇供电分公司江西景德镇 333000）摘要：随着人们生活水平的不断提高，对用电需求越来越大，为了满足人们的用电需求10kV电缆敷设工程也在逐渐开展，而其中的护层接地工作则是重点。

在大量的实验研究中发现，10kV电缆线路护层接地过程中，由于相应的保护措施不到位，进而导致护层出现严重的损坏，从而影响到电缆线路的安全稳定运行。

因此，在10kV电缆线路敷设的过程中，应结合实际情况选取适合的护层接地方式，同时也应实施有效的护层保护措施，进而保证10kV电缆线路的安全稳定运行。

关键词：10kV电缆线路；护层接地方式；护层保护措施前言近些年来，10kV电缆线路在运行的过程中时常会出现一些运行故障，影响到供电的安全性和可靠性。

而很多故障都是因电缆线路护层接地保护不到位而产生的，因此，在10kV电缆线路护层施工的过程中，应结合实际施工环境做好相关的护层保护工作，以下主要对10kV电缆线路护层接地方式及护层保护措施进行分析。

1 10kV电缆线路护层接地方式分析1.1交叉互联接地方式交叉互联是10kV电缆线路护层接地的主要方式之一，主要是在10kV电缆线路敷设的过程中划分为多个线路段，而且每个线路段之间采用绝缘接头的方式进行相互连接，通常所选用的绝缘接头上为金属护套三相间，并借助接地箱连接片来实现换位连接，这种护层接地方式实施的过程中，应重点做好接地箱的安装工作以及保证护层保护器的安全工作等。

1.2单端接地方式单端接地方式与交叉互联接地方式最大的不同之处是10kV电缆线路的数量，后者以上分析中的是多段电缆线路护层接地方式，而前者则是10kV单条且长度低于500m的电缆线路，在其终端利用电缆金属护套的方式来实现电缆线路其中一段的直接接地，而线路的另一端则主要采用非线性电阻保护器实现间接接地的目的，这种保护层接地方式可以有效防止回路问题的发生，进一步保证10kV电缆线路运行的安全性、可靠性。

110kV高压单芯电缆金属护套接地方式探讨摘要：近年来,随着城市转型的加速,大批110千伏高压电缆投入使用,大批110千伏高压电缆敷设到人口稠密地区。

基于目前接地110kV高压单芯电缆金属护套方法和需要考虑的问题,可以对其详细介绍,对110kV高压单芯电缆安全运行起到积极的作用和价值。

关键词：高压单芯电缆；金属护套；接地方式；110 kV外护套绝缘电缆频繁事故,促使设计、运营和维护部门对护套的电压和电流进行调查研究。

电缆的金属外护套几乎没有磁场和感应电压，当单芯电缆高压电流中循环时,电流变得非常大,金属屏蔽检测到非常高的感应电压,这可能威胁到人们的安全或导致电缆的绝缘和损坏。

因此,应采用适当的接地方法降低电缆的感应电压,以保证电缆安全、经济地运行。

以下是有关电缆性能的国家标准,各种接地方法,金属护套高压线性电缆的应用,不同铺设条件、护套接地的比较,电压对其电缆的影响,接地方式选择和限制,操作和维护。

一、110 kV高压单芯电缆金属护套接地问题根据中国目前的电力电缆设计方案,35kV以下的电缆是一种三芯电缆。

在电缆线中,综合为零电流通过流经三个。

因此,金属屏幕两端没有感应电压。

这意味着在这种类型的电缆中,当两端直接连接到地面时,感应电流不会通过金属屏幕。

当电压超过35kV时,电缆通常是单根电缆。

当电流通过电缆芯时,存在磁力线和金属层,两端产生感应电压,与电缆的长度和流经导体的电流成正比。

如果高压电缆很长,则可以将感应电压应用于护套上，这将危及人类安全。

如果电缆在短路故障工作电压或雷电冲击,屏幕会产生高电感电压,有时会导致击穿护套。

即使在这种情况下,当金属屏蔽层末端接地处理是三相互联时,其也会产生非常大的环流,换流值为电缆芯电流的50-95%。

电缆损坏的原因显而易见。

同时,金属屏幕表面产生热量,影响电缆线路运行时的能耗,加速其绝缘老化。

也就是说,对于35kV以上的高压电缆,电缆的两端不能直接接地。

但是,如果金属屏幕的一端没有接地,如果沿着高压单芯电缆电流,则金属屏蔽不会暴露在不接地端的冲击电压下,系统会短路,短路电流通过元件,会产生高电压,金属屏蔽频率为一端互联接地。

电力电缆各屏蔽层作用及金属屏蔽层接地方式的探讨摘要：本文对电力电缆内、外屏蔽层及金属屏蔽的作用做了简要区分，并结合相关国标规范对电力电缆金属屏蔽层接地方式的选择进行了一些探讨，以期对现场施工中遇到类似问题起到一定的参考作用。

关键词：电力电缆屏蔽层接地1 各屏蔽层的区别大家都知道一般10KV交联聚氯乙烯电缆的基本结构由导体、内屏蔽层、绝缘层、外屏蔽层、金属屏蔽、填充物、内衬层和阻燃外护套组成。

首先我们区别一下内、外屏蔽层与金属屏蔽：内外屏蔽一般为半导体材料制成，作用是改善电缆内电场的分布，以内屏蔽层为例，电缆导体由多根导线绞合而成，它与绝缘层之间易形成气隙，导体表面不光滑，会造成电场集中。

在导体表面加一层半导电材料的屏蔽层，它与被屏蔽的导体等电位并与绝缘层良好接触，从而避免在导体与绝缘层之间发生局部放电，提高了电缆的绝缘性能。

同样外屏蔽是防止绝缘层对金属屏蔽层放电的。

而金属屏蔽层的作用一般有两个：1、屏蔽自身电场，正常运行时通过电容电流。

2、是可以起到一定的接地保护作用，如果电缆芯线内发生破损，泄露出来的电流可以通过屏蔽层流入接地网，起到安全保护的作用。

2 金属屏蔽层接地方式的选择电力电缆金属屏蔽层需要接地，且以金属层上的电压、电流来决定接地方式。

现场施工中，接地方式的选择往往未得到充分地重视。

根据《电力工程电缆设计规范》GB 50217—2007（下称《规范》）的规定：电力电缆金属层必须直接接地。

交流系统中三芯电缆的金属层，应在电缆线路两终端和接头等部位实施接地。

三芯电缆正常运行时其三芯流过的总电流为零，在金属屏蔽层外的磁通一般为0，这样在电缆的两端就不会产生感应电压，使流过金属屏蔽层的环流较小，因此一般用电缆终端头两端接地的方式。

对于单芯电缆《规范》则要求：电缆线路的正常感应电势最大值应满足下列规定：1、未采取能有效防止人员任意接触金属层的安全措施时，不得大于50V。

2、除上述情况外，不得大于300V。

单芯电缆金属护套的连接与接地2010-06-17 09:56浅谈高压电缆接地的问题129湖北安全生产信息网(安全生产资料大全) 寻找资料>>高压电力电缆的铜屏蔽和钢铠一般都需要接地，两端接地和一端接地有什么区别？制作电缆终端头时，钢铠和铜屏蔽层能否焊接在一块？制作电缆中间头时，钢铠和铜屏蔽层能否焊接在一块？35KV高压电缆多为单芯电缆，单芯电缆在通电运行时，在屏蔽层会形成感应电压，如果两端的屏蔽同时接地，在屏蔽层与大地之间形成回路，会产生感应电流，这样电缆屏蔽层会发热，损耗大量的电能，影响线路的正常运行，为了避免这种现象的发生，通常采用一端接地的方式，当线路很长时还可以采用中点接地和交叉互联等方式。

在制作电缆头时，将钢铠和铜屏蔽层分开焊接接地，是为了便于检测电缆内护层的好坏，在检测电缆护层时，钢铠与铜屏蔽间通上电压，如果能承受一定的电压就证明内护层是完好无损。

如果没有这方面的要求，用不着检测电缆内护层，也可以将钢铠与铜屏蔽层连在一起接地（我们提倡分开引出后接地）。

为什么高压单芯交联聚乙烯绝缘电力电缆要采用特殊的接地方式？电力安全规程规定：35kV及以下电压等级的电缆都采用两端接地方式，这是因为这些电缆大多数是三芯电缆，在正常运行中，流过三个线芯的电流总和为零，在铝包或金属屏蔽层外基本上没有磁链，这样，在铝包或金属屏蔽层两端就基本上没有感应电压，所以两端接地后不会有感应电流流过铝包或金属屏蔽层。

但是当电压超过35kV时，大多数采用单芯电缆，单芯电缆的线芯与金属屏蔽的关系，可看作一个变压器的初级绕组。

当单芯电缆线芯通过电流时就会有磁力线交链铝包或金属屏蔽层，使它的两端出现感应电压。

感应电压的大小与电缆线路的长度和流过导体的电流成正比，电缆很长时，护套上的感应电压叠加起来可达到危及人身安全的程度，在线路发生短路故障、遭受操作过电压或雷电冲击时，屏蔽上会形成很高的感应电压，甚至可能击穿护套绝缘。
