临界流文丘里喷嘴算法及比较作者：冯春辉来源：《大东方》2019年第10期摘要：针对标准规程中喷嘴质量流量的具体计算方法未明确给出，结合实际介绍了临界流文丘里喷嘴质量流量计算的常用算法，算法中明确了各参数具体的计算步骤，指明计算中参数使用注意事项，防止在计算中出现错用造成计算结果误差，对参与质量流量计算中个别参数的其他算法进行论述，分析算法间结果数据的差异。

关键词：喷嘴;流出系数;临界流函数0 引言临界流文丘里喷嘴由于其性能稳定、结构简单、计量精度高等特点，通常被作为实流高压气体的次级标准装置，用来校准工作级传递标准或高准确度的被检流量计，针对临界流文丘里喷嘴流量计算算法相对复杂且较多，规程中计算方法与实际使用的往往不符及标准规程算法未具体明确，本文结合GB/T21188《用临界流文丘里喷嘴测量气体流量计》[1]，GB/T21446《用标准孔板流量计测量天然气流量》[2]以及流量计检定站系统内常用算法，对临界流文丘里喷嘴的算法和注意事项进行简要介绍，对参与质量流量计算中个别参数的其他算法进行介绍，并对算法结果差异进行比较。

1 临界流文丘里喷嘴质量流量计算临界流指达到临界压力比时，流过喷嘴的气体质量流量达到最大，气体在喉部达到当地音速，此时的流动称为临界流。

进一步降低背压比，通过喷嘴的质量将保持不变。

临界流文丘里喷嘴质量流量计算方法较多，目前在各检定站通常采用以下方法计算质量流量，在已知：气体组分;上游直管段内径D20及材质，喷嘴喉部直径d20及材质（D20和d20通过几何检定可知）;上游绝对压力P1，上游绝对温度T1（变送器直接测量获得的绝对压力和绝对温度）情况下，按照实际条件下临界流量的计算公式计算，公式为：1.1 Ant喷嘴喉部横截面积计算由于温度会引起金属材质变形，因此在实际计算中需要考虑温度对上游直管段內径及喉径的影响，计算公式如下：3 计算实例例：普通加工圆环形喷嘴计量管路上游变送器数值为：P1=8.60185Mpa，T1=27.68971℃，上游管道材质为20#钢（线膨胀系数为11.16*10-6mm/（mm·℃）），喉部为10#钢（线膨胀系数为11.6*10-6mm/（mm·℃）），该喷嘴的标称体积为410m3/h;根据校准证书知喉径d20=25.1314mm，上游直管段内径为D20=106mm;根据校准证书雷诺数和流出系数证书拟合的a=0.998549842，b=11.21282265，n=0.5;4 结论从以上的讨论和分析中可以得出以下结论：（1）从文中算法的比较可以看出使用不同方法计算喷嘴质量流量时，算法差异会造成结果间存在明显偏差。

临界流文丘里喷嘴数值模拟及优化设计引言文丘里喷嘴是一种能够将液体或气体加速至高速的装置，被广泛应用于航空航天、化工、汽车等领域。

在实际工程中设计喷嘴时，需要考虑各种因素，如流体性质、喷嘴结构、流场特性等。

在这些因素中，流场特性是一个重要的指标，它直接影响着喷嘴的性能。

对喷嘴的流场进行数值模拟并进行优化设计，能够帮助工程师们更好地理解喷嘴的工作原理，为喷嘴的性能提供优化设计方案。

本文将介绍临界流文丘里喷嘴数值模拟及优化设计的方法与结果。

一、文丘里喷嘴的基本原理文丘里喷嘴是一种流体动力学装置，通过喷口的几何形状和喷口内部压力的变化，使流体在喷口内获得一个足够大的动能。

其工作原理基于质量守恒定律和动量守恒定律，在理想状态下，文丘里喷嘴内部的流动是定常、非粘性、不可压缩、无旋转、均匀的。

喷嘴内部流动的动态特性决定了其性能，因此研究喷嘴内部流场对于优化设计具有重要意义。

二、数值模拟的方法为了研究文丘里喷嘴的流场特性，数值模拟成为一种高效、经济、有效的研究方法。

在进行数值模拟时，首先需要建立喷嘴的几何模型，包括喷口的形状、尺寸和边界条件等。

然后利用计算流体力学（CFD）软件，通过求解流动的连续性方程、动量方程和能量方程，来模拟喷嘴内部的流动。

数值模拟可以得到喷嘴内部的流动速度、压力、温度和其他流场参数，进而分析流动特性。

在模拟过程中，需要对网格划分、边界条件的设置和求解算法的选择进行合理的设置，以保证模拟结果的准确性。

三、数值模拟的结果通过数值模拟，我们得到了文丘里喷嘴内部的流场分布。

通过对模拟结果的分析，我们可以看到在喷嘴的进口处流速较低，压力较高，而在喷嘴的收敛段速度逐渐增加，压力逐渐降低。

在喷嘴的喉部，流速达到最大值，压力最小。

接着在扩散段流速逐渐减小，压力逐渐增加。

最终，在喷嘴出口处流速逐渐增加，压力逐渐降低。

除了流速和压力之外，我们还可以得到喷嘴内部的其他流场参数，如温度、密度等，这些参数对于喷嘴的设计和性能分析都具有重要的作用。

临界流文丘利喷嘴法气体流量标准装置临界流文丘利喷嘴法气体流量标准装置（Critical Flow Venturi Nozzle Gas Flow Standard Device）一、引言临界流文丘利喷嘴法气体流量标准装置是一种用于测量气体流量的标准装置。

它基于临界流原理和文丘利喷嘴法进行设计和制造，用于提供准确、可靠的气体流量标准。

本文将详细介绍该装置的结构、原理、制造和使用方法等。

二、结构和原理1. 结构临界流文丘利喷嘴法气体流量标准装置由三个主要部分组成：压力源、喷嘴和流量计。

压力源用于提供一定范围内的恒定压力，喷嘴是由一组收缩和扩散截面构成的管道，流量计则用于测量通过喷嘴的气体流量。

2. 原理临界流文丘利喷嘴法基于流体动力学原理，通过控制气体的压力和温度，使气体达到临界流状态，即喷嘴入口部分的流速等于声速。

在临界流状态下，气体的密度变化可忽略不计，从而实现了气体流量的准确测量。

三、制造过程临界流文丘利喷嘴法气体流量标准装置的制造过程主要包括以下几个步骤：1. 装配压力源：选择合适的压力源，如气缸压力表等，按照设定要求进行装配和连接。

2. 制作喷嘴：根据设计要求，制作喷嘴的收缩和扩散截面。

一般采用不锈钢材料，通过机械加工或激光切割等方法进行加工。

3. 制作流量计：选择合适的流量计，如差压传感器、质量流量计等，根据设定要求进行装配和连接。

4. 装配喷嘴和流量计：将制作好的喷嘴和流量计按照设计要求进行装配和连接，确保喷嘴和流量计间的密封性。

5. 调试和校准：进行装置的调试和校准工作，包括确定恒定压力源的压力范围、校准流量计的准确度等。

四、使用方法使用临界流文丘利喷嘴法气体流量标准装置进行气体流量测量时，需要按照以下方法操作：1. 连接气体源：将待测气体源连接至喷嘴的入口处，确保连接牢固，无泄漏。

2. 设定压力：根据测量要求，设定合适的压力源压力，并稳定一段时间，使气体进入恒定流动状态。

3. 测量流量：通过流量计测量喷嘴出口的气体流量，并记录。

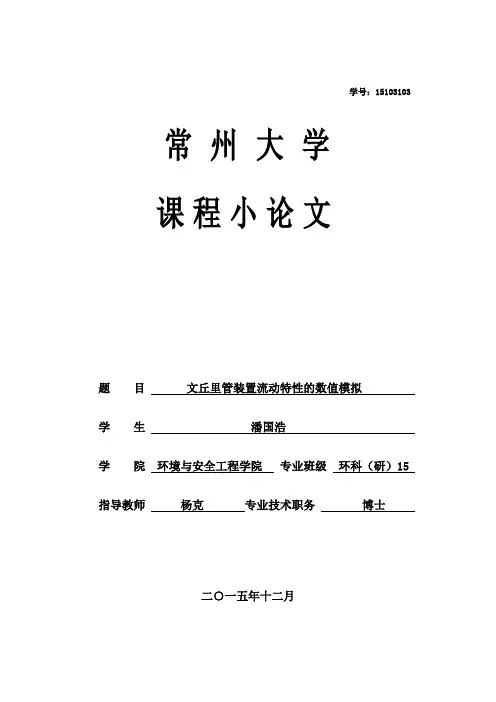

学号：********常州大学课程小论文题目文丘里管装置流动特性的数值模拟学生潘国浩学院环境与安全工程学院专业班级环科（研）15 指导教师杨克专业技术职务博士二○一五年十二月文丘里管装置流动特性的数值模拟潘国浩（常州大学环境与安全工程学院，江苏常州213164）摘要：利用Fluent软件对文丘里管装置的流动特性进行数值模拟，分别探究其不同速度、不同喉管长度以及不同喉管直径下的参数分布规律。

研究结果表明，在入口速度逐渐增大条件下，液流经文丘里管加速后，其速度重心先右移后左移。

且液流状态为，先层流后涡流再紊流分布，喉部压强为逐渐降低；随着喉管长度的增大，喉部压强先降低后上升，其速度重心先右移后左移。

液流状态则呈现出，先紊流后层流分布，且当喉管长度为20mm时，能够发生空化效应；随着喉管直径的增大，喉部压强为逐渐增大，其速度重心，由渐扩段喉口处逐渐向两边管壁移动，液流分布状态逐渐由层流向涡流转化。

关键词：文丘里管；设计；流动特性；数值模拟中图分类号：TV131Abstract: The flow characteristics of the Venturi tube device by using the Fluent software for numerical simulation, to explore the regularities in different velocity, throat length and throat diameter under different parameter distribution respectively. The results show, under different inlet velocity conditions, after the liquid flow passage in the tube to speed up the tube, the speed of the center of gravity of first moves to the right and then left, and the liquid flow state is, distribution of eddy current before the first laminar flow, throat pressure is gradually reduced; With the increase of throat length, throat pressure decreases first and then increases, its velocity center is after the first moves to the right and left, liquid flow state is presented, laminar distribution of turbulent flow, and when the throat length is 20mm, cavitation effect can occur; With the increase of pipe diameter, throat pressure is gradually increased, its velocity center is a flaring section of throat tube wall gradually moving toward both sides, the liquid flow distribution gradually from laminar flow to vortex transformation.Keywords: Venturi tube; design; flow characteristic; numerical simulation文丘里管亦称通用文丘里管、低压损文丘里管，由于其特殊的的渐缩管、喉管、渐扩管结构，使得液流高速通过时能产生空化效应，而被广泛应用。

大庆油田油气水计量检定站作为大庆油田企业流量最高计量机构，在用的临界流文丘里喷嘴气体流量标准装置，投产于2012年，受限于当时的技术条件，检定效率渐显疲软，已无法满足现今的检定工作。

油气水计量检定站通过与中国测试技术院合作，分析影响装置检定效率的因素，并对装置进行优化改造。

装置通过一年的运行，真正实现了节能降耗和提质增效的目的。

临界流文丘里喷嘴气体流量标准装置的改造与优化向丽萍陈淼黄奕欣陈迪平（中国测试技术研究院流量研究所）摘要：因大庆油田油气水计量检定站临界流文丘里喷嘴气体流量标准装置整体检定效率低下，经过研究与分析，提出该装置整体技术水平受技术条件局限和年限制约，存在影响检定的六类问题。

针对相应问题，通过采取气环泵和水环泵配合使用、改变变频器使用方式、填装自检漏系统、增加待检仪器吹扫设备、加装自动连接装置、加装高清摄像头、改进上游实验管段、增加水循环系统等九个方法对临界流文丘里喷嘴气体流量标准装置进行改造和优化。

改造后，装置整体检定效率提高57%，同时，经过改造，还达到年节电约10×104kWh 的效果，年节省电费15万元以上。

关键词：气体流量标准装置；变频器；自检漏系统DOI :10.3969/j.issn.2095-1493.2023.03.010Transformation and optimization of gas flow standard device for critical flow venturi nozzleXIANG Liping，CHEN Miao，HUANG Yixin，CHEN DipingFlow Research Institute of National Institute of Measurement and Testing TechnologyAbstract：Due to the low overall calibration efficiency of gas flow standard device for critical flow venturi nozzle at the oil and gas water metrology calibration station of Daqing oilfield，the overall tech-nical level of the device，through the research and analysis，is proposed to be limited by technical con-ditions and annual restrictions with the six types of problems that affect calibration．In view of the cor-responding problems，the gas flow standard device of critical flow venturi nozzle was transformed and optimized by adopting nine methods that are composed of using a gas ring pump in conjunction with a water ring pump，changing the way to use frequency converter，filling in self-testing leak system，adding the instrument purging equipment to be tested，retrofitting the automatic connection devices，adding the HD camera，improving the upstream experimental pipe section and adding the water circu-lation system．After the modification，the overall calibration efficiency of the device has increased by 57%．At the same time，through the transformation，the annual electricity saving is about 10×104kWh and the annual electricity cost is saved over 150000yuan ．Keywords：gas flow standard device；frequency converter；self-testing leak system第一作者简介：向丽萍，高级工程师，2007年硕士毕业于西南交通大学（电气工程学院），从事流量计量技术研究，136****7260，***************，四川省成都市成华区玉双路10号，610021。

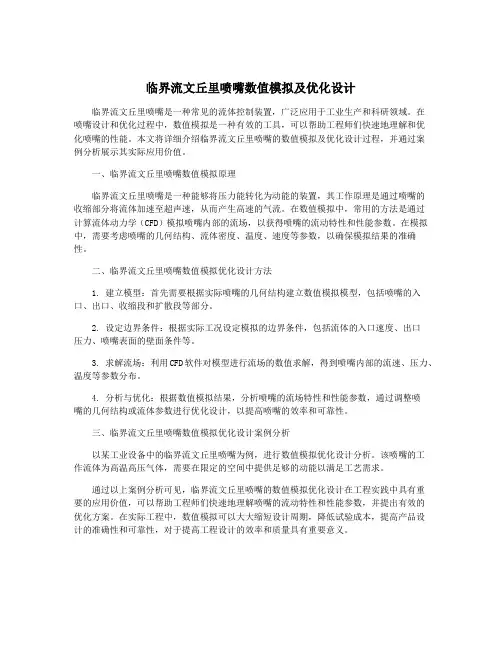

临界流文丘里喷嘴数值模拟及优化设计临界流文丘里喷嘴是一种常见的流体控制装置，广泛应用于工业生产和科研领域。

在喷嘴设计和优化过程中，数值模拟是一种有效的工具，可以帮助工程师们快速地理解和优化喷嘴的性能。

本文将详细介绍临界流文丘里喷嘴的数值模拟及优化设计过程，并通过案例分析展示其实际应用价值。

一、临界流文丘里喷嘴数值模拟原理临界流文丘里喷嘴是一种能够将压力能转化为动能的装置，其工作原理是通过喷嘴的收缩部分将流体加速至超声速，从而产生高速的气流。

在数值模拟中，常用的方法是通过计算流体动力学（CFD）模拟喷嘴内部的流场，以获得喷嘴的流动特性和性能参数。

在模拟中，需要考虑喷嘴的几何结构、流体密度、温度、速度等参数，以确保模拟结果的准确性。

二、临界流文丘里喷嘴数值模拟优化设计方法1. 建立模型：首先需要根据实际喷嘴的几何结构建立数值模拟模型，包括喷嘴的入口、出口、收缩段和扩散段等部分。

2. 设定边界条件：根据实际工况设定模拟的边界条件，包括流体的入口速度、出口压力、喷嘴表面的壁面条件等。

3. 求解流场：利用CFD软件对模型进行流场的数值求解，得到喷嘴内部的流速、压力、温度等参数分布。

4. 分析与优化：根据数值模拟结果，分析喷嘴的流场特性和性能参数，通过调整喷嘴的几何结构或流体参数进行优化设计，以提高喷嘴的效率和可靠性。

三、临界流文丘里喷嘴数值模拟优化设计案例分析以某工业设备中的临界流文丘里喷嘴为例，进行数值模拟优化设计分析。

该喷嘴的工作流体为高温高压气体，需要在限定的空间中提供足够的动能以满足工艺需求。

通过以上案例分析可见，临界流文丘里喷嘴的数值模拟优化设计在工程实践中具有重要的应用价值，可以帮助工程师们快速地理解喷嘴的流动特性和性能参数，并提出有效的优化方案。

在实际工程中，数值模拟可以大大缩短设计周期，降低试验成本，提高产品设计的准确性和可靠性，对于提高工程设计的效率和质量具有重要意义。

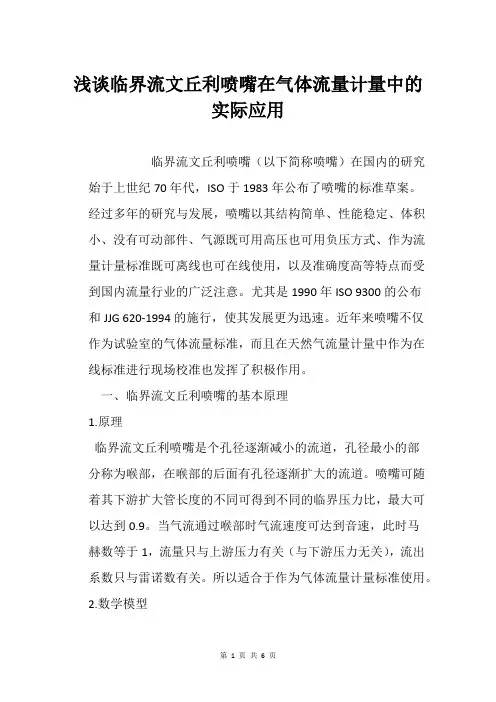

浅谈临界流文丘利喷嘴在气体流量计量中的实际应用临界流文丘利喷嘴（以下简称喷嘴）在国内的研究始于上世纪70年代，ISO于1983年公布了喷嘴的标准草案。

经过多年的研究与发展，喷嘴以其结构简单、性能稳定、体积小、没有可动部件、气源既可用高压也可用负压方式、作为流量计量标准既可离线也可在线使用，以及准确度高等特点而受到国内流量行业的广泛注意。

尤其是1990年ISO 9300的公布和JJG 620-1994的施行，使其发展更为迅速。

近年来喷嘴不仅作为试验室的气体流量标准，而且在天然气流量计量中作为在线标准进行现场校准也发挥了积极作用。

一、临界流文丘利喷嘴的基本原理1.原理临界流文丘利喷嘴是个孔径逐渐减小的流道，孔径最小的部分称为喉部，在喉部的后面有孔径逐渐扩大的流道。

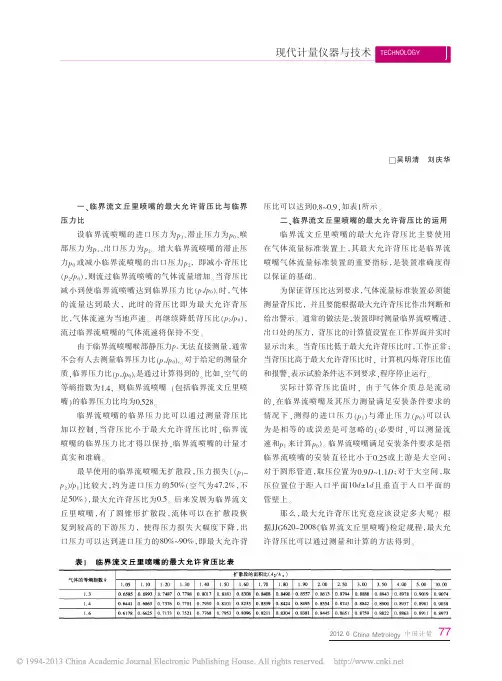

喷嘴可随着其下游扩大管长度的不同可得到不同的临界压力比，最大可以达到0.9。

当气流通过喉部时气流速度可达到音速，此时马赫数等于1，流量只与上游压力有关（与下游压力无关），流出系数只与雷诺数有关。

所以适合于作为气体流量计量标准使用。

2.数学模型在理想条件下，理论上可以导出喷嘴的质量流量q为q=AC（1）式中：A———喷嘴喉部的内截面积；R———气体常数；C———理想条件下的临界流函数。

C=（）（2）式中：P———喷嘴前的气体滞止压力；T———喷嘴前的气体滞止温度；r———比热比。

在实际条件下喷嘴的质量流量q为q=ACC（3）式中：C———实际气体的临界流函数，它是假定气体为一维等熵流动的条件下，利用真实气体的热力学性质表计算出来；C———流出系数，它是对"一维、等熵流动'这种假设条件的修正，实验表明C只是雷诺数Red的函数。

临界流文丘里喷嘴数值模拟及优化设计引言文丘里喷嘴是一种常见的喷射装置，广泛应用于化工、航空航天、医疗器械等领域。

临界流文丘里喷嘴因其性能稳定、喷射效率高而备受关注。

本文旨在以数值模拟和优化设计的方法，对临界流文丘里喷嘴进行研究，以期能够提高其性能并满足不同领域的需求。

一、临界流文丘里喷嘴的特点和应用临界流文丘里喷嘴是一种特殊的喷嘴结构，其特点主要包括喷嘴在工作流量范围内具有最低的阻力损失，喷射效率高，喷射效果稳定等。

在工程应用中，临界流文丘里喷嘴被广泛应用于喷气发动机、火箭发动机、液体燃料喷射装置等。

其优点主要包括喷射效率高、能量损失少、喷嘴寿命长等。

二、临界流文丘里喷嘴数值模拟方法在临界流文丘里喷嘴的研究中，数值模拟是一种非常有效的研究手段。

数值模拟可以帮助研究人员快速获得流场的分布情况，以及喷嘴的性能参数。

一般而言，临界流文丘里喷嘴的数值模拟可以采用计算流体动力学（CFD）方法。

在进行数值模拟时，需对喷嘴的几何结构和工作流场进行建模，并设置相应的数值模拟参数，如边界条件、材料属性等。

通过数值模拟可以得到喷嘴出口处的流速、压力、温度等相关参数，从而评估喷嘴的性能和优化设计。

三、临界流文丘里喷嘴的数值模拟结果分析通过数值模拟可以获得临界流文丘里喷嘴流场的分布情况以及相关参数。

通过对数值模拟结果的分析，可以得出以下结论：1. 喷嘴出口处流速分布均匀，流速峰值处位于喷嘴中心，流速高、压力小；2. 喷嘴内部流场存在较大的压力梯度，需进行优化设计以减小压力损失；3. 喷嘴内部流场存在较大的湍流和涡流，需要考虑喷嘴的抗阻性能。

通过对数值模拟结果的分析，可以为进一步的优化设计提供依据和方向。

四、临界流文丘里喷嘴的优化设计基于数值模拟结果的分析，可以进一步对临界流文丘里喷嘴进行优化设计。

优化设计的目标主要包括提高喷射效率、减小压力损失、提高抗阻性能等。

在优化设计中，一般可以采用以下方法：1. 优化喷嘴的几何结构，包括入口形状、出口形状、喷嘴长度等，以提高流场的均匀性和稳定性；2. 优化工作流场的设计，包括改变流场入口条件、设置流场引导结构等，以减小流场的湍流和涡流；3. 优化材料选择和加工工艺，以提高喷嘴的抗阻性能和耐磨性能。

临界流文丘里喷嘴数值模拟及优化设计近年来，随着科技的不断发展，计算机仿真技术的应用越来越广泛，以往由于模拟方法与计算资源的限制，许多实际问题只能通过实验来解决，但现在已经可以通过计算机模拟来解决这些问题。

在喷嘴设计中，流文丘里喷嘴是最常使用的一种。

但是，流文丘里喷嘴在实际应用中也存在一些问题，为了解决这些问题，本文将介绍临界流文丘里喷嘴数值模拟及优化设计。

首先，我们需要了解什么是流文丘里喷嘴。

流文丘里喷嘴是一种利用喷嘴形状来加速气体或液体流动的装置。

流文丘里喷嘴的优点是具有较高的效率，大流量，高速度和低噪音等优点，适用于航空、化工、火箭等领域。

但是，在实际应用中，流文丘里喷嘴会出现一些问题，例如：1.喷嘴出口处产生反流现象，导致喷嘴流量无法达到设计值。

2.喷嘴的流动失稳，影响能够实现理论上的临界流。

为了解决这些问题，我们可以通过数值模拟来优化流文丘里喷嘴的设计。

数值模拟一般分为两种，一种是欧拉方法，另一种是拉格朗日方法。

欧拉方法是通过对流体在每个时刻的瞬间状态进行计算，得到流体在空间上的分布。

拉格朗日方法是以流体质点为基础，通过追踪一些颗粒的轨迹来计算流体速度。

在数值模拟中，一般使用计算流体力学(CFD)方法。

在进行临界流文丘里喷嘴的数值模拟时，我们需要注意以下几点：1.喷嘴内的流场是非定常的，要采用稳态模拟方法，保证模拟的实际性和精度。

2.采用不同的计算模拟方法，根据喷嘴出口的流速来选择合适的模拟方法。

3.将喷嘴模型分为多个网格进行模拟，不同的网格数量会对模拟的精度产生不同的影响，应选择最合适的网格数量。

通过进行数值模拟，可以得到流文丘里喷嘴在不同条件下的表现。

同时，也可以通过数值模拟来优化喷嘴的设计，以达到更好的性能。

在优化流文丘里喷嘴时，我们可以从以下方面入手：1.优化喷嘴的形状和尺寸，使流体在喷嘴中的流动更加均匀，减少流体的阻力。

2.对流体进行优化设计，选用能够在喷嘴中流动较为平稳的流体。

临界流文丘里喷嘴数值模拟及优化设计引言临界流文丘里喷嘴是一种常见的喷嘴结构，用于流体的喷射和散布。

在工程应用中，喷嘴的设计和优化是非常重要的，可以影响到流体的喷射效果和效率。

本文将通过数值模拟的方法，对临界流文丘里喷嘴进行分析和优化设计，以期提高其喷射性能。

临界流文丘里喷嘴的原理临界流文丘里喷嘴是一种喷嘴结构，其原理是通过将流体压力能转化为动能，使流体在喷嘴出口产生高速流动，以达到喷射和散布的目的。

通常，临界流文丘里喷嘴由进口、颈部和出口三部分构成，进口处流体压力高，颈部以及出口处流体压力低，产生速度增加。

数值模拟方法数值模拟是一种通过计算机模拟流体的运动规律和性质的方法，它可以直观地展现流体在不同条件下的行为和特性。

在本文中，我们将采用计算流体力学（CFD）方法，通过建立喷嘴的三维几何模型和流体动力学方程，对喷嘴的流动进行模拟分析。

数值模拟步骤1. 几何建模：通过计算机辅助设计软件，建立临界流文丘里喷嘴的三维几何模型。

2. 网格划分：将几何模型划分为网格，以便计算流体在各个网格单元上的运动和特性。

3. 边界条件设定：设定进口处和出口处的流体压力和速度条件，以及喷嘴壁面的摩擦力条件。

4. 流动方程求解：通过求解雷诺平均纳维-斯托克斯方程（RANS），计算流体在喷嘴内的流动情况。

5. 结果分析：对数值模拟的结果进行分析和评价。

数值模拟结果通过数值模拟，我们可以得到临界流文丘里喷嘴在不同工况下的流动速度场、压力场和喷嘴出口处的流速分布。

通过对结果的分析，我们可以评价喷嘴的喷射性能，找出存在的问题并进行优化设计。

优化设计方法针对临界流文丘里喷嘴的数值模拟结果，我们可以采取以下方法进行优化设计：1. 几何参数优化：通过调整喷嘴的进口形状、颈部长度和出口形状等几何参数，来改善流体在喷嘴内的流动情况，提高喷射效果。

2. 流体动力学优化：根据数值模拟结果，优化喷嘴的进口和出口处的流体压力和速度条件，以提高流体在喷嘴内的速度分布和流动稳定性。

临界流文丘里喷嘴数值模拟及优化设计1. 引言1.1 研究背景在传统的文丘里喷嘴设计中，常常存在流体流动不稳定、压力损失大等问题，而临界流文丘里喷嘴能够有效解决这些问题，提升了喷嘴的整体性能。

目前对临界流文丘里喷嘴的数值模拟与优化设计研究还比较有限，需要进一步深入探讨和研究。

本文旨在通过对临界流文丘里喷嘴的数值模拟与优化设计进行系统研究，探讨其在提高推进效率和降低推进噪音方面的潜在优势，为航空航天领域的喷嘴设计提供新的思路和方法。

通过本研究，有望为提高航空航天领域喷嘴性能，推动相关技术的发展做出贡献。

1.2 研究意义文丘里喷嘴数值模拟及优化设计的研究具有重要的理论意义和实际应用价值。

通过数值模拟可以深入理解喷嘴内部的流场特性，对流场参数进行分析，为优化设计提供指导。

通过优化设计可以降低能量消耗、提高效率，实现节能减排的目的。

对文丘里喷嘴数值模拟及优化设计的研究，有助于推动流体力学领域的发展，提升我国在流体动力学与工程方面的研究水平和技术实力。

深入探究文丘里喷嘴数值模拟及优化设计的意义重大，对于促进相关领域技术的进步具有重要的作用。

1.3 研究目的研究目的是为了深入探究临界流文丘里喷嘴数值模拟及优化设计的相关理论和方法，通过数值模拟和优化设计的手段，提高文丘里喷嘴在实际工程中的性能和效率。

具体目的包括：通过建立临界流文丘里喷嘴的数学模型，准确描述其内部流场特性；运用数值模拟方法，对文丘里喷嘴的流体动力学特性进行深入分析和研究；通过优化设计，提高文丘里喷嘴的性能指标，如喷射流量、喷射速度和喷射稳定性等；进一步验证数值模拟和优化设计的有效性和可靠性，为文丘里喷嘴的工程应用提供理论支撑和实用参考。

通过本研究的开展，旨在为文丘里喷嘴的设计与优化提供更为科学的方法和手段，促进喷嘴技术的进步和应用。

2. 正文2.1 临界流文丘里喷嘴概述临界流文丘里喷嘴是一种常用于航空航天领域的喷嘴设计，其特点是具有高效的气体排放和流速控制能力。

临界流文丘里喷嘴数值模拟及优化设计临界流文丘里喷嘴是一种常用于流体动力学实验和工程领域的流动控制元件。

为了提高喷嘴的性能，需要对其进行数值模拟和优化设计。

喷嘴的数值模拟可以通过使用计算流体力学（CFD）方法来实现。

CFD方法基于流体动力学方程和相应的边界条件，通过数值解法来求解流体的速度场、压力场等相关参数。

在临界流文丘里喷嘴的数值模拟中，需要考虑喷嘴的形状、入口流速、出口压力等因素。

需要建立喷嘴的几何模型。

可以使用三维建模软件，如CATIA、SolidWorks等，将喷嘴的几何形状转化为计算机能够处理的格式。

然后，将得到的几何模型导入CFD软件中，设置合适的网格划分和边界条件。

接下来，需要选择适当的数值方法和求解算法。

常用的数值方法有有限差分法、有限元法和有限体积法等。

求解算法可以选择显式方法或隐式方法，如迭代法、多层次法等。

根据实际情况选择合适的数值方法和求解算法，以提高计算效率和精度。

在进行数值模拟之前，需要确定喷嘴的入口流速和出口压力。

入口流速可以通过实验测量获得，出口压力可以根据喷嘴所处的工作环境和要求来确定。

这些初始条件将作为边界条件输入到CFD软件中。

进行数值模拟后，可以得到喷嘴的速度场、压力场等相关参数。

通过对这些参数的分析，可以评估喷嘴的性能，并对喷嘴的设计进行优化。

在优化设计中，可以采用遗传算法、粒子群算法等优化算法，通过不断迭代和搜索，找到最优的设计方案。

优化的目标可以是流速均匀性、能量消耗最小化、压力损失最小化等。

通过数值模拟和优化设计，可以得到具有良好性能的临界流文丘里喷嘴。

这种方法可以为喷嘴的设计和工程应用提供重要的参考和指导。

临界流文丘里喷嘴数值模拟及优化设计临界流文丘里喷嘴主要应用于气体流量标准的测量，由航空航天企业发展到社会领域各个行业。

通过对喷嘴喉部直径以及临界背压比进行探究，应用Fluent 软件对不同类型喷嘴内流场进行模拟优化，得出不同喷嘴类型内部流动规律，优化得出圆环形文丘里喷嘴优点更为突出。

结合示例，设计喷嘴结构并应用Fluent 模拟损失量，验证结构的合理性。

对于利用临界流喷嘴提高流量监控准确性以及对喷嘴结构的优化设计具有一定的借鉴意义。

标签：临界流喷嘴；Fluent模拟；结构优化0 引言喷嘴在石油化工行业近年来使用较为广泛，其可以应用于流量标准传递、流量实时测量以及流量限制等方面。

其中临界流文丘里喷嘴在应对高压气体输送过程以及流量检测过程有着举足轻重的作用。

以数值模拟为桥梁，对实验条件加以控制进行理想条件下的研究工作，更加清楚直观的流场内部状态，相比于理论和实验法来说，CFD模拟在流量测量领域较为突出。

通过研究分析四种喷嘴结构，应用计算流体动力学（CFD）模拟软件观察喷嘴内部流场动态情况，对喷嘴喉部以及临界背压比进行探究，优化喷嘴结构，从而大大提高流量监控准确性以及工业气体流量计量的效率成本。

1 临界流文丘里喷嘴关键参数优化1.1 临界流文丘里喷嘴原理临界流文丘里喷嘴按照标准可以分为标准临界流喷嘴以及临界流文丘里喷嘴，喉部气流的速度随着出口压力与上游滞止压力之比减小而增大，当其减少到一定数值后喉部速度达到音速，即喷嘴喉部处流体达到临界流状态，喉部后达到超音速流状态，通过喷嘴的流速为定值，流量大小仅与上游压力有关，且准确度较高。

出入口压力之比成为临界压力比[1]。

1.2 喷嘴喉部直径优化喷嘴喉部直径公式为计算流体力学软件提供了有力的数据支持，为应用到临界流喷嘴工艺的站场天然气放空、储气库注采气等工艺提供了理论依据。

被测介质的流量很大程度上与喷嘴喉部直径D有关。

在设计喷嘴装置时，需要根据喷嘴装置的流量范围、工作压力、温度和介质的热物性参数等数据[1]，通过理论依据与计算公式相结合的方法得到喷嘴流量计的喉部直径。
